申請日2015.11.10

　　公開(公告)日2016.01.20

　　IPC分類號B01D24/16; B01D24/46

　　摘要

　　本發明提供了一種升流式污水沉淀過濾設備，包括桶體，桶體的頂端設置有中心導流管，溢流堰安裝在桶體上端，溢流堰的下方設置有上支撐網，上支撐網的下方安裝有下支撐網，上支撐網和下支撐網之間填充有濾料，反沖管安裝在溢流堰下方并延伸至桶體下端，污泥管安裝在桶體的底端。本升流式污水沉淀過濾設備結構簡單、操作方便，利用升流過程中水中雜質的比重差異及濾料的阻截，可大大增強污水的處理效率，并且可以實現濾料的循環沖洗，始終保證濾料的過濾效果。

　　權利要求書

　　1.一種升流式污水沉淀過濾設備，包括桶體，其特征在于：所述桶體的頂端設置有中心導流管，溢流堰安裝在桶體上端，所述溢流堰的下方設置有上支撐網，所述上支撐網的下方安裝有下支撐網，所述上支撐網和下支撐網之間填充有濾料，污泥管安裝在桶體的底端，反沖管安裝在溢流堰下方并延伸至桶體下端，所述反沖管入口端設置有單向電磁閥，所述反沖管的管體表面開有穿孔;所述上支撐網包括不銹鋼網、濾網、固定架和支撐架，所述不銹鋼網安裝在濾網上方，支撐架安裝在濾網下方，所述不銹鋼網、濾網和支撐架均通過固定架固定在桶體上。

　　2.如權利要求1所述的升流式污水沉淀過濾設備，其特征在于：所述中心導流管出口端位于下支撐網以下。

　　3.如權利要求1所述的升流式污水沉淀過濾設備，其特征在于：所述濾料為有機輕質濾料，所述濾料的直徑為10mm，密度為0.7g/cm3。

　　4.如權利要求2所述的升流式污水沉淀過濾設備，其特征在于：所述濾網為100目的聚酯網。

　　5.如權利要求2所述的升流式污水沉淀過濾設備，其特征在于：所述不銹鋼網的目數為20目。

　　說明書

　　一種升流式污水沉淀過濾設備

　　技術領域

　　本發明屬于污水處理設備領域，具體涉及一種升流式污水沉淀過濾設備。

　　背景技術

　　我國環保行業水處理中廣泛采用的降流式過濾設備為多介質過濾器，在過濾器中按照濾料粒徑由大到小，并且以一定的厚度從下到上分層堆集，待處理水從過濾器上部流入，經過層層濾料對水中污染顆粒的截留之后從下口出來得到凈化，如中國專利CN200720065103所公開的“污水循環處理設備”中所采取的方法。此方法初期出水效果好，但是使用時間長之后由于濾砂比重和水中雜質比重接近，均由于重力作用下沉，故濾料間隙填滿了雜質，要及時進行反沖洗，并且隨著過濾的進行，反沖洗的速率會越加頻繁;而反沖洗的操作要求嚴格，不容易控制水流速度和沖洗強度，且極易打散原有濾砂的嚴格排布順序，影響后續的過濾效果;并且此種降流式沉淀過濾方法對于污泥的排除很困難，一般需要人工處理，很難實現污泥的自動排除。

　　升流式污水處理設備的一大優勢就是污泥的排除方式較為便利，如中國專利CN03202503公開的一種“變速升流式厭氧水解設備”較好的解決了上述問題，但是此方案中并未提及對污泥濾層的反沖洗問題，隨著污水處理的進行，如果不對污泥層進行反沖洗，污泥層的堆積會影響后續過濾的效果。

　　發明內容

　　針對現有技術的不足，本發明提供了一種升流式污水沉淀過濾設備，本升流式污水沉淀過濾設備結構簡單、操作方便，升流過程中，水流順利通過濾層流出，而水中雜質由于受到濾料的阻截，隨著自身重力下沉至池底，大大增強污水的處理效率，并且可以實現濾料的循環沖洗，始終保證濾料的過濾效果。

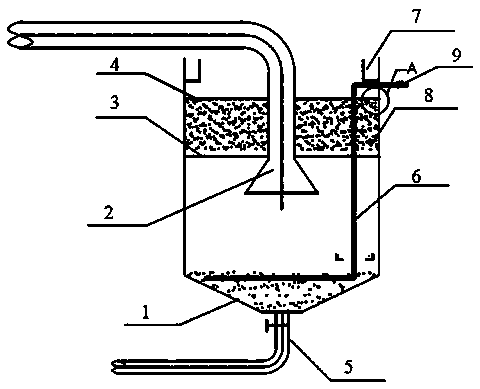

　　為實現上述技術方案，本發明提供了一種升流式污水沉淀過濾設備，包括桶體，所述桶體的頂端設置有中心導流管，溢流堰安裝在桶體上端，溢流堰的下方設置有上支撐網，上支撐網的下方安裝有下支撐網，上支撐網和下支撐網之間填充有濾料，反沖管安裝在溢流堰下方并延伸至桶體下端，污泥管安裝在桶體的底端。

　　在上述方案中，所述上支撐網包括不銹鋼網、濾網、固定架和支撐架，所述不銹鋼網安裝在濾網上方，支撐架安裝在濾網下方，所述不銹鋼網、濾網和支撐架均通過固定架固定在桶體上。

　　在上述方案中，所述中心導流管出口端位于下支撐網以下。

　　在上述方案中，所述反沖管位于桶體以內的部分管體表面開有穿孔，反沖時，高壓氣體從穿孔噴出，起到兩個重要作用：1)濾料被打散，進行重新排布，從而使夾在濾料間隙的懸浮物被沖開，隨著重力作用沉降至池底;2)高壓氣體使底部污泥變得松散，防止污泥結塊，有利于污泥順利排出。

　　在上述方案中，所述反沖管入口端設置有單向電磁閥，防止細小的濾料或者污泥堵塞反沖管表面的穿孔，一旦反沖管被堵，單向電磁閥自動報警，并自動開啟高壓氣體清洗反沖管。

　　在上述方案中，所述濾料為有機輕質濾料，濾料的直徑約為10mm，密度約為0.7g/cm3，經過大量實驗證明，濾料的粒徑和密度在此范圍內，過濾的效果最佳。

　　在上述方案中，所述濾網為100目的聚酯網，實驗證明100目的聚酯濾網，既能實現對直徑約為10mm濾料的截留，又不會對上升的水流造成太大的阻力。

　　在上述方案中，所述不銹鋼網的目數為20目，不銹鋼網的目數不宜過大或過小，目數過小達不到固定濾網的效果，目數過大會影響上升水流的流態。

　　與現有技術相比，本發明采用的技術方案具有下述有益效果：

　　1)本裝置采用升流式沉降方式，利用水中雜質的比重差異除去水中的部分重雜質，同時利用設置在桶體上端的濾料層對水中的其它雜質進行阻截，增強污水處理的效率;

　　2)本裝置可實現對濾料層的循環沖洗，可以輕易的除去濾料層中截留的雜質，始終保證濾料對雜質的截留效果;

　　3)實現了污泥的自動排除;

　　4)本裝置結構簡單、操作方便，過濾效果佳;

　　5)本裝置采用的濾料阻力小，過濾速度快，在同等體積和占地面積下可大幅度提高處理水量。
