申請日2015.11.10

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/14; C02F11/00; C02F11/12

　　摘要

　　本發明公開了一種污水強化處理系統及方法，涉及污水處理技術領域，所述污水強化系統包括依次連通的格柵、初沉池、生化曝氣池、二沉池、污泥濃縮裝置、污泥脫水裝置，其特征在于還包括污泥培養池，所述的污泥培養池，包括曝氣裝置、穿孔板、進泥管、排泥管、腐殖土壤填料層、浮石填料層、水泵。本發明污水強化處理系統大幅度提高處理效果，極大程度降低了污水中COD、總氮和總磷及重金屬含量;無化學調質劑，避免化學殘留，提高水質安全性;處理過程基本無臭，有效避免空氣污染，利于友好型社會的發展;投資和運行成本低，操作簡單，易于推廣應用，特別適合中小型企業。

　　權利要求書

　　1.污水強化處理系統，包括依次連通的格柵、初沉池、生化曝氣池、二沉池、污泥濃縮裝置、污泥脫水裝置，其特征在于還包括污泥培養池，所述的污泥培養池，包括曝氣裝置、穿孔板、進泥管、排泥管、腐殖土壤填料層、浮石填料層、水泵，所述曝氣裝置位于所述污泥培養池底部;所述穿孔板位于所述曝氣裝置上方，所述浮石填料層位于所述穿孔板上，所述腐殖土壤填料層位于所述浮石填料層上，所述進泥管的一端位于所述腐殖土壤層上方，所述進泥管的另一端與所述二沉池連通且之間設有第一水泵，所述排泥管分為第一排泥管和第二排泥管，所述第一排泥管的一端位于進泥管下方，所述第一排泥管的另一端與所述生化曝氣池連通且之間設有第二水泵，所述第二排泥管的一端位于所述污泥培養池底部，另一端與所述生化曝氣池連通，且之間設有第三水泵。

　　2.根據權利要求1所述的污水強化處理系統，其特征在于所述穿孔板的孔徑≤0.08mm。

　　3.根據權利要求1所述的污水強化處理系統，其特征在于所述腐殖土壤填料層中含有腐殖土壤填料，所述腐殖土壤填料長為3～5cm，直徑為0.5～2.5cm，是由腐殖土壤、粘土和石灰，按照重量比為2∶1∶1～3∶1∶1，混合，再經70～90℃烘 90℃烘至含水率為15%～20%，壓制而成，其中腐殖土質量百分含量≥50%，粘土質量百分含量≥25%，石灰質量百分含量≥25%。

　　4.根據權利要求1所述的污水強化處理系統，其特征在于所述浮石填料層由天然浮石構成，其中天然浮石直徑為1～4cm。

　　5.根據權利要求1所述的污水強化處理系統，其特征在于所述腐殖土壤填料層高度為所述污泥培養池總高度的1/6～1/3，所述浮石填料層高度為所述污泥培養池總高度的1/6～1/2，且所述腐殖土壤層與所述浮石填料層體積比為 1∶1～1∶3。

　　6.污水強化處理方法，其特征在于包括如下步驟：

　　污水首先經過柵距10～40mm的所述格柵，攔截固體污染物，再經所述初沉池，自由沉淀0.5～1.0h，流入所述生化曝氣池，曝氣時間為3～6h，曝氣間歇時間為30～50min，在所述生化曝氣池中污水中有機污染物被微生物氧化分解，同時微生物生長繁殖形成絮凝物，絮凝膠體污染物;經所述生化曝氣池處理后，污水流入二沉池，靜置1.0～2.0h后，得到上清液與沉淀物，所述上清液經二沉池的出水口排出收集，所述沉淀物進行活性污泥濃度測定，當污泥濃度為 7000～20000mg/L時，所述沉淀物經所述二沉池與所述污泥培養池的進泥管流入污泥培養池中，所述沉淀物在所述污泥培養池中停留20～50h，再通過所述污泥培養池的第一排泥管和第二排泥管輸送至所述生化曝氣池中;當污泥濃度 ≥20000mg/L時，所述沉淀物流入污泥濃縮裝置中進行濃縮，濃縮至所述沉淀物含水量≤90%，并將濃縮后的所述沉淀物流入污泥脫水裝置中脫水，脫水后污泥含水率≤50%。

　　7.根據權利要求6所述的污水強化處理方法，其特征在于所述污泥培養池中所述曝氣裝置，曝氣時間為10～15h，曝氣間歇為2～3h，沉淀物溶氧量為 0.3～1.5mg/L。

　　8.根據按照權利要求6所述的污水強化處理方法，其特征在于經污水強化處理方法處理后，經所述二沉池出水口排出的上清液COD去除率≥90%，總氮去除率≥95%，總磷去除率≥96%，重金屬鉛質量百分含量≤8μg/L、砷質量百分含量≤0.3μg/L、鋅質量百分含量≤10μg/L、鎘質量百分含量≤0.2μg/L、銅質量百分含量≤3μg/L、汞質量百分含量<0.05μg/L。

　　說明書

　　污水強化處理系統及方法

　　技術領域

　　本發明涉及污水處理技術領域，特別涉及一種污水強化處理系統及方法。

　　背景技術

　　水資源短缺是我國許多城市面臨的普遍問題，而隨著我國經濟的快速發展，工業化和城市化步伐加快，城市污水排放量日益增加，其中很大部分污水未經處理就直接排入水體，這使得我國不少水系受到污染，特別是飲用水源地水質污染嚴重，更加劇了水資源的供需矛盾且全國農村每年產生農業廢水約90多億噸，而96%沒有農業廢水收集和處理設施，約3.2億人用水存在安全隱患，制約了我國經濟、社會及農業的可持續發展。同時，污水中含有砷、鉛、汞等重金屬，排放的污水若被牛、羊、魚等飲用，由于重金屬具有富集效應，隨著食物鏈的延伸，可在食物鏈終端的人體內富集，對人體生命健康造成嚴重的威脅，輕者引發神經炎、嘔吐等癥狀，重者可致死亡。并且重金屬對微生物具有致死作用，從而影響活性污泥的處理效果，因此如何去除污水及活性污泥中重金屬也是污水處理極為關鍵的問題。

　　為了解決我國水資源短缺和城市污水對環境污染日益加劇的問題，我國正以前所未有的速度推進城市污水處理工程的建設。目前污泥處理主要采用活性污泥法、膜系統法及聯合處理方法�；钚晕勰喾ㄊ悄壳凹夹g(shù)最成熟、應用最多的污水處理工藝，然而傳統活性污泥法及其衍生工藝仍然存在一些技術問題，如存在二沉池負荷增加，污泥中溶氧量較低，處理效果差且不穩定特別是脫氮除磷效果;污泥產量大，含水率高、污泥脫水性能差，難于處理，及處理過程產生了大量臭氣，對空氣造成嚴重等問題，嚴重制約了工藝的推廣和應用。為提高和改善處理效果，研究學者對活性污泥法進行改進，如發明專利“一種改良型活性污泥法污水處理系統”(專利號：ZL201310150290.3)，即在原有活性污泥處理方法的基礎上，增加曝氣回流裝置，污泥回流重復利用，同時為微生物提供充足的氧氣，促進生化反應的進行，從而提高處理效果，但該技術方案回流的污泥活性降低，且微生物營養不充分，影響脫磷、除氮效果，并且污水中臭味及重金屬未得到很好的去除，污染環境同時對生物體仍存在潛在的威脅。

　　發明內容

　　為解決以上污水處理過程中存在的技術及成本問題，本發明的目的是提供一種污水強化處理系統及方法，可有效提高處理效率，減少空氣污染，降低污水中有機物氮、磷及重金屬殘留，且技術成本低，操作簡單，易于推廣應用。

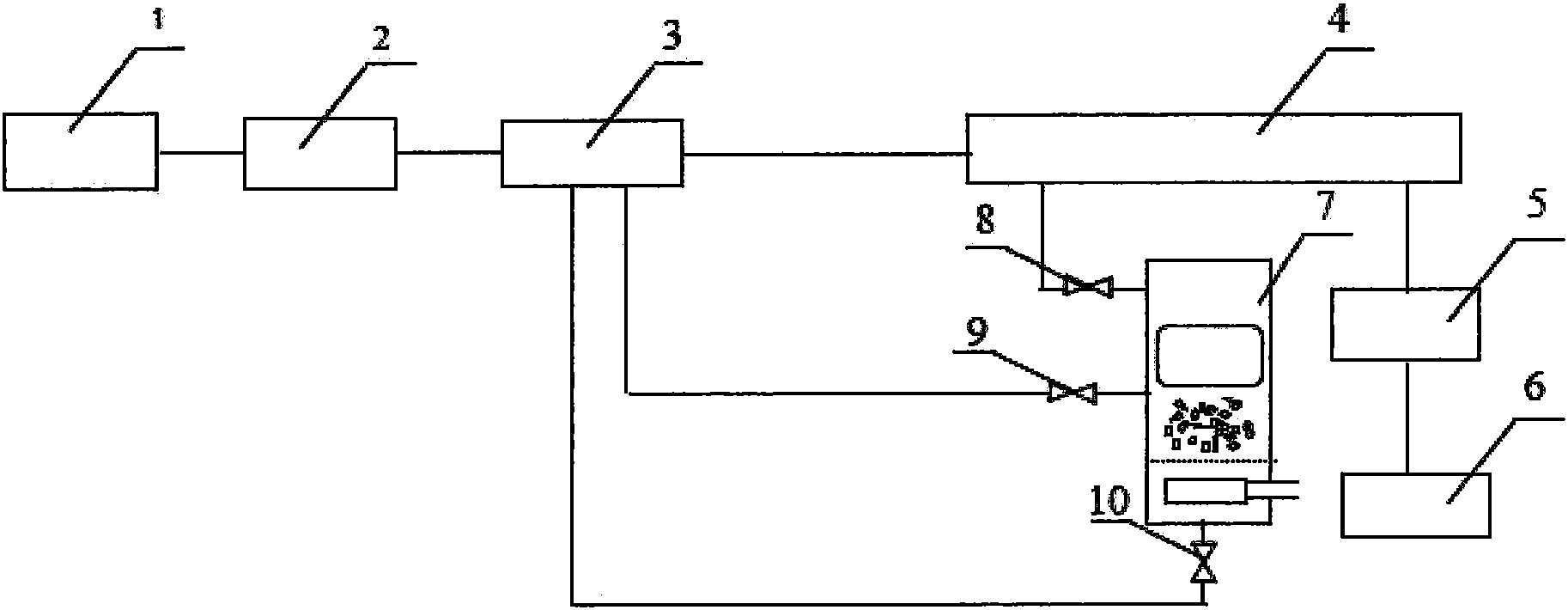

　　本發明提供的污水強化處理系統，包括依次連通的格柵、初沉池、生化曝氣池、二沉池、污泥濃縮裝置、污泥脫水裝置，其特征在于還包括污泥培養池，所述的污泥培養池，包括曝氣裝置、穿孔板、進泥管、排泥管、腐殖土壤填料層、浮石填料層、水泵，所述曝氣裝置位于所述污泥培養池底部;所述穿孔板位于所述曝氣裝置上方，所述浮石填料層位于所述穿孔板上，所述腐殖土壤填料層位于所述浮石填料層上，所述進泥管的一端位于所述腐殖土壤層上方，所述進泥管的另一端與所述二沉池連通且之間設有第一水泵，所述排泥管分為第一排泥管和第二排泥管，所述第一排泥管的一端位于進泥管下方，所述第一排泥管的另一端與所述生化曝氣池連通且之間設有第二水泵，第二排泥管的一端位于所述污泥培養池底部，另一端與所述生化曝氣池連通，且之間設有第三水泵。

　　優選的情況下，所述穿孔板，孔徑≤0.08mm。

　　優選的情況下，所述腐殖土壤填料層中含有腐殖土壤填料，所述腐殖土壤填料長為3～5cm，直徑為0.5～2.5cm，是由腐殖土壤、粘土和石灰，按照重量比為2∶1∶1～3∶1∶1，混合，再經70～90℃烘至含水率為15%～20%，而后壓制而成，其中腐殖土質量百分含量≥50%，粘土質量百分含量≥25%，石灰質量百分含量≥25%。

　　優選的情況下，所述浮石填料層由天然浮石構成，其中天然浮石直徑為1～4cm。

　　優選的情況下，所述腐殖土壤填料層高度為所述污泥培養池總高度的1/6～1/3，所述浮石填料層高度為所述污泥培養池總高度的1/6～1/2，且所述腐殖土壤層與所述浮石填料層體積比為1∶1～1∶3。

　　污水強化處理方法，方法如下：

　　污水首先經過柵距10～40mm的所述格柵，攔截固體污染物，再經初沉池，自由沉淀0.5～1.0h，流入所述生化曝氣池，曝氣時間為3～6h，曝氣間歇時間為30～50min，在所述生化曝氣池中污水中有機污染物被微生物氧化分解，同時微生物生長繁殖形成絮凝物，絮凝膠體污染物;經所述生化曝氣池處理后，污水流入所述二沉池，靜置1.0～2h后，得到上清液與沉淀物，所述上清液經二沉池的出水口排出收集，所述沉淀物進行活性污泥濃度測定，當污泥濃度為7000～20000mg/L時，所述沉淀物經所述二沉池與所述污泥培養池的進泥管流入所述污泥培養池中，所述沉淀物在所述污泥培養池中停留20～50h，再通過所述污泥培養池的第一排泥管和第二排泥管輸送至所述生化曝氣池中;當污泥濃度≥20000mg/L時，所述沉淀物流入污泥濃縮裝置中進行濃縮，濃縮至所述沉淀物含水量≤90%，并將濃縮后的所述沉淀物流入污泥脫水裝置中脫水，脫水后污泥含水率≤50%。

　　優選的情況下，所述污泥培養池中所述曝氣裝置，曝氣時間為10～15h，曝氣間歇為2～3h，沉淀物溶氧量為0.3～1.5mg/L。

　　優選的情況下，所述污泥培養池中所述曝氣裝置間歇曝氣時間為10～15h，污泥溶氧量為0.5～1.5mg/L。

　　優選的情況下，經污水強化處理方法處理后，經所述二沉池出水口排出的上清液COD去除率≥90%，總氮去除率≥95%，總磷去除率≥96%，重金屬鉛質量百分含量≤8μg/L、砷質量百分含量≤0.3μg/L、鋅質量百分含量≤10μg/L、鎘質量百分含量≤0.2μg/L、銅質量百分含量≤3μg/L、汞質量百分含量≤0.05μg/L。

　　本發明創造的有益效果是：

　　(1)經二沉池靜置處理后的沉淀物中含有大量的微生物特別是好氧型微生物，即所謂的活性污泥，該部分污泥對污水中氮磷有機物具有較好的絮凝沉淀作用，但現有技術中，二沉池處理后的沉淀物直接被濃縮、脫水，微生物資源沒有被充分回收利用，造成資源的浪費;還有一些現有技術，將二沉池的沉淀物未經處理直接回流至生化曝氣池中，但未經處理的沉淀物中微生物營養缺乏，生長繁殖緩慢，活性降低且微生物在營養物質缺乏情況下對氮磷的吸附性能降低，從而造成污水處理能力較差。

　　為提高污水處理效果，本發明提供了一種污水強化處理系統及方法，即污水經所述格柵、所述初沉池、所述生化曝氣池及所述二沉池處理后，將所述二沉池中的所述沉淀物回流至所述污泥培養池中，一方面通過所述污泥培養池中的所述曝氣裝置供給氧氣，同時為確保沉淀物與氧氣充分混合，所述污泥培養池采用所述進泥管位于腐殖土壤層上方，所述曝氣裝置位于所述污泥培養池底部的方式，使從上而下流入的所述沉淀物與從下而上的氧氣形成對流，擴大了氧氣與所述沉淀物的接觸面積，同時起到對流沖擊攪拌的作用，進而增加氧氣溶解量，確保氧氣充足;另一方面所述污泥培養池中腐殖土填料層，為微生物提供豐富的營養物質，促進微生物的生長繁殖，同時提高了其對氮、磷的吸附能力，并且所述腐殖土壤層的腐殖土壤填料中所含有的好養微生物可釋放到所述沉淀物中，改善和提高所述沉淀物的活性，進而提高對污水處理中COD、總氮和總磷的去除效果。

　　(2)本發明提供的污水處理系統及方法中，所述污泥培養池中的所述浮石填料層，填充的天然浮石，由于其質量輕、吸附力強、無污染的特性，對重金屬鉛、砷、鉛、鋅、鎘、銅、汞具有較好的吸附效果，有效去除沉淀物中重金屬，同時，浮石可釋放出的Mg2+、Ca2+、K+陽離子可有效去除污水中有機氮磷，改善沉淀物活性，提高沉淀物對污水的再次處理效果。

　　(3)本發明提供污水處理系統及方法，不添加任何化學調質劑，避免污水中化學物質殘留及二次污染，提高水質安全性。

　　(4)本發明提供的污水強化處理系統及方法，利用所述腐殖土壤層中微生物氧化分解臭氣成分，同時聯合所述浮石填料層中浮石溶出的二氧化硅成分吸附臭氣成份，因此處理過程中基本無臭，有效避免空氣污染，利于友好型社會的發展。

　　本發明的污水處理系統，包括格柵、初沉池、生化曝氣池、二沉池、沉淀池、污泥濃縮裝置、污泥脫水裝置，還包括污泥培養池，建造簡單，投資和運行成本低，且污水處理操作簡單方便，易于推廣應用，特別適合中小型企業。
