申請日2015.10.27

　　公開(公告)日2015.12.23

　　IPC分類號B01D36/04

　　摘要

　　本發明公開了一種石材加工污水處理系統，包括污水泥沙處理裝置和污水泥漿處理裝置，所述污水泥沙處理裝置包括上端大而下端小的泥沙沉降池，所述泥沙沉降池的進水口處設有過濾漏斗，所述泥沙沉降池的底部設有螺旋輸送裝置，所述螺旋輸送裝置的泥沙輸送出口處設有泥沙振動脫水輸送裝置;所述污水泥漿處理裝置包括上端大而下端小的泥漿沉降池，所述泥漿沉降池與所述泥沙沉降池通過管道相連通，所述泥漿沉降池的底部設有泥漿沉降脫水輸送裝置。本發明結構設計合理，不但設備投資費用和運轉費用低，并且污水和泥沙分離快速徹底，污水處理效果好。

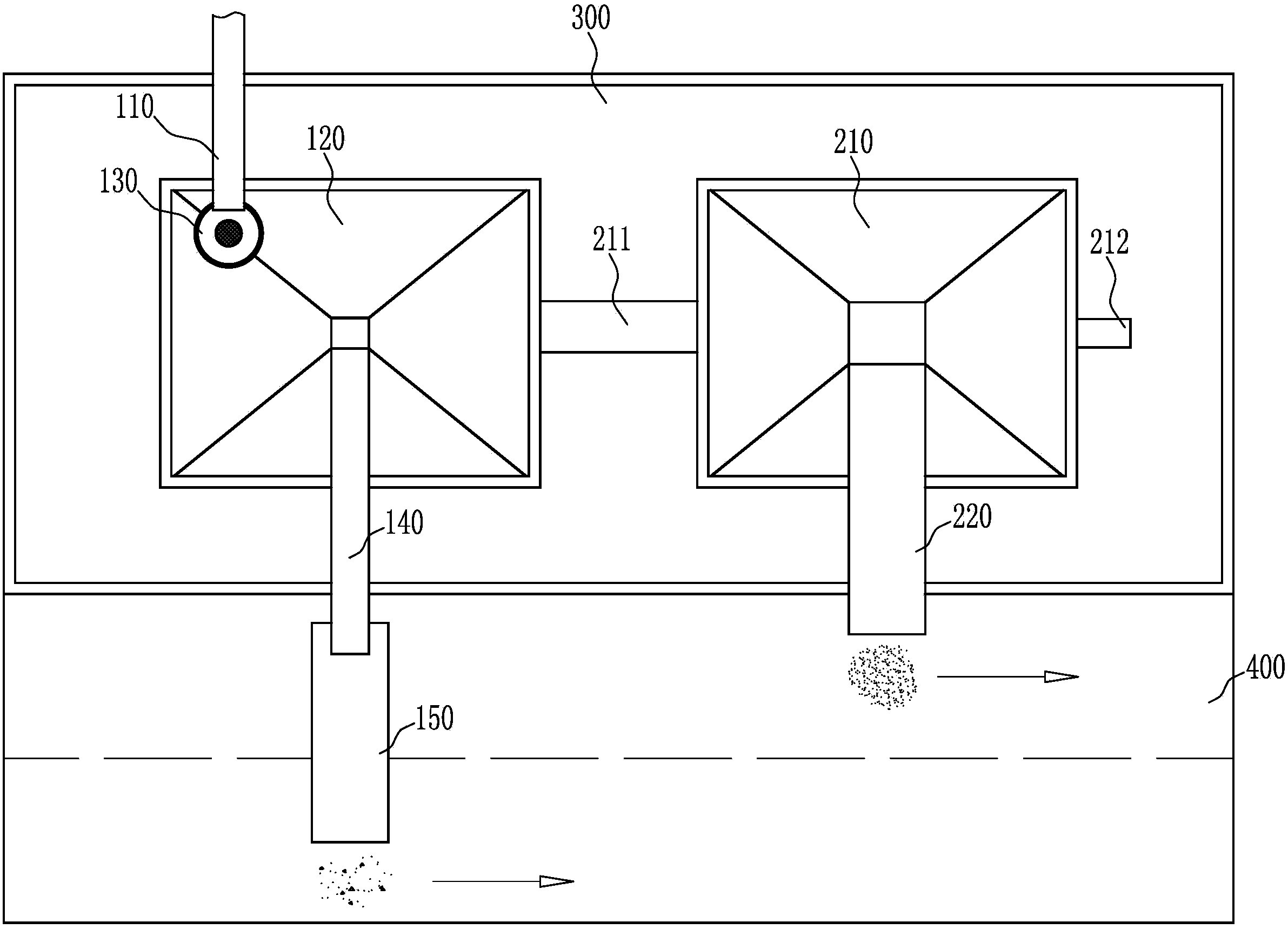

　　摘要附圖



　　權利要求書

　　1.石材加工污水處理系統，其特征在于，包括：

　　污水泥沙處理裝置，設置于排污水管的污水出口處，包括上端大而下端小 的泥沙沉降池，所述泥沙沉降池的進水口處設有過濾漏斗，所述泥沙沉降池的 底部設有螺旋輸送裝置，所述螺旋輸送裝置的泥沙輸送出口處設有泥沙振動脫 水輸送裝置;

　　污水泥漿處理裝置，設置于所述泥沙沉降池的下游，包括上端大而下端小 的泥漿沉降池，所述泥漿沉降池與所述泥沙沉降池通過管道相連通，所述泥漿 沉降池的底部設有泥漿沉降脫水輸送裝置。

　　2.如權利要求1所述的石材加工污水處理系統，其特征在于：所述螺旋輸 送裝置包括傾斜設置的輸送殼體，所述輸送殼體的一端伸入所述泥沙沉降池內 且設有沉降泥沙進口，所述輸送殼體的另一端伸出所述泥沙沉降池且設有所述 泥沙輸送出口;所述輸送殼體內轉動設有輸送絞龍，所述輸送絞龍連接有絞龍 驅動電機。

　　3.如權利要求1所述的石材加工污水處理系統，其特征在于：所述泥沙振 動脫水輸送裝置包括支撐架，所述支撐架上安裝有輸送帶支架，所述輸送帶支 架與所述支撐架之間設置有減振裝置;所述輸送帶支架上轉動安裝有脫水輸送 帶，所述脫水輸送帶傾斜設置，所述脫水輸送帶的輸送工作面上設有擋泥裝置; 所述輸送帶支架上安裝有驅動所述輸送帶支架振動的振動電機。

　　4.如權利要求3所述的石材加工污水處理系統，其特征在于：所述擋泥裝 置包括設置于所述脫水輸送帶的兩側邊部且沿所述脫水輸送帶的長度方向?qū)ΨQ 設置的側面護帶，兩所述側面護帶之間間隔設置有若干正面擋板。

　　5.如權利要求4所述的石材加工污水處理系統，其特征在于：所述正面擋 板的頂端面低于所述側面護帶的頂端面。

　　6.如權利要求5所述的石材加工污水處理系統，其特征在于：所述側面護 帶呈“S”型彎折設置。

　　7.如權利要求3所述的石材加工污水處理系統，其特征在于：所述減振裝 置為減振彈簧。

　　8.如權利要求1所述的石材加工污水處理系統，其特征在于：所述泥漿沉 降脫水輸送裝置包括支撐架，所述支撐架上安裝有輸送帶支架;所述輸送帶支 架上轉動安裝有脫水輸送帶，所述脫水輸送帶傾斜設置，所述脫水輸送帶的一 端伸入至所述泥漿沉降池的底部，所述脫水輸送帶的另一端伸出至所述泥漿沉 降池的外部，所述脫水輸送帶連接有輸送帶驅動電機，所述輸送帶驅動電機連 接有計時控制啟動器。

　　9.如權利要求3或8所述的石材加工污水處理系統，其特征在于：所述輸 送帶支架上靠近所述脫水輸送帶的輸出端設有張緊輥，所述脫水輸送帶沿輸送 方向位于所述張緊輥前方部分的傾斜角度小于位于所述張緊輥后方部分的傾斜 角度。

　　10.如權利要求1所述的石材加工污水處理系統，其特征在于：所述泥漿 沉降池上部設有溢流口，所述溢流口連通有污水回收池。

　　說明書

　　石材加工污水處理系統

　　技術領域

　　本發明涉及污水處理設備技術領域，尤其涉及一種石材加工污水處理系 統。

　　背景技術

　　近年來，大理石鋸鋸泥污水處理一直是各生產企業和政府環保關注的焦點 問題，市場上也逐漸出現了成套的鋸泥污水綜合處理設備。但由于現有的鋸泥 污水綜合處理設備耗資較大，并且運轉費用較高，有些企業并沒有這種綜合污 水處理設備，而是通過多種辦法對鋸泥污水進行沉淀，廢水無法進行回收利用， 沉淀液和沉淀粉對環境污染較大;即使有些企業上了成套的綜合污水處理設 備，也因運轉費用過高而基本上不用，而是流于形式作業、應付上級檢查。

　　現有的石材污水處理設備，如壓濾機、陶瓷過濾機、盤式吸濾機，雖然開 始時過濾效果好，但使用時間長了(一個月左右)就會因廢水中含有油性物質 接近報廢而無法使用，無法長期適用于含有油性物質的鋸泥污水。如果加入藥 劑除掉污水中的油，不但工藝控制不可靠，同時也不利于石材加工企業對污水 的循環利用。另外，壓濾處理時，由于污水中含有大量的細沙和污泥，細沙和 污泥之間存有縫隙，壓濾效果并不理想，壓濾后仍然會有大量水分滲出。

　　如何降低設備的投資費用和運行費用，并且同時提高廢水的處理效果，是 石材污水處理領域的一大難題。

　　發明內容

　　本發明所要解決的技術問題是提供一種結構設計合理，設備投資費用和運 轉費用低，利于降低生產成本，并且污水和泥沙分離快速徹底，同時不會破壞 廢水中的油性物質，利于污水回到大鋸循環使用的的石材加工污水處理系統。

　　為解決上述技術問題，本發明的技術方案是：石材加工污水處理系統，包 括：

　　污水泥沙處理裝置，設置于排污水管的污水出口處，包括上端大而下端小 的泥沙沉降池，所述泥沙沉降池的進水口處設有過濾漏斗，所述泥沙沉降池的 底部設有螺旋輸送裝置，所述螺旋輸送裝置的泥沙輸送出口處設有泥沙振動脫 水輸送裝置;

　　污水泥漿處理裝置，設置于所述泥沙沉降池的下游，包括上端大而下端小 的泥漿沉降池，所述泥漿沉降池與所述泥沙沉降池通過管道相連通，所述泥漿 沉降池的底部設有泥漿沉降脫水輸送裝置。

　　作為優選的技術方案，所述螺旋輸送裝置包括傾斜設置的輸送殼體，所述 輸送殼體的一端伸入所述泥沙沉降池內且設有沉降泥沙進口，所述輸送殼體的 另一端伸出所述泥沙沉降池且設有所述泥沙輸送出口;所述輸送殼體內轉動設 有輸送絞龍，所述輸送絞龍連接有絞龍驅動電機。

　　作為優選的技術方案，所述泥沙振動脫水輸送裝置包括支撐架，所述支撐 架上安裝有輸送帶支架，所述輸送帶支架與所述支撐架之間設置有減振裝置; 所述輸送帶支架上轉動安裝有脫水輸送帶，所述脫水輸送帶傾斜設置，所述脫 水輸送帶的輸送工作面上設有擋泥裝置;所述輸送帶支架上安裝有驅動所述輸 送帶支架振動的振動電機。

　　作為對上述技術方案的改進，所述擋泥裝置包括設置于所述脫水輸送帶的 兩側邊部且沿所述脫水輸送帶的長度方向?qū)ΨQ設置的側面護帶，兩所述側面護 帶之間間隔設置有若干正面擋板。

　　作為對上述技術方案的改進，所述正面擋板的頂端面低于所述側面護帶的 頂端面。

　　作為對上述技術方案的改進，所述側面護帶呈“S”型彎折設置。

　　作為對上述技術方案的改進，所述減振裝置為減振彈簧。

　　作為優選的技術方案，所述泥漿沉降脫水輸送裝置包括支撐架，所述支撐 架上安裝有輸送帶支架;所述輸送帶支架上轉動安裝有脫水輸送帶，所述脫水 輸送帶傾斜設置，所述脫水輸送帶的一端伸入至所述泥漿沉降池的底部，所述 脫水輸送帶的另一端伸出至所述泥漿沉降池的外部，所述脫水輸送帶的輸送工 作面上設有擋泥裝置;所述脫水輸送帶連接有輸送帶驅動電機，所述輸送帶驅 動電機連接有計時控制啟動器。

　　作為對上述技術方案的改進，所述輸送帶支架上靠近所述脫水輸送帶的輸 出端設有張緊輥，所述脫水輸送帶沿輸送方向位于所述張緊輥前方部分的傾斜 角度小于位于所述張緊輥后方部分的傾斜角度。

　　作為對上述技術方案的改進，所述泥漿沉降池上部設有溢流口，所述溢流 口連通有污水回收池。

　　由于采用了上述技術方案，本發明具有以下有益效果：

　　(1)設備結構簡單，安裝維護方便，設備運轉費用和投資費用小。

　　(2)泥沙處理效果好、效率高。污水首先經過過濾漏斗，污水中的大顆 粒、石條等被過濾掉，然后進入上端大而下端小的泥沙沉降池內泥沙沉淀，沉 淀后泥沙在螺旋輸送過程的同時實現沉淀泥沙的一級脫水，泥沙在到達螺旋輸 送裝置的泥沙輸送出口時泥沙含水量在30%左右，然后在泥沙振動脫水輸送裝 置的振動作用下，水與泥沙顆粒進一步實現二級脫離，到達泥沙輸送出口時泥 沙含水量可達到10%左右，脫水后的泥沙被拉走處理;泥沙沉降池上部含有泥 漿的污水繼續進入泥漿沉降池內進行二次沉淀，沉淀后的泥漿直接落入底部的 脫水輸送帶上，輸送的同時進行脫水，計時控制啟動器控制脫水輸送帶定時轉 動，將沉降凝固的污泥輸送到指定位置，處理工藝高效、穩定、故障率低。

　　(3)能夠?qū)崿F(xiàn)廢水循環回收利用，利于節能減排。污水依次經過泥沙沉 降池、泥漿沉降池沉淀后，上部的清水溢流進入污水回收池內，污水中的油性 物質沒有被破壞，可以返回到大鋸加工處進行循環利用。
