申請日2015.11.10

　　公開(公告)日2016.03.23

　　IPC分類號C02F3/02; C02F1/20

　　摘要

　　本實用新型提供了一種污水處理消泡裝置，包括固定在污水池兩端的固定架，所述固定架下端安裝有掛條，所述掛條的下端固定在污水池底部，所述掛條豎直方向設置有微生物附著網，所述固定架上方安裝有泡沫攔截網，所述泡沫攔截網的上方安裝有噴淋固定架，噴淋頭安裝在所述噴淋固定架上。本污水處理消泡裝置先利用泡沫攔截網破壞膨脹泡沫的表面張力，使得泡沫不能聚集變大，進而借助噴淋系統分散具有沖擊力的水霧對微氣泡進行徹底消泡，能在不使用消泡劑等化學品、不影響廢水出水的COD值的情況下取得良好的消泡效果。

　　權利要求書

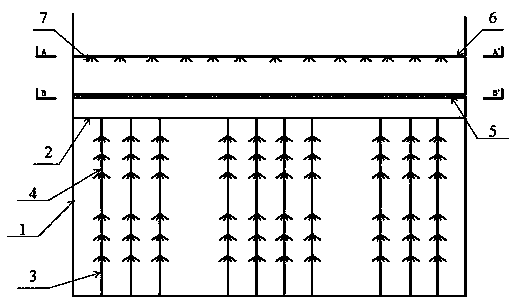

　　1.一種污水處理消泡裝置，其特征在于：包括固定在污水池(1)兩端的固定架(2)，所述固定架(2)下端安裝有掛條(3)，所述掛條(3)的下端固定在污水池(1)底部，所述掛條(3)豎直方向設置有微生物附著網(4)，所述固定架(2)上方安裝有泡沫攔截網(5)，所述泡沫攔截網(5)的上方安裝有噴淋固定架(6)，噴淋頭(7)安裝在所述噴淋固定架(6)上。

　　2.如權利要求1所述的污水處理消泡裝置，其特征在于：所述泡沫攔截網(5)為100目的單層聚酯網。

　　3.如權利要求1所述的污水處理消泡裝置，其特征在于：所述噴淋頭(7)距離泡沫攔截網(5)的距離為30-50cm。

　　說明書

　　一種污水處理消泡裝置

　　技術領域

　　本實用新型屬于污水處理設備領域，具體涉及一種污水處理消泡裝置。

　　背景技術

　　廢水處理工藝中經常選用好氧處理工藝，該工藝的一個重要特點就是在處理廢水時由于微生物的呼吸作用與池內污泥產生膠體，與好氧池中攪動的空氣接觸后極易產生泡沫，而且在濕度大、氣壓低的環境中容易膨脹，尤其在運行初期以及極端氣候環境下泡沫膨脹易被風吹刮至漫天飄蕩，影響廠區的環境及工作的正常進行。

　　現有的消泡技術通常采用添加消泡劑的方法進行消泡，或者通過消泡裝置噴淋消泡，但是單純采用消泡裝置的消泡效果有限，不能達到消泡要求，而添加消泡劑消泡會影響廢水出水的COD值，給廢水處理添加工作量。

　　實用新型內容

　　針對現有技術的不足，本實用新型提供了一種污水處理消泡裝置，本污水處理消泡裝置先利用泡沫攔截網破壞膨脹泡沫的表面張力，使得泡沫不能聚集變大，進而借助噴淋系統分散具有沖擊力的水霧對微氣泡進行徹底消泡，能在不使用消泡劑等化學品、不影響廢水出水的COD值的情況下取得良好的消泡效果。

　　為實現上述技術方案，本實用新型提供了一種污水處理消泡裝置，包括固定在污水池兩端的固定架，所述固定架下端安裝有掛條，所述掛條的下端固定在污水池底部，所述掛條豎直方向設置有微生物附著網，所述固定架上方安裝有泡沫攔截網，所述泡沫攔截網的上方安裝有噴淋固定架，噴淋頭安裝在所述噴淋固定架上。

　　在上述方案中，所述泡沫攔截網為100目的單層聚酯網，聚酯網本身的表面張力較小，不易為產生的泡沫附著，實驗證明單層聚酯網的目數選擇為20目時，對大個泡沫的破壞較強，使用此目數下的單層聚酯網對泡沫的消除效果較好。

　　在上述方案中，所述噴淋頭距離泡沫攔截網的距離為30-50cm，實際操作中發現噴淋頭距離泡沫攔截網的距離為30-50cm時，能快速、完全的消除泡沫。

　　本技術方案的消泡原理是從破壞氣泡的表面張力從而打破氣泡進行消泡，裝置采用一種20目的單層聚酯網作為泡沫攔截網進行消泡，氣泡產生并且向上膨脹升起時由于要穿過泡沫攔截網的微孔才能繼續向上膨脹，氣泡在向上膨脹穿過微孔時被擠壓從而破壞掉氣泡的表面張力，使氣泡變小，同時借助噴淋系統具有沖擊力的水霧對微氣泡進行噴淋，進而進行徹底消泡。

　　與現有技術相比，本實用新型采用的技術方案具有下述有益效果：

　　1)本裝置能在不使用消泡劑等化學品、不影響廢水出水的COD值的情況下取得良好的消泡效果;

　　2)本裝置結構簡單、操作方便，使用和維護成本低。
