申請日2015.11.10

　　公開(公告)日2016.03.23

　　IPC分類號C02F1/52

　　摘要

　　本實用新型公開了一種碎石加工場廢水污泥處理裝置，包括至少兩個初級沉淀池(1)，所述處理裝置還包括至少一個加藥沉淀池(2)和至少一個三級沉淀池(3)，所述初級沉淀池(1)通過設置在初級沉淀池(1)內的廢水滲透抽排機構對廢水進行傳輸至加藥沉淀池(2)。本實用新型具有結構簡單、使用方便的優點，采用它對碎石場的廢水和污泥進行處理，不但處理速度快，而且費用較低，同時，處理后的水質到達了排放標準。

　　權利要求書

　　1.一種碎石加工場廢水污泥處理裝置，包括至少兩個初級沉淀池(1)，其特征是：所述處理裝置還包括至少一個加藥沉淀池(2)和至少一個三級沉淀池(3)，所述初級沉淀池(1)通過設置在初級沉淀池(1)內的廢水滲透抽排機構對廢水進行傳輸至加藥沉淀池(2)。

　　2.如權利要求1所述的碎石加工場廢水污泥處理裝置，其特征是：所述廢水滲透抽排機構包括豎直設置在初級沉淀池(1)內的滲透鋼管(4)，所述滲透鋼管(4)緊靠在初級沉淀池(1)池壁，在所述滲透鋼管(4)上設置有滲透孔(5)，在所述滲透鋼管(4)內設置有帶排水管(6)的潛水泵(7)。

　　3.如權利要求2所述的碎石加工場廢水污泥處理裝置，其特征在：在所述滲透鋼管(4)的外壁上設置有碎石過濾層(8)。

　　4.如權利要求3所述的碎石加工場廢水污泥處理裝置，其特征是：在所述滲透鋼管(4)的下端設置有反沖洗清理孔(9)。

　　5.如權利要求4所述的碎石加工場廢水污泥處理裝置，其特征是：在所述加藥沉淀池(2)內設置有自動加藥器(10)。

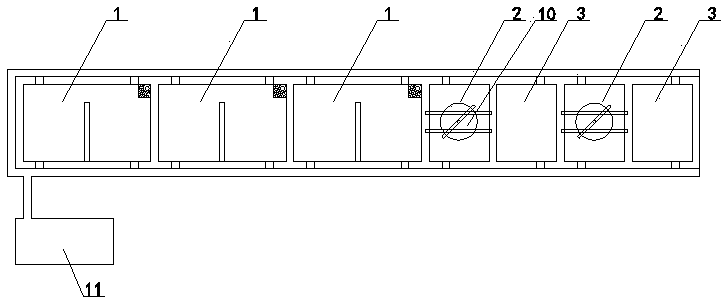

　　6.如權利要求5所述的碎石加工場廢水污泥處理裝置，其特征是：所述初級沉淀池(1)為三個，且依次緊靠設置。

　　7.如權利要求6所述的碎石加工場廢水污泥處理裝置，其特征是：所述加藥沉淀池(2)和三級沉淀池(3)均為兩個，且間隔設置。

　　說明書

　　一種碎石加工場廢水污泥處理裝置

　　技術領域

　　本實用新型涉及一種廢水污泥處理裝置，特別是一種碎石加工場廢水污泥處理裝置。

　　背景技術

　　隨著國家工程建設不斷發展，碎石的使用越來越多，在碎石加工過程中，為了保證碎石級配及質量合格，加工好的碎石必須使用清水對碎石進行沖洗，將碎石上附著的石粉及不合格小級配石屑沖洗分離，沖洗后的廢水夾雜石粉需要集中處理，這些廢水往常直接排入河道或是挖坑進行自然沉淀過濾處理，廢水下滲對河道和地下水造成污染。隨著國家對環境污染問題越來越重視，這些廢水必須經過凈化處理達標后方能排放�，F(xiàn)有污水處理設備往往為成套專業設備，使用成本太大，造成實際生產中很少采用。

　　經過對碎石加工場加工過程進行分析，碎石加工全程加工料只有石塊，碎石沖洗后的廢水中雜質為石屑和石粉，沒有其他油污、泥土及有機物等雜質，需要處理的雜質比較單一，現有污水處理設備往往為成套處理設備，包含多種雜質處理，對于處理碎石加工廠沖洗廢水屬于大材小用。

　　實用新型內容

　　本實用新型的目的就是提供一種費用低、處理速度快的碎石加工場廢水污泥處理裝置。

　　本實用新型的目的是通過這樣的技術方案實現的，一種碎石加工場廢水污泥處理裝置，包括至少一個初級沉淀池，所述處理裝置還包括至少一個加藥沉淀池和至少一個三級沉淀池，所述初級沉淀池通過設置在初級沉淀池內的廢水滲透抽排機構對廢水進行傳輸至加藥沉淀池。

　　其中，所述廢水滲透抽排機構包括豎直設置在初級沉淀池內的滲透鋼管，所述滲透鋼管緊靠在初級沉淀池池壁，在所述滲透鋼管上設置有滲透孔，在所述滲透鋼管內設置有帶排水管的潛水泵。

　　為了提高過濾效果，在所述滲透鋼管的外壁上設置有碎石過濾層。

　　為了防止堵塞，在所述滲透鋼管的下端設置有反沖洗清理孔。

　　為了提高工作效率，在所述加藥沉淀池內設置有自動加藥器。

　　其中，所述初級沉淀池為三個，且依次緊靠設置。

　　其中，所述加藥沉淀池和三級沉淀池均為兩個，且間隔設置。

　　由于采用了上述技術方案，本實用新型具有結構簡單、使用方便的優點，采用它對碎石場的廢水和污泥進行處理，不但處理速度快，而且費用較低，同時，處理后的水質到達了排放標準。
