申請日2015.09.30

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/02

　　摘要

　　本發明公開了一種治理污泥漿水體改良成生態水體系的系統，包括水區域分離裝置、污泥脫水器和水濾清裝置，水區域分離裝置通過隔水柵將需要進行清理的水域進行分離;污泥脫水器通過離心篩對污泥泥漿進行脫水;水濾清裝置包括吸水管、抽水泵、進水管、過濾布袋、鋼籠和排水管，吸水管、抽水泵和進水管依次連接，對處理之后的污水過濾去除雜物。本發明治理污泥漿水體改良成生態水體系的系統，通過水區域分離裝置進行水區域分離，再通過污泥脫水器實現對污泥的快速脫水，處理之后的污水經過水濾清裝置去除雜物，經過濾清的水加注微氣泡可以重新排入河中，實現了將污泥漿水體改良成生態水體系。

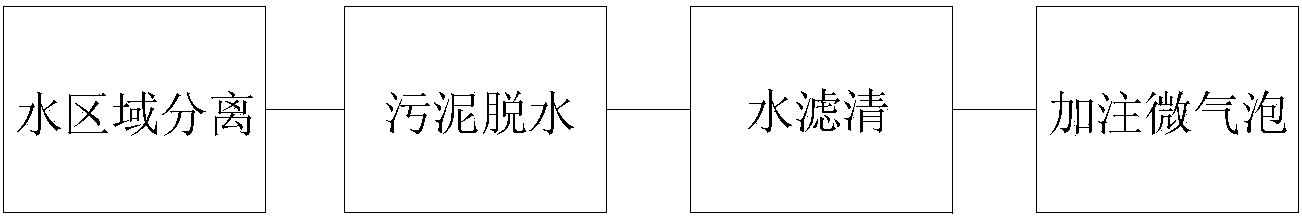

　　摘要附圖



　　權利要求書

　　1.一種治理污泥漿水體改良成生態水體系的系統，其特征在于：包括水區域分離裝置、 污泥脫水器和水濾清裝置;

　　所述水區域分離裝置包括上綱繩、浮庫、隔水柵、下墜庫和下綱繩，所述浮庫穿設于 上綱繩上，所述下墜庫穿設于下綱繩上，所述隔水柵上端連接浮庫，所述隔水柵下端連接 下墜庫;

　　所述污泥脫水器包括機架以及依次設于機架上的電機、軸承箱、離心篩和泥漿入口管， 所述電機通過主軸與軸承箱連接，所述主軸上安裝有彈性聯軸器，所述離心篩安裝于主軸 上，所述泥漿入口管安裝于離心篩中心;

　　所述水濾清裝置包括吸水管、抽水泵、進水管、過濾布袋、鋼籠和排水管，所述吸水 管、抽水泵和進水管依次連接，所述進水管另一端放置于過濾布袋中，所述過濾布袋放置 于鋼籠中，所述鋼籠底部設有漏斗，所述漏斗連接有排水管;

　　所述水區域分離裝置對需要進行水處理的區域進行分離;

　　所述污泥脫水器對進行區域分離后的污泥區的污泥進行脫水處理;

　　所述水濾清裝置對經過污泥脫水器處理之后的污水進行水濾清，去除污泥中的雜物， 所述水濾清裝置連接有氣泡發生器，經過濾清的水加注微氣泡可以重新排入河中。

　　2.根據權利要求1所述的一種治理污泥漿水體改良成生態水體系的系統，其特征在于： 所述隔水柵與所述浮庫和墜庫為一體成型。

　　3.根據權利要求1所述的一種治理污泥漿水體改良成生態水體系的系統，其特征在于： 所述離心篩包括濾網、篩底座和頸圈，所述濾網的喇叭口安裝有頸圈，所述篩底座安裝于 機架上。

　　4.根據權利要求1或3所述的一種治理污泥漿水體改良成生態水體系的系統，其特征 在于：所述離心篩下方安裝有渾水斗。

　　5.根據權利要求1或3所述的一種治理污泥漿水體改良成生態水體系的系統，其特征 在于：所述離心篩右側安裝有渣泥斗。

　　6.根據權利要求1或3所述的一種治理污泥漿水體改良成生態水體系的系統，其特征 在于：所述離心篩端口安裝有穩向輪，所述穩向輪安裝于篩底座上。

　　7.根據權利要求1所述的一種治理污泥漿水體改良成生態水體系的系統，其特征在于： 所述泥漿入口管安裝有球形過濾網。

　　8.根據權利要求1所述的一種治理污泥漿水體改良成生態水體系的系統，其特征在于： 所述鋼籠頂端設有搭扣，所述鋼籠包括鋼籠籠體和底板，所述底板一端與鋼籠籠體鉸鏈， 另一端與鋼籠筒體設有搭扣。

　　9.根據權利要求1所述的一種治理污泥漿水體改良成生態水體系的系統，其特征在于： 所述濾網頂端設有扎繩。

　　說明書

　　一種治理污泥漿水體改良成生態水體系的系統

　　技術領域

　　本發明涉及水體改良技術領域，具體涉及一種治理污泥漿水體改良成生態水體系的系 統。

　　背景技術

　　我國的許多城市河流、湖泊已受污染或嚴重被污染，由此損失377億元。對于城市河 流、湖泊污泥的處理已迫在眉睫。但是目前并沒有很好的技術措施對河流、湖泊污泥漿水 體進行改良成生態水系，另外由于污泥含水量比較高，污泥運量較大，所以必須就地作脫 水減容處理，呈固態后再集中處理。污泥以含水率80%計，全國年污泥總產水量將很快突破 3000萬噸，污泥處理形勢十分嚴峻。

　　所以亟需研究將污泥漿水體改良成生態水系的解決辦法。

　　發明內容

　　本發明的目的是克服上述現有技術中存在的不足，解決目前存在的技術缺陷，本發明 提供一種治理污泥漿水體改良成生態水體系的系統，實現將污泥漿水體改良成生態水體系。

　　本發明所采用的技術方案是：

　　一種治理污泥漿水體改良成生態水體系的系統，包括水區域分離裝置、污泥脫水器和 水濾清裝置，

　　所述水區域分離裝置包括上綱繩、浮庫、隔水柵、下墜庫和下綱繩，所述浮庫穿設于 上綱繩上，所述下墜庫穿設于下綱繩上，所述隔水柵上端連接浮庫，所述隔水柵下端連接 下墜庫;

　　所述污泥脫水器包括機架以及依次設于機架上的電機、軸承箱、離心篩和泥漿入口管， 所述電機通過主軸與軸承箱連接，所述主軸上安裝有彈性聯軸器，所述離心篩安裝于主軸 上，所述泥漿入口管安裝于離心篩中心;

　　所述水濾清裝置包括吸水管、抽水泵、進水管、過濾布袋、鋼籠和排水管，所述吸水 管、抽水泵和進水管依次連接，所述進水管另一端放置于過濾布袋中，所述過濾布袋放置 于鋼籠中，所述鋼籠底部設有漏斗，所述漏斗連接有排水管;

　　所述水區域分離裝置對需要進行水處理的區域進行分離;

　　所述污泥脫水器對進行區域分離后的污泥區的污泥進行脫水處理;

　　所述水濾清裝置對經過污泥脫水器處理之后的污水進行水濾清，去除污泥中的雜物， 所述水濾清裝置連接有氣泡發生器，經過濾清的水加注微氣泡可以重新排入河中。

　　進一步的，所述隔水柵與所述浮庫和墜庫為一體成型。

　　進一步的，所述離心篩包括濾網、篩底座和頸圈，所述濾網的喇叭口安裝有頸圈，所 述篩底座安裝于機架上。

　　進一步的，所述離心篩下方安裝有渾水斗。

　　進一步的，所述離心篩右側安裝有渣泥斗。

　　進一步的，所述離心篩端口安裝有穩向輪，所述穩向輪安裝于篩底座上。

　　進一步的，所述泥漿入口管安裝有球形過濾網。

　　進一步的，所述鋼籠頂端設有搭扣，所述鋼籠包括鋼籠籠體和底板，所述底板一端與 鋼籠籠體鉸鏈，另一端與鋼籠筒體設有搭扣。

　　進一步的，所述濾網頂端設有扎繩。

　　與現有技術相比，本發明的有益效果是，

　　本發明公開的一種治理污泥漿水體改良成生態水體系的系統，通過水區域分離裝置進 行水區域分離，再通過污泥脫水器實現對污泥的快速脫水，處理之后的污水經過水濾清裝 置去除雜物，經過濾清的水加注微氣泡可以重新排入河中，實現了將污泥漿水體改良成生 態水體系。

　　下面結合附圖對本發明作進一步詳細描述。
