申請日2015.09.30

　　公開(公告)日2016.01.06

　　IPC分類號G01F23/00

　　摘要

　　本實用新型涉及水計量領域，具體涉及一種污水池自動計量裝置。其技術方案是：包括液位傳感器、溫度傳感器、控制柜;液位傳感器和溫度傳感器通過各自的信號線與控制柜相連;控制柜安裝于支撐桿上;控制柜內部設有信號接收器、分析處理器、液晶顯示器，控制柜外部設有無線發射器;在支撐桿頂部裝有太陽能電池板，太陽能電池板通過導線與控制柜連接;控制柜的形狀為長方體或正方體;在支撐桿上部裝有節能燈。本實用新型無需外加電源，實現節能化;無需人工操作，實現自動化;計量數據準確，便于實現投放處理藥劑精準化;能夠無線發射，使主管人員可以遠程接收計量信息，便于實現生產指揮遙控化。

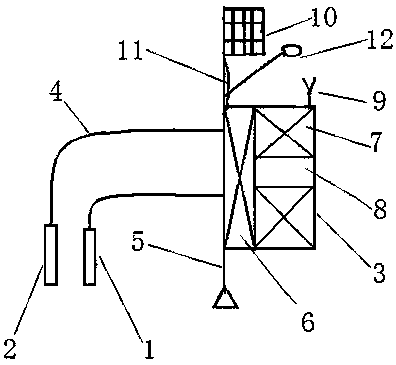

　　摘要附圖



　　權利要求書

　　1.污水池自動計量裝置，其特征在于：包括液位傳感器(1)、溫度傳感器(2)、控制柜(3);液位傳感器(1)和溫度傳感器(2)通過各自的信號線(4)與控制柜(3)相連;控制柜(3)安裝于支撐桿(5)上;控制柜(3)內部設有信號接收器(6)、分析處理器(7)、液晶顯示器(8)，控制柜(3)外部設有無線發射器(9);在支撐桿(5)頂部裝有太陽能電池板(10)，太陽能電池板(10)通過導線(11)與控制柜(3)連接。

　　2.根據權利要求1所述的污水池自動計量裝置，其特征在于：控制柜(3)的形狀為長方體或正方體。

　　3.根據權利要求1或2所述的污水池自動計量裝置，其特征在于：在支撐桿(5)上部裝有節能燈(12)。

　　說明書

　　污水池自動計量裝置

　　技術領域

　　本實用新型涉及水計量領域，具體涉及一種污水池自動計量裝置。

　　背景技術

　　污水池是污水處理廠的重要場所，也往往是計量工作的薄弱環節。通常人們靠經驗估算污水池的儲水動態，不但得不到正確的水量數據，也會因此造成污水處理藥劑的盲目投入。這樣一來，污水處理效果不佳，浪費也較嚴重。

　　實用新型內容

　　針對上述問題，本實用新型提供一種經濟、高效的污水池自動計量裝置，其技術方案如下：

　　包括液位傳感器、溫度傳感器、控制柜;液位傳感器和溫度傳感器通過各自的信號線與控制柜相連;控制柜安裝于支撐桿上;控制柜內部設有信號接收器、分析處理器、液晶顯示器，控制柜外部設有無線發射器;在支撐桿頂部裝有太陽能電池板，太陽能電池板通過導線與控制柜連接。

　　控制柜的形狀為長方體或正方體。

　　在支撐桿的上部裝有節能燈。

　　本實用新型無需外加電源，實現節能化;無需人工操作，實現自動化;計量數據準確，便于實現投放藥劑精準化;能夠無線發射，使主管人員可以遠程接收計量信息，便于實現生產指揮遙控化。
