申請日2015.09.30

　　公開(公告)日2016.01.06

　　IPC分類號G01N35/00

　　摘要

　　本實用新型涉及水質檢測領域，具體涉及一種污水COD在線監測裝置。其技術方案是：包括進水管、導水管、自吸泵、過濾罐、蠕動泵、測試罐、COD傳感器、PH傳感器、溫度傳感器、傳輸線纜、控制器;進水管一端設有粗濾網，另一端與自吸泵相連;自吸泵、過濾罐、蠕動泵、測試罐通過導水管依次連接;測試罐靠近底部開有進水口;COD傳感器、PH傳感器和溫度傳感器一端插入測試罐下部，另一端通過各自的傳輸線纜與控制器連接;測試罐進水口設有單向止回閥;測試罐上部設有溢流管。本實用新型不使用任何化學藥劑，既經濟實用，又無任何污染;流程自動化，結果瞬時化;工藝合理，綜合檢測，數據可靠。

　　摘要附圖



　　權利要求書

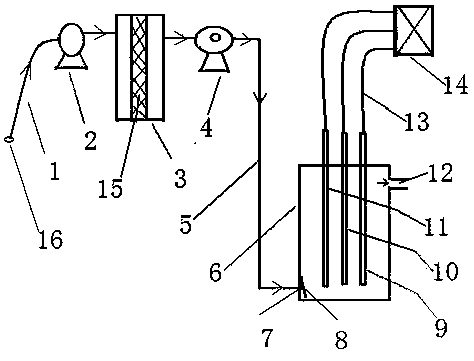

　　1.污水COD在線監測裝置，包括進水管(1)、導水管(5)，其特征在于：還包括自吸泵(2)、過濾罐(3)、蠕動泵(4)、測試罐(6)、COD傳感器(9)、PH傳感器(10)、溫度傳感器(11)、傳輸線纜(13)、控制器(14);進水管(1)一端設有粗濾網(16)，另一端與自吸泵(2)相連;自吸泵(2)、過濾罐(3)、蠕動泵(4)、測試罐(6)通過導水管(5)依次連接;測試罐(6)靠近底部開有進水口(7);COD傳感器(9)、PH傳感器(10)和溫度傳感器(11)一端插入測試罐(6)下部，另一端通過各自的傳輸線纜(13)與控制器(14)連接。

　　2.根據權利要求1所述的污水COD在線監測裝置，其特征在于：過濾罐(3)有一層或多層精濾網(15)。

　　3.根據權利要求1所述的污水COD在線監測裝置，其特征在于：測試罐(6)進水口(7)設有單向止回閥(8)。

　　4.根據權利要求1-3任一所述的污水COD在線監測裝置，其特征在于：測試罐(6)上部設有溢流管(12)。

　　說明書

　　污水COD在線監測裝置

　　技術領域

　　本實用新型涉及水質檢測領域，具體涉及一種污水COD在線監測裝置。

　　背景技術

　　COD即化學耗氧量，是指在一定條件下，水中有機物與強氧化劑作用所消耗的氧化劑折合成氧的量，表示污水中有機物含量的多少。COD是目前最常用的水質污染和評價指標之一，廣泛地應用于各種工業污水、生活污水的監測、研究和處理。國家規定水污染單位在最終排放口必須安裝在線COD測定儀。傳統上測定污水COD的方法主要是重鉻酸鉀消解法，其基本原理是利用重鉻酸鹽作為氧化劑對水中還原性的耗氧有機物質進行消解。但由于其具有強氧化性，可以和許多還原性物質反應，因此測定過程中不免產生干擾。同時還存在著以下缺點:測定時間長，使用的試劑價格較貴且有毒性，測定結果再現性較差。

　　實用新型內容

　　為克服上述現有技術的缺陷，本實用新型提供一種經濟、環保、快速、準確的污水COD在線監測裝置，其技術方案如下：

　　包括進水管、導水管、自吸泵、過濾罐、蠕動泵、測試罐、COD傳感器、PH傳感器、溫度傳感器、傳輸線纜、控制器;進水管一端設有粗濾網，另一端與自吸泵相連;自吸泵、過濾罐、蠕動泵、測試罐通過導水管依次連接;測試罐靠近底部開有進水口;COD傳感器、PH傳感器和溫度傳感器一端插入測試罐下部，另一端通過各自的傳輸線纜與控制器連接。

　　過濾罐有一層或多層精濾網。

　　測試罐進水口設有單向止回閥。

　　測試罐上部設有溢流管。

　　相對于現有技術，本實用新型具有顯著優勢：(1)不使用任何化學藥劑，既經濟實用，又無任何污染;(2)流程自動化，結果瞬時化;(3)工藝合理，綜合檢測，數據可靠。
