申請?zhí)?shy;CN201510698237.6
申請日2015.10.24
IPC分類號C02F9/02
摘要
一種能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置,包括底板、第一框體、第一攪拌裝置、連接裝置、支架裝置、第二框體裝置、第二攪拌裝置、第三框體裝置、進料裝置及定位裝置，底板上設有收料箱、第一支撐桿、第一斜桿、第一過濾框、第二支撐桿及第一支架，第一框體上設有第一通孔、第一管道、第一海綿塊、第一過濾網、第二過濾框、第二通孔、第二管道、第一閥門、第二斜桿、第三通孔、第四通孔、第一密封環及第二支架，第一攪拌裝置包括第一電機、第一轉軸、第二轉軸、第一攪拌桿、第二攪拌桿、第一橫桿、第二橫桿及第一過濾環，支架裝置包括第三支撐桿，連接裝置包括第一連接桿、連接管、第四斜桿。本發明使得回收的污水中的雜質的含量降到最低。
權利要求書
1.一種能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置,包括底板、位于所述底板上方的第一框體、位于所述第一框體內部的第一攪拌裝置、位于所述第一框體上方的連接裝置、位于所述第一框體左側的支架裝置、位于所述連接裝置上方的第二框體裝置、設置于所述第二框體裝置內的第二攪拌裝置、位于所述第二框體裝置上方的第三框體裝置、位于所述第三框體裝置上方的進料裝置及設置于所述第二框體裝置上的定位裝置，其特征在于：所述底板上設有收料箱、位于所述收料箱右側的第一支撐桿、位于所述第一支撐桿上方的第一斜桿、設置于所述第一斜桿上的第一過濾框、位于所述收料箱左側的第二支撐桿及位于所述第二支撐桿左側的第一支架，所述第一框體上設有位于右表面的第一通孔、位于右側的第一管道、設置于所述第一管道內的第一海綿塊、位于所述第一海綿塊右側的第一過濾網、位于所述第一框體內部的第二過濾框、位于所述第一通孔上方的第二通孔、位于所述第二通孔右側的第二管道、設置于所述第二管道上的第一閥門、位于所述第一框體內部的第二斜桿、位于上表面的第三通孔、位于下表面的第四通孔、位于所述第四通孔內部的第一密封環及位于所述第一框體下方的第二支架，所述第一攪拌裝置包括第一電機、位于所述第一電機上方的第一轉軸、位于所述第一轉軸上方的第二轉軸、位于所述第二轉軸左右兩側的第一攪拌桿、設置于所述第一攪拌桿下方的第二攪拌桿、設置于所述第二攪拌桿上方的第一橫桿、設置于所述第一攪拌桿上的第二橫桿及第一過濾環，所述支架裝置包括第三支撐桿、位于所述第三支撐桿左側的第三斜桿及位于所述第三斜桿上方的第三支架，所述連接裝置包括位于左右兩側的第一連接桿、位于所述第一連接桿之間的連接管、位于所述連接管左右兩側的第四斜桿及位于所述連接管下方的第二密封環，所述第二框體裝置包括第二框體、位于所述第二框體右側的第五斜桿、位于所述第二框體左右兩側的第三橫桿、位于所述第二框體內部的第二過濾網、位于所述第二框體上方的第一彈性框、位于所述第二過濾網上方的第一彈簧及第二海綿塊，所述第二攪拌裝置包括第二電機、位于所述第二電機左側的第一連接塊、位于所述第二電機右側的第三轉軸、位于所述第三轉軸右側的旋轉框、設置于所述旋轉框上的第一刷毛、第三攪拌桿、位于所述第二電機下方的第四支架及位于所述旋轉框右側的第四轉軸，所述第三框體裝置包括第三框體、位于所述第三框體內的第五轉軸、設置于所述第五轉軸上的第一旋轉桿、設置于所述第一旋轉桿上的第二過濾環、位于所述第二過濾環下方的集油塊、設置于所述集油塊上的第二刷毛、位于所述第三框體左右兩側的第四橫桿、位于所述第四橫桿上方的第一固定桿及位于所述第四橫桿下方的第二固定桿，所述進料裝置包括水平板、位于所述水平板下方的第二彈性框、位于所述水平板上方的進油斗、位于所述進油斗周圍的固定塊、位于所述水平板下方的第四支撐桿、氣缸、位于所述氣缸下方的推動桿、位于所述推動桿一側的第一定位塊，所述定位裝置包括第一定位桿、位于所述第一定位桿下方的第二彈簧及位于所述第二彈簧周圍的定位柱，所述第三框體呈空心的長方體，所述第三框體豎直放置，所述第三框體的下表面與所述第一彈性框的上表面固定連接，所述第五轉軸呈圓柱體，所述第五轉軸收容于所述第三框體內，所述第一旋轉桿設有四個且均勻分布在所述第五轉軸上，所述第一旋轉桿與所述第五轉軸固定連接，所述第二過濾環呈圓環狀，所述第一旋轉桿貫穿所述第二過濾環的內外表面且與其固定連接，所述集油塊設有兩個且分別位于左右兩側，所述集油塊收容于所述第三框體內，所述集油塊的上表面呈彎曲狀，所述集油塊的下表面呈水平狀，所述集油塊的側面與所述第三框體的內表面固定連接，所述集油塊上設有貫穿其上下表面的第六通孔，所述第一彈簧的上端與所述集油塊的下表面固定連接，所述第二刷毛設有若干個且均勻分布在所述集油塊的上表面及第六通孔內，所述第二刷毛與所述集油塊固定連接，所述第四橫桿設有兩個且分別位于所述第三框體的左右兩側，所述第四橫桿呈長方體，所述第四橫桿水平放置，所述第四橫桿的一端與所述第三框體的側面固定連接，所述第一固定桿設有兩個且分別位于左右兩側，所述第一固定桿呈傾斜狀，所述第一固定桿的上端與所述第三框體的側面固定連接，所述第一固定桿的下端與所述第四橫桿的上表面固定連接，所述第二固定桿設有兩個且分別位于左右兩側，所述第二固定桿呈傾斜狀，所述第二固定桿的下端與所述第三框體的側面固定連接，所述第二固定桿的上端與所述第四橫桿的下表面固定連接。
2.如權利要求1所述的能夠?qū)κ?A style="TEXT-DECORATION: none" href="http://www.northcarolinalenders.com/">
3.如權利要求2所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述第一管道呈水平狀，所述第一管道的左端對準所述第一通孔且與所述第一框體的右表面固定連接，所述第一海綿塊呈圓柱體，所述第一海綿塊收容于所述第一管道的內部，所述第一海綿塊與所述第一管道的內表面固定連接，所述第一過濾網呈圓柱體，所述第一過濾網豎直放置，所述第一過濾網的側面與所述第一管道的內表面固定連接，所述第一海綿塊的右表面與所述第一過濾網的左表面固定連接，所述第二過濾框的橫截面呈L型，所述第二過濾框與所述第一框體的內表面固定連接且位于所述第一通孔的左側，所述第二管道設有兩個且分別位于左右兩側，所述第二管道呈L型，所述第二管道的一端對準所述第二通孔且與所述第一框體的右表面固定連接，所述第二斜桿設有兩個且分別位于左右兩側，所述第二斜桿呈傾斜狀，所述第二斜桿的側面與所述第一框體的內表面固定連接，所述第二斜桿上設有貫穿其上下表面的第五通孔，所述第一密封環呈橫截面為圓環的柱體，所述第一密封環收容于所述第四通孔內，所述第二支架呈L 型，所述第二支架的一端與所述第一框體的下表面固定連接，所述第二支架的另一端呈水平狀。
4.如權利要求3所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述第一電機的下表面與所述底板的上表面固定連接，所述第二支架的一端與所述第一電機的左表面固定連接，所述第一轉軸呈圓柱體，所述第一轉軸豎直放置，所述第一轉軸的下端與所述第一電機連接，所述第一轉軸的上端延伸至所述第一框體的內部，所述第一密封環的內表面與所述第一轉軸的外表面滑動連接，所述第二轉軸呈圓柱體，所述第二轉軸豎直放置，所述第二轉軸的下端與所述第一轉軸的上表面固定連接，所述第二轉軸的直徑小于所述第一轉軸的直徑，所述第一攪拌桿設有兩個且分別位于左右兩側，所述第一攪拌桿呈V字形，所述第一攪拌桿的一端與所述第二轉軸的側面固定連接，所述第一攪拌桿的另一端呈豎直狀，所述第二攪拌桿設有兩個且分別位于左右兩側，所述第二攪拌桿呈豎直狀，所述第二攪拌桿的上端與所述第一攪拌桿固定連接，所述第一橫桿設有兩個且分別位于左右兩側，所述第一橫桿呈長方體，所述第一橫桿水平放置，所述第一橫桿的一端與所述第二攪拌桿固定連接，所述第一橫桿的另一端與所述第一轉軸的側面固定連接，所述第二橫桿設有兩個且分別位于左右兩側，所述第二橫桿呈長方體，所述第二橫桿水平放置，所述第二橫桿的一端與所述第一攪拌桿固定連接，所述第二橫桿的另一端與所述第二攪拌桿的側面固定連接，所述第一過濾環呈橫截面為圓環的柱體，所述第一過濾環水平放置，所述第一攪拌桿與所述第一過濾環的內表面固定連接，所述第一過濾環的外表面與所述第一框體的內表面滑動連接。
5.如權利要求4所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述第三支撐桿呈長方體，所述第三支撐桿豎直放置，所述第三支撐桿的下表面與所述底板的上表面固定連接，所述第三斜桿呈傾斜狀，所述第三斜桿的下端與所述第三支撐桿的左表面固定連接，所述第三支架呈凹字形，所述第三支架的一端與所述第三支撐桿的左表面固定連接，所述第三支架的另一端呈水平狀，所述第三斜桿的上端與所述第三支架的下表面固定連接。
6.如權利要求5所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述第一連接桿設有兩個且分別位于左右兩側，所述第一連接桿呈長方體，所述第一連接桿豎直放置，所述第一連接桿的下端與所述第一框體的上表面固定連接，所述第二密封環呈橫截面為圓環的柱體，所述第二密封環豎直放置，所述第二密封環對準所述第三通孔且與所述第一框體的上表面固定連接，所述連接管呈橫截面為圓環的柱體，所述連接管的下端對準所述第二密封環且與所述第二密封環的上表面，所述第四斜桿設有兩個且分別位于左右兩側，所述第四斜桿呈傾斜狀，所述第四斜桿的下端與所述連接管的側面固定連接。
7.如權利要求6所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述第二框體呈空心的長方體，所述第二框體豎直放置，所述第二框體上設有位于下表面的第一圓孔、位于左表面的第三密封環，所述連接管的上端對準所述第一圓孔且與所述第二框體的下表面固定連接，所述第三密封環呈橫截面為圓環的柱體，所述第三密封環豎直放置，所述第三密封環設置于所述的第二框體內且所述第二框體固定連接，所述第一連接桿的上端與所述第二框體的下表面固定連接，所述第四斜桿的上端與所述第二框體的下表面固定連接，所述第五斜桿呈傾斜狀，所述第五斜桿的下端與所述第二框體的右表面固定連接，所述第五斜桿的上端與所述第三橫桿的下表面固定連接，所述第三橫桿設有兩個且分別位于左右兩側，所述第三橫桿呈長方體，所述第三橫桿水平放置，所述第三橫桿的一端與所述第二框體的側面固定連接，所述第三支撐桿的上端與所述第三橫桿的下表面固定連接，所述第二過濾網呈長方體，所述第二過濾網水平放置，所述第二過濾網的側面與所述第二框體的內表面固定連接，所述第一彈性框呈彎曲狀，所述第一彈性框的下表面與所述第二框體的上表面固定連接，所述第一彈簧設有兩個且分別位于左右兩側，所述第一彈簧豎直放置，所述第一彈簧的下端與所述第二過濾網的上表面固定連接，所述第二海綿塊呈長方體，所述第二海綿塊的下表面與所述第二過濾網的上表面固定連接。
8.如權利要求7所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述第一連接塊呈圓柱體，所述第一連接塊豎直放置，所述第一連接塊的左表面與所述第三支撐桿的右表面固定連接，所述第一連接塊的右表面與所述第二電機的左表面固定連接，所述第三轉軸呈圓柱體，所述第三轉軸水平放置，所述第三轉軸的左端與所述第二電機連接，所述第三密封環的內表面與所述第三轉軸的外表面滑動連接，所述旋轉框呈空心的長方體，所述旋轉框水平放置，所述旋轉框收容于所述第二框體內，所述第三轉軸的右表面與所述旋轉框的左表面固定連接，所述第一刷毛設有若干個且均勻分布在所述旋轉框的上下表面上，所述第一刷毛與所述旋轉框固定連接，所述第三攪拌桿設有若干個且水平排列，所述第三攪拌桿呈長方體，所述第三攪拌桿的兩端與所述旋轉框的內表面固定連接，所述第四支架呈L型，所述第四支架的一端與所述第二電機的下表面固定連接，所述第四支架的另一端與所述第二框體的左表面固定連接，所述第四轉軸呈圓柱體，所述第四轉軸水平放置，所述第四轉軸的左端與所述旋轉框的右表面固定連接，所述第四轉軸的右端與所述第二框體的內表面軸轉連接。
9.如權利要求8所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述水平板呈長方體，所述水平板水平放置，所述水平板上設有貫穿其上下表面的矩形孔，所述第二彈性框呈彎曲狀，所述第二彈性框的上端對準所述矩形孔且與所述水平板的下表面固定連接，所述第二彈性框的下表面與所述第三框體的上表面固定連接，所述進油斗的下端對準所述矩形孔且與所述水平板的上表面固定連接，所述固定塊設有兩個且分別位于所述進油斗的左右兩側，所述固定塊的一側面頂靠在所述進油斗的側面上，所述固定塊的下表面與所述水平板的上表面固定連接，所述第四支撐桿設有兩個且分別位于左右兩側，所述第四支撐桿呈長方體，所述第四支撐桿豎直放置，所述第四支撐桿的上端與所述水平板的下表面固定連接，所述第四支撐桿的下端與所述第三橫桿的上表面固定連接，所述氣缸設有兩個且分別位于左右兩側，所述氣缸的上表面與所述水平板的下表面固定連接，所述氣缸的側面與所述第四支撐桿的側面固定連接，所述推動桿設有兩個且分別位于左右兩側，所述推動桿呈長方體，所述推動桿豎直放置，所述推動桿的上端與所述氣缸連接，所述推動桿的下端與所述第四橫桿的上表面固定連接，所述第一定位塊設有兩個且分別位于左右兩側，所述第一定位塊呈長方體，所述第一定位塊的一側面與所述第四支撐桿的側面固定連接，所述第一定位塊的另一側面與所述推動桿的側面滑動連接。
10.如權利要求9所述的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置，其特征在于：所述第一定位桿呈圓柱體，所述第一定位桿豎直放置，所述第一定位桿的上端與所述第四橫桿的下表面固定連接，所述定位柱呈空心的圓柱體，所述定位柱豎直放置，所述定位柱的下表面與所述第三橫桿的上表面固定連接，所述第三彈簧收容于所述定位柱內，所述第三彈簧豎直放置，所述第三彈簧的下端與所述第三橫桿的上表面固定連接，所述第三彈簧的上端與所述第一定位桿的下表面固定連接，所述第一定位桿的下端收容于所述定位柱內且與所述定位柱滑動連接。
說明書

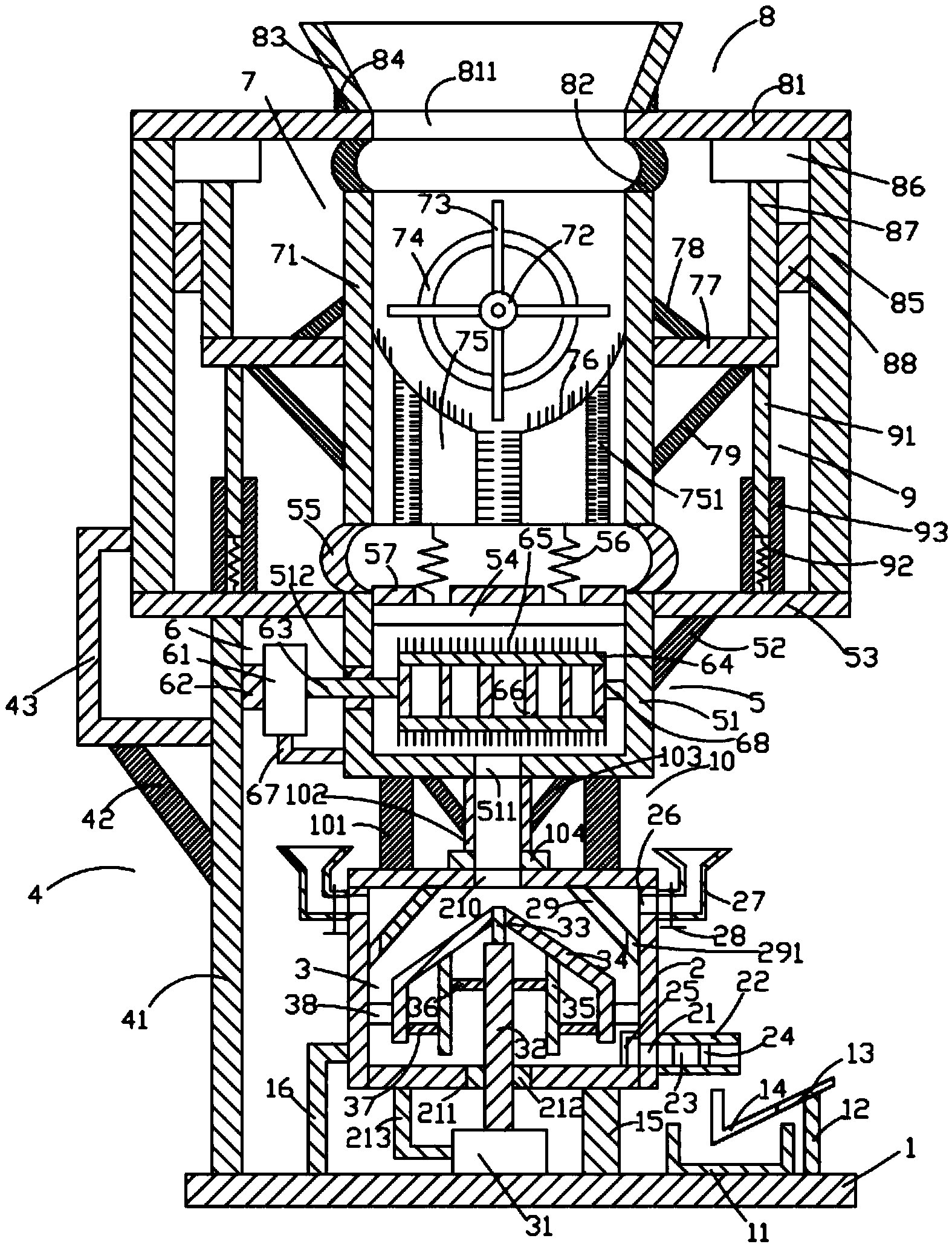

一種能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置
技術領域
本發明涉及石油機械技術領域，尤其是涉及一種能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置。
背景技術
石油又稱原油，是一種粘稠、深褐色的液體，地殼上層部分地區有石油儲存，石油主要被用來作為燃油和汽油，燃油和汽油組成世界上最重要的一次能源之一。不過不同的油田的石油的成分和外貌區別很大。在石油開采過程中，由于石油的污染，會產生很多的污水，直接排放到外界又造成環境污染，這種污水用常規的清理設備和清理方法都無法進行處理。
因此，有必要提供一種新的技術方案以克服上述缺陷。
發明內容
本發明的目的在于提供一種可有效解決上述技術問題的能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置。
為達到本發明之目的，采用如下技術方案：
一種能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置,包括底板、位于所述底板上方的第一框體、位于所述第一框體內部的第一攪拌裝置、位于所述第一框體上方的連接裝置、位于所述第一框體左側的支架裝置、位于所述連接裝置上方的第二框體裝置、設置于所述第二框體裝置內的第二攪拌裝置、位于所述第二框體裝置上方的第三框體裝置、位于所述第三框體裝置上方的進料裝置及設置于所述第二框體裝置上的定位裝置，所述底板上設有收料箱、位于所述收料箱右側的第一支撐桿、位于所述第一支撐桿上方的第一斜桿、設置于所述第一斜桿上的第一過濾框、位于所述收料箱左側的第二支撐桿及位于所述第二支撐桿左側的第一支架，所述第一框體上設有位于右表面的第一通孔、位于右側的第一管道、設置于所述第一管道內的第一海綿塊、位于所述第一海綿塊右側的第一過濾網、位于所述第一框體內部的第二過濾框、位于所述第一通孔上方的第二通孔、位于所述第二通孔右側的第二管道、設置于所述第二管道上的第一閥門、位于所述第一框體內部的第二斜桿、位于上表面的第三通孔、位于下表面的第四通孔、位于所述第四通孔內部的第一密封環及位于所述第一框體下方的第二支架，所述第一攪拌裝置包括第一電機、位于所述第一電機上方的第一轉軸、位于所述第一轉軸上方的第二轉軸、位于所述第二轉軸左右兩側的第一攪拌桿、設置于所述第一攪拌桿下方的第二攪拌桿、設置于所述第二攪拌桿上方的第一橫桿、設置于所述第一攪拌桿上的第二橫桿及第一過濾環，所述支架裝置包括第三支撐桿、位于所述第三支撐桿左側的第三斜桿及位于所述第三斜桿上方的第三支架，所述連接裝置包括位于左右兩側的第一連接桿、位于所述第一連接桿之間的連接管、位于所述連接管左右兩側的第四斜桿及位于所述連接管下方的第二密封環，所述第二框體裝置包括第二框體、位于所述第二框體右側的第五斜桿、位于所述第二框體左右兩側的第三橫桿、位于所述第二框體內部的第二過濾網、位于所述第二框體上方的第一彈性框、位于所述第二過濾網上方的第一彈簧及第二海綿塊，所述第二攪拌裝置包括第二電機、位于所述第二電機左側的第一連接塊、位于所述第二電機右側的第三轉軸、位于所述第三轉軸右側的旋轉框、設置于所述旋轉框上的第一刷毛、第三攪拌桿、位于所述第二電機下方的第四支架及位于所述旋轉框右側的第四轉軸，所述第三框體裝置包括第三框體、位于所述第三框體內的第五轉軸、設置于所述第五轉軸上的第一旋轉桿、設置于所述第一旋轉桿上的第二過濾環、位于所述第二過濾環下方的集油塊、設置于所述集油塊上的第二刷毛、位于所述第三框體左右兩側的第四橫桿、位于所述第四橫桿上方的第一固定桿及位于所述第四橫桿下方的第二固定桿，所述進料裝置包括水平板、位于所述水平板下方的第二彈性框、位于所述水平板上方的進油斗、位于所述進油斗周圍的固定塊、位于所述水平板下方的第四支撐桿、氣缸、位于所述氣缸下方的推動桿、位于所述推動桿一側的第一定位塊，所述定位裝置包括第一定位桿、位于所述第一定位桿下方的第二彈簧及位于所述第二彈簧周圍的定位柱，所述第三框體呈空心的長方體，所述第三框體豎直放置，所述第三框體的下表面與所述第一彈性框的上表面固定連接，所述第五轉軸呈圓柱體，所述第五轉軸收容于所述第三框體內，所述第一旋轉桿設有四個且均勻分布在所述第五轉軸上，所述第一旋轉桿與所述第五轉軸固定連接，所述第二過濾環呈圓環狀，所述第一旋轉桿貫穿所述第二過濾環的內外表面且與其固定連接，所述集油塊設有兩個且分別位于左右兩側，所述集油塊收容于所述第三框體內，所述集油塊的上表面呈彎曲狀，所述集油塊的下表面呈水平狀，所述集油塊的側面與所述第三框體的內表面固定連接，所述集油塊上設有貫穿其上下表面的第六通孔，所述第一彈簧的上端與所述集油塊的下表面固定連接，所述第二刷毛設有若干個且均勻分布在所述集油塊的上表面及第六通孔內，所述第二刷毛與所述集油塊固定連接，所述第四橫桿設有兩個且分別位于所述第三框體的左右兩側，所述第四橫桿呈長方體，所述第四橫桿水平放置，所述第四橫桿的一端與所述第三框體的側面固定連接，所述第一固定桿設有兩個且分別位于左右兩側，所述第一固定桿呈傾斜狀，所述第一固定桿的上端與所述第三框體的側面固定連接，所述第一固定桿的下端與所述第四橫桿的上表面固定連接，所述第二固定桿設有兩個且分別位于左右兩側，所述第二固定桿呈傾斜狀，所述第二固定桿的下端與所述第三框體的側面固定連接，所述第二固定桿的上端與所述第四橫桿的下表面固定連接。
所述收料箱呈空心的長方體，所述收料箱的下表面與所述底板的上表面接觸，所述第一支撐桿呈豎直狀，所述第一支撐桿的下表面與所述底板的上表面固定連接，所述第一支撐桿的上表面為斜面，所述第一斜桿呈右上方向左下方傾斜，所述第一支撐桿的上端與所述第一斜桿的下表面固定連接，所述第一過濾框的橫截面呈V字形，所述第一過濾框的一端與所述第一斜桿的左端固定連接，所述第二支撐桿呈長方體，所述第二支撐桿豎直放置，所述第二支撐桿的下表面與所述底板的上表面固定連接，所述第一支架呈L型，所述第一支架的一端與所述底板的上表面固定連接，所述第一支架的另一端呈水平狀。
所述第一管道呈水平狀，所述第一管道的左端對準所述第一通孔且與所述第一框體的右表面固定連接，所述第一海綿塊呈圓柱體，所述第一海綿塊收容于所述第一管道的內部，所述第一海綿塊與所述第一管道的內表面固定連接，所述第一過濾網呈圓柱體，所述第一過濾網豎直放置，所述第一過濾網的側面與所述第一管道的內表面固定連接，所述第一海綿塊的右表面與所述第一過濾網的左表面固定連接，所述第二過濾框的橫截面呈L型，所述第二過濾框與所述第一框體的內表面固定連接且位于所述第一通孔的左側，所述第二管道設有兩個且分別位于左右兩側，所述第二管道呈L型，所述第二管道的一端對準所述第二通孔且與所述第一框體的右表面固定連接，所述第二斜桿設有兩個且分別位于左右兩側，所述第二斜桿呈傾斜狀，所述第二斜桿的側面與所述第一框體的內表面固定連接，所述第二斜桿上設有貫穿其上下表面的第五通孔，所述第一密封環呈橫截面為圓環的柱體，所述第一密封環收容于所述第四通孔內，所述第二支架呈L型，所述第二支架的一端與所述第一框體的下表面固定連接，所述第二支架的另一端呈水平狀。
所述第一電機的下表面與所述底板的上表面固定連接，所述第二支架的一端與所述第一電機的左表面固定連接，所述第一轉軸呈圓柱體，所述第一轉軸豎直放置，所述第一轉軸的下端與所述第一電機連接，所述第一轉軸的上端延伸至所述第一框體的內部，所述第一密封環的內表面與所述第一轉軸的外表面滑動連接，所述第二轉軸呈圓柱體，所述第二轉軸豎直放置，所述第二轉軸的下端與所述第一轉軸的上表面固定連接，所述第二轉軸的直徑小于所述第一轉軸的直徑，所述第一攪拌桿設有兩個且分別位于左右兩側，所述第一攪拌桿呈V字形，所述第一攪拌桿的一端與所述第二轉軸的側面固定連接，所述第一攪拌桿的另一端呈豎直狀，所述第二攪拌桿設有兩個且分別位于左右兩側，所述第二攪拌桿呈豎直狀，所述第二攪拌桿的上端與所述第一攪拌桿固定連接，所述第一橫桿設有兩個且分別位于左右兩側，所述第一橫桿呈長方體，所述第一橫桿水平放置，所述第一橫桿的一端與所述第二攪拌桿固定連接，所述第一橫桿的另一端與所述第一轉軸的側面固定連接，所述第二橫桿設有兩個且分別位于左右兩側，所述第二橫桿呈長方體，所述第二橫桿水平放置，所述第二橫桿的一端與所述第一攪拌桿固定連接，所述第二橫桿的另一端與所述第二攪拌桿的側面固定連接，所述第一過濾環呈橫截面為圓環的柱體，所述第一過濾環水平放置，所述第一攪拌桿與所述第一過濾環的內表面固定連接，所述第一過濾環的外表面與所述第一框體的內表面滑動連接。
所述第三支撐桿呈長方體，所述第三支撐桿豎直放置，所述第三支撐桿的下表面與所述底板的上表面固定連接，所述第三斜桿呈傾斜狀，所述第三斜桿的下端與所述第三支撐桿的左表面固定連接，所述第三支架呈凹字形，所述第三支架的一端與所述第三支撐桿的左表面固定連接，所述第三支架的另一端呈水平狀，所述第三斜桿的上端與所述第三支架的下表面固定連接。
所述第一連接桿設有兩個且分別位于左右兩側，所述第一連接桿呈長方體，所述第一連接桿豎直放置，所述第一連接桿的下端與所述第一框體的上表面固定連接，所述第二密封環呈橫截面為圓環的柱體，所述第二密封環豎直放置，所述第二密封環對準所述第三通孔且與所述第一框體的上表面固定連接，所述連接管呈橫截面為圓環的柱體，所述連接管的下端對準所述第二密封環且與所述第二密封環的上表面，所述第四斜桿設有兩個且分別位于左右兩側，所述第四斜桿呈傾斜狀，所述第四斜桿的下端與所述連接管的側面固定連接。
所述第二框體呈空心的長方體，所述第二框體豎直放置，所述第二框體上設有位于下表面的第一圓孔、位于左表面的第三密封環，所述連接管的上端對準所述第一圓孔且與所述第二框體的下表面固定連接，所述第三密封環呈橫截面為圓環的柱體，所述第三密封環豎直放置，所述第三密封環設置于所述的第二框體內且所述第二框體固定連接，所述第一連接桿的上端與所述第二框體的下表面固定連接，所述第四斜桿的上端與所述第二框體的下表面固定連接，所述第五斜桿呈傾斜狀，所述第五斜桿的下端與所述第二框體的右表面固定連接，所述第五斜桿的上端與所述第三橫桿的下表面固定連接，所述第三橫桿設有兩個且分別位于左右兩側，所述第三橫桿呈長方體，所述第三橫桿水平放置，所述第三橫桿的一端與所述第二框體的側面固定連接，所述第三支撐桿的上端與所述第三橫桿的下表面固定連接，所述第二過濾網呈長方體，所述第二過濾網水平放置，所述第二過濾網的側面與所述第二框體的內表面固定連接，所述第一彈性框呈彎曲狀，所述第一彈性框的下表面與所述第二框體的上表面固定連接，所述第一彈簧設有兩個且分別位于左右兩側，所述第一彈簧豎直放置，所述第一彈簧的下端與所述第二過濾網的上表面固定連接，所述第二海綿塊呈長方體，所述第二海綿塊的下表面與所述第二過濾網的上表面固定連接。
所述第一連接塊呈圓柱體，所述第一連接塊豎直放置，所述第一連接塊的左表面與所述第三支撐桿的右表面固定連接，所述第一連接塊的右表面與所述第二電機的左表面固定連接，所述第三轉軸呈圓柱體，所述第三轉軸水平放置，所述第三轉軸的左端與所述第二電機連接，所述第三密封環的內表面與所述第三轉軸的外表面滑動連接，所述旋轉框呈空心的長方體，所述旋轉框水平放置，所述旋轉框收容于所述第二框體內，所述第三轉軸的右表面與所述旋轉框的左表面固定連接，所述第一刷毛設有若干個且均勻分布在所述旋轉框的上下表面上，所述第一刷毛與所述旋轉框固定連接，所述第三攪拌桿設有若干個且水平排列，所述第三攪拌桿呈長方體，所述第三攪拌桿的兩端與所述旋轉框的內表面固定連接，所述第四支架呈L型，所述第四支架的一端與所述第二電機的下表面固定連接，所述第四支架的另一端與所述第二框體的左表面固定連接，所述第四轉軸呈圓柱體，所述第四轉軸水平放置，所述第四轉軸的左端與所述旋轉框的右表面固定連接，所述第四轉軸的右端與所述第二框體的內表面軸轉連接。
所述水平板呈長方體，所述水平板水平放置，所述水平板上設有貫穿其上下表面的矩形孔，所述第二彈性框呈彎曲狀，所述第二彈性框的上端對準所述矩形孔且與所述水平板的下表面固定連接，所述第二彈性框的下表面與所述第三框體的上表面固定連接，所述進油斗的下端對準所述矩形孔且與所述水平板的上表面固定連接，所述固定塊設有兩個且分別位于所述進油斗的左右兩側，所述固定塊的一側面頂靠在所述進油斗的側面上，所述固定塊的下表面與所述水平板的上表面固定連接，所述第四支撐桿設有兩個且分別位于左右兩側，所述第四支撐桿呈長方體，所述第四支撐桿豎直放置，所述第四支撐桿的上端與所述水平板的下表面固定連接，所述第四支撐桿的下端與所述第三橫桿的上表面固定連接，所述氣缸設有兩個且分別位于左右兩側，所述氣缸的上表面與所述水平板的下表面固定連接，所述氣缸的側面與所述第四支撐桿的側面固定連接，所述推動桿設有兩個且分別位于左右兩側，所述推動桿呈長方體，所述推動桿豎直放置，所述推動桿的上端與所述氣缸連接，所述推動桿的下端與所述第四橫桿的上表面固定連接，所述第一定位塊設有兩個且分別位于左右兩側，所述第一定位塊呈長方體，所述第一定位塊的一側面與所述第四支撐桿的側面固定連接，所述第一定位塊的另一側面與所述推動桿的側面滑動連接。
所述第一定位桿呈圓柱體，所述第一定位桿豎直放置，所述第一定位桿的上端與所述第四橫桿的下表面固定連接，所述定位柱呈空心的圓柱體，所述定位柱豎直放置，所述定位柱的下表面與所述第三橫桿的上表面固定連接，所述第三彈簧收容于所述定位柱內，所述第三彈簧豎直放置，所述第三彈簧的下端與所述第三橫桿的上表面固定連接，所述第三彈簧的上端與所述第一定位桿的下表面固定連接，所述第一定位桿的下端收容于所述定位柱內且與所述定位柱滑動連接。
與現有技術相比，本發明具有如下有益效果：本發明能夠?qū)κ臀鬯M(jìn)行處理的液壓式過濾裝置結構簡單，使用方便，能夠?qū)κ臀鬯M(jìn)行快速有效的凈化處理，首先可以將石油污水中的體積較大的顆粒雜質進行清除，然后將石油污水中體積較小的顆粒雜質進行清除，清除效果好，并且可以多重清理，使得清理的效果更好，同時可以對石油污水進行攪拌，攪拌效果顯著，并且刷毛可以吸附其中的一些雜質顆粒，降低石油污水中的雜質含量，然后可以使得石油污水與凈化液進行充分混合反應，并且反應快速效果良好，使得石油污水得到進一步的凈化，然后再對其進行回收時，可以再次對污水進行過濾凈化，使得回收的污水中的雜質的含量降到最低，從而使得排出的污水不會對環境造成污染，保護了環境。
