申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號C02F11/12

　　摘要

　　本實用新型涉及污水處理設備技術領域，公開了一種節能型污泥濃縮器，包括濃縮筒、設在濃縮筒下端的集泥斗，濃縮筒的中心設有通管，通管的軸線與濃縮筒的軸線同軸，通管的頂部連接有進泥管，濃縮筒的上端側面設有排水管，集泥斗的底部設有排泥管，排泥管上設有閥門，通管外側與濃縮筒內壁之間設有螺旋帶，螺旋帶的內邊與通管外壁連接，螺旋帶的外邊與濃縮筒的內壁連接，通管的下端設有導流器，導流器內設有螺旋通道，螺旋通道的內端與通管連通，螺旋通道的外端與濃縮筒內的空腔連通，螺旋通道的旋向與所述螺旋帶的旋向相反。本實用新型具有節能，有效降低污泥濃縮處理成本的有益效果。

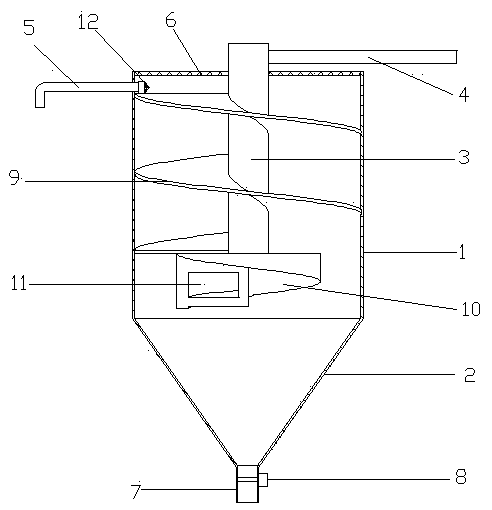

　　摘要附圖



　　權利要求書

　　1.一種節能型污泥濃縮器，包括濃縮筒、設在濃縮筒下端的集泥斗，其特征是，所述濃縮筒的中心設有通管，所述通管的軸線與濃縮筒的軸線同軸，所述通管的頂部連接有進泥管，所述濃縮筒的上端側面設有排水管，所述集泥斗的底部設有排泥管，排泥管上設有閥門，所述通管外側與濃縮筒內壁之間設有螺旋帶，所述螺旋帶的內邊與通管外壁連接，螺旋帶的外邊與濃縮筒的內壁連接，所述通管的下端設有導流器，所述的導流器內設有螺旋通道，所述的螺旋通道的內端與通管連通，螺旋通道的外端與濃縮筒內的空腔連通，所述螺旋通道的旋向與所述螺旋帶的旋向相反。

　　2.根據權利要求1所述的節能型污泥濃縮器，其特征是，所述排水管的內端設有錐形過濾罩。

　　3.根據權利要求1或2所述的節能型污泥濃縮器，其特征是，所述濃縮筒的頂部設有防護網。

　　說明書

　　節能型污泥濃縮器

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種節能型污泥濃縮器。

　　背景技術

　　目前污水處理系統中，污水經過多道沉淀、分離，最后清水排掉，各種沉淀池內會殘留大量的污泥，該中污泥中含水量仍然較高，體積較大，需要進一步對該污泥進行濃縮處理，此時就需要用到污泥濃縮器。污泥濃縮器能夠有效的對含水量高的污泥進一步濃縮，去除污泥中的水分，減小污泥體積，從而使得污泥的搬運更加方便，也有利于污泥后續的離心脫水處理。目前常見的污泥濃縮器內都需要借助外界動力，需要電機提供動力用于污水、污泥分離，能耗很大。

　　實用新型內容

　　本實用新型為了解決現有技術中的污泥濃縮裝置能耗大的不足，提供了一種不消耗能量就能有效的實現污泥濃縮的節能型污泥濃縮器。

　　為了實現上述目的，本實用新型采用如下技術方案：

　　一種節能型污泥濃縮器，包括濃縮筒、設在濃縮筒下端的集泥斗，所述濃縮筒的中心設有通管，所述通管的軸線與濃縮筒的軸線同軸，所述通管的頂部連接有進泥管，所述濃縮筒的上端側面設有排水管，所述集泥斗的底部設有排泥管，排泥管上設有閥門，所述通管外側與濃縮筒內壁之間設有螺旋帶，所述螺旋帶的內邊與通管外壁連接，螺旋帶的外邊與濃縮筒的內壁連接，所述通管的下端設有導流器，所述的導流器內設有螺旋通道，所述的螺旋通道的內端與通管連通，螺旋通道的外端與濃縮筒內的空腔連通，所述螺旋通道的旋向與所述螺旋帶的旋向相反。

　　含水量高的污泥從進泥管處進入通管內，然后經過導流器內的螺旋通道，最后從螺旋通道的外端進入濃縮筒內，由于螺旋帶的旋向與螺旋通道的旋向相反，污泥顆粒則在螺旋通道的作用下沉淀到集泥斗內，污泥中的水會改變方向沿著螺旋帶向上流動，水流的速度方向不斷改變，水流的動能逐漸損失，水的流速逐漸減慢，水中的顆粒物更加容易沉淀到螺旋帶表面并沿著螺旋帶進入集泥斗內，最后清水從排水管排掉，集泥斗內的污泥含水量顯著減小，最后污泥從排泥管處排出，該種污泥濃縮器無需外界動力就能有效的實現污泥濃縮，使用成本更低。

　　作為優選，所述排水管的內端設有錐形過濾罩。沿著螺旋帶流動的水中還會殘留一些浮渣等，錐形過濾罩能防止浮渣和水一起排出，同時錐形過濾罩不容易被浮渣堵塞。

　　作為優選，所述濃縮筒的頂部設有防護網。防護網起到安全保護的作用，防止人或物掉落到污泥筒內。

　　因此，本實用新型具有節能，有效降低污泥濃縮處理成本的有益效果。
