申請日2015.09.30

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/14

　　摘要

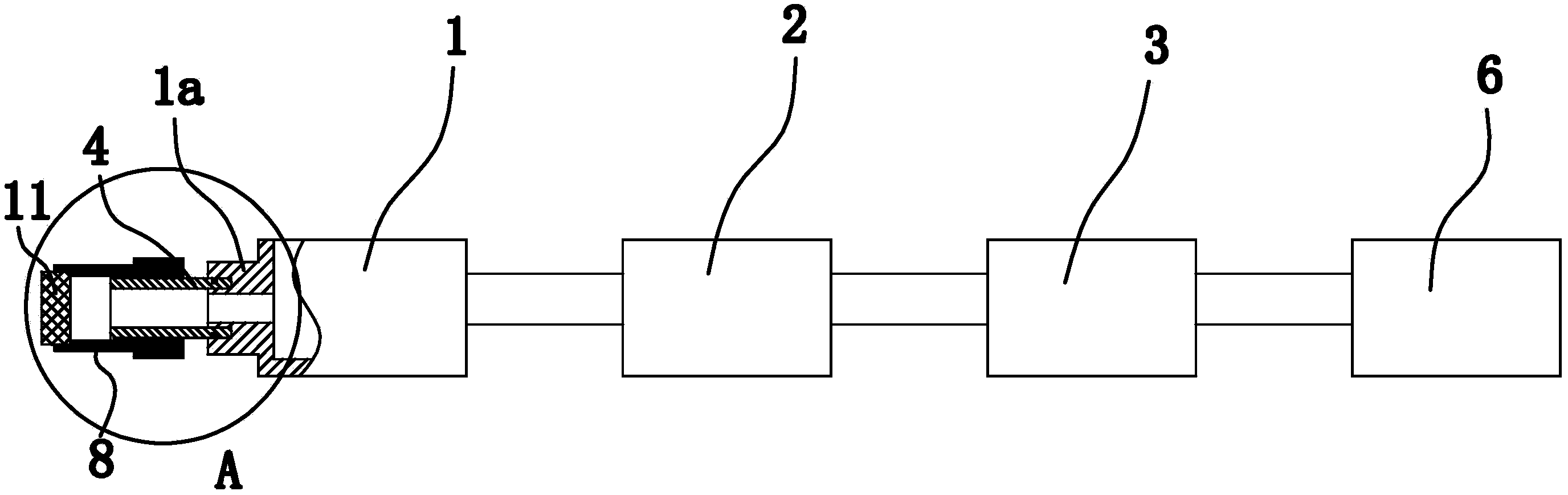

　　本實用新型提供了一種高濃度難降解有機廢水的高級氧化設備，屬于水處理技術領域。它解決了現有的難降解廢水高效生化處理裝置移動出水管不方便的問題。本高濃度難降解有機廢水的高級氧化設備包括依次連通的微電解氧化池、生物反應器、芬頓氧化池和MBR池，微電解氧化池上具有呈管狀的進水部，進水部端面上設有環形凹槽，環形凹槽內插接并固定有連接管，連接管外端伸出環形凹槽，連接管外端上套有螺母和進水管，進水管一端插接在螺母內并與螺母相螺接，螺母內壁上具有環形擋肩，連接管內壁上具有能與環形擋肩相抵的環形凸肩，進水管與連接管之間設有使兩者連接密封的0型密封圈一。本高濃度難降解有機廢水的高級氧化設備具有移動出水管方便的優點。

　　摘要附圖



　　權利要求書

　　1.一種高濃度難降解有機廢水的高級氧化設備，包括依次連通的微電解氧化池、生物反應器、芬頓氧化池和內設有膜組件的 MBR池，其特征在于，所述的微電解氧化池的側壁上具有呈管狀凸出且與該微電解氧化池的內腔相連通的進水部，所述的進水部的端面上設有環形凹槽，該環形凹槽內插接有呈圓管狀的連接管，且連接管的外端伸出環形凹槽，所述的連接管與進水部相固定，且連接管和進水部之間設有使兩者連接密封的密封結構，所述的連接管的外端上套有螺母以及呈圓管狀的進水管，且進水管和螺母均能沿連接管的軸向滑動，所述的進水管的一端插接在螺母內并通過螺紋連接的方式與螺母相固定，所述的螺母的內壁上具有環形擋肩，連接管位于外端口處的內壁上具有能與環形擋肩相抵的環形凸肩，所述的進水管的內壁上設有呈環狀的密封槽，密封槽內設有0型密封圈一，且0型密封圈一的內周面與所述的連接管的外壁相抵。

　　2.根據權利要求1所述的高濃度難降解有機廢水的高級氧化設備，其特征在于，所述的進水管上未與螺母相連的端部具有外螺紋且該端部內具有環形臺階，所述的環形臺階內插有呈圓形的且與其同軸的過濾網，且過濾網的外端伸出到進水管外側。

　　3.根據權利要求1所述的高濃度難降解有機廢水的高級氧化設備，其特征在于，所述的環形擋肩的端面上貼靠并固定有呈環狀的密封墊一，且進水管的端面與密封墊一相抵。

　　4.根據權利要求1所述的高濃度難降解有機廢水的高級氧化設備，其特征在于，所述的連接管的外壁上開設有呈環狀的定位槽，所述的密封結構包括位于定位槽內的0型密封圈二，且0型密封圈二的外周面與所述的環形凹槽的內壁相抵。

　　5.根據權利要求1所述的高濃度難降解有機廢水的高級氧化設備，其特征在于，所述的密封結構包括固定在連接管端面上且呈環狀的密封墊二，且密封墊二的端面與環形凹槽的底壁相貼靠。

　　說明書

　　一種高濃度難降解有機廢水的高級氧化設備

　　技術領域

　　本實用新型屬于水處理技術領域，涉及一種氧化設備，特別是一種高濃度難降解有機廢水的高級氧化設備。

　　背景技術

　　高濃度難降解有機廢水是指較難被微生物分解，分解速度慢、分解不徹底的廢水，主要來源于焦化廢水、制藥廢水、石化/油類廢水、紡織/印染廢水、化工廢水、油漆廢水等行業性廢水。這類廢水中包括多環芳烴、鹵代烴、雜環類化合物、有機酚化合物、有機磷農藥、表面活性劑、有機染料等有毒難降解有機污染物，其共同特點是毒性大、成份復雜、化學耗氧量高，一般微生物對其幾乎沒有降解效果。隨著合成技術的發展，難降解廢水的產量越來越大，如果這些物質不加治理地向環境排放，勢必嚴重地污染環境和威脅人類的身體健康。

　　對于這種情況，人們已經意識到這種不足，并進行過改進，如中國專利文獻資料公開提出的一種難降解廢水高效生化處理裝置[申請?zhí)枺?01310717047.5;授權公告號：CN103693810A]，包括用于調節進水的調節池、用于去除廢水中有機懸浮物的氣浮池、用于降解部分難生物降解的有機物的預降解池、用于初次生物降解的生物反應器、用于調節所述生物反應器進水的中間水池、用于氧化仍未降解物質的高級氧化池以及用于再次生物降解的MBR 池;所述MBR池內設置有膜組件;所述調節池、所述氣浮池、所述預降解池、所述中間水池、所述生物反應器、所述高級氧化池和所述MBR池依次順序連接。

　　上述的處理裝置使用時，調節池通過連接管與用于排出有機廢水的出水管相連，以使廢水依次通過調節池、氣浮池、預降解池、生物反應器、中間水池和MBR池的處理，以使水達到排放標準。但該處理裝置存在一個問題:當需要移動出水管時，必須先將連接管拆下，然后將出水管移動到指定位置，接著再更換不同長度的連接管并將其裝上，操作較為繁瑣。

　　發明內容

　　本實用新型的目的是針對現有的技術存在上述問題，提出了一種高濃度難降解有機廢水的高級氧化設備，本實用新型所要解決的技術問題是如何在不拆下進水管的前提下移動出水管。

　　本實用新型的目的可通過下列技術方案來實現：一種高濃度難降解有機廢水的高級氧化設備，包括依次連通的微電解氧化池、生物反應器、芬頓氧化池和內設有膜組件的MBR池，其特征在于，所述的微電解氧化池的側壁上具有呈管狀凸出且與該微電解氧化池的內腔相連通的進水部，所述的進水部的端面上設有環形凹槽，該環形凹槽內插接有呈圓管狀的連接管，且連接管的外端伸出環形凹槽，所述的連接管與進水部相固定，且連接管和進水部之間設有使兩者連接密封的密封結構，所述的連接管的外端上套有螺母以及呈圓管狀的進水管，且進水管和螺母均能沿連接管的軸向滑動，所述的進水管的一端插接在螺母內并通過螺紋連接的方式與螺母相固定，所述的螺母的內壁上具有環形擋肩，連接管位于外端口處的內壁上具有能與環形擋肩相抵的環形凸肩，所述的進水管的內壁上設有呈環狀的密封槽，密封槽內設有0型密封圈一，且0型密封圈一的內周面與所述的連接管的外壁相抵。

　　實際產品中，環形擋肩的內徑小于進水部的外徑，以使螺母向進水部方向運動時會與進水部端面相抵進行限位。使用時，進水管另一端與用于排出有機廢水的出水管相連，使有機廢水依次流經進水管、連接管和進水部進入到微電解氧化池，然后有機廢水依次通過微電解氧化池的氧化處理、生物反應器的生物降解、芬頓氧化池的氧化處理和MBR池的再次生物降解，以達到排放標準，并最終從MBR池的出水口流出。

　　由于連接管呈圓管狀，使連接管通過其內外側壁與環形凹槽內壁的配合能夠較為順暢且精準地插入到環形凹槽內，在提高組裝本氧化設備的方便性，同時又能確保連接管和進水部連接的密封性，以有效提高本氧化設備的工作穩定性。通過設置進水管以及與進水管相固定的螺母均能沿連接管的軸向滑動，且進水管和連接管之間設有0型密封圈一，在確保進水管和連接管保持密封連接前提下，使出水管在沿其軸向平移的過程中能夠同時驅動進水管一起移動，從而有效避免現有技術中必須要先將進水管拆下才能使移動出水管，繼而極大地提高了操作的便攜性。

　　在上述的高濃度難降解有機廢水的高級氧化設備中，所述的進水管上未與螺母相連的端部具有外螺紋且該端部內具有環形臺階，所述的環形臺階內插有呈圓形的且與其同軸的過濾網，且過濾網的外端伸出到進水管外側。

　　用于排出有機廢水的出水管具有內螺紋且該出水管內壁上具有環形擋沿。安裝時，進水管螺接在出水管內，且過濾網的兩端分別與環形擋沿和環形臺階內壁相抵進行限位。通過在進水管內設置過濾網，對有機廢水起到較好的過濾作用，以避免有機廢水中的雜質進入連接管(或進水部)內將連接管(或進水部)堵塞，從而有效確保了本氧化設備的工作穩定性。出水管和進水管通過螺紋連接的方式相連，且過濾網通過兩端分別與環形擋沿和環形臺階內壁相抵進行限位，方便了過濾網的清洗和更換。

　　在上述的高濃度難降解有機廢水的高級氧化設備中，所述的環形擋肩的端面上貼靠并固定有呈環狀的密封墊一，且進水管的端面與密封墊一相抵。

　　通過設置0型密封圈一以及密封墊一，以有效延長有機廢水通過進水管泄漏到外界的路徑，從而加大有機廢水泄漏的難度，使有機廢水完全通過連接管進入到進水部內，從而有效提高本氧化設備的工作穩定性。

　　在上述的高濃度難降解有機廢水的高級氧化設備中，所述的連接管的外壁上開設有呈環狀的定位槽，所述的密封結構包括位于定位槽內的0型密封圈二，且0型密封圈二的外周面與所述的環形凹槽的內壁相抵。

　　通過設置0型密封圈二的外周面與環形凹槽的內壁相抵，以使進水部和連接管保持較為可靠的密封，從而有效提高本氧化設備的工作穩定性。

　　作為另一種方案，在上述的高濃度難降解有機廢水的高級氧化設備中，所述的密封結構包括固定在連接管端面上且呈環狀的密封墊二，且密封墊二的端面與環形凹槽的底壁相貼靠。

　　與現有技術相比，本高濃度難降解有機廢水的高級氧化設備具有以下優點：

　　1、由于連接管呈圓管狀，使連接管通過其內外側壁與環形凹槽內壁的配合能夠較為順暢且精準地插入到環形凹槽內，在提高組裝本氧化設備的方便性，同時又能確保連接管和進水部連接的密封性，以有效提高本氧化設備的工作穩定性。

　　2、通過設置進水管以及與進水管相固定的螺母均能沿連接管的軸向滑動，且進水管和連接管之間設有0型密封圈一，在確保進水管和連接管保持密封連接前提下，使出水管在沿其軸向平移的過程中能夠同時驅動進水管一起移動，從而有效避免現有技術中必須要先將進水管拆下才能使移動出水管，繼而極大地提高了操作的便攜性。

　　3、通過設置0型密封圈一以及密封墊一，以有效延長有機廢水通過進水管泄漏到外界的路徑，從而加大有機廢水泄漏的難度，使有機廢水完全通過連接管進入到進水部內，從而有效提高本氧化設備的工作穩定性。
