申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號C02F1/24; C02F1/52

　　摘要

　　本實用新型涉及污水處理設備技術領域，公開了一種污水處理氣浮機，包括氣浮機本體、支撐架，氣浮機本體的左端設有進水槽，進水槽的底部設有進水管，氣浮機本體右端上方設有集渣槽，集渣槽內設有排渣口，氣浮機本體的右端還設有出水口，氣浮機本體頂部設有豎直伸入進水槽內的轉軸，轉軸上設有若干葉輪，氣浮機本體頂部設有驅動轉軸轉動的電機，轉軸內設有進氣通道，轉軸上位于相鄰葉輪之間的部位設有若干與進氣通道連通的布氣孔，轉軸的上端外側設有旋轉接頭，旋轉接頭的側面設有進氣管，轉軸上設有與旋轉接頭連通的進氣孔。本實用新型具有能保證污水和氣體結合更加充分，污水中固體分離更加徹底的有益效果。

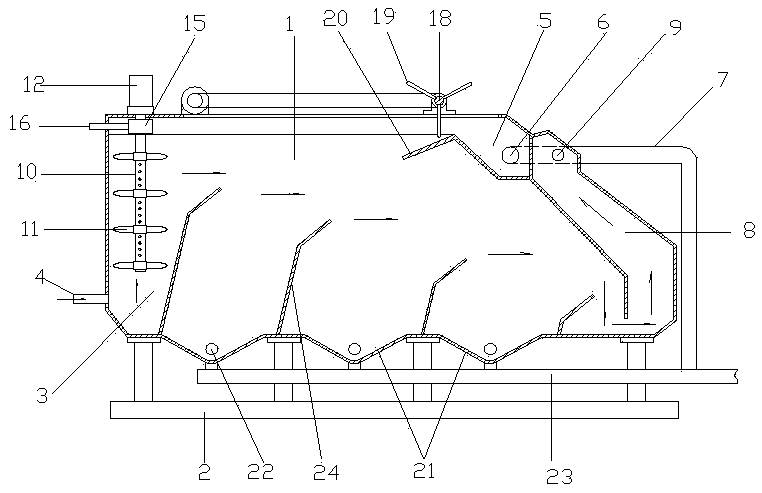

　　摘要附圖



　　權利要求書

　　1.一種污水處理氣浮機，包括氣浮機本體、支撐架，其特征是，所述的氣浮機本體的左端設有進水槽，所述進水槽的底部設有進水管，氣浮機本體右端上方設有集渣槽，所述集渣槽內設有排渣口，所述氣浮機本體的右端還設有出水口，所述氣浮機本體頂部設有豎直伸入進水槽內的轉軸，轉軸上設有若干葉輪，氣浮機本體頂部設有驅動轉軸轉動的電機，所述的轉軸內設有進氣通道，轉軸上位于相鄰葉輪之間的部位設有若干與進氣通道連通的布氣孔，所述轉軸的上端外側設有旋轉接頭，所述旋轉接頭的側面設有進氣管，所述轉軸上設有與旋轉接頭連通的進氣孔。

　　2.根據權利要求1所述的污水處理氣浮機，其特征是，所述的氣浮機本體頂部位于集渣槽的進口處設有轉動桿，轉動桿上固定有若干撥片，所述集渣槽的進口處設有傾斜的導渣板。

　　3.根據權利要求1或2所述的污水處理氣浮機，其特征是，所述氣浮機本體的底部設有若干沉淀收集槽，每個沉淀收集槽的側面都設有排污口，所述氣浮機本體的底部側面設有分別與每個排污口連通的排污總管，所述的排渣口處設有與排污總管連通的排渣管。

　　4.根據權利要求3所述的污水處理氣浮機，其特征是，相鄰兩個沉淀收集槽之間設有傾斜的擋板，擋板的高度從氣浮機本體左端到右端依次減小。

　　5.根據權利要求1所述的污水處理氣浮機，其特征是，所述氣浮機本體右端設有回流通道，所述回流通道的下端與氣浮機本體內的腔體連通，所述的出水口位于回流通道的頂部側面。

　　說明書

　　污水處理氣浮機

　　技術領域

　　本實用新型涉及污水處理設備技術領域，尤其涉及一種污水處理氣浮機。

　　背景技術

　　氣浮機是利用小氣泡或微小氣泡使介質中的雜質浮出水面機器。對水體中含有的一些比重接近于水的細微籍其自重難于下沉或上浮即可采用該氣浮裝置。目前在給排水方面，預處理的水質，除一些含砂較多的原水水體以及含機械雜質較重的污水外，大部分都是質輕的懸浮顆粒。這些污水進入氣浮機后，從外界向氣浮機內的污水中通入氣體，使氣泡粘附于絮粒上，絮狀物隨著氣泡上浮，以此實現快速的固液分離。然而目前氣浮機都是直接從外界氣管充氣，氣體與污水混合不均勻，這樣就導致污水中的絮狀雜質、懸浮顆粒與氣泡結合不充分，固液分離效果差。

　　實用新型內容

　　本實用新型為了克服現有技術中的氣浮機內氣體與污水中的估計結合不充分，固液分離效果差的不足，提供了一種能保證污水和氣體結合更加充分，污水中固體分離更加徹底的污水處理氣浮機。

　　為了實現上述目的，本實用新型采用如下技術方案：

　　一種污水處理氣浮機，包括氣浮機本體、支撐架，所述的氣浮機本體的左端設有進水槽，所述進水槽的底部設有進水管，氣浮機本體右端上方設有集渣槽，所述集渣槽內設有排渣口，所述氣浮機本體的右端還設有出水口，所述氣浮機本體頂部設有豎直伸入進水槽內的轉軸，轉軸上設有若干葉輪，氣浮機本體頂部設有驅動轉軸轉動的電機，所述的轉軸內設有進氣通道，轉軸上位于相鄰葉輪之間的部位設有若干與進氣通道連通的布氣孔，所述轉軸的上端外側設有旋轉接頭，所述旋轉接頭的側面設有進氣管，所述轉軸上設有與旋轉接頭連通的進氣孔。氣體從進氣管處進入旋轉接頭，然后進入進氣通道后從布氣孔處均勻排出，轉軸上的葉輪轉動使得污水產生攪動，空氣能快速與污水充分混合，污水中產生大量氣泡，污水中的懸浮顆粒、絮凝物最大程度與氣泡結合上升、積聚到頂部形成浮渣，浮渣最后進入集渣槽內并從排渣口處排掉，而氫水則從出水口處排出，從而實現污水中固液分離。

　　作為優選，所述的氣浮機本體頂部位于集渣槽的進口處設有轉動桿，轉動桿上固定有若干撥片，所述集渣槽的進口處設有傾斜的導渣板。撥片轉動，把積聚在污水頂面上的浮渣刮入集渣槽內。

　　作為優選，所述氣浮機本體的底部設有若干沉淀收集槽，每個沉淀收集槽的側面都設有排污口，所述氣浮機本體的底部側面設有分別與每個排污口連通的排污總管，所述的排渣口處設有與排污總管連通的排渣管。污水中有些大顆粒固體即使與氣泡結合也無法上浮，這些固體就會下沉并積聚到沉淀收集槽內，然后通過排污總管排掉，排渣口處的浮渣通過排渣管進入排污總管后排掉。

　　作為優選，相鄰兩個沉淀收集槽之間設有傾斜的擋板，擋板的高度從氣浮機本體左端到右端依次減小。無法上浮的固體顆粒會與擋板碰撞并沿著擋板下滑進入沉淀收集槽內，擋板是為了盡可能的把固體顆粒阻擋、使其沉淀，防止固體顆粒隨著水流進入排水口。

　　作為優選，所述氣浮機本體右端設有回流通道，所述回流通道的下端與氣浮機本體內的腔體連通，所述的出水口位于回流通道的頂部側面。氣浮處理后的污水中仍然殘留少量固體顆粒，處理后的水進入回流通道后，水流的流動方向發生改變，水流的動量損失、流速減慢，殘留的少量固體顆粒物會沿著回流通道的內壁沉淀。

　　因此，本實用新型具有能保證污水和氣體結合更加充分，污水中固體分離更加徹底的有益效果。
