申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號F01P9/02; B60K11/02

　　摘要

　　一種汽車廢水回收輔助散熱裝置，應用裝設于汽車的引擎室內部，包括：一儲水單元、一水位感測單元、一抽水單元、一霧化液體單元、一管路組、一溫度感知器、一控制單元;該儲水單元通過該管路組與該霧化液體單元及該抽水單元連接，并且該儲水單元內設有水位感測單元，該水位感測單元用以監控內部水位高度，該溫度感知器設于汽車的引擎室內部用以檢測內部溫度，該溫度感知器及該水位感測單元將所檢測的信號傳遞至該控制單元，并由該控制單元控制是否驅動該抽水單元抽水給霧化液體單元以冷卻該引擎室內部會產生熱量的裝置，達到大幅降低汽車引擎室內溫度的目的，從而可提升冷氣的冷凝器降溫效率，進而達到降低油耗的目的。

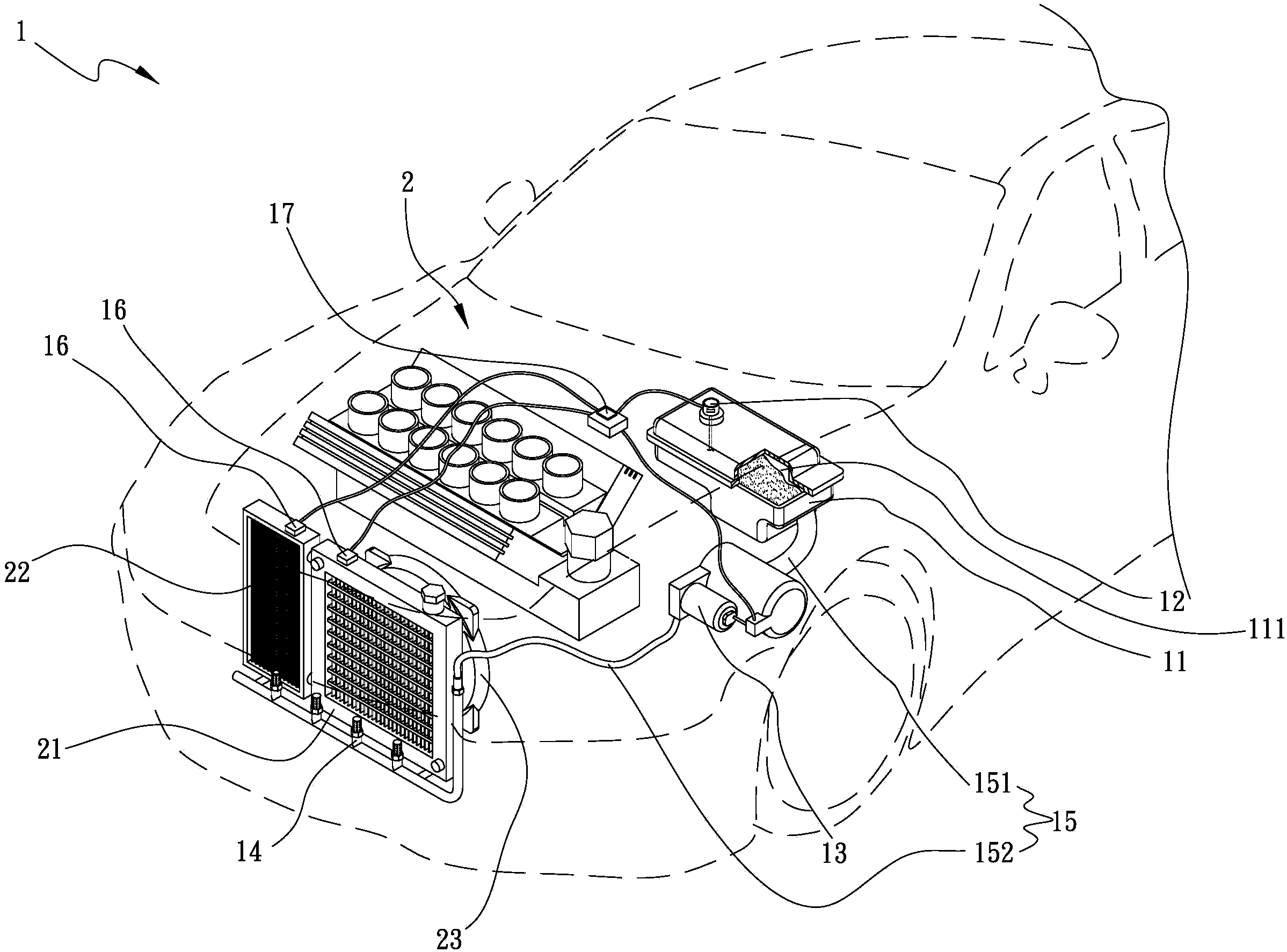

　　摘要附圖



　　權利要求書

　　1.一種汽車廢水回收輔助散熱裝置，應用裝設于一汽車的引擎室內，其特征在于：包括：

　　一儲水單元，具有一容水空間;

　　一水位感測單元，設于前述容水空間內用以感測容水空間水量;

　　一抽水單元，選擇設于該儲水單元內部或外部其中任一;

　　一管路組，具有一第一連接管及一第二連接管，所述第一連接管一端與儲水單元連接，另一端與前述抽水單元連接，所述第二連接管一端與該抽水單元連接;

　　一霧化液體單元，與前述第二連接管連接;

　　一溫度感知器，設于該汽車的引擎室內;

　　一控制單元，與前述溫度感知器及該水位感測單元電性連接，該控制單元接收該溫度感知器及該水位感測單元的檢測信號，進而控制該抽水單元是否動作。

　　2.如權利要求1所述的汽車廢水回收輔助散熱裝置，其特征在于：所述儲水單元為一水槽或水桶。

　　3.如權利要求2所述的汽車廢水回收輔助散熱裝置，其特征在于：該儲水單元接收汽車車體外部的廢水或一冷氣的冷凝器產生的冷凝水。

　　4.如權利要求1所述的汽車廢水回收輔助散熱裝置，其特征在于：該抽水單元為一抽水泵，所述抽水單元用來抽取該儲水單元的容水空間內部的水至該霧化液體單元進行霧化噴出。

　　5.如權利要求1所述的汽車廢水回收輔助散熱裝置，其特征在于：所述霧化液體單元為一霧化噴嘴頭。

　　6.如權利要求1所述的汽車廢水回收輔助散熱裝置，其特征在于：所述汽車的引擎室內還具有一水箱及一冷氣的冷凝器，所述霧化液體單元與該水箱和該冷氣的冷凝器對應組設。

　　7.如權利要求1所述的汽車廢水回收輔助散熱裝置，其特征在于：所述溫度感知器判斷汽車的引擎室的溫度是否過高，并回傳一溫度感測信號至該控制單元。

　　8.如權利要求1所述的汽車廢水回收輔助散熱裝置，其特征在于：水位感測單元檢測該容水空間內部的水位是否足夠，并回傳一水位感測信號至該控制單元。

　　說明書

　　汽車廢水回收輔助散熱裝置

　　技術領域

　　一種汽車廢水回收輔助散熱裝置，尤指一種能夠收集車外廢水以用來冷卻汽車水箱或引擎的汽車廢水回收輔助散熱裝置。

　　背景技術

　　汽車的冷氣具有一冷凝蒸發器及一散熱風扇，其冷凝散熱功能主要通過引擎的散熱水箱的散熱鰭片組實現，該散熱鰭片組直接裝設于該汽車水箱護罩前的自然進氣的位置，當車輛行駛時可通過自然的進氣氣流進行散熱冷卻，使該水箱及該冷凝蒸發器實現冷卻降溫，而為了進一步實現散熱冷卻的效果，于該冷凝蒸發器與引擎之間設置一可輔助散熱的散熱風扇，當外部自然進入的冷卻氣流不足或溫度較高時，通過該散熱風扇強制引導氣流對引擎、水箱或引擎室內部進行散熱，也可由該散熱風扇配合外部自然進氣提升引擎室內部整體散熱效果，同時，因夏季天氣氣溫時常超過35度，引擎室內部的溫度也高，使蒸發器以及引擎溫度上升，進而使得車內冷氣不冷，并且，為使車內降溫則勢必需要增加引擎轉速以提升帶動散熱風扇的轉速達到冷卻引擎室的目的，但如此一來會造成引擎油耗也相對提升，不僅不符環保需求且使使用者每月油錢大幅增加。

　　故如何在不另外改變車體方式的前提下達到使引擎室內部的溫度大幅降低進而減少油耗則為現今行業者需要改善的首要目標。

　　實用新型內容

　　為此，為解決上述現有技術的缺點，本實用新型的主要目的為提供一種能夠收集汽車外部廢水以用來冷卻汽車的引擎室內部溫度的汽車廢水回收輔助散熱裝置。

　　為達上述的目的，本實用新型提供一種裝設于一汽車的引擎室內的汽車廢水回收輔助散熱裝置，包括：一儲水單元、一水位感測單元、一抽水單元、一霧化液體單元、一管路組、一溫度感知器、一控制單元;

　　所述儲水單元具有一容水空間;該水位感測單元設于前述容水空間內用以感測容水空間水量;所述抽水單元選擇設于該儲水單元內部或外部其中任一;該管路組具有一第一連接管及一第二連接管，所述第一連接管一端與儲水單元連接，另一端與前述抽水單元連接，所述第二連接管一端與該抽水單元連接，另一端與該霧化液體單元連接;所述溫度感知器設于該汽車的引擎室內部;該控制單元與前述溫度感知器及該水位感測單元電性連接，該控制單元接收該溫度感知器及該水位感測單元的檢測信號，進而控制該抽水單元是否動作。

　　其中，所述儲水單元為一水槽或水桶其中任一。

　　其中，該儲水單元接收汽車車體外部的廢水如外部雨水或一冷氣的冷凝器產生的冷凝水其中任一。

　　其中，該抽水單元為一抽水泵，所述抽水單元用來抽取該儲水單元的容水空間內部的水至該霧化液體單元進行霧化噴出。

　　其中，所述霧化液體單元為一霧化噴嘴頭。

　　其中，所述汽車的引擎室內還具有一水箱及一冷氣的冷凝器，所述霧化液體單元與該水箱和該冷氣的冷凝器對應組設。

　　其中，所述溫度感知器判斷汽車的引擎室的溫度是否溫度，并回傳一溫度感測信號至該控制單元。

　　其中，水位感測單元檢測該容水空間內部的水位是否足夠，并回傳一水位感測信號至該控制單元。

　　通過本實用新型提供的汽車廢水回收輔助散熱裝置，可使汽車的引擎室內會產生熱量的裝置如水箱、冷凝蒸發器或引擎降溫，進而使引擎室內溫度大幅降低，提升車內冷氣的冷卻效率并減少汽車引擎運轉率而達到降低油耗的目的。
