申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號C02F1/50

　　摘要

　　本實用新型公開了一種用于水性防水涂料生產的水處理裝置，包括水箱模組、殺菌劑模組，其中，水箱模組包括水箱和安裝在水箱上的攪拌電機，水箱的下端設有出水閥門和下液位計，水箱的上端設有進水閥門和上液位計，攪拌電機帶動葉片在水箱內攪拌;殺菌劑模組包括殺菌劑桶，計量泵與殺菌劑桶聯通并將殺菌劑打入水箱中。本實用新型的水處理裝置能夠準確、及時的添加殺菌劑，改善了水質量，降低殺菌成本。

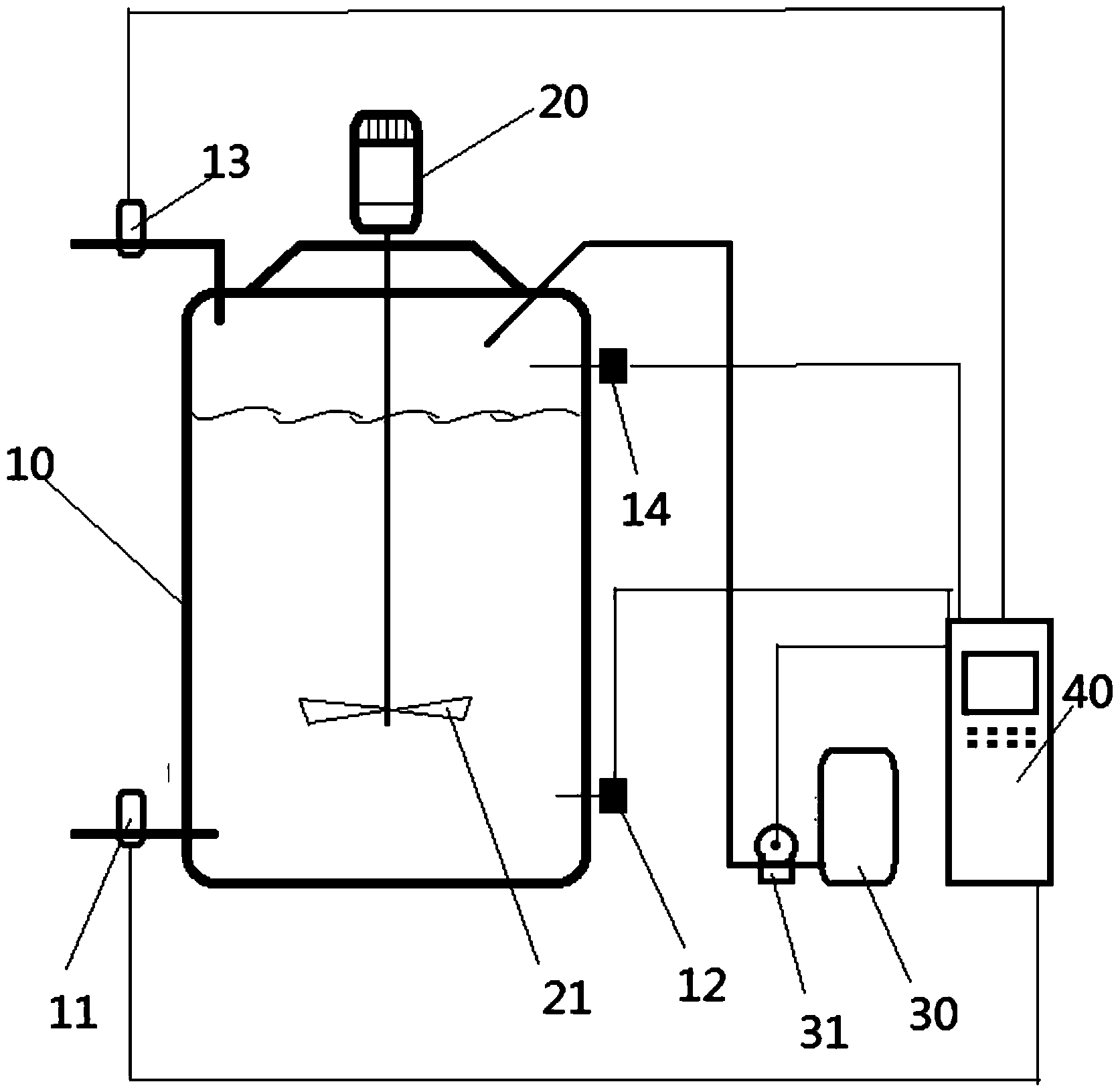

　　摘要附圖



　　權利要求書

　　1.一種用于水性防水涂料生產的水處理裝置，其特征在于包括水箱模組、殺菌劑模組，其中，水箱模組包括水箱和安裝在水箱上的攪拌電機，水箱的下端設有出水電磁閥門和下液位計，水箱的上端設有進水電磁閥門和上液位計，攪拌電機帶動葉片在水箱內攪拌;殺菌劑模組包括殺菌劑桶，計量泵與殺菌劑桶聯通并將殺菌劑打入水箱中。

　　2.根據權利要求1的用于水性防水涂料生產的水處理裝置，其特征在于水箱為塑料材質或不銹鋼材質的柱形結構。

　　3.根據權利要求1的用于水性防水涂料生產的水處理裝置，其特征在于出水電磁閥門和下液位計位于相對側，進水電磁閥門和上液位計位于相對側。

　　4.根據權利要求1的用于水性防水涂料生產的水處理裝置，其特征在于計量泵的水管連接至水箱的蓋體位置。

　　5.根據權利要求1的用于水性防水涂料生產的水處理裝置，其特征在于還包括控制模組，控制模組與出水電磁閥門、下液位計、進水電磁閥門、上液位計、攪拌電機、計量泵通訊連接。

　　說明書

　　一種用于水性防水涂料生產的水處理裝置

　　技術領域

　　本實用新型涉及一種水性防水涂料生產的水處理裝置，屬于水性防水涂料生產原料輔助處理裝置。

　　背景技術

　　水性防水涂料是目前民用建材市場上主要的防水產品，屬于環保節能類防水產品。其生產過程為通過混合乳液、水、助劑、粉填料等原料，制成符合國家標準的產品。

　　水性防水涂料生產需要用大量水，如果直接采用井水或自來水，存在細菌超標的問題;而一般采用的反滲透水處理裝置耗材成本較高，且水處理時會產生大量污水排放。

　　在傳統的化工生產和制藥工業中，在殺菌上的作法是將殺菌劑加入到水中。但此種作法在水性防水涂料生產中實用性較差，主要表現在一方面直接將殺菌劑加入到生產線的水桶中無法準確控制殺菌劑的用量導致殺菌劑浪費或用量不足;另一方面，如果直接在進水管路上混入殺菌劑則需要根據生產線用水需要頻繁調整殺菌劑的添加次數和用量，導致生產成本過高。

　　發明內容

　　針對現有技術的不足，本實用新型公開了一種用于水性防水涂料生產工藝的水處理裝置，該裝置將水供應部分和殺菌部分模塊化設計，能同時準確得知進水量，也能控制殺菌劑的用量，從而可以實現殺菌劑的精確添加，保證殺菌效果，同時又減少無意義的殺菌劑消耗，降低生產成本。

　　具體地說，本實用新型是通過如下技術方案實現的：

　　一種用于水性防水涂料生產的水處理裝置，包括水箱模組、殺菌劑模組，其中，水箱模組包括水箱和安裝在水箱上的攪拌電機，水箱的下端設有出水電磁閥門和下液位計，水箱的上端設有進水電磁閥門和上液位計，攪拌電機帶動葉片在水箱內攪拌;殺菌劑模組包括殺菌劑桶，計量泵與殺菌劑桶聯通并將殺菌劑打入水箱中。

　　通過上述結構，利用上、下液位計可準確得知水箱中的加水量，并據此控制加水或停止加水;基于上、下液位計檢測到的水箱中的水量，開啟計量泵從殺菌劑桶向水箱中打入定量殺菌劑，并開啟攪拌分散，實現殺菌劑在水箱內的充分分散和溶解。

　　在本實用新型中，所用水箱不受到特別限制，一般為為塑料材質或不銹鋼材質的柱形結構，便于生產和安裝。

　　為了防止進出水過程對液位計測量準確度的影響，出水電磁閥門和下液位計位于相對側，進水電磁閥門和上液位計位于相對側。

　　為了將殺菌劑充分溶解在水箱的水中，計量泵的水管連接至水箱的蓋體位置。

　　為了實現水處理裝置的自動化運行，上述水處理裝置還包括控制模組，控制模組與出水電磁閥門、下液位計、進水電磁閥門、上液位計、攪拌電機、計量泵通訊連接。

　　上述的控制模組，通常為基于ARM或MIPS微處理器結構的SOC、單片機或基于X86微處理器結構的電腦，控制模組根據液位計檢測到的水量狀態通過開啟或關閉對應的電磁閥門控制進水和出水，并在注水完成后啟動計量泵從殺菌劑桶向水箱打入殺菌劑。上述整個控制過程可自動運行，提高了生產效率。
