申請日2015.09.30
公開(公告)日2016.01.27
IPC分類號F28C1/00; F28F25/00
摘要
本實用新型提供了一種用于易結垢污水的冷卻塔，包括塔體、設置在塔體上部的散水器和設置塔體上部的風機，所述塔體上散水器下設置敞口的布水器，所述塔體兩側設有導風機構，所述塔體內設有若干層緩降層。保證了污水的布水均勻，提高降溫效率及連續運行率，布水形式及填料形式便于清理，填料可重復利用，保證降溫效率的穩定性。

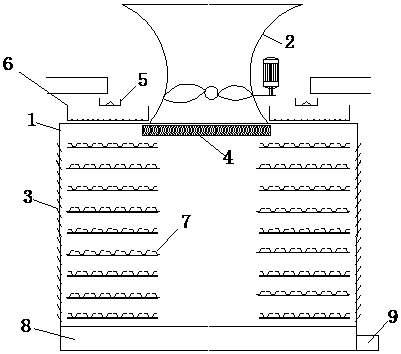

摘要附圖
權利要求書
1.一種用于易結垢污水的冷卻塔，其特征在于：包括塔體、設置在塔體上部的散水器和設置塔體上部的風機，所述塔體上散水器下設置敞口的布水器，所述塔體兩側設有導風機構，所述塔體內設有若干層緩降層。
2.如權利要求1所述的用于易結垢污水的冷卻塔，其特征在于：所述布水器包括設置在塔體上部的若干個布水孔和設置在布水孔周側的圍板。
3.如權利要求2所述的用于易結垢污水的冷卻塔，其特征在于：所述布水孔直徑為12～18mm，孔距20～50mm。
4.如權利要求2所述的用于易結垢污水的冷卻塔，其特征在于：所述圍板的寬度不大于緩降層的寬度。
5.如權利要求1所述的用于易結垢污水的冷卻塔，其特征在于：所述導風機構包括設置在塔體兩側的若干個導風板，所述導風板與水平線的夾角為60度。
6.如權利要求5所述的用于易結垢污水的冷卻塔，其特征在于：任意相鄰兩個導風板之間的間隔為200～250mm。
7.如權利要求1所述的用于易結垢污水的冷卻塔，其特征在于：所述緩降層包括支撐板和設置在支撐板的若干個梯形塊。
8.如權利要求7所述的用于易結垢污水的冷卻塔，其特征在于：所述梯形塊長1200mm，寬350～400mm，相鄰梯形塊之間的間距為50mm，所述梯形塊之間的支撐板上設有通氣孔，所述通氣孔直徑30～40mm。
9.如權利要求7所述的用于易結垢污水的冷卻塔，其特征在于：相鄰緩降層之間的間距為0.5m，相鄰緩降層上下對應。
10.如權利要求1所述的用于易結垢污水的冷卻塔，其特征在于：所述風機包括設置在塔體上部的雙曲面斷面結構的風筒、位于風筒內的葉片和設置在風筒外與葉片連接的電機，所述塔體下部設置收水槽，所述收水槽上設有出水管，所述出水管上設有閥門。
說明書
一種用于易結垢污水的冷卻塔
技術領域
本實用新型涉及冷卻塔技術領域，特別涉及一種用于易結垢污水的冷卻塔。
背景技術
冷卻塔是一種熱交換裝置，一般是利用空氣與熱水介質在塔內以填料為媒介進行熱交換，從而廢熱傳輸給空氣再散入大氣，使熱水降溫。在電力、石油、化工工業生產及日常生活中因工藝需要應用較多，但從形式上分冷卻塔主要有橫流式和逆流式冷卻塔，常規冷卻塔主要是處理循環冷卻水，水質清凈，填料形式主要是采用接觸面較大的蜂窩型集成填料。雖然在使用過程中也會出現鈣鎂成分的垢體，但結構速度低，通過常規阻垢劑即可保證正常的運行。而針對于溫度較高、結垢速度快的污水降溫冷卻塔較少，主要是由于污水含雜質較多、懸浮物含量高、離子成分及含量復雜，部分污水在冷卻過程中離子溶解度發生劇烈變化易于快速形成結晶體而附著于填料上，造成蜂窩狀填料縫隙堵塞，失去過水能力及換熱能力，同時造成填料、布水噴頭報廢，更換費用高。雖然針對污水的降溫出現過鼓風式污水冷卻塔，但能耗大，噪聲大，且無法解決填料堵塞的問題，而采用無填料的形式降溫效率又無法保證。特別是對于酒精廢水兩級厭氧(高溫厭氧+中溫厭氧)回收沼氣能源工藝中，高溫厭氧53℃，中溫厭氧37℃，厭氧工藝對溫度的要求較高，敏感度強。高溫厭氧處理后的有機廢水中含有大量的磷酸根、鎂離子、銨離子，在高溫向中溫過度的過程中形成磷酸銨鎂結晶速度快，結晶體致密堅硬，微溶于水及酸堿，使用常規冷卻塔布水管、填料短時間可堵塞，無法正常連續運行，且一旦結垢清理難度大，費用高，一般的藥劑及阻垢劑對該結晶過程基本無阻垢作用。給該項廢水處理制取生物能源的技術推廣和應用造成了一定的影響。
實用新型內容
本發明是提供一種適用于易結垢、雜質及懸浮物含量高的污水降溫冷卻塔裝置。
為實現上述目的，本實用新型采用的技術方案是：一種用于易結垢污水的冷卻塔，包括塔體、設置在塔體上部的散水器和設置塔體上部的風機，所述塔體上散水器下設置敞口的布水器，所述塔體兩側設有導風機構，所述塔體內設有若干層緩降層。
所述布水器包括設置在塔體上部的若干個布水孔和設置在布水孔周側的圍板。
所述布水孔直徑為12～18mm，孔距20～50mm。
所述圍板的寬度不大于緩降層的寬度。
所述導風機構包括設置在塔體兩側的若干個導風板。
任意相鄰兩個導風板之間的間隔為200～250mm。
所述導風板與水平線的夾角為60度。
所述緩降層包括支撐板和設置在支撐板的若干個梯形塊。
所述梯形塊長1200mm，寬350～400mm，相鄰梯形塊之間的間距為50mm。
所述梯形塊之間的支撐板上設有通氣孔。
所述通氣孔直徑30～40mm。
相鄰緩降層之間的間距為0.5m，相鄰緩降層上下對應。
所述風機包括設置在塔體上部的雙曲面斷面結構的風筒、位于風筒內的葉片和設置在風筒外與葉片連接的電機。
所述塔體下部設置收水槽，所述收水槽上設有出水管，所述出水管上設有閥門。
本發明的有益效果：本發明適用于污水介質降溫使用，特別是高濃度有機廢水“高中溫兩級厭氧處理”中一級高溫厭氧出水的降溫處理，解決了磷酸銨鎂結晶問題對冷卻塔無法連續運行的影響。保證了污水的布水均勻，提高降溫效率及連續運行率，布水形式及填料形式便于清理，填料可重復利用，保證降溫效率的穩定性。
