申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開一種線路板工業廢水高效處理系統，包括有依工藝順序連接的集水池、酸析池、混凝分離池、中和池、有機氧化池、多介質過濾器、活性炭過濾器、保安過濾器、高壓水泵、反滲透裝置及回用水存儲池;其中，該酸析池、混凝分離池及有機氧化池的輸出端均包括有污泥輸出端和廢液輸出端，其廢液輸出端依前述工藝順序連接至下一環節，其污泥輸出端則分別經螺桿排污泵連接至污泥處理裝置;應用本實用新型之廢水處理系統，能夠有效控制廢水中污染物，尤其是，其處理效率及廢水回用率均得到很大程度的提高。

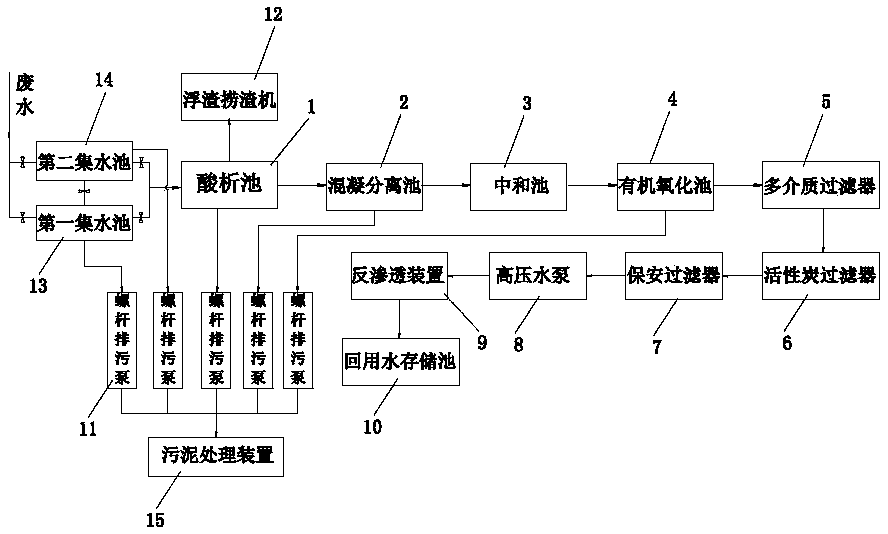

　　摘要附圖



　　權利要求書

　　1.一種線路板工業廢水高效處理系統，其特征在于：包括有依工藝順序連接的集水池、酸析池、混凝分離池、中和池、有機氧化池、多介質過濾器、活性炭過濾器、保安過濾器、高壓水泵、反滲透裝置及回用水存儲池;其中，該酸析池、混凝分離池及有機氧化池的輸出端均包括有污泥輸出端和廢液輸出端，其廢液輸出端依前述工藝順序連接至下一環節，其污泥輸出端則分別經螺桿排污泵連接至污泥處理裝置。

　　2.根據權利要求1所述的線路板工業廢水高效處理系統，其特征在于：所述集水池包括有第一集水池和第二集水池，該第一集水池和第二集水池均具有進水管、出水管及底部排污管;該第一集水池和第二集水池的進水管的輸入側共同連接車間廢水總管;該第一集水池和第二集水池的出水管的輸出側共同連接酸析池輸入管，該酸析池輸入管連接至酸析池輸入端;該第一集水池和第二集水池的進水管、出水管上均各自配置有開關閥;該第一集水池和第二集水池的排污管則分別經各自配置的螺桿排污泵連接至污泥處理裝置。

　　3.根據權利要求2所述的線路板工業廢水高效處理系統，其特征在于：所述第一集水池和第二集水池之間連通有移液管，且該移液管上亦配置有開關閥。

　　4.根據權利要求1所述的線路板工業廢水高效處理系統，其特征在于：所述酸析池配置有自動浮渣撈渣機。

　　5.根據權利要求1所述的線路板工業廢水高效處理系統，其特征在于：所述保安過濾器包括有中空筒體及安裝于筒體內部的濾網，該筒體內壁及外壁均設置有防銹耐腐蝕層，該中空筒體內配置有用于自動清除濾網表面污物的除污刷，該中空筒體底部開設有可自動開合的卸污口。

　　說明書

　　線路板工業廢水高效處理系統

　　技術領域

　　本實用新型涉及工業廢水處理領域技術，尤其是指一種線路板工業廢水高效處理系統。

　　背景技術

　　目前，線路板的生產已成為電子行業的重要基礎產業，線路板在生產過程中，會產生大量廢水，有些企業對這些廢水進行了處理及回用，但是其廢水處理效率較低，能夠回用于企業生產的可用水較少，導致企業所花成本較高，不利于企業環保工程的推廣動作。

　　而一般情況下，線路板生產廢水經處理后的可回用水又會應用于線路板生產制程中，可是，線路板生產制程中對水質要求很高，傳統技術中專門針對線路板廢水的處理系統，其難以有效控制污物達標。

　　因此，需要研究出一種新的技術方案來解決上述問題。

　　實用新型內容

　　有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種線路板工業廢水高效處理系統，其應用本實用新型之廢水處理系統，能夠有效控制廢水中污染物，尤其是，其處理效率及廢水回用率均得到很大程度的提高。

　　為實現上述目的，本實用新型采用如下之技術方案：

　　一種線路板工業廢水高效處理系統，包括有依工藝順序連接的集水池、酸析池、混凝分離池、中和池、有機氧化池、多介質過濾器、活性炭過濾器、保安過濾器、高壓水泵、反滲透裝置及回用水存儲池;其中，該酸析池、混凝分離池及有機氧化池的輸出端均包括有污泥輸出端和廢液輸出端，其廢液輸出端依前述工藝順序連接至下一環節，其污泥輸出端則分別經螺桿排污泵連接至污泥處理裝置。

　　作為一種優選方案，所述集水池包括有第一集水池和第二集水池，該第一集水池和第二集水池均具有進水管、出水管及底部排污管;該第一集水池和第二集水池的進水管的輸入側共同連接車間廢水總管;該第一集水池和第二集水池的出水管的輸出側共同連接酸析池輸入管，該酸析池輸入管連接至酸析池輸入端;該第一集水池和第二集水池的進水管、出水管上均各自配置有開關閥;該第一集水池和第二集水池的排污管則分別經各自配置的螺桿排污泵連接至污泥處理裝置。

　　作為一種優選方案，所述第一集水池和第二集水池之間連通有移液管，且該移液管上亦配置有開關閥。

　　作為一種優選方案，所述酸析池配置有自動浮渣撈渣機。

　　作為一種優選方案，所述保安過濾器包括有中空筒體及安裝于筒體內部的濾網，該筒體內壁及外壁均設置有防銹耐腐蝕層，該中空筒體內配置有用于自動清除濾網表面污物的除污刷，該中空筒體底部開設有可自動開合的卸污口。

　　本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知，其主要是通過集水池、酸析池、混凝分離池、中和池、有機氧化池、多介質過濾器、活性炭過濾器、保安過濾器、高壓水泵、反滲透裝置及回用水存儲池的設置，形成一種新型的廢水處理系統，應用該廢水處理系統，能夠有效控制廢水中污染物，尤其是，其處理效率及廢水回用率均得到很大程度的提高。

　　為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明。
