申請日2015.11.10
公開(公告)日2016.03.30
IPC分類號E03F5/02; E03F5/14; E03F5/16
摘要
本實用新型公開了一種適用于污水管網入戶的窨井和污水管網。適用于污水管網入戶的窨井包括：設有進水口的隔油室，其底部設有活動集淤槽;頂部開口的清水室，其包括用于打開或關閉清水室開口的第一活動蓋板;以及設有出水口的出水室;隔油室與清水室之間設有第一擋板，第一擋板的第一端部設置在隔油室的頂部，其第二端部與活動集淤槽之間具有用于連通隔油室與清水室的第一連接口;清水室與出水室之間設有第二擋板，第二擋板的第一端部設置在清水室的底部，其第二端部與清水室的頂部之間具有用于連通清水室與出水室的第二連接口。本實用新型的窨井可以能夠有效隔離廚余油脂、防止污水中的垃圾在污水管網中堆積，從而保證污水管網通水暢通。
權利要求書
1.一種適用于污水管網入戶的窨井，其特征在于，包括：
隔油室，所述隔油室設有進水口，其底部設有活動集淤槽;
清水室，所述清水室頂部開口，且設有一用于打開或關閉清水室開口的第一活動蓋板;以及
出水室，所述出水室上設有一出水口;
所述隔油室與清水室之間設有第一擋板，所述第一擋板的第一端部設置在所述隔油室的頂部，其第二端部與所述活動集淤槽之間具有一第一連接口，所述第一連接口用于連通所述隔油室與清水室;
所述清水室與出水室之間設有第二擋板，所述第二擋板的第一端部設置在所述清水室的底部，其第二端部與所述清水室的頂部之間具有一第二連接口，所述第二連接口用于連通所述清水室與出水室。
2.如權利要求1所述的適用于污水管網入戶的窨井，其特征在于：
所述第一擋板的第一端部可拆卸地設置在所述隔油室的頂部;
和/或;
所述第二擋板的第一端部可拆卸地設置在所述清水室的底部。
3.如權利要求2所述的適用于污水管網入戶的窨井，其特征在于：
所述清水室的底部設有用于安裝所述第二擋板的卡槽。
4.如權利要求1所述的適用于污水管網入戶的窨井，其特征在于：
所述活動集淤槽上設有一推送桿，所述推送桿的第一端部設置在所述活動集淤槽上，其第二端部可拆卸地設置在所述第一擋板上，所述推送桿用于拖動所述活動集淤槽。
5.如權利要求1至4任一項權利要求所述的適用于污水管網入戶的窨井，其特征在于：
所述隔油室頂部開口，且設有一可打開或關閉隔油室的開口的第二活動蓋板。
6.如權利要求5所述的適用于污水管網入戶的窨井，其特征在于：
所述隔油室內還設有一集油裝置，用于收集所述隔油室內污水的油污。
7.如權利要求6所述的適用于污水管網入戶的窨井，其特征在于：
所述集油裝置包括一活動集油槽、一活動集油板、一提拉繩，所述活動集油槽可拆卸地設置在所述第一擋板上，所述活動集油板的第一端部與所述活動集油槽的槽口鉸接，其第二端部與所述提拉繩連接，所述提拉繩用于向上提拉所述活動集油板，使活動集油板收集的油污進入所述活動集油槽。
8.如權利要求1、2、3、4、6、7任一項權利要求所述的適用于污水管網入戶的窨井，其特征在于：
所述第一連接口處和/或所述第二連接口處設有過濾網。
9.一種污水管網，其特征在于：
所述污水管網包括權利要求1至8任一項權利要求所述的窨井。
說明書
一種適用于污水管網入戶的窨井和污水管網
技術領域
本實用新型涉及污水管網結構設計領域，尤指一種適用于污水管網入戶的窨井以及污水管網。
背景技術
現有的農村污水管網入戶窨井一般采用磚砌窨井或者塑料窨井。為了確保污水主管道的通暢性，防止污水主管道發生堵塞，入戶窨井應具備便于檢查、便于清理、具有一定的垃圾等異物沉淀或截留作用，特別是接廚房的入戶窨井更應具有隔油作用，防止廚房油污進入污水管道，導致管道堵塞或管道過水截面積變小等問題。
市場上現有多種塑料窨井，綜合而言，現有的入戶塑料窨井存在的問題如下：入戶窨井進水口、窨井過水處、出水口三處呈水平，不具備生活垃圾、廚余垃圾等異物的沉淀或截留作用，加之農村農戶用水量較小，這樣容易導致生活垃圾在管道中堆積，導致管道通水不暢。并且現有的接廚房的入戶窨井不具備隔油的特性，容易導致油污粘附在污水管道內壁，導致管道堵塞或者管道過水截面積變小從而使得生活垃圾等異物被截留在管道內，最終導致管道堵塞。
因此，本申請人致力于提供一種適用于污水管網入戶的窨井以及污水管網，窨井可以能夠有效防止污水中的垃圾在污水管網中堆積，從而保證污水管網通水暢通。
實用新型內容
本實用新型的目的是提供一種適用于污水管網入戶的窨井以及污水管網，窨井可以能夠有效防止污水中的垃圾在污水管網中堆積，從而保證污水管網通水暢通。
為解決上述技術問題，本實用新型提供了一種適用于污水管網入戶的 窨井，包括：隔油室，所述隔油室設有進水口，其底部設有活動集淤槽;清水室，所述清水室頂部開口，且設有一用于打開或關閉清水室開口的第一活動蓋板;以及出水室，所述出水室上設有一出水口。
所述隔油室與清水室之間設有第一擋板，所述第一擋板的第一端部設置在所述隔油室的頂部，其第二端部與所述活動集淤槽之間具有一第一連接口，所述第一連接口用于連通所述隔油室與清水室。
所述清水室與出水室之間設有第二擋板，所述第二擋板的第一端部設置在所述清水室的底部，其第二端部與所述清水室的頂部之間具有一第二連接口，所述第二連接口用于連通所述清水室與出水室。

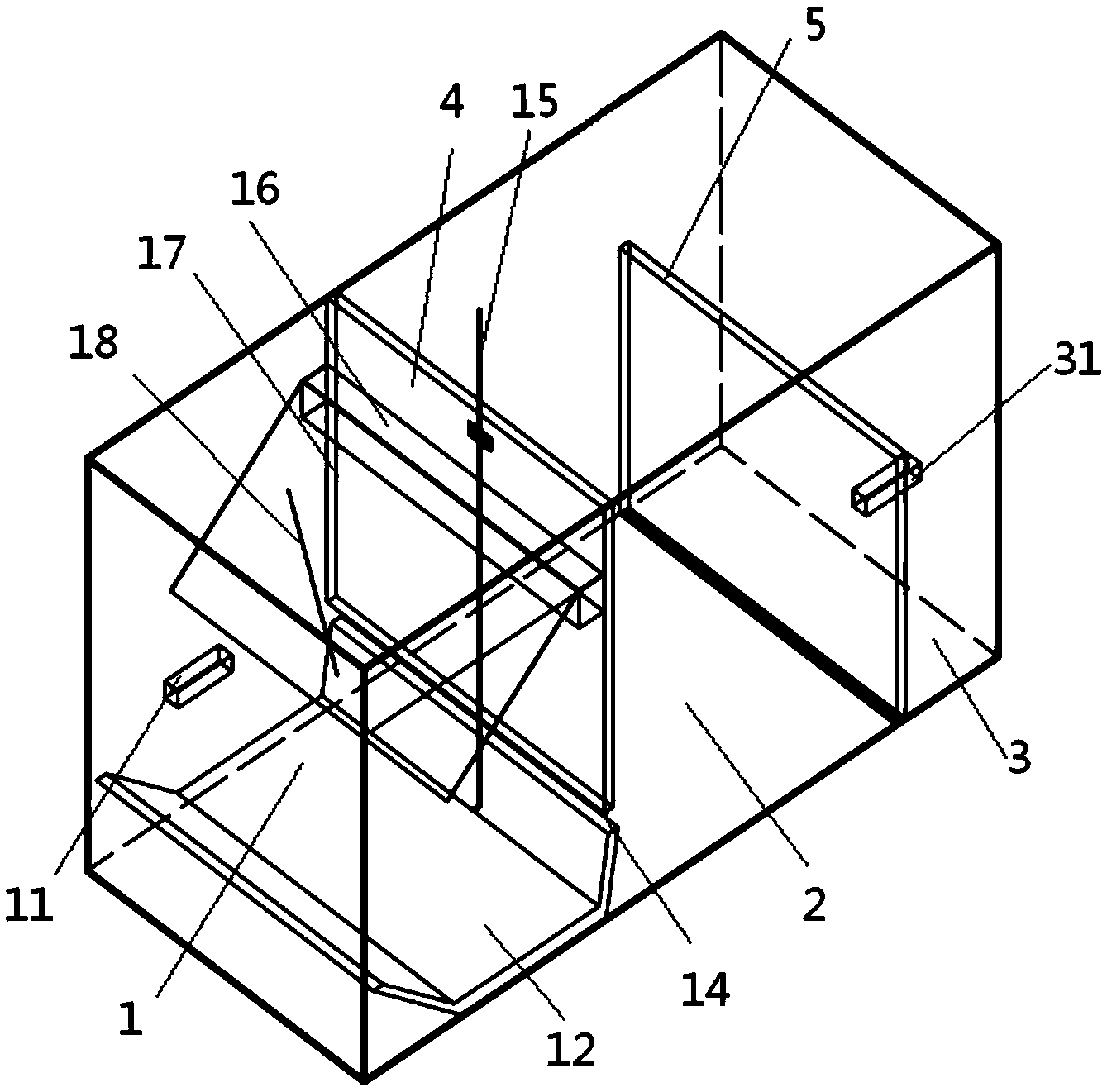

本實用新型的適用于污水管網入戶的窨井通過第一擋板和第二擋板將其整體分為三個區域：隔油室、清水室、出水室，并且在隔油室的底部設有一活動集淤槽，污水從隔油室上的進水口進入窨井，污水中的污泥雜質等沉淀在活動集油槽中，除去污泥雜質后的污水經第一連接口從隔油室進入清水室，再經第二連接口從清水室進入出水室，最后從出水室的出水口流出窨井。由于第二擋板的設置，隔油室與清水室內均會儲存一定的污水，這樣可以使隔油室污水中淤泥在隔油室中沉淀。需要清理窨井中的淤泥時，將清水室上的第一活動蓋板打開，將活動集淤槽從隔油室經第一連接口拖到清水室，再將活動集淤槽從清水室開口取出，清理完其中收集的淤泥后，將活動集淤槽放回隔油室。
優選地，所述第一擋板的第一端部可拆卸地設置在所述隔油室的頂部;和/或;所述第二擋板的第一端部可拆卸地設置在所述清水室的底部。
當需要清理活動集淤槽中的淤泥時，可以將第一擋板和/或第二擋板從窨井中取出，這樣方便將活動集淤槽從窨井中取出。并且將第二擋板取出可以將窨井中的污水全部排出，這樣進一步方便了將活動集淤槽從窨井中取出。
優選地，所述清水室的底部設有用于安裝所述第二擋板的卡槽。
卡槽方便第二擋板的安裝和拆卸。
優選地，所述活動集淤槽上設有一推送桿，所述推送桿的第一端部設 置在所述活動集淤槽上，其第二端部可拆卸地設置在所述第一擋板上，所述推送桿用于拖動所述活動集淤槽。
利用推送桿推送活動集淤槽，方便活動集淤槽在隔油室和清水室之間移動。
優選地，所述隔油室頂部開口，且設有一可打開或關閉隔油室的開口的第二活動蓋板。
通過第二活動蓋板打開隔油室可以用于觀測隔油室內的情況。
優選地，所述隔油室內還設有一集油裝置，用于收集所述隔油室內污水的油污。
通過集油裝置收集污水中的油污，避免污水中的油污粘附在污水管網中的管道內壁上，導致管道堵塞或者管道過水截面積變小從而使得生活垃圾等異物被截留在管道內，最終導致管道堵塞。
優選地，所述集油裝置包括一活動集油槽、一活動集油板、一提拉繩，所述活動集油槽可拆卸地設置在所述第一擋板上，所述活動集油板的第一端部與所述活動集油槽的槽口鉸接，其第二端部與所述提拉繩連接，所述提拉繩用于向上提拉所述活動集油板，使活動集油板收集的油污進入所述活動集油槽。
優選地，所述第一連接口處和/或所述第二連接口處設有過濾網。
過濾網可以進一步過濾沒有在隔油室中沉淀的污泥雜質。
本實用新型還公開了一種污水管網，所述污水管網包括上述窨井。
窨井可以有效去除污水中的淤泥垃圾，并且還可以進一步除去污水中的油污，從而有效保證污水管網中的污水流通順暢。
綜上所述，本實用新型的適用于污水管網入戶的窨井和污水管網可以實現以下有益效果：
1、本實用新型的窨井分為隔油室、清水室、出水室，通過在隔油室中設置活動集淤槽來收集污水中的污泥雜質，再將活動集淤槽從清水池的開口處取出，并清理其中的污泥雜質，從而有效去除經過窨井的污水中的污泥雜質。
2、本實用新型的窨井將第一擋板和/或第二擋板設為可拆卸形式的，在活動集淤槽上設置推送桿，均方便將活動集淤槽從窨井中取出。
3、本實用新型的窨井在隔油室內設有集油裝置，可以有效去除污水中的油污，避免污水中的油污粘附在污水管網中的管道內壁上，保證污水在污水管網流通順暢,并有效隔離廚余油脂。
4、本實用新型的污水管網設有如上所述的窨井，通過窨井有效去除污水中的淤泥垃圾，以及進一步去除污水中的油污，從而有效避免管道堵塞，保證污水在污水管網中流通順暢。
