申請日2015.10.27

　　公開(公告)日2016.01.20

　　IPC分類號B01D36/04; C02F9/14

　　摘要

　　本發明屬于一種水泥污水處理與循環利用系統，包括水泥污水處理裝置和污水循環利用裝置;所述水泥污水處理裝置包括混凝土水池，混凝土水池的底部呈臺階狀，且第一臺階面所處的高度高于第二臺階面;第一臺階面上方自左至右依次設置有沉淀池、分離池、一級過濾池和二級過濾池，第二臺階面上方設置有集水池。本發明既處理了含有水泥顆粒的污水，又將水泥顆粒回收用作建筑材料，同時可以將凈化處理后的污水得到循環利用，既可避免環境污染，又可節約資源，經濟和社會效益顯著。

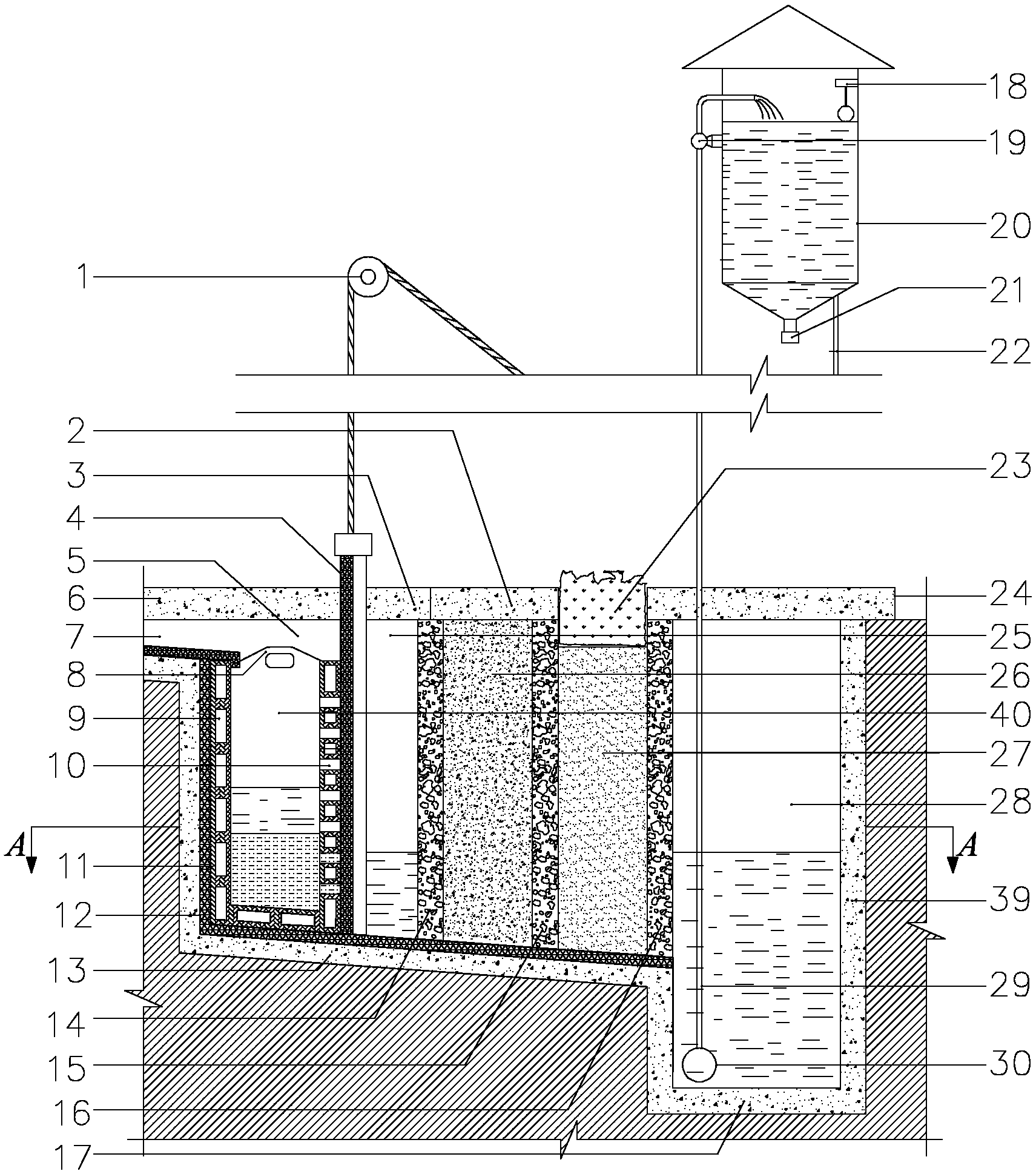

　　摘要附圖



　　權利要求書

　　1.一種水泥污水處理與循環利用系統，其特征在于，包括水泥污水處理裝置和污水循環利用裝置;所述水泥污水處理裝置包括混凝土水池，混凝土水池的底部呈臺階狀，且第一臺階面所處的高度高于第二臺階面;第一臺階面上方依次設置有沉淀池、分離池、一級過濾池和二級過濾池，第二臺階面上方設置有集水池;沉淀池和分離池通過防水隔板隔開，分離池和一級過濾池通過第一透水隔板隔開，一級過濾池和二級過濾池通過第二透水隔板隔開，二級過濾池和集水池通過第三透水隔板隔開;所述污水循環利用裝置包括自下而上順次連接的網籃、抽水管、水泵和水塔，網籃位于集水池底部，水塔位于集水池上方。

　　2.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于，所述第一臺階面為一傾斜面，傾斜面高度較低的一側與第二臺階面鄰接。

　　3.如權利要求2所述的污水處理與循環利用裝置，其特征在于，所述傾斜面的坡度為3-5%。

　　4.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于，所述沉淀池、分離池、一級過濾池和集水池上方均設置有蓋板。

　　5.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于，所述沉淀池、分離池、一級過濾池和二級過濾池的內側壁及第一臺階面上方均設置有像膠內襯。

　　6.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于：所述沉淀池內設置有用橡膠材料制成的砌塊成型模具，所述砌塊成型模具是一種內部設置有多個隔室的箱型容器，箱型容器內壁與隔室之間、以及隔室與隔室之間設置有相互連通用以方便取出砌塊成型模具內已硬化水泥石的氣囊腔，隔室靠近防水隔板的一側開有多個排水孔;砌塊成型模具上設置有把手。

　　7.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于：防水隔板上方連接有起吊滑輪。

　　8.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于：所述水塔底部連接供水管;水塔上部安裝有液位限制器;所述水塔為中間圓筒、上下圓錐筒的結構形式，底部設置有檢查口。

　　9.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于：所述混凝土水池前壁內側分別設置有第一卡槽、第三卡槽、第五卡槽、第七卡槽，所述混凝土水池后壁內側分別設置有第二卡槽、第四卡槽、第六卡槽、第八卡槽;防水隔板的兩端分別卡在第一卡槽和第二卡槽內，第一透水隔板的兩端分別卡在第三卡槽和第四卡槽內，第二透水隔板的兩端分別卡在第五卡槽和第六卡槽內，第三透水隔板的兩端分別卡在第七卡槽和第八卡槽內。

　　10.如權利要求1所述的水泥污水處理與循環利用系統，其特征在于：所述一級過濾池和二級過濾池內填充對水泥污水具有吸附和凈化作用的材料;所述二級過濾池頂部設置有水草種植區。

　　說明書

　　一種水泥污水處理與循環利用系統

　　技術領域

　　本發明屬于環境保護污水處理技術領域，具體涉及一種水泥污水處理與循環利用系統。

　　背景技術

　　當前，中國建筑業的發展帶來對水泥及其制品的大量需求，水泥生產帶來的環境污染和資源消耗問題也愈加嚴重。因此，在建筑業和水泥材料工業，注重節能減排已成為共識，在對水泥這種高耗能材料的使用中，盡量做到物盡其用。而在科研或檢測機構的水泥攪拌室或生產企業的混凝土攪拌站，沖洗由水泥粘附污染的器具時都將產生大量攜帶水泥顆粒的污水，如果將這些污水直接排入常規市政排水系統將造成管道堵塞，隨意露天排放不僅污染周圍環境，也浪費水資源，而污水中的水泥顆粒也有回收利用價值，為此，在資源日趨短缺，環境污染不斷加重的今天，很有必要設計一種水泥污水處理與循環利用系統，以獲得較好的經濟效益和環境效益。

　　發明內容

　　本發明的目的是提供一種結構簡單、處理效果好的水泥污水處理與循環利用系統。

　　為實現上述目的，本發明采用的技術方案是，一種水泥污水處理與循環利用系統，包括水泥污水處理裝置和污水循環利用裝置;所述水泥污水處理裝置包括混凝土水池，混凝土水池的底部呈臺階狀，且第一臺階面所處的高度高于第二臺階面;第一臺階面上方自左至右依次設置有沉淀池、分離池、一級過濾池和二級過濾池，第二臺階面上方設置有集水池;沉淀池和分離池通過防水隔板隔開，分離池和一級過濾池通過第一透水隔板隔開，一級過濾池和二級過濾池通過第二透水隔板隔開，二級過濾池和集水池通過第三透水隔板隔開;所述污水循環利用裝置包括自下而上順次連接的網籃、抽水管、水泵和水塔，網籃位于集水池底部，水塔位于集水池上方。

　　所述第一臺階面為一傾斜面，傾斜面高度較低的一側與第二臺階面鄰接：所述傾斜面的坡度優選為3-5%。

　　所述沉淀池、分離池、一級過濾池和集水池上方均設置有蓋板。

　　所述沉淀池、分離池、一級過濾池和二級過濾池的內側壁及第一臺階面的上方均設置有像膠內襯。

　　所述沉淀池內設置有用橡膠材料制成的砌塊成型模具，所述砌塊成型模具是一種內部設置有多個隔室的箱型容器，箱型容器內壁與隔室之間、以及隔室與隔室之間設置有相互連通用以方便取出砌塊成型模具內已硬化水泥石的氣囊腔，隔室靠近防水隔板的一側開有多個排水孔;砌塊成型模具上設置有把手。

　　防水隔板上方連接有便于提升操作的起吊滑輪，在將沉淀硬化的水泥石和澄清液分離時要將防水隔板提起，砌塊成型模具隔室內的澄清液經排水孔進入分離池。

　　所述水塔底部連接供水管;水塔上部安裝有液位限制器;所述水塔為中間圓筒、上下圓錐筒的結構形式，底部設置有便于排污和檢修的檢查口。

　　所述混凝土水池前壁內側分別設置有第一卡槽、第三卡槽、第五卡槽、第七卡槽，所述混凝土水池后壁內側分別設置有第二卡槽、第四卡槽、第六卡槽、第八卡槽;防水隔板的兩端分別卡在第一卡槽和第二卡槽內，第一透水隔板的兩端分別卡在第三卡槽和第四卡槽內，第二透水隔板的兩端分別卡在第五卡槽和第六卡槽內，第三透水隔板的兩端分別卡在第七卡槽和第八卡槽內。

　　所述一級過濾池和二級過濾池內填充對水泥污水具有吸附和凈化作用的材料，如輕質陶砂和普通天然細砂;所述二級過濾池頂部設置有可美化環境和凈化污水的水草種植區。。

　　所述第一透水隔板、第二透水隔板和第三透水隔板均由透水混凝土材料制成，孔隙率宜為5～20%。

　　本發明產生的有益效果是：橡膠材料制成的砌塊成型模具內設置的氣囊腔可方便將隔室內硬化的水泥石與池壁脫離并取出，而且，滿足建筑砌塊模數要求的隔室尺寸可使沉淀硬化的水泥石直接作為建筑材料使用;當一級過濾池和二級過濾池內填充的污水凈化和過濾材料以及第一透水隔板、第二透水隔板和第三透水隔板對污水的過濾和凈化效果降到一定程度后卡槽的設計方便對填充材料和各層板進行更換，而且替換掉的填充材料和透水隔板可以用作建筑材料。本發明既處理了含有水泥顆粒的污水，又將水泥顆粒回收用作建筑材料，同時可以將凈化處理后的污水得到循環利用，既可避免環境污染，又可節約資源，經濟和社會效益顯著。
