申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開一種降低橡膠廢水中COD及色度的廢水處理系統，包括有格柵池、隔油池、靜置池、調節池、中和池、氣浮池、好氧池、芬頓反應池、芬頓沉淀池、MBR池、臭氧接觸氧化池、脫氮池、流砂過濾池、回用水存儲池及污泥處理裝置;其有效去除水中難降解的有機物及高含量的氨氮，降低橡膠廢水的COD含量，并降低了橡膠廢水的色度，且其處理系統能耗較低，處理效果穩定。

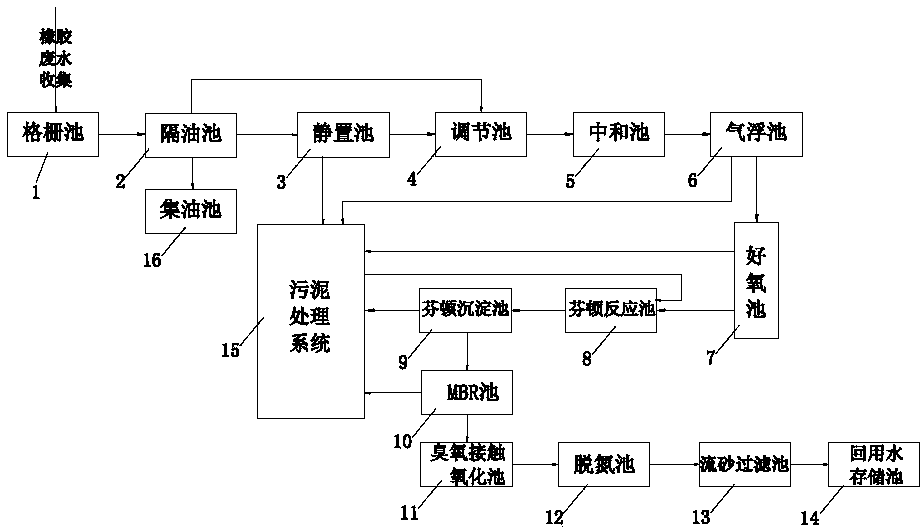

　　摘要附圖



　　權利要求書

　　1.一種降低橡膠廢水中COD及色度的廢水處理系統，其特征在于：包括有格柵池、隔油池、靜置池、調節池、中和池、氣浮池、好氧池、芬頓反應池、芬頓沉淀池、MBR池、臭氧接觸氧化池、脫氮池、流砂過濾池、回用水存儲池及污泥處理裝置;

　　其中，該隔油池具有池體和分別連通池體的進水口、出水口、排油口、排污口，該排污口設置于池體底部，該進水口、出水口均高于排污口且低于排油口而設置;該格柵池的輸出端連接于隔油池的進水口，該隔油池的排油口連接有集油池，該隔油池的排污口連通于靜置池，該靜置池的輸出端分為上液輸出端及沉淤輸出端，該上液輸出端連通至調節池，該沉淤輸出端連接至污泥處理裝置;該隔油池的出水口連通于調節池，該調節池的輸出端連通于中和池;

　　該中和池、氣浮池、好氧池、芬頓反應池、芬頓沉淀池、MBR池、臭氧接觸氧化池、脫氮池、流砂過濾池及回用水存儲池依次連接;該氣浮池的輸出端分為第一出水端和浮渣輸出端，其浮渣輸出端連接于污泥處理裝置，其第一出水端連接于好氧池;該好氧池的輸出端分為第二出水端和第一污泥輸出端，其第二出水端連接于芬頓反應池，其第一污泥輸出端連接于污泥處理裝置;該MBR池的輸出端分為第三出水端和第二污泥輸出端，其第三出水端連接于臭氧接觸氧化池，其第二污泥輸出端連接于污泥處理裝置。

　　2.根據權利要求1所述的降低橡膠廢水中COD及色度的廢水處理系統，其特征在于：所述污泥處理裝置的輸出端分為干化污泥排放端及濾液回流端，該濾液回流端連接至芬頓反應池的輸入端。

　　3.根據權利要求1所述的降低橡膠廢水中COD及色度的廢水處理系統，其特征在于：所述流砂過濾池包括濾池本體、進水口、出水口、布水器、洗砂器及用于提取砂子的提升器。

　　4.根據權利要求1所述的降低橡膠廢水中COD及色度的廢水處理系統，其特征在于：所述MBR池安裝有微孔曝氣器及風機。

　　說明書

　　降低橡膠廢水中COD及色度的廢水處理系統

　　技術領域

　　本實用新型涉及橡膠廢水處理領域技術，尤其是指一種降低橡膠廢水中COD及色度的廢水處理系統。

　　背景技術

　　目前，橡膠工藝過程產生大量的廢水，其廢水中有機污染物、氨氮含量高，成分復雜，生物可降解性能差;現有技術中。對橡膠廢水的處理不夠理想，其處理后廢水COD含量仍然較高，處理不徹底。

　　因此，需要根據橡膠廢水的水質特征，研究出一種新的技術方案來進一步降低橡膠廢水中的COD含量。

　　實用新型內容

　　有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種降低橡膠廢水中COD及色度的廢水處理系統，其有效去除水中難降解的有機物及高含量的氨氮，降低橡膠廢水的COD含量，并降低了橡膠廢水的色度。

　　為實現上述目的，本實用新型采用如下之技術方案：

　　一種降低橡膠廢水中COD及色度的廢水處理系統，包括有格柵池、隔油池、靜置池、調節池、中和池、氣浮池、好氧池、芬頓反應池、芬頓沉淀池、MBR池、臭氧接觸氧化池、脫氮池、流砂過濾池、回用水存儲池及污泥處理裝置;

　　其中，該隔油池具有池體和分別連通池體的進水口、出水口、排油口、排污口，該排污口設置于池體底部，該進水口、出水口均高于排污口且低于排油口而設置;該格柵池的輸出端連接于隔油池的進水口，該隔油池的排油口連接有集油池，該隔油池的排污口連通于靜置池，該靜置池的輸出端分為上液輸出端及沉淤輸出端，該上液輸出端連通至調節池，該沉淤輸出端連接至污泥處理裝置;該隔油池的出水口連通于調節池，該調節池的輸出端連通于中和池;

　　該中和池、氣浮池、好氧池、芬頓反應池、芬頓沉淀池、MBR池、臭氧接觸氧化池、脫氮池、流砂過濾池及回用水存儲池依次連接;該氣浮池的輸出端分為第一出水端和浮渣輸出端，其浮渣輸出端連接于污泥處理裝置，其第一出水端連接于好氧池;該好氧池的輸出端分為第二出水端和第一污泥輸出端，其第二出水端連接于芬頓反應池，其第一污泥輸出端連接于污泥處理裝置;該MBR池的輸出端分為第三出水端和第二污泥輸出端，其第三出水端連接于臭氧接觸氧化池，其第二污泥輸出端連接于污泥處理裝置。

　　作為一種優選方案，所述污泥處理裝置的輸出端分為干化污泥排放端及濾液回流端，該濾液回流端連接至芬頓反應池的輸入端。

　　作為一種優選方案，所述流砂過濾池包括濾池本體、進水口、出水口、布水器、洗砂器及用于提取砂子的提升器。

　　作為一種優選方案，所述MBR池安裝有微孔曝氣器及風機。

　　本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知,其主要是通過格柵池、隔油池、靜置池、調節池、中和池、氣浮池、好氧池、芬頓反應池、芬頓沉淀池、MBR池、臭氧接觸氧化池、脫氮池、流砂過濾池、回用水存儲池及污泥處理裝置的設置，從而，有效去除水中難降解的有機物及高含量的氨氮，降低橡膠廢水的COD含量，并降低了橡膠廢水的色度，且其處理系統能耗較低，處理效果穩定。

　　為更清楚地闡述本實用新型的結構特征、技術手段及其所達到的具體目的和功能，下面結合附圖與具體實施例來對本實用新型作進一步詳細說明。
