申請日2015.09.30

　　公開(公告)日2016.02.03

　　IPC分類號F24J2/46

　　摘要

　　本實用新型公開了一種太陽能熱水器用排污水箱，包括水箱本體和設置在水箱上的上水閥，所述的上水閥與外部自來水管管路連接，所述水箱本體內螺旋設有換熱管，所述換熱管進水端與自來水管管路連接、出水端則通過冷水交互閥通向用戶用水端，所述的水箱本體底部一端具有充水管，所述充水管與自來水管管路連接，所述充水管與自來水管間設有止回閥，水箱本體底部另一端則具有排污口。本實用新型結構簡單，可有效排除水箱內污水，減少換熱管表面水垢形成，提高換熱效率，延長使用壽命。

　　摘要附圖



　　權利要求書

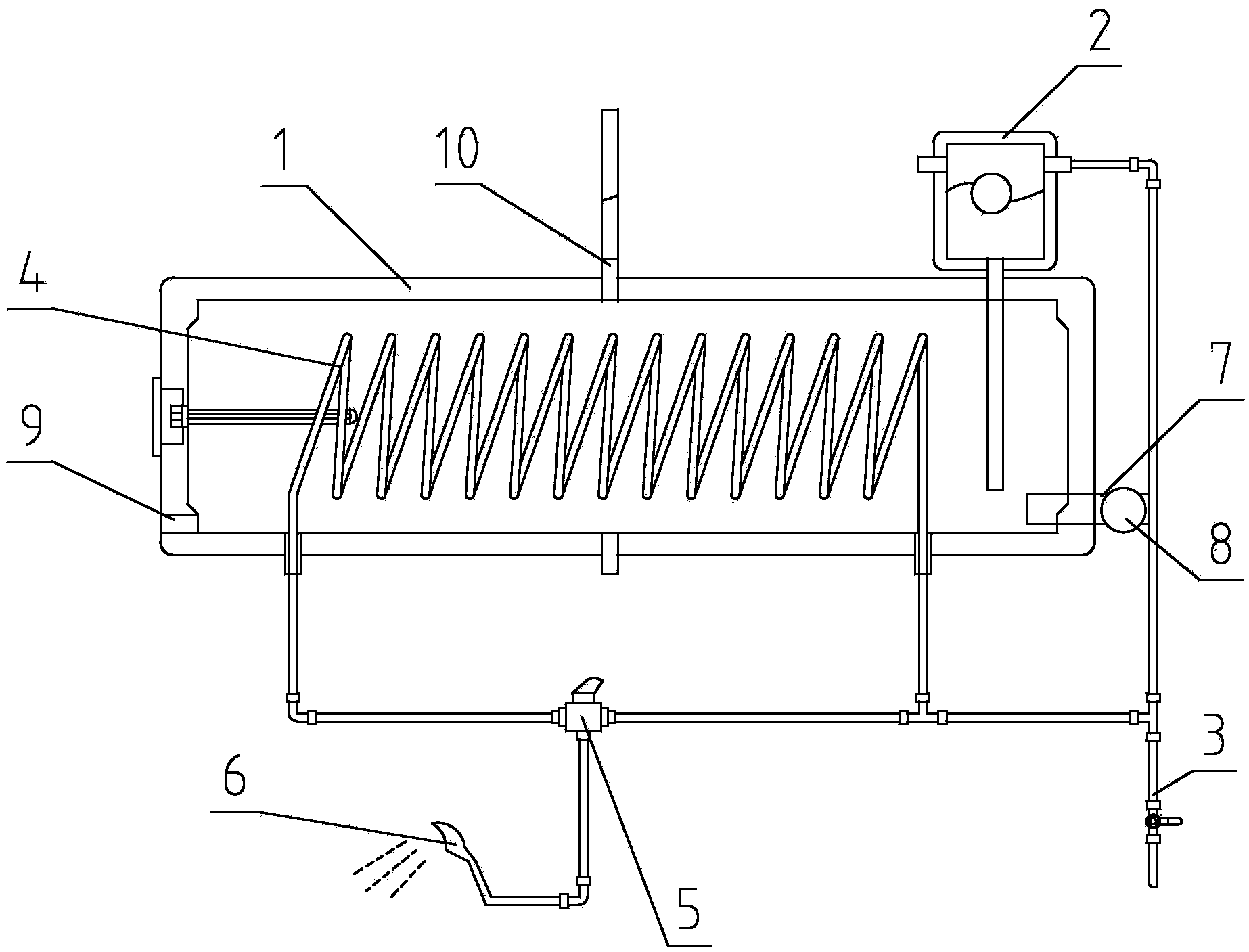

　　1.一種太陽能熱水器用排污水箱，包括水箱本體(1)和設置在水箱本體(1)上的上水閥(2)，其特征是：所述的上水閥(2)與外部自來水管(3)管路連接，所述水箱本體(1)內螺旋設有換熱管(4)，所述換熱管(4)進水端與自來水管(3)管路連接、出水端則通過冷水交互閥(5)通向用戶用水端(6)，所述的水箱本體(1)底部一端具有充水管(7)，所述充水管(7)與自來水管(3)管路連接，所述充水管(7)與自來水管(3)間設有止回閥(8)，水箱本體(1)底部另一端則具有排污口(9)。

　　2.根據權利要求1所述的太陽能熱水器用排污水箱，其特征是：所述的換熱管(4)外表面涂覆有防腐涂層。

　　3.根據權利要求1所述的太陽能熱水器用排污水箱，其特征是：所述的水箱本體(1)上還設置有排氣管(10)。

　　說明書

　　太陽能熱水器用排污水箱

　　技術領域

　　本實用新型涉及太陽能熱水器技術領域，尤其是一種太陽能熱水器用排污水箱。

　　背景技術

　　在低緯度太陽能輻射較強的太陽能熱水器，為了保證供熱，水箱內一般為滿水位，采用上水閥控制上水。而換熱管在水箱內換熱時，在長時間使用后，水箱內換熱管表面會凝結大量水垢，水箱內的水也會由于冷熱多次交換濃縮成具有較高鹽分的污水，一方面影響了太陽能熱水器的換熱效率，另一方面也降低了太陽能熱水器的使用壽命。

　　實用新型內容

　　本實用新型要解決的技術問題是：克服現有技術中之不足，提供一種可有效排除水箱內污水，減少換熱管表面水垢形成，提高換熱效率的太陽能熱水器排污水箱。

　　本實用新型解決其技術問題所采用的技術方案是：一種太陽能熱水器用排污水箱，包括水箱本體和設置在水箱本體上的上水閥，所述的上水閥與外部自來水管管路連接，所述水箱本體內螺旋設有換熱管，所述換熱管進水端與自來水管管路連接、出水端則通過冷水交互閥通向用戶用水端，所述的水箱本體底部一端具有充水管，所述充水管與自來水管管路連接，所述充水管與自來水管間設有止回閥，水箱本體底部另一端則具有排污口。

　　為了更好的提高換熱管的耐腐蝕性能，換熱管外表面涂覆有防腐涂層。

　　進一步的，水箱本體上還設置有排氣管。

　　本實用新型的有益效果是：本實用新型提供的太陽能熱水器排污水箱結構簡單，可有效排除水箱內污水，減少換熱管表面水垢形成，提高換熱效率，延長使用壽命。
