申請日2015.09.30

　　公開(公告)日2016.02.03

　　IPC分類號C02F1/78

　　摘要

　　本實用新型涉及一種藍氧水處理機，包括機箱、設在機箱上或機箱內的主控電路板，以及設于機箱內的壓縮機、制氧機、臭氧發生器、水流量傳感器、水氣混合器和電源;壓縮機、制氧機、臭氧發生器、水流量傳感器、水氣混合器均與主控電路板導通連接，且壓縮機、制氧機、臭氧發生器依次連接，水流量傳感器的輸入端與機箱上設有的進水口連接，臭氧發生器和水流量傳感器的輸出端與水氣混合器的輸入端連接，水氣混合器的輸出端與機箱上的藍氧水出水口連接。這樣，即可輸出具有迅速殺菌能力、沒有任何副作用的藍氧水，純度和濃度有保證，連續殺菌能力穩定、可靠，而且結構簡單，體積小巧，加工難度和成體低，推廣應用容易，能真正讓更多患者受惠，造福人類。

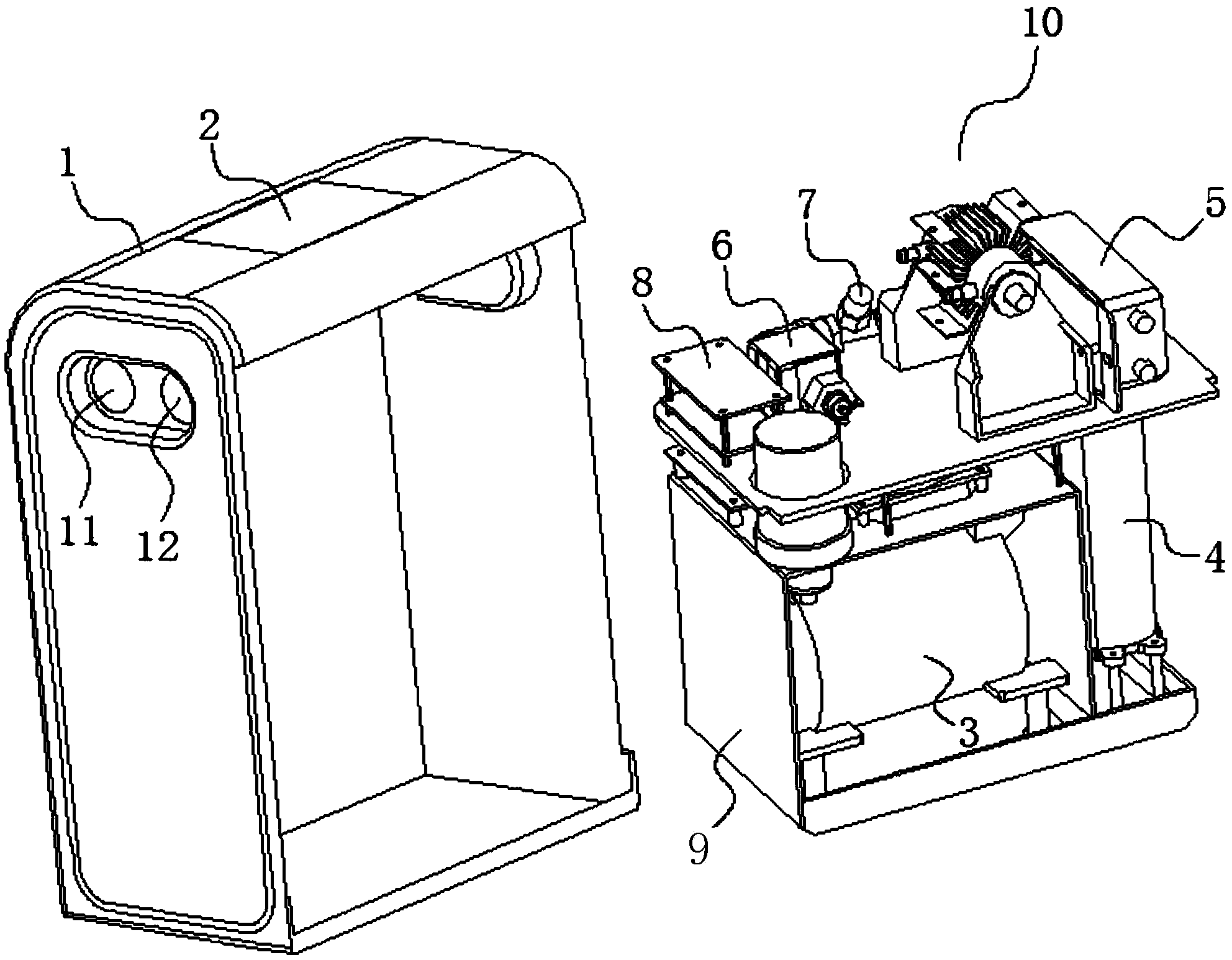

　　摘要附圖



　　權利要求書

　　1.一種藍氧水處理機，其特征在于：包括有機箱(1)、主控電路板(2)、壓縮機(3)、制氧機(4)、臭氧發生器(5)、水流量傳感器(6)、水氣混合器(7)和電源(8);所述壓縮機(3)、制氧機(4)、臭氧發生器(5)、水流量傳感器(6)、水氣混合器(7)和電源(8)均設于機箱(1)內，所述主控電路板(2)嵌設在機箱(1)上或設于機箱(1)內，且所述壓縮機 (3)、制氧機(4)、臭氧發生器(5)、水流量傳感器(6)、水氣混合器(7) 均與主控電路板(2)導通連接，所述電源(8)與各組成部件電連接、供給工作電源;而且所述壓縮機(3)、制氧機(4)、臭氧發生器(5)依次連接，所述水流量傳感器(6)的輸入端與機箱(1)上設有的進水口(11) 連接，所述臭氧發生器(5)和水流量傳感器(6)的輸出端分別與水氣混合器(7)的臭氧輸入端和水輸入端連接，所述水氣混合器(7)的輸出端與機箱(1)上設有的藍氧水出水口(12)連接。

　　2.根據權利要求1所述的藍氧水處理機，其特征在于：所述處理機還包括有安裝框架(9)，所述壓縮機(3)、制氧機(4)、臭氧發生器(5)、水流量傳感器(6)、水氣混合器(7)和電源(8)均安裝在安裝框架(9) 上，構成一個獨立整體的藍氧水處理模組(10)，所述藍氧水處理模組(10) 可整體拆除、取出地安裝在機箱(1)內。

　　3.根據權利要求1或2所述的藍氧水處理機，其特征在于：所述制氧機(4)是制氧分子篩，所述水氣混合器(7)是射流器。

　　4.根據權利要求1或2所述的藍氧水處理機，其特征在于：所述機箱 (1)的表面還嵌設有觸控屏(13)，所述觸控屏(13)與主控電路板(2) 導通連接。

　　說明書

　　一種藍氧水處理機

　　技術領域

　　本實用新型屬于治療設備技術領域，特別涉及一種藍氧水處理機。

　　背景技術

　　目前，國內外各大醫院對瘤病毒(如人乳頭瘤病毒)患者都是采用藥物方式進行治療，然而通常都是使用干擾素(激素)等藥物對瘤病毒進行殺滅;但這種傳統治療方式的病毒殺滅能力低，治療效果不理想，而且藥物對人體器官損傷較大，副作用較多，給患者帶來不必要的痛苦。

　　實用新型內容

　　為了解決現有技術中存在的上述技術問題，本實用新型提供了一種可輸出具有迅速殺菌能力、并沒有任何副作用的藍氧水，輸出藍氧水的純度和濃度有保證，連續殺菌能力穩定、可靠，而且結構簡單、緊湊，體積小巧，組裝和維修輕松、容易，生產加工難度和成體低，推廣應用容易，普及率高的藍氧水處理機。

　　為解決上述技術問題，本實用新型采用如下技術方案：

　　一種藍氧水處理機，包括有機箱、主控電路板、壓縮機、制氧機、臭氧發生器、水流量傳感器、水氣混合器和電源;所述壓縮機、制氧機、臭氧發生器、水流量傳感器、水氣混合器和電源均設于機箱內，所述主控電路板嵌設在機箱上或設于機箱內，且所述壓縮機、制氧機、臭氧發生器、水流量傳感器、水氣混合器均與主控電路板導通連接，所述電源與各組成部件電連接、供給工作電源;而且所述壓縮機、制氧機、臭氧發生器依次連接，所述水流量傳感器的輸入端與機箱上設有的進水口連接，所述臭氧發生器和水流量傳感器的輸出端分別與水氣混合器的臭氧輸入端和水輸入端連接，所述水氣混合器的輸出端與機箱上設有的藍氧水出水口連接。

　　進一步地，所述處理機還包括有安裝框架，所述壓縮機、制氧機、臭氧發生器、水流量傳感器、水氣混合器和電源均安裝在安裝框架上，構成一個獨立整體的藍氧水處理模組，所述藍氧水處理模組可整體拆除、取出地安裝在機箱內。

　　進一步地，所述制氧機是制氧分子篩，所述水氣混合器是射流器。

　　進一步地，所述機箱的表面還嵌設有觸控屏，所述觸控屏與主控電路板導通連接。

　　本實用新型的有益效果是：

　　本實用新型通過上述技術方案，即可輸出對瘤病毒具有迅速殺滅能力、并沒有任何副作用的藍氧水，同時采用了壓縮機和制氧機有效避免引入空氣中氮氧化物而造成二次污染的問題，輸出藍氧水的純度和濃度有保證，連續殺菌能力穩定、可靠，而且結構簡單，體積小巧，生產加工難度和成體低，推廣應用容易，普及率高，能真正讓更多患者受惠，造福人類。

　　另外，采用了獨立整體的藍氧水處理模組結構，使藍氧水處理機的結構更緊湊，體積更小，組裝和維修更輕松、更容易。
