申請日2015.09.30

　　公開(公告)日2016.01.27

　　IPC分類號C02F1/72

　　摘要

　　本實用新型公開了廢水深度處理的高級氧化反應裝置，屬于廢水凈化處理設備領域，本實用新型通過在高級氧化塔設置有液液混合布水系統，該液液混合布水系統由原水配水箱、內液循環管、內循環泵以及環形旋流布水器組成，在液液混合布水系統的作用下，加強了混合液在高級氧化塔內流動以及和藥劑的反應，減少了藥劑的使用量，有效降低Fenton高級氧化反應的運行成本，同時有效避免了結垢堵塞。

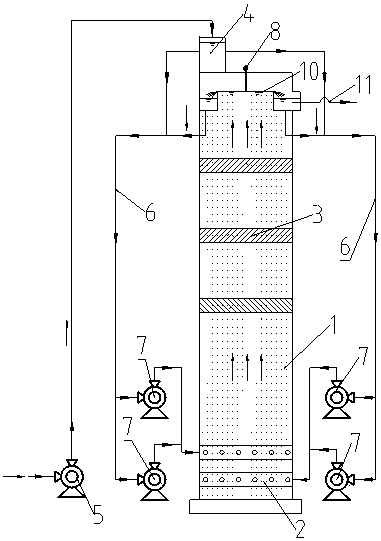

　　摘要附圖



　　權利要求書

　　1.一種廢水深度處理的高級氧化反應裝置，其特征在于，包括高級氧化塔，在所述高級氧化塔內由下至上依次設置有環形旋流布水器和折流反應層，原水配水箱設置于所述高級氧化塔的頂部，所述原水配水箱連接至內液循環管，所述內液循環管的一端連接至所述高級氧化塔的上部，另一端連接至內循環泵，所述內循環泵連接至所述環形旋流布水器;其中，所述的原水配水箱、內液循環管、內循環泵以及環形旋流布水器組成了液液混合布水系統。

　　2.如權利要求1所述的廢水深度處理的高級氧化反應裝置，其特征在于，在所述高級氧化塔中設置有兩套液液混合布水系統。

　　3.如權利要求1所述的廢水深度處理的高級氧化反應裝置，特征在于，所述折流反應層設置有三層。

　　4.如權利要求1所述的廢水深度處理的高級氧化反應裝置，特征在于，在所述高級氧化塔內的溢液口上設置有pH計。

　　5.如權利要求1所述的廢水深度處理的高級氧化反應裝置，特征在于，所述原水配水箱通過原水提升泵提供原水。

　　說明書

　　一種廢水深度處理的高級氧化反應裝置

　　技術領域

　　本實用新型涉及廢水凈化處理設備，具體涉及一種廢水深度處理的高級氧化反應裝置。

　　背景技術

　　Fenton高級氧化技術是1894年由英國人Fenton所發現，在酸性條件下的溶液中，催化劑亞鐵離子(Fe2+)與過氧化氫(H2O2)發生復雜的化學反應生成一種強氧化能力的自由基——羥基自由基，·OH。羥基自由基(·OH)可通過電子轉移等途徑將有機物氧化分解成小分子，最終氧化為二氧化碳和水。Fenton高級氧化技術是一種去除廢水有機污染物的高效技術，隨人類對生活的社會環境、自然環境要求越來越高，F(xiàn)enton高級氧化技術已越來越多地應用到廢水處理領域中。

　　現有的Fenton高級氧化反應裝置，大多數產品的內部結構簡單、反應效率較低、內部易結垢堵塞等的缺點，從而使Fenton高級氧化反應裝置投加藥劑量過大、運行成本高、節能效果差，而且反應效率較低、內部易結垢堵塞。

　　實用新型內容

　　針對上述缺陷，本實用新型目的在于提供一種反應效率高、減少了藥劑的使用，有效降低Fenton高級氧化反應的運行成本的廢水深度處理的高級氧化反應裝置。

　　為了達到上述目的，本實用新型采用如下的技術方案：

　　廢水深度處理的高級氧化反應裝置，包括高級氧化塔，在所述高級氧化塔內由下至上依次設置有環形旋流布水器和折流反應層，原水配水箱設置于所述高級氧化塔的頂部，所述原水配水箱連接至內液循環管，所述內液循環管的一端連接至所述高級氧化塔的上部，另一端連接至內循環泵，所述內循環泵連接至所述環形旋流布水器;其中，所述的原水配水箱、內液循環管、內循環泵以及環形旋流布水器組成了液液混合布水系統。

　　原水配水箱的原水和高級氧化塔內的混合液通過內液循環管以及在內循環泵的強制作用下，混合廢水再次進入高級氧化塔內，并在高級氧化塔內產生強烈的攪拌，使廢水充分混合并與藥劑完全反應，同時高級氧化塔內的廢水以一定的速度向上流動，處于流動狀態，F(xiàn)enton試劑與廢水充分混合反應，氧化分解廢水中的厭氧、好氧微生物均難以降解的污染物，部分污染物被分解后形成可沉淀的鐵氧結晶混合物，并以排渣形式排出。

　　作為本實用新型廢水深度處理的高級氧化反應裝置的一種改進，在所述高級氧化塔中設置有兩套液液混合布水系統。以進一步加強混合廢水在高級氧化塔內的流動、攪拌作用。

　　作為本實用新型廢水深度處理的高級氧化反應裝置的另一種改進，所述折流反應層設置有三層。通過設置有多層折流反應層，以改變高級氧化塔內上升水流方向，使廢水形成折流的方式流動，進一步增強高級氧化塔內的充分混合反應速率。

　　作為本實用新型廢水深度處理的高級氧化反應裝置的再一種改進，在所述高級氧化塔內的溢液口上設置有pH計。通過pH計可以實時監測高級氧化塔內廢水的pH值，根據pH值通過外設的自動加藥系統有效控制藥劑投加量，減少運行成本。

　　作為本實用新型廢水深度處理的高級氧化反應裝置的進一步改進，所述原水配水箱通過原水提升泵提供原水。

　　由上述可知，本實用新型的高濃度有機廢水的厭氧處理裝置與現有技術相比，具有如下的有益效果：

　　本實用新型的高濃度有機廢水的厭氧處理裝置通過在高級氧化塔設置有液液混合布水系統，在液混合布水系統的作用下，加強了混合液在高級氧化塔內流動以及和藥劑的反應，減少了藥劑的使用，有效降低Fenton高級氧化反應的運行成本，同時有效避免了結垢堵塞。
