申請日2015.11.10

　　公開(公告)日2016.04.06

　　IPC分類號C02F9/10; C02F103/16

　　摘要

　　本實用新型公開了一種電鍍廢水零排放裝置，包括廢水調節池、酸析氣浮槽、Fenton氧化槽、混凝反應槽、沉淀槽、清水槽、DTRO回用水裝置、濃縮水槽、蒸發裝置和結晶裝置，所述廢水調節池、酸析氣浮槽、Fenton氧化槽、混凝反應槽、沉淀槽、清水槽和DTRO回用水裝置依次順序連接，所述DTRO回用水裝置的出口一端連接到回用生產線，另一端連接到濃縮水槽，所述濃縮水槽連接到蒸發裝置，所述蒸發裝置連接到結晶裝置，所述壓濾機的出口一端連接到外運裝置，另一端連接到廢水調節池。本實用新型實現廢水零排放，廢水90%回用，10%濃縮液上蒸發裝置進行蒸發回收，保護了環境，節約了成本。

　　權利要求書

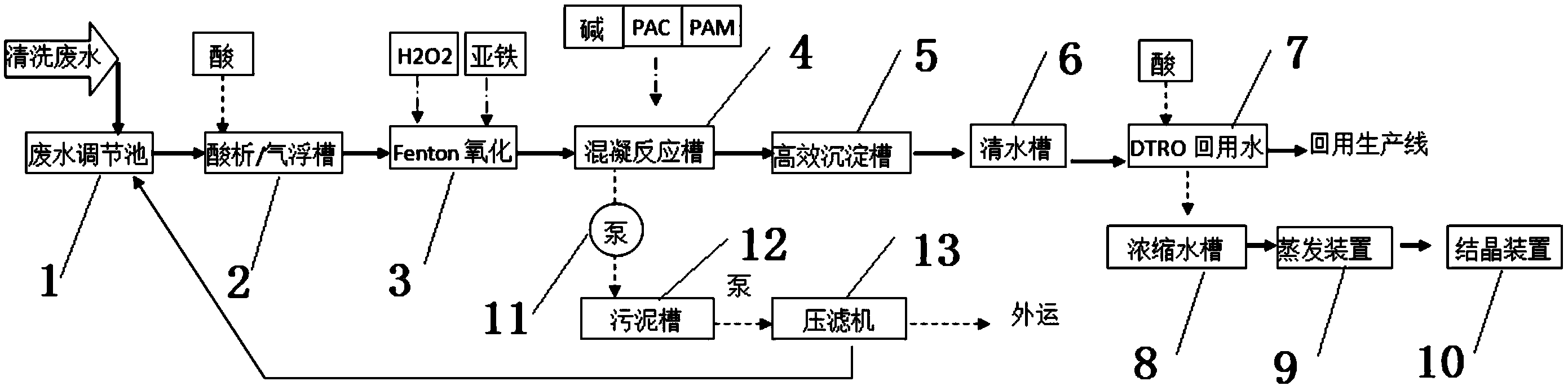

　　1.一種電鍍廢水零排放裝置，包括廢水調節池(1)、酸析氣浮槽(2)、Fenton氧化槽(3)、混凝反應槽(4)、沉淀槽(5)、清水槽(6)、DTRO回用水裝置(7)、濃縮水槽(8)、蒸發裝置(9)和結晶裝置(10)，其特征在于，所述廢水調節池(1)、酸析氣浮槽(2)、Fenton氧化槽(3)、混凝反應槽(4)、沉淀槽(5)、清水槽(6)和DTRO回用水裝置(7)依次順序連接，所述DTRO回用水裝置(7)的出口一端連接到回用生產線，另一端連接到濃縮水槽(8)，所述濃縮水槽(8)連接到蒸發裝置(9)，所述蒸發裝置(9)連接到結晶裝置(10)，所述壓濾機(13)的出口一端連接到外運裝置，另一端連接到廢水調節池(1)。

　　2.根據權利要求1所述的電鍍廢水零排放裝置，其特征在于，所述混凝反應槽(4)通過泵(11)連接有污泥槽(12)，所述污泥槽(12)通過泵(11)連接到壓濾機(13)。

　　3.根據權利要求2所述的電鍍廢水零排放裝置，其特征在于，所述壓濾機(13)的出口一端連接到外運裝置，另一端連接到廢水調節池(1)。

　　說明書

　　一種電鍍廢水零排放裝置

　　技術領域

　　本實用新型涉及一種廢水排放設備，具體是一種電鍍廢水零排放裝置。

　　背景技術

　　工廠的車間廢水雖然根據廢水排放標準設有排放處理設備，但現有排放處理設備無法做到零排放，廢水排放過程中依然會造成環境污染，不能有效回收利用廢水，造成浪費。

　　實用新型內容

　　本實用新型的目的在于提供一種電鍍廢水零排放裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種電鍍廢水零排放裝置，包括廢水調節池、酸析氣浮槽、Fenton氧化槽、混凝反應槽、沉淀槽、清水槽、DTRO回用水裝置、濃縮水槽、蒸發裝置和結晶裝置，所述廢水調節池、酸析氣浮槽、Fenton氧化槽、混凝反應槽、沉淀槽、清水槽和DTRO回用水裝置依次順序連接，所述DTRO回用水裝置的出口一端連接到回用生產線，另一端連接到濃縮水槽，所述濃縮水槽連接到蒸發裝置，所述蒸發裝置連接到結晶裝置，所述壓濾機的出口一端連接到外運裝置，另一端連接到廢水調節池。

　　作為本實用新型進一步的方案：所述混凝反應槽通過泵連接有污泥槽，所述污泥槽通過泵連接到壓濾機。

　　作為本實用新型再進一步的方案：所述壓濾機的出口一端連接到外運裝置，另一端連接到廢水調節池。

　　與現有技術相比，本實用新型的有益效果是：結構緊湊，占地面積小，實現廢水零排放，廢水90%回用，10%濃縮液上蒸發裝置進行結晶回收，保護了環境，節約了成本。
