公布日：2023.10.27
申請日：2023.09.20
分類號：B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D29/60(2006.01)I
摘要
本發明涉及污水處理方法領域，具體涉及一種雨污水過濾分離方法。一種雨污水過濾分離方法，包括以下步驟：獲取過濾網工作時的總阻力；過濾網總阻力大于總預設值時，啟動第一清理模式對沉淀物和懸浮物直接清理；或，過濾網總阻力小于總預設值時，分別獲取沉淀物和懸浮物對過濾網的阻力；過濾網受到沉淀物的阻力大于第一預設值時，啟動第二清理模式對沉淀物進行清理；或，過濾網受到沉淀物的阻力大于第二預設值時，啟動第三清理模式對懸浮物進行清理。第一清理模式和第二清理模式能分別對懸浮物和沉淀物進行清理，從而對過濾網過濾的雜質進行分類。
權利要求書

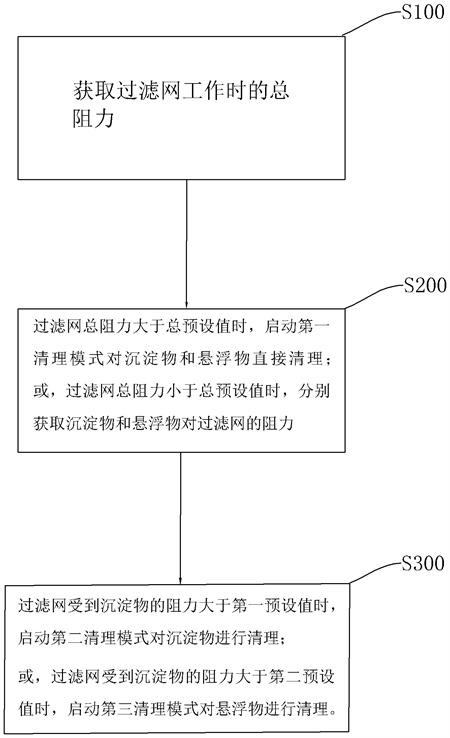

1.一種雨污水過濾分離方法，其特征在于：包括以下步驟：S100：獲取過濾網工作時的總阻力；S200：過濾網總阻力大于總預設值時，啟動第一清理模式對沉淀物和懸浮物直接清理；或，過濾網總阻力小于總預設值時，分別獲取沉淀物和懸浮物對過濾網的阻力；S300：過濾網受到沉淀物的阻力大于第一預設值時，啟動第二清理模式對沉淀物進行清理；或，過濾網受到沉淀物的阻力大于第二預設值時，啟動第三清理模式對懸浮物進行清理。
2.根據權利要求1所述的一種雨污水過濾分離方法，其特征在于：總預設值為第一預設值和第二預設值之和；第一預設值為沉淀物阻塞過濾網時，過濾網能受到的最大阻力值；第二預設值為懸浮物阻塞過濾網時，過濾網能受到的最大阻力值。
3.根據權利要求1所述的一種雨污水過濾分離方法，其特征在于：過濾網受到沉淀物的阻力大于第一預設阻力值時，啟動第二清理模式對沉淀物進行清理；還包括以下步驟：過濾網受到沉淀物的阻力小于第一預設值時，獲取沉淀物對過濾網的壓力值；沉淀物對過濾網的壓力值大于第三預設值時，啟動第二清理模式對沉淀物進行清理。
4.根據權利要求3所述的一種雨污水過濾分離方法，其特征在于：還包括以下步驟：單位時間內過濾網受到沉淀物的壓力和過濾網受到沉淀物的阻力均增大時，再次判斷過濾網受到沉淀物的阻力與第一預設值的大小。
5.根據權利要求3所述的一種雨污水過濾分離方法，其特征在于：還包括以下步驟：單位時間內僅過濾網受到沉淀物的壓力時，再次判斷沉淀物對過濾網的壓力與第三預設值的大小。
6.根據權利要求1所述的一種雨污水過濾分離方法，其特征在于：還包括過濾裝置；過濾裝置包括：過濾管道，過濾管道水平設置；過濾網豎直設置在過濾管道內，以在污水流經過濾管道時進行過濾；懸浮物清理裝置，懸浮物清理裝置設置在過濾網的上半部，用于清理過濾網的上的懸浮物；懸浮物清理裝置組成第二清理模式；沉淀物清理裝置，沉淀物清理裝置設置在過濾網的下半部，用于清理過濾網底部的沉淀物；沉淀物清理裝置組成第三清理模式；濾網清潔裝置，濾網清潔裝置滑動地套設在過濾網上，用于清理過濾網上附著的雜物；懸浮物清理裝置、沉淀物清理裝置和濾網清潔裝置組成第一清理模式。
7.根據權利要求6所述的一種雨污水過濾分離方法，其特征在于：濾網清潔裝置包括清潔環、多個清潔刷和反沖管；清潔環能夠滑動地套著在過濾網上；多個清潔刷位于過濾網的一側，且設置在清潔環上；多個反沖管位于過濾網的另一側，且設置在清潔環上。
8.根據權利要求1-7中任一項所述的一種雨污水過濾分離方法，其特征在于：過濾網為柔性過濾網或剛性過濾網。
9.根據權利要求1-7中任一項所述的一種雨污水過濾分離方法，其特征在于：步驟S100當中，過濾網的總阻力通過阻力傳感器獲得，阻力傳感器為應變管式傳感器或應變梁式傳感器。
10.根據權利要求1-7中任一項所述的一種雨污水過濾分離方法，其特征在于：沉淀物包括石頭、金屬和硬質塑料，懸浮物包括樹葉、樹枝、輕質塑料和紙質垃圾。
發明內容
本發明提供一種雨污水過濾分離方法，以解決現有的方法不能對污水中的雜質分離的問題。
本發明的一種雨污水過濾分離方法采用如下技術方案：一種雨污水過濾分離方法，包括以下步驟：S100：獲取過濾網工作時的總阻力；S200：過濾網總阻力大于總預設值時，啟動第一清理模式對沉淀物和懸浮物直接清理；或，過濾網總阻力小于總預設值時，分別獲取沉淀物和懸浮物對過濾網的阻力；S300：過濾網受到沉淀物的阻力大于第一預設值時，啟動第二清理模式對沉淀物進行清理；或，過濾網受到沉淀物的阻力大于第二預設值時，啟動第三清理模式對懸浮物進行清理。
進一步地，總預設值為第一預設值和第二預設值之和；第一預設值為沉淀物阻塞過濾網時，過濾網能受到的最大阻力值；第二預設值為懸浮物阻塞過濾網時，過濾網能受到的最大阻力值。
進一步地，過濾網受到沉淀物的阻力大于第一預設阻力值時，啟動第二清理模式對沉淀物進行清理；還包括以下步驟：過濾網受到沉淀物的阻力小于第一預設值時，獲取沉淀物對過濾網的壓力值；沉淀物對過濾網的壓力值大于第三預設值時，啟動第二清理模式對沉淀物進行清理。
進一步地，還包括以下步驟：單位時間內過濾網受到沉淀物的壓力和過濾網受到沉淀物的阻力均增大時，再次判斷過濾網受到沉淀物的阻力與第一預設值的大小。
進一步地，還包括以下步驟：單位時間內僅過濾網受到沉淀物的壓力時，再次判斷沉淀物對過濾網的壓力與第三預設值的大小。
進一步地，一種雨污水過濾分離方法，還包括過濾裝置；過濾裝置包括過濾管道、懸浮物清理裝置、沉淀物清理裝置和濾網清潔裝置；過濾管道水平設置；過濾網豎直設置在過濾管道內，以在污水流經過濾管道時進行過濾；懸浮物清理裝置設置在過濾網的上半部，用于清理過濾網的上的懸浮物；懸浮物清理裝置組成第二清理模式；沉淀物清理裝置設置在過濾網的下半部，用于清理過濾網底部的沉淀物；沉淀物清理裝置組成第三清理模式；濾網清潔裝置滑動地套設在過濾網上，用于清理過濾網上附著的雜物；懸浮物清理裝置、沉淀物清理裝置和濾網清潔裝置組成第一清理模式。
進一步地，濾網清潔裝置包括清潔環、多個清潔刷和反沖管；清潔環能夠滑動地套著在過濾網上；多個清潔刷位于過濾網的一側，且設置在清潔環上；多個反沖管位于過濾網的另一側，且設置在清潔環上。
進一步地，過濾網為柔性過濾網或剛性過濾網。
進一步地，驟S100當中，過濾網的總阻力通過阻力傳感器獲得，阻力傳感器為應變管式傳感器或應變梁式傳感器。
進一步地，沉淀物包括石頭、金屬和硬質塑料，懸浮物包括樹葉、樹枝、輕質塑料和紙質垃圾。
本發明的有益效果是：本發明的一種雨污水過濾分離方法，過濾網總阻力大于總預設值時，啟動第一清理模式對沉淀物和懸浮物直接清理，用于防止某一時間段內經過過濾網的污水夾雜的雜物過多，進而使過濾網承受力過大。過濾網受到沉淀物的阻力大于第一預設值時，啟動第二清理模式對沉淀物進行清理。第一預設值為沉淀物阻塞過濾網時，過濾網能受到的最大阻力值；或，過濾網受到沉淀物的阻力大于第二預設值時，啟動第三清理模式對懸浮物進行清理；第二預設值為懸浮物阻塞過濾網時，過濾網能受到的最大阻力值。第一清理模式和第二清理模式能分別對懸浮物和沉淀物進行清理，從而對過濾網過濾的雜質進行分類。
（發明人：梅淑芳;劉曉華;王琪）
