公布日：2023.01.10
申請日：2021.07.06
分類號：C02F11/122(2019.01)I;C02F11/13(2019.01)I;B01D50/20(2022.01)I;C02F103/10(2006.01)N;C02F103/36(2006.01)N
摘要
本發明提供一種乳化含油污泥處理系統及方法，其中乳化含油污泥處理系統包括蒸汽低溫干化反應器、閃蒸罐、緩存罐、脫水裝置、高溫對撞除油器、除塵裝置和冷卻分離裝置；本發明通過前端低溫干化和雙向壓榨的物理方式，使含油污泥中的水分充分分離出來，最大可能降低了含油污泥含水率，從而降低了后端高溫對撞除油處理步驟中的能耗，降低了處理成本；含油污泥處理過程不存在裝置結焦的問題，裝置運行穩定可靠，安全性高；本發明可實現含油污泥的達標處理和最大程度的減量化；本發明通過配置各類檢測儀表和控制閥門及控制程序，可實現處理過程的全自動運行，節省人工成本。
權利要求書
1.一種乳化含油污泥處理系統，其特征在于，包括：蒸汽低溫干化反應器，具有第一污泥進口、第一蒸汽進口和第一污泥出口；閃蒸罐，具有第二污泥進口、第二污泥出口和汽化水出口，所述第二污泥進口與所述第一污泥出口連接，所述第二污泥進口處設置有減壓閥；緩存罐，具有第三污泥進口、第三污泥出口和第一污水出口，所述第三污泥進口與所述第二污泥出口連接；脫水裝置，具有第四污泥進口、第二污水出口和第一泥餅出口，所述第四污泥進口與所述第三污泥出口連接；高溫對撞除油器，具有第二蒸汽進口、第二泥餅進口和第一高溫油氣出口，所述第二泥餅進口與所述第一泥餅出口連接；除塵裝置，具有第一高溫油氣進口和第二高溫油氣出口，所述第一高溫油氣進口與所述第一高溫油氣出口連接；冷卻分離裝置，具有汽化水進口、第二高溫油氣進口、污油出口和第三污水出口，所述汽化水進口與所述汽化水出口連接，所述第二高溫油氣進口與所述第二高溫油氣出口連接。
2.根據權利要求1所述的乳化含油污泥處理系統，其特征在于，所述第二污泥進口通過第一螺桿泵與所述第一污泥出口連接，所述減壓閥與所述第一螺桿泵的出口連接。
3.根據權利要求1所述的乳化含油污泥處理系統，其特征在于，所述第三污泥進口通過第二螺桿泵與所述第二污泥出口連接。
4.根據權利要求1所述的乳化含油污泥處理系統，其特征在于，所述第二泥餅進口通過轉接裝置與所述第一泥餅出口連接，所述轉接裝置包括第一螺旋輸送機，所述第一螺旋輸送機將泥餅從所述脫水裝置輸送至所述高溫對撞除油器。
5.根據權利要求1所述的乳化含油污泥處理系統，其特征在于，所述蒸汽低溫干化反應器包括罐體部件，所述罐體部件包括第一罐體和第二罐體，所述第二罐體套裝在所述第一罐體內部。
6.根據權利要求5所述的乳化含油污泥處理系統，其特征在于，所述蒸汽低溫干化反應器還包括第一出泥管、第一蒸汽進管和第一進泥管；所述第一出泥管穿過所述第一罐體與所述第一污泥出口連接，所述第一蒸汽進管穿過所述第一罐體與所述第一蒸汽進口連接，所述第一進泥管穿過所述第一罐體與所述第一污泥進口連接。
7.根據權利要求6所述的乳化含油污泥處理系統，其特征在于，所述第一出泥管、所述第一蒸汽進管和所述第一進泥管上均設有第一電動閥。
8.根據權利要求6所述的乳化含油污泥處理系統，其特征在于，所述第二罐體底部還設置設有蒸汽噴射組件，所述蒸汽噴射組件包括環形管和多個第一蒸汽噴嘴。
9.根據權利要求8所述的乳化含油污泥處理系統，其特征在于，所述第二罐體內還設有攪拌器和穩流筒；所述穩流筒通過穩流筒支架與所述第二罐體固定連接，所述第一罐體頂部固定有攪拌電機組件，所述攪拌器上端與所述攪拌電機組件連接，所述攪拌器的螺旋結構套裝在所述穩流筒內，所述攪拌器的螺旋結構能夠在所述穩流筒內旋轉。
10.根據權利要求9所述的乳化含油污泥處理系統，其特征在于，所述第二罐體頂部設有溫度傳感器、壓力傳感器和泄壓閥。
11.根據權利要求1所述的乳化含油污泥處理系統，其特征在于，所述脫水裝置包括脫水機和料車；所述脫水機具有所述第二污水出口和所述第一泥餅出口，第三螺桿泵將污泥通過所述第三污泥出口輸送至所述料車的所述第四污泥進口，所述料車將污泥輸送至所述脫水機的臺面上。
12.根據權利要求11所述的乳化含油污泥處理系統，其特征在于，所述脫水裝置還包括料車支架、料車驅動油缸架和料車驅動油缸；所述料車支架設置在所述脫水機一側，所述料車設置在所述料車支架上，所述料車驅動油缸架固定在所述脫水機上，所述料車驅動油缸固定在所述料車驅動油缸架上，所述料車驅動油缸與所述料車連接，所述料車驅動油缸驅動所述料車在所述料車支架上直線移動，所述料車支架一端與所述脫水機的所述臺面連接。
13.根據權利要求11所述的乳化含油污泥處理系統，其特征在于，所述脫水機還包括中部設置的沖壓模具箱，所述沖壓模具箱內設有等間距排列的多個過濾罐，所述過濾罐壁上設有割縫；所述脫水機上部、下部與多個所述過濾罐對應設有多個上沖頭和多個下沖頭，所述上沖頭和所述下沖頭能夠在所述過濾罐內滑動；每個所述過濾罐下部設有膜片，所述膜片能夠隨所述上沖頭和所述下沖頭移動。
14.根據權利要求1所述的乳化含油污泥處理系統，其特征在于，所述高溫對撞除油器包括弧形除油箱，所述弧形除油箱內設置有容納腔；所述弧形除油箱底部設置有所述第二泥餅進口，所述第二泥餅進口左側設置有所述第二蒸汽進口，所述弧形除油箱側壁中間設置有所述第一高溫油氣出口。
15.根據權利要求14所述的乳化含油污泥處理系統，其特征在于，所述第二蒸汽進口設置多個第二蒸汽噴嘴。
16.根據權利要求14所述的乳化含油污泥處理系統，其特征在于，所述第二蒸汽進口、所述第二泥餅進口和所述第一高溫油氣出口與其他接口采用法蘭連接。
17.根據權利要求1所述的乳化含油污泥處理系統，其特征在于，所述除塵裝置包括旋風除塵器、陶瓷濾筒過濾器和第二螺旋輸送機；所述旋風除塵器側面設置有第一高溫油氣進口，所述旋風除塵器頂部設置有第一接口，所述旋風除塵器底部設置有第一集灰倉，所述第一集灰倉底部設置第一固體出口，所述第一固體出口與所述第二螺旋輸送機連接；所述陶瓷濾筒過濾器設置在所述旋風除塵器一側，所述陶瓷濾筒過濾器側面設置有第二接口，所述第二接口與所述第一接口連接；所述陶瓷濾筒過濾器頂部設置有所述第二高溫油氣出口，所述陶瓷濾筒過濾器底部設置有第二集灰倉，所述第二集灰倉底部設置第二固體出口，所述第二固體出口與所述第二螺旋輸送機連接，所述陶瓷濾筒過濾器中間還固定有濾筒。
18.根據權利要求17所述的乳化含油污泥處理系統，其特征在于，所述第一集灰倉和所述第二集灰倉均設有物位計，所述第一固體出口、所述第二固體出口與所述第二螺旋輸送機之間均設有第二電動球閥。
19.根據權利要求18所述的乳化含油污泥處理系統，其特征在于，所述第二螺旋輸送機的外殼設有冷卻夾層。
20.根據權利要求1-19任一所述的乳化含油污泥處理系統，其特征在于，所述乳化含油污泥處理系統還包括污水處理裝置，所述污水處理裝置分別與所述第一污水出口、所述第二污水出口和所述第三污水出口連接。
21.一種乳化含油污泥處理方法，其特征在于，包括以下步驟：蒸汽低溫干化處理步驟，含油污泥通過蒸汽低溫干化反應器，進行加熱加壓處理，獲得第一處理后污泥；將第一處理后污泥通過減壓處理后輸送至閃蒸罐，獲得汽化水和第二處理后污泥；將第二處理后污泥輸送至緩存罐，進行自然沉降分層，獲得第一液態水和第三處理后污泥；無熱壓榨脫水處理步驟，將第三處理后污泥輸送至脫水裝置，進行擠壓脫水，獲得第二液態水和泥餅；高溫對撞除油處理步驟，將泥餅輸送至高溫對撞除油器，進行高溫對撞，獲得第一高溫油氣；第一高溫油氣通過除塵裝置，進行除塵過濾，獲得固體粉塵和第二高溫油氣；冷卻分離處理步驟，汽化水和第二高溫油氣通過冷卻分離裝置，進行冷卻分離，獲得污油和第三液態水。
22.根據權利要求21所述的乳化含油污泥處理方法，其特征在于，所述乳化含油污泥處理方法還包括污水處理步驟，通過污水處理裝置對第一液態水、第二液態水和第三液態水進行凈化處理。
23.根據權利要求21或22所述的乳化含油污泥處理方法，其特征在于，所述蒸汽低溫干化處理步驟中，含油污泥的含水率為80～85％。
24.根據權利要求21或22所述的乳化含油污泥處理方法，其特征在于，所述蒸汽低溫干化處理步驟中，進入蒸汽低溫干化反應器的蒸汽溫度為170～200℃。
25.根據權利要求21或22所述的乳化含油污泥處理方法，其特征在于，所述蒸汽低溫干化處理步驟中，蒸汽低溫干化反應器內溫度為170～187℃，壓力為0.8～1.2MPa，加熱加壓反應時間為30～40分鐘。
26.根據權利要求21或22所述的乳化含油污泥處理方法，其特征在于，所述高溫對撞除油處理步驟中，進入高溫對撞除油器的超熱蒸汽溫度為450～600℃。
發明內容
針對上述問題，本發明提供一種乳化含油污泥處理系統及方法，用于解決目前乳化含油污泥處理技術減量化程度低、能耗高的問題，實現含油污泥的低成本達標處置，且裝置可長期穩定運行。
一種乳化含油污泥處理系統，包括：
蒸汽低溫干化反應器，具有第一污泥進口、第一蒸汽進口和第一污泥出口；
閃蒸罐，具有第二污泥進口、第二污泥出口和汽化水出口，第二污泥進口與第一污泥出口連接，第二污泥進口處設置有減壓閥；
緩存罐，具有第三污泥進口、第三污泥出口和第一污水出口，第三污泥進口與第二污泥出口連接；
脫水裝置，具有第四污泥進口、第二污水出口和第一泥餅出口，第四污泥進口與第三污泥出口連接；
高溫對撞除油器，具有第二蒸汽進口、第二泥餅進口和第一高溫油氣出口，第二泥餅進口與第一泥餅出口連接；
除塵裝置，具有第一高溫油氣進口和第二高溫油氣出口，第一高溫油氣進口與第一高溫油氣出口連接；
冷卻分離裝置，具有汽化水進口、第二高溫油氣進口、污油出口和第三污水出口，汽化水進口與汽化水出口連接，第二高溫油氣進口與第二高溫油氣出口連接。
進一步的，第二污泥進口通過第一螺桿泵與第一污泥出口連接，減壓閥與第一螺桿泵的出口連接。
進一步的，第三污泥進口通過第二螺桿泵與第二污泥出口連接。
進一步的，第二泥餅進口通過轉接裝置與第一泥餅出口連接，轉接裝置包括第一螺旋輸送機，第一螺旋輸送機將泥餅從脫水裝置輸送至高溫對撞除油器。
進一步的，蒸汽低溫干化反應器包括罐體部件，罐體部件包括第一罐體和第二罐體，第二罐體套裝在第一罐體內部。
進一步的，蒸汽低溫干化反應器還包括第一出泥管、第一蒸汽進管和第一進泥管；
第一出泥管穿過第一罐體與第一污泥出口連接，第一蒸汽進管穿過第一罐體與第一蒸汽進口連接，第一進泥管穿過第一罐體與第一污泥進口連接。
進一步的，第一出泥管、第一蒸汽進管和第一進泥管上均設有第一電動閥。
進一步的，第二罐體底部還設置設有蒸汽噴射組件，蒸汽噴射組件包括環形管和多個第一蒸汽噴嘴。
進一步的，第二罐體內還設有攪拌器和穩流筒；
穩流筒通過穩流筒支架與第二罐體固定連接，第一罐體頂部固定有攪拌電機組件，攪拌器上端與攪拌電機組件連接，攪拌器的螺旋結構套裝在穩流筒內，攪拌器的螺旋結構能夠在穩流筒內旋轉。
進一步的，第二罐體頂部設有溫度傳感器、壓力傳感器和泄壓閥。
進一步的，脫水裝置包括脫水機和料車；
脫水機具有第二污水出口和第一泥餅出口，第三螺桿泵將污泥通過第三污泥出口輸送至料車的第四污泥進口，料車將污泥輸送至脫水機的臺面上。
進一步的，脫水裝置還包括料車支架、料車驅動油缸架和料車驅動油缸；
料車支架設置在脫水機一側，料車設置在料車支架上，料車驅動油缸架固定在脫水機上，料車驅動油缸固定在料車驅動油缸架上，料車驅動油缸與料車連接，料車驅動油缸驅動料車在料車支架上直線移動，料車支架一端與脫水機的臺面連接。
進一步的，脫水機還包括中部設置的沖壓模具箱，沖壓模具箱內設有等間距排列的多個過濾罐，過濾罐壁上設有割縫；
脫水機上部、下部與多個過濾罐對應設有多個上沖頭和多個下沖頭，上沖頭和下沖頭能夠在過濾罐內滑動；
每個過濾罐下部設有膜片，膜片能夠隨上沖頭和下沖頭移動。
進一步的，高溫對撞除油器包括弧形除油箱，弧形除油箱內設置有容納腔；
弧形除油箱底部設置有第二泥餅進口，第二泥餅進口左側設置有第二蒸汽進口，弧形除油箱側壁中間設置有第一高溫油氣出口。
進一步的，第二蒸汽進口設置多個第二蒸汽噴嘴。
進一步的，第二蒸汽進口、第二泥餅進口和第一高溫油氣出口與其他接口采用法蘭連接。
進一步的，除塵裝置包括旋風除塵器、陶瓷濾筒過濾器和第二螺旋輸送機；
旋風除塵器側面設置有第一高溫油氣進口，旋風除塵器頂部設置有第一接口，旋風除塵器底部設置有第一集灰倉，第一集灰倉底部設置第一固體出口，第一固體出口與第二螺旋輸送機連接；
陶瓷濾筒過濾器設置在旋風除塵器一側，陶瓷濾筒過濾器側面設置有第二接口，第二接口與第一接口連接；
陶瓷濾筒過濾器頂部設置有第二高溫油氣出口，陶瓷濾筒過濾器底部設置有第二集灰倉，第二集灰倉底部設置第二固體出口，第二固體出口與第二螺旋輸送機連接，陶瓷濾筒過濾器中間還固定有濾筒。
進一步的，第一集灰倉和第二集灰倉均設有物位計，第一固體出口、第二固體出口與第二螺旋輸送機之間均設有第二電動球閥。
進一步的，第二螺旋輸送機的外殼設有冷卻夾層。
進一步的，乳化含油污泥處理系統還包括污水處理裝置，污水處理裝置分別與第一污水出口、第二污水出口和第三污水出口連接。

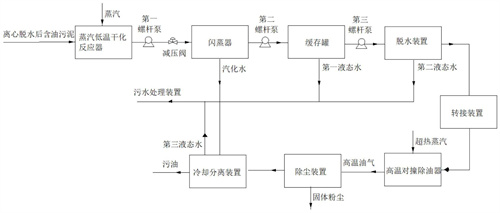

本發明還提供一種乳化含油污泥處理方法，包括以下步驟：
蒸汽低溫干化處理步驟，含油污泥通過蒸汽低溫干化反應器，進行加熱加壓處理，獲得第一處理后污泥；
將第一處理后污泥通過減壓處理后輸送至閃蒸罐，獲得汽化水和第二處理后污泥；
將第二處理后污泥輸送至緩存罐，進行自然沉降分層，獲得第一液態水和第三處理后污泥；
無熱壓榨脫水處理步驟，將第三處理后污泥輸送至脫水裝置，進行擠壓脫水，獲得第二液態水和泥餅；
高溫對撞除油處理步驟，將泥餅輸送至高溫對撞除油器，進行高溫對撞，獲得第一高溫油氣；
第一高溫油氣通過除塵裝置，進行除塵過濾，獲得固體粉塵和第二高溫油氣；
冷卻分離處理步驟，汽化水和第二高溫油氣通過冷卻分離裝置，進行冷卻分離，獲得污油和第三液態水。
進一步的，乳化含油污泥處理方法還包括污水處理步驟，通過污水處理裝置對第一液態水、第二液態水和第三液態水進行凈化處理。
進一步的，蒸汽低溫干化處理步驟中，含油污泥的含水率為80～85％。
進一步的，蒸汽低溫干化處理步驟中，進入蒸汽低溫干化反應器的蒸汽溫度為170～200℃。
進一步的，蒸汽低溫干化處理步驟中，蒸汽低溫干化反應器內溫度為170～187℃，壓力為0.8～1.2MPa，加熱加壓反應時間為30～40分鐘。
進一步的，高溫對撞除油處理步驟中，進入高溫對撞除油器的超熱蒸汽溫度為450～600℃。
本發明的有益效果：
1.本發明通過前端低溫干化和雙向壓榨的物理方式，使含油污泥中的水分充分分離出來，最大可能降低了含油污泥含水率，從而降低了后端高溫對撞除油處理步驟中的能耗，降低了處理成本。
2.本發明充分考慮了乳化含油污泥處置過程中可能出現的各類問題，相比熱解處理技術，不存在裝置結焦的問題，可保證裝置的長期穩定運行。
3.本發明工藝在乳化含油污泥處置過程中，始終處于蒸汽的保護之下，大大提高了裝置的安全性。
4.本發明可實現含油污泥處理后的固體殘渣含油率1％以下，含水率10％以下，實現了含油污泥的達標處理和最大程度的減量化。
5.本發明通過配置各類檢測儀表和控制閥門及控制程序，可實現處理過程的全自動運行，節省人工成本。
（發明人：李春曉;王占生;楊忠平;李穎;李秀敏;陳曦;張曉龍）
