公布日：2023.01.13
申請日：2022.11.02
分類號：C02F11/00(2006.01)I;C10G1/00(2006.01)I;C02F103/10(2006.01)N
摘要
本發明的目的在于提供一種鉆井含油污泥超臨界CO2萃取處理系統及方法，屬于油氣田非常規油氣開采鉆井含油污泥環保處理技術領域。其包括依次連接的CO2循環罐、加壓泵、反應加熱器、反應釜、分離加熱器和分離釜等處理系統，分離釜分離的油溶性物質進入集油罐內，分離的萃取結束氣體CO2經冷凝器流入CO2循環罐循環利用；反應釜反應結束后，反應釜內CO2依次經一級回收管路、二級回收管路和三級回收管路回收至CO2循環罐循環利用。本發明在保證回收的油溶性物質具有較高品質的前提下，通過CO2三級回收管路對反應釜內的CO2進行回收，使大量的CO2得到回收循環利用，解決了現有反應釜萃取結束卸料前，將釜內CO2直接外排導致CO2大量浪費的技術難題。
權利要求書
1.一種鉆井含油污泥超臨界CO2萃取處理系統，其特征在于，包括依次連接的CO2循環罐、加壓泵、反應加熱器、反應釜、分離加熱器和分離釜，所述分離釜分離的油溶性物質進入集油罐內，分離的氣體CO2經冷凝器流入CO2循環罐循環利用；反應釜反應結束后，關閉反應釜進口控制閥Ⅰ和出口控制閥Ⅲ，反應釜內CO2依次經一級回收管路、二級回收管路和三級回收管路回收至CO2循環罐循環利用；所述一級回收管路包括冷凝器；所述二級回收管路包括依次連接的氣體回收罐、一級回收壓縮機和冷凝器；所述三級回收管路包括依次連接的二級回收壓縮機、氣體回收罐、一級回收壓縮機和冷凝器。
2.根據權利要求1所述的一種鉆井含油污泥超臨界CO2萃取處理系統，其特征在于，還包括用于控制反應釜進口和出口處于連通或斷開狀態的控制閥Ⅱ。
3.根據權利要求1所述的一種鉆井含油污泥超臨界CO2萃取處理系統，其特征在于，還包括CO2儲存罐和輸送泵，CO2儲存罐內的CO2通過輸送泵輸送至CO2循環罐或冷凝器。
4.根據權利要求1所述的一種鉆井含油污泥超臨界CO2萃取處理系統，其特征在于，還包括冷熱交換系統，冷熱交換系統包括熱水罐、冷水罐、熱泵和用于對熱泵冷卻降溫的冷卻塔；所述熱水罐的出水口分兩路，一路用于對反應釜、分離釜、反應加熱器和分離加熱器加熱；另一路經熱泵換熱后給反應釜、分離釜、反應加熱器和分離加熱器加熱；所述冷水罐的出水口分兩路，一路用于對CO2循環罐、加壓泵、一級回收壓縮機和二級回收壓縮機冷卻，另一路經熱泵制冷后對冷凝器制冷。
5.根據權利要求1所述的一種鉆井含油污泥超臨界CO2萃取處理系統，其特征在于，所述分離加熱器包括分離加熱器Ⅰ和分離加熱器Ⅱ，分離釜包括分離釜Ⅰ和分離釜Ⅱ；所述出口控制閥Ⅲ依次連接分離加熱器Ⅰ和分離釜Ⅰ，分離釜Ⅰ分離的油溶性物質進入集油罐內，分離的夾帶微量油溶性物質的氣體CO2經分離加熱器Ⅱ至分離釜Ⅱ，分離釜Ⅱ分離的油溶性物質進入集油罐內，分離的氣體CO2經冷凝器流入CO2循環罐循環利用；所述一級回收管路包括依次連接的分離加熱器Ⅱ、分離釜Ⅱ和冷凝器。
6.根據權利要求1所述的一種鉆井含油污泥超臨界CO2萃取處理系統，其特征在于，所述加壓泵的數量為兩臺，一臺正常加壓使用，另一臺作為備壓使用。
7.一種利用權利要求1至6之一所述的鉆井含油污泥超臨界CO2萃取處理系統進行的超臨界CO2萃取處理方法，其特征在于，具體包括以下步驟：超臨界CO2萃�。�CO2循環罐內液態CO2經過加壓泵加壓和反應加熱器加熱，使其達到超臨界流體狀態，隨后進入反應釜內與鉆井含油污泥中的油溶性物質進行萃取形成超臨界混合流體；超臨界混合流體依次經過反應釜出口壓力調節閥節流降壓、分離加熱器加熱，將超臨界流體狀態的CO2轉變?yōu)闅鈶B(tài)CO2，原本溶解在超臨界CO2流體中的油溶性物質轉變?yōu)橛坞x狀態，隨后進入分離釜進行分離，分離后的油溶性物質進入集油罐內，分離后的氣態CO2經冷凝器降溫后轉變?yōu)橐簯B(tài)CO2進入CO2循環罐進行循環利用；CO2的一級回收：反應釜萃取結束后，關閉反應釜進口控制閥Ⅰ和出口控制閥Ⅲ，打開排氣控制閥Ⅳ和一級回收管路控制閥Ⅴ，利用反應釜和CO2循環罐之間的壓力差，使反應釜內的CO2通過管線經冷凝器降溫后轉變?yōu)橐簯B(tài)CO2進入CO2循環罐進行循環利用，直至反應釜和CO2循環罐的壓力相同時，一級回收結束，進入CO2的二級回收；CO2的二級回收：關閉一級回收管路控制閥Ⅴ，打開二級管路控制閥Ⅶ，反應釜內的CO2通過管線進入氣體回收罐，一級回收壓縮機將氣體回收罐內的CO2升壓，經冷凝器輸送至CO2循環罐進行循環利用，二級回收可將反應釜內的CO2回收至釜內壓力降至0.6MPa，二級回收結束后進入CO2的三級回收；CO2的三級回收：關閉一級回收管路控制閥Ⅴ和二級管路控制閥Ⅶ，打開三級回收管路控制閥Ⅵ，反應釜內的CO2通過二級回收壓縮機升壓，輸送至氣體回收罐，然后再由一級回收壓縮機將氣體回收罐內的CO2升壓，經冷凝器輸送至CO2循環罐進行循環利用，三級回收可將反應釜內的CO2回收至釜內壓力降至0.1MPa。
8.根據權利要求7所述的超臨界CO2萃取處理方法，其特征在于,還包括用于控制反應釜進口和出口處于連通或斷開狀態的控制閥Ⅱ；在反應釜升壓過程中，打開控制閥Ⅱ，使反應釜進口和出口兩端同時通入CO2進行升壓，避免只有一端升壓，對反應釜內的料筒沖擊造成損壞；在反應過程中，采用控制閥Ⅱ?qū)Ψ磻?yīng)釜進口和出口壓力平衡調節，保證反應穩定進行。
9.根據權利要求7所述的超臨界CO2萃取處理方法，其特征在于,還包括冷熱交換系統，冷熱交換系統包括熱水罐、冷水罐、熱泵和用于對熱泵冷卻降溫的冷卻塔；所述熱水罐的出水口分兩路，一路為熱水罐中的水通過電加熱器將水溫升至設定溫度后，打開控制閥Ⅸ，通過熱水泵將熱水輸送至反應釜、分離釜、反應加熱器和分離加熱器進行加熱，反應釜、分離釜、反應加熱器和分離加熱器加熱排出的水回至熱水罐循環工作；另一路為在熱水罐內的水不進行電加熱時，關閉控制閥Ⅸ，打開控制閥Ⅷ，通過熱水泵將熱水罐中未加熱的水經熱泵換熱后輸送至反應釜、分離釜、反應加熱器和分離加熱器進行加熱，反應釜、分離釜、反應加熱器和分離加熱器加熱排出的水回至熱水罐，循環工作；所述冷水罐的出水口分兩路，一路為冷水罐中的水通過冷水泵將其輸送至CO2循環罐、加壓泵、一級回收壓縮機和二級回收壓縮機進行冷卻，CO2循環罐、加壓泵、一級回收壓縮機和二級回收壓縮機冷卻排出的水回冷水罐循環工作；另一路為冷水罐中的水通過冷水泵輸送至熱泵制冷后對冷凝器制冷，冷凝器制冷排出的水回冷水罐循環工作。
10.根據權利要求7所述的超臨界CO2萃取處理方法，其特征在于,所述分離加熱器包括分離加熱器Ⅰ和分離加熱器Ⅱ，分離釜包括分離釜Ⅰ和分離釜Ⅱ；所述出口控制閥Ⅲ依次連接分離加熱器Ⅰ和分離釜Ⅰ，分離釜Ⅰ分離的油溶性物質進入集油罐內，分離的夾帶微量油溶性物質的氣體CO2經分離加熱器Ⅱ至分離釜Ⅱ，分離釜Ⅱ分離的油溶性物質進入集油罐內，分離的氣體CO2經冷凝器流入CO2循環罐循環利用；所述一級回收管路包括依次連接的分離加熱器Ⅱ、分離釜Ⅱ和冷凝器。
發明內容
本發明的目的在于提供一種鉆井含油污泥超臨界CO2萃取處理系統及方法，在保證回收的油溶性物質具有較高品質的前提下，其通過CO2三級回收管路對反應釜內的CO2進行回收，將反應釜內的高壓CO2回收至釜內壓力降至0.1MPa，使大量的CO2得到回收實現再利用，解決了現有反應釜萃取結束卸料前，將釜內CO2直接外排，造成CO2大量浪費的技術難題。

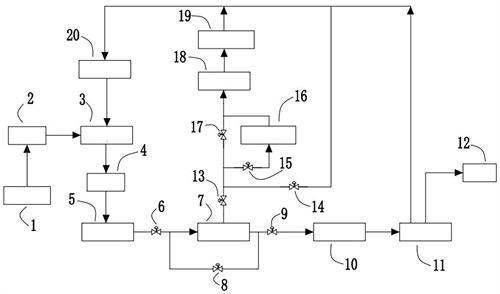

為實現上述目的，本發明采用如下技術方案：一種鉆井含油污泥超臨界CO2萃取處理系統，包括依次連接的CO2循環罐、加壓泵、反應加熱器、反應釜、分離加熱器和分離釜，所述分離釜分離的油溶性物質進入集油罐內，分離的氣體CO2經冷凝器流入CO2循環罐循環利用；反應釜反應結束后，關閉反應釜進口控制閥Ⅰ和出口控制閥Ⅲ，反應釜內CO2依次經一級回收管路、二級回收管路和三級回收管路回收至CO2循環罐循環利用；所述一級回收管路包括冷凝器；所述二級回收管路包括依次連接的氣體回收罐、一級回收壓縮機和冷凝器；所述三級回收管路包括依次連接的二級回收壓縮機、氣體回收罐、一級回收壓縮機和冷凝器。
作為本發明的一種改進，還包括用于控制反應釜進口和出口處于連通或斷開狀態的控制閥Ⅱ。
作為本發明的一種改進，還包括CO2儲存罐和輸送泵，CO2儲存罐內的CO2通過輸送泵輸送至CO2循環罐或冷凝器。
作為本發明的一種改進，還包括冷熱交換系統，冷熱交換系統包括熱水罐、冷水罐、熱泵和用于對熱泵冷卻降溫的冷卻塔；所述熱水罐的出水口分兩路，一路用于對反應釜、分離釜、反應加熱器和分離加熱器加熱；另一路經熱泵換熱后給反應釜、分離釜、反應加熱器和分離加熱器加熱；所述冷水罐的出水口分兩路，一路用于對CO2循環罐、加壓泵、一級回收壓縮機和二級回收壓縮機冷卻，另一路經熱泵制冷后對冷凝器制冷。
作為本發明的一種改進，所述分離加熱器包括分離加熱器Ⅰ和分離加熱器Ⅱ，分離釜包括分離釜Ⅰ和分離釜Ⅱ；所述出口控制閥Ⅲ依次連接分離加熱器Ⅰ和分離釜Ⅰ，分離釜Ⅰ分離的油溶性物質進入集油罐內，分離的夾帶微量油溶性物質的氣體CO2經分離加熱器Ⅱ至分離釜Ⅱ，分離釜Ⅱ分離的油溶性物質進入集油罐內，分離的氣體CO2經冷凝器流入CO2循環罐循環利用；所述一級回收管路包括依次連接的分離加熱器Ⅱ、分離釜Ⅱ和冷凝器。
作為本發明的一種改進，所述加壓泵的數量為兩臺，一臺正常加壓使用，另一臺作為備壓使用。
一種利用上述鉆井含油污泥超臨界CO2萃取處理系統進行的超臨界CO2萃取處理方法，具體包括以下步驟：超臨界CO2萃�。�CO2循環罐內液態CO2經過加壓泵加壓和反應加熱器加熱，使其達到超臨界流體狀態，隨后進入反應釜內與鉆井含油污泥中的油溶性物質進行萃取形成超臨界混合流體；超臨界混合流體依次經過反應釜出口壓力調節閥節流降壓、分離加熱器加熱，將超臨界流體狀態的CO2轉變?yōu)闅鈶B(tài)CO2，原本溶解在超臨界CO2流體中的油溶性物質轉變?yōu)橛坞x狀態，隨后進入分離釜進行分離，分離后的油溶性物質進入集油罐內，分離后的氣態CO2經冷凝器降溫后轉變?yōu)橐簯B(tài)CO2進入CO2循環罐進行循環利用。
CO2的一級回收：反應釜萃取結束后，關閉反應釜進口控制閥Ⅰ和出口控制閥Ⅲ，打開排氣控制閥Ⅳ和一級回收管路控制閥Ⅴ，利用反應釜和CO2循環罐之間的壓力差，使反應釜內的CO2通過管線經冷凝器降溫后轉變?yōu)橐簯B(tài)CO2進入CO2循環罐進行循環利用，直至反應釜和CO2循環罐的壓力相同時，一級回收結束，進入CO2的二級回收；CO2的二級回收：關閉一級回收管路控制閥Ⅴ，打開排氣控制閥Ⅳ和二級管路控制閥Ⅶ，反應釜內的CO2通過管線進入氣體回收罐，一級回收壓縮機將氣體回收罐內的CO2升壓，經冷凝器降溫后轉變?yōu)橐簯B(tài)CO2輸送至CO2循環罐進行循環利用，二級回收可將反應釜內的CO2回收至釜內壓力降至0.6MPa，二級回收結束后進入CO2的三級回收；CO2的三級回收：關閉一級回收管路控制閥Ⅴ和二級管路控制閥Ⅶ，打開三級回收管路控制閥Ⅵ，反應釜內的CO2通過二級回收壓縮機升壓，輸送至氣體回收罐，然后再由一級回收壓縮機將氣體回收罐內的CO2升壓，經冷凝器輸送至CO2循環罐進行循環利用，三級回收可將反應釜內的CO2回收至釜內壓力降至0.1MPa。
作為本發明的一種改進，還包括用于控制反應釜進口和出口處于連通或斷開狀態的控制閥Ⅱ；在反應釜升壓過程中，打開控制閥Ⅱ，使反應釜進口和出口兩端同時通入CO2進行升壓，避免只有一端升壓，對反應釜內的料筒沖擊造成損壞；在反應過程中，采用控制閥Ⅱ?qū)Ψ磻?yīng)釜進口和出口壓力平衡調節，保證反應穩定進行。
作為本發明的一種改進，還包括冷熱交換系統，冷熱交換系統包括熱水罐、冷水罐、熱泵和用于對熱泵冷卻降溫的冷卻塔；所述熱水罐的出水口分兩路，一路為熱水罐中的水通過電加熱器將水溫升至設定溫度后，打開控制閥Ⅸ，通過熱水泵將熱水輸送至反應釜、分離釜、反應加熱器和分離加熱器進行加熱，反應釜、分離釜、反應加熱器和分離加熱器加熱排出的水回至熱水罐循環工作；另一路為在熱水罐內的水不進行電加熱時，關閉控制閥Ⅸ，打開控制閥Ⅷ，通過熱水泵將熱水罐中未加熱的水經熱泵換熱后輸送至反應釜、分離釜、反應加熱器和分離加熱器進行加熱，反應釜、分離釜、反應加熱器和分離加熱器加熱排出的水回至熱水罐，循環工作；所述冷水罐的出水口分兩路，一路為冷水罐中的水通過冷水泵將其輸送至CO2循環罐、加壓泵、一級回收壓縮機和二級回收壓縮機進行冷卻，CO2循環罐、加壓泵、一級回收壓縮機和二級回收壓縮機冷卻排出的水回冷水罐循環工作；另一路為冷水罐中的水通過冷水泵輸送至熱泵制冷后對冷凝器制冷，冷凝器制冷排出的水回冷水罐循環工作。作為本發明的一種改進，所述分離加熱器包括分離加熱器Ⅰ和分離加熱器Ⅱ，分離釜包括分離釜Ⅰ和分離釜Ⅱ；所述出口控制閥Ⅲ依次連接分離加熱器Ⅰ和分離釜Ⅰ，分離釜Ⅰ分離的油溶性物質進入集油罐內，分離的夾帶微量油溶性物質的氣體CO2經分離加熱器Ⅱ至分離釜Ⅱ，分離釜Ⅱ分離的油溶性物質進入集油罐內，分離的氣體CO2經冷凝器流入CO2循環罐循環利用；所述一級回收管路包括依次連接的分離加熱器Ⅱ、分離釜Ⅱ和冷凝器。
本發明的有益效果為：本發明提供了一種鉆井含油污泥超臨界CO2萃取處理系統，其通過CO2三級回收管路對反應釜內的CO2進行回收，將反應釜內的CO2壓力回收至釜內壓力降至0.1MPa。在第一級回收管路主要是利用了反應釜和CO2循環罐之間的壓力差，反應釜內的CO2通過管線經冷凝器降溫后轉變?yōu)橐簯B(tài)CO2進入CO2循環罐進行循環利用；在第二級回收管路中，在一級回收壓縮機的前方設置氣體回收罐，使反應釜內高壓CO2先進入氣體回收罐進行緩沖，防止了反應釜內高壓CO2對一級回收壓縮機造損害，延長一級回收壓縮機的使用壽命，通過二級回收可將反應釜內的CO2回收至釜內壓力降至0.6MPa；在第三級回收管路中，反應釜內的CO2依次通過二級回收壓縮機、氣體回收罐、一級回收壓縮機和冷凝器回CO2循環罐進行循環利用，使反應釜內的CO2回收至釜內壓力降至0.1MPa，使反應釜內的大量CO2得以回收循環利用。鉆井含油污泥利用本系統萃取處理后，油溶性物質品質高，可以再利用配制油基鉆井液；處理后的固相廢渣中總石油烴含量（簡稱TPH）遠低于國家標準（GB4284-2018）《農用污泥中污染物控制標準》的限值（＜3000mg/kg），處理后的固相廢渣既能達到國家標準（GB41518-2022）《頁巖氣勘探開發油基鉆井屑處理方法及控制指標》，也能到達四川省環保標準（DB51/2850-2021）《天然氣開采含油污泥綜合利用后剩余固相利用處置標準》的A類標準，可用于鋪墊井場及其道路，實現安全再利用處置。
在反應釜內的CO2回收方面，如果采用兩級回收，則CO2的回收效果不夠理想；如果采用四級回收，則將會出現采用較高的成本回收微量的CO2，得不償失。本發明通過三級回收管路，是在保證采用較低回收成本的基礎上，使反應釜內CO2回收效率達到最優狀態，結構簡單，操作方便。本發明特別適用于在CO2供應不方便、運輸成本過高的地方，例如海上鉆井平臺和陸上叢式井鉆井平臺等場所。
進一步地，還包括用于控制反應釜進口和出口處于連通或斷開狀態的控制閥Ⅱ。在反應釜升壓過程中，打開控制閥Ⅱ，使反應釜進口和出口兩端同時通入CO2進行升壓，避免只有一端升壓，對反應釜內的料筒沖擊造成損壞；在反應過程中，當出現因反應釜內料筒的物料堆積過于密實，造成反應釜進口和出口壓差過大時，采用控制閥Ⅱ?qū)Ψ磻?yīng)釜進口和出口壓力平衡調節，保證反應穩定進行。
進一步地，還包括CO2儲存罐和輸送泵，CO2儲存罐內的CO2通過輸送泵輸送至CO2循環罐或冷凝器。如果輸送泵與CO2循環罐較近時，可將CO2儲存罐內的液態CO2通過輸送泵直接輸送至CO2循環罐；如果輸送泵與CO2循環罐較遠時，特別是在夏季，為防止CO2汽化，需要將輸送管路中的CO2經冷凝器冷卻，使其保持液體狀態，以便輸送至CO2循環罐。使用者可根據現場的實際情況選用不同的模式，拓展了系統的應用場所。
進一步地，還包括冷熱交換系統，冷熱交換系統包括熱水罐、冷水罐、熱泵和用于對熱泵冷卻降溫的冷卻塔；所述熱水罐的出水口分兩路，一路為電加熱模式，即熱水罐中的水通過電加熱器將水溫升至設定溫度后，通過熱水泵將熱水輸送至反應釜、分離釜、反應加熱器和分離加熱器進行加熱；另一路為熱泵換熱模式，即通過熱水泵將熱水罐中未加熱的水經熱泵換熱后輸送至反應釜、分離釜、反應加熱器和分離加熱器進行加熱。通過采用上述兩種熱交換模式，當在如夏季等周圍氣溫比較高的情形時，可直接采用熱泵換熱模式；當在如冬季等周圍氣溫比較低的情形時，系統剛開機時，采用電加熱模式，待系統運行穩定后，切換為熱泵換熱模式，從而避免電加熱模式下的高功耗，有效降低系統整機運行功耗。
所述冷水罐的出水口分兩路，一路用于對CO2循環罐、加壓泵、一級回收壓縮機和二級回收壓縮機冷卻，另一路經熱泵制冷后對冷凝器制冷。結構簡單，成本低廉。
進一步地，分離加熱器包括分離加熱器Ⅰ和分離加熱器Ⅱ，分離釜包括分離釜Ⅰ和分離釜Ⅱ。通過上述兩級分離，無論是在萃取過程中反應釜出口排出的CO2，還是在萃取結束后經一級回收管路回收的CO2，回收的CO2的純度均得到進一步提升。
進一步地，加壓泵的數量為兩臺，一臺正常加壓使用，另一臺作為備壓使用，有效提高了系統的生產效率。而且一旦有一臺加壓泵發生故障，可用另一臺加壓泵兼顧正常加壓和備壓的功能，減少對系統運行的沖擊和保證系統不停機。
本發明還提供了一種利用上述鉆井含油污泥超臨界CO2萃取處理系統進行的超臨界CO2萃取處理方法，由于采用了上述的鉆井含油污泥超臨界CO2萃取處理系統，因此其也就具有相應的有益效果，具體可以參照前面的說明，這里不再贅述。
（發明人：陳德良;曾憲成;何佳;焦文強;馬勇鵬;劉劍飛;李銀峰;廉云飛;董浩聰;梁夢園;司昌威;陳金瑞;付傳松）
