公布日：2023.10.27
申請日：2023.08.10
分類號：C02F3/30(2023.01)I
摘要
本發明涉及水處理的技術領域，提供一種基于MBR工藝的污水處理裝置及方法，包括AAO生化處理組件、預沉淀池和MBR膜池，AAO生化處理組件包括厭氧池、缺氧池及好氧池，所述厭氧池、所述缺氧池及所述好氧池依次連通；預沉淀池與所述好氧池連通，所述預沉淀池用以調節污水的污泥濃度；MBR膜池與所述預沉淀池連通。本發明所述的一種基于MBR工藝的污水處理裝置及方法，經過AAO生化處理組件處理過的污水通過預沉淀池進行初步沉淀，以調節污水的污泥濃度，通過控制污水的污泥濃度，以減少污泥濃度對MBR膜的影響，避免膜通量下降，提高MBR膜的處理效率，提高產水率，同時保證AAO生化處理組件中具有足夠的污泥濃度。
權利要求書
1.一種基于MBR工藝的污水處理裝置，其特征在于，包括：AAO生化處理組件，包括厭氧池、缺氧池及好氧池，所述厭氧池、所述缺氧池及所述好氧池依次連通；預沉淀池，與所述好氧池連通，所述預沉淀池用以調節污水的污泥濃度；MBR膜池，與所述預沉淀池連通。
2.根據權利要求1所述的基于MBR工藝的污水處理裝置，其特征在于，所述預沉淀池與所述好氧池之間設置配水花墻。
3.根據權利要求1所述的基于MBR工藝的污水處理裝置，其特征在于，所述預沉淀池與所述缺氧池之間設置第一回流管，所述預沉淀池的污泥通過所述第一回流管流入所述缺氧池。
4.根據權利要求3所述的基于MBR工藝的污水處理裝置，其特征在于，所述預沉淀池的底部設置集泥槽，所述第一回流管連通所述集泥槽。
5.根據權利要求1至4任一項所述的基于MBR工藝的污水處理裝置，其特征在于，所述預沉淀池為缺氧區。
6.根據權利要求1至4任一項所述的基于MBR工藝的污水處理裝置，其特征在于，所述預沉淀池還包括池體、沉淀組件和刮泥組件，所述池體包括沉降區和刮泥區，所述沉降區位于所述刮泥區的上方；所述沉淀組件設置于所述沉降區，所述刮泥組件設置于所述刮泥區；所述刮泥組件包括軸體、與軸體相連接的旋轉架、設置于旋轉架上的刮泥板；所述預沉淀池上設置出水口，所述出水口設置于高于所述旋轉架的位置。
7.根據權利要求6所述的基于MBR工藝的污水處理裝置，其特征在于，所述沉降區的橫截面形狀為矩形，所述刮泥區的橫截面形狀為圓形。
8.一種基于MBR工藝的污水處理方法，應用于權利要求1至7任一項所述的基于MBR工藝的污水處理裝置，其特征在于，污水在AAO生化處理組件進行AAO生化處理后，進入預沉淀池進行初步沉淀，當所述預沉淀池的污泥濃度達到設定污泥濃度后，所述預沉淀池的出水進入MBR膜池。
9.根據權利要求8所述的基于MBR工藝的污水處理方法，其特征在于，所述預沉淀池為缺氧區，所述AAO生化處理組件包括厭氧池、缺氧池及好氧池，所述厭氧池、所述缺氧池及所述好氧池依次連通；所述預沉淀池沉淀后的污泥回流到所述缺氧池。
10.根據權利要求8所述的基于MBR工藝的污水處理方法，其特征在于，污水經AAO生化處理后，通過配水花墻進入進入預沉淀池。
發明內容
本發明提供一種基于MBR工藝的污水處理裝置及方法，用以解決現有技術中的MBR反應器存在膜污染的缺陷，避免膜通量下降過快，提高MBR膜的處理效率，提高產水率。
本發明提供一種基于MBR工藝的污水處理裝置及方法，包括：
AAO生化處理組件，包括厭氧池、缺氧池及好氧池，所述厭氧池、所述缺氧池及所述好氧池依次連通；
預沉淀池，與所述好氧池連通，所述預沉淀池用以調節污水的污泥濃度；
MBR膜池，與所述預沉淀池連通。
根據本發明提供的一種基于MBR工藝的污水處理裝置，所述預沉淀池與所述好氧池之間設置配水花墻。
根據本發明提供的一種基于MBR工藝的污水處理裝置，所述預沉淀池與所述缺氧池之間設置第一回流管，所述預沉淀池的污泥通過所述第一回流管流入所述缺氧池。
根據本發明提供的一種基于MBR工藝的污水處理裝置，所述預沉淀池的底部設置集泥槽，所述第一回流管連通所述集泥槽。
根據本發明提供的一種基于MBR工藝的污水處理裝置，所述預沉淀池為缺氧區。
根據本發明提供的一種基于MBR工藝的污水處理裝置，所述預沉淀池還包括池體、沉淀組件和刮泥組件，所述池體包括沉降區和刮泥區，所述沉降區位于所述刮泥區的上方；所述沉淀組件設置于所述沉降區，所述刮泥組件設置于所述刮泥區；所述刮泥組件包括軸體、與軸體相連接的旋轉架、設置于旋轉架上的刮泥板；所述預沉淀池上設置出水口，所述出水口設置于高于所述旋轉架的位置。
根據本發明提供的一種基于MBR工藝的污水處理裝置，所述沉降區的橫截面形狀為矩形，所述刮泥區的橫截面形狀為圓形。
本發明還提供了一種基于MBR工藝的污水處理方法，應用于基于MBR工藝的污水處理裝置，污水在AAO生化處理組件進行AAO生化處理后，進入預沉淀池進行初步沉淀，當所述預沉淀池的污泥濃度達到設定污泥濃度后，所述預沉淀池的出水進入MBR膜池。
根據本發明提供的一種基于MBR工藝的污水處理方法，所述預沉淀池為缺氧區，所述AAO生化處理組件包括厭氧池、缺氧池及好氧池，所述厭氧池、所述缺氧池及所述好氧池依次連通；所述預沉淀池沉淀后的污泥回流到所述缺氧池。
根據本發明提供的一種基于MBR工藝的污水處理方法，污水經AAO生化處理后，通過配水花墻進入進入預沉淀池。
本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

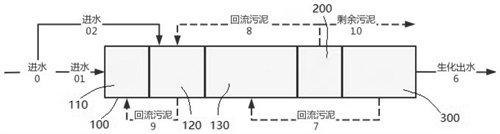

該基于MBR工藝的污水處理裝置包括AAO生化處理組件、預沉淀池和MBR膜池，AAO生化處理組件包括厭氧池、缺氧池及好氧池，所述厭氧池、所述缺氧池及所述好氧池依次連通；預沉淀池與所述好氧池連通，所述預沉淀池用以調節污水的污泥濃度；MBR膜池與所述預沉淀池連通。
該基于MBR工藝的污水處理裝置及方法，在AAO生化處理組件和MBR膜池之間設置預沉淀池，經過AAO生化處理組件處理過的污水通過預沉淀池進行初步沉淀，以調節污水的污泥濃度，當所述預沉淀池的污泥濃度達到設定污泥濃度后，所述預沉淀池的出水進入MBR膜池；通過控制污水的污泥濃度，以減少污泥濃度對MBR膜的影響，避免膜通量下降，提高MBR膜的處理效率，提高產水率，同時保證AAO生化處理組件中具有足夠的污泥濃度。
（發明人：張宏;晉玉亮;石富生;喻子書;張彬;肖波;黃仲均;張文;張洋）
