公布日：2023.10.27
申請日：2023.07.31
分類號：C02F9/00(2023.01)I;C02F11/121(2019.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F3/30(2023.01)N;C02F3/28(2023.01)N
摘要
本申請?zhí)峁┝艘环N污水凈化處理系統，其包括格柵過濾池、水解調節池、生化池、沉淀池、消毒池及檢測池。本申請通過設置格柵過濾池對污水產生的惡臭氣體進行過濾處理，提高了污水廠的空氣質量。在對污水處理前對污水進行水解調節處理，將大分子有機物水解成小分子有機物，有利于后續步驟如生化池對污水的高效凈化。生化池在對污水凈化時還能再次分解大分子有機物，提高污水凈化質量。
權利要求書

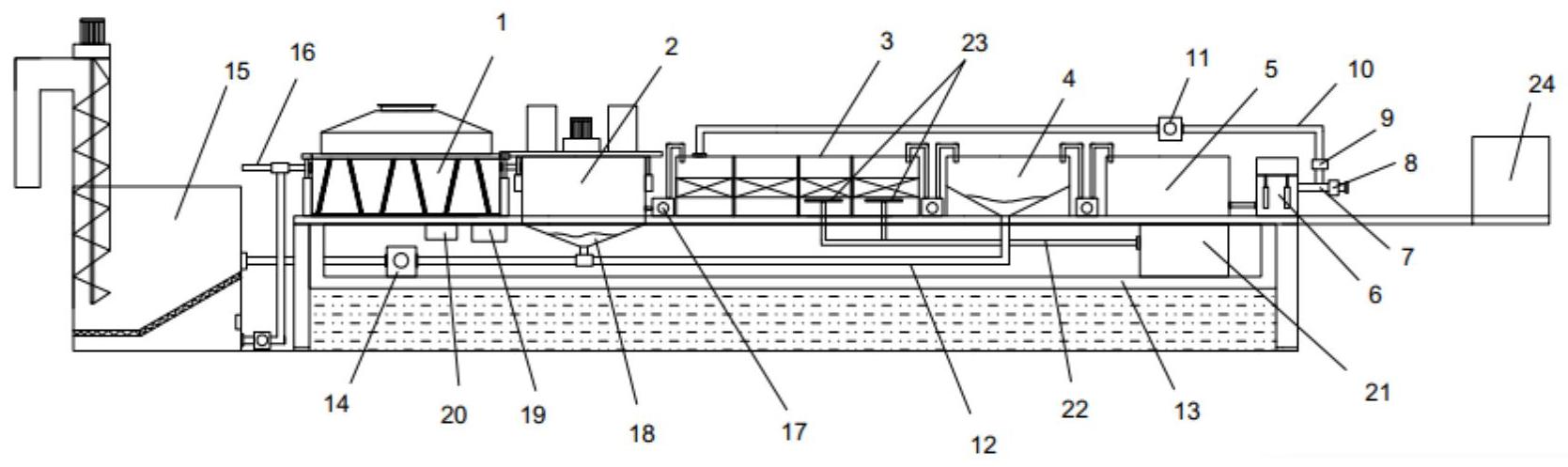

1.一種污水凈化處理系統，其特征在于，格柵過濾池、水解調節池、生化池、沉淀池、消毒池及檢測池，其中，所述格柵過濾池的入水口連接有污水進水管，污水通過所述污水進水管進入到所述格柵過濾池中；所述格柵過濾池的出水口與所述水解調節池的入水口連通，所述水解調節池的出水口與所述生化池的入水口連通，所述生化池的出水口與所述沉淀池的入水口連通，所述沉淀池的出水口與所述消毒池的入水口連通，所述消毒池的出水口與所述檢測池的入水口連通；所述格柵過濾池頂部設置有廢氣過濾箱；所述檢測池的出水管通過回流管與所述生化池連通。
2.如權利要求1所述的污水凈化處理系統，其特征在于，所述格柵過濾池靠近所述污水進水管的一側安裝有過濾槽；所述格柵過濾池的頂部設有過濾池密封蓋，所述過濾池密封蓋的底部設置有一個或多個格柵，所述一個或多個格柵的底部設置有濾池底板；所述過濾池密封蓋的頂部安裝有第一廢氣過濾箱，所述第一廢氣過濾箱內安裝有濾芯，對污水的臭味過濾凈化；所述第一廢氣過濾箱的頂部連接有排氣管，使污水的臭味在凈化后經排氣管排出到大氣內。
3.如權利要求1所述的污水凈化處理系統，其特征在于，所述水解調節池通過管道與所述格柵過濾池連通；所述水解調節池的頂部安裝有調節池頂蓋，以使所述水解調節池的頂部密封；所述調節池頂蓋上安裝有第二減速箱，所述第二減速箱的頂部安裝有第二電機，底部連接有攪拌桿；所述第二減速箱的兩側分別安裝有第二廢氣過濾箱和自動加料箱；所述水解調節池的兩側壁安裝有第二液壓缸，所述調節池頂蓋通過螺栓安裝在所述第二液壓缸的頂部；所述水解調節池的底部還設置有污泥沉淀斗，以收集所述水解調節池中污水的水解產物。
4.如權利要求1所述的污水凈化處理系統，其特征在于，所述生化池包括厭氧池、缺氧池、好氧池和兼氧池，所述厭氧池、所述缺氧池、所述好氧池和所述兼氧池內均設置有填料，用于去除污水中的有機物。
5.如權利要求1所述的污水凈化處理系統，其特征在于，所述沉淀池的內部設置有階梯，所述階梯的底部設置為污泥濃縮斗，所述污泥濃縮斗與輸泥管連通。
6.如權利要求1所述的污水凈化處理系統，其特征在于，所述消毒池的頂部安裝有定投料裝置和攪拌設備，以使污水進入至所述消毒池內后，對污水進行消毒。
7.如權利要求1所述的污水凈化處理系統，其特征在于，所述檢測池包括水質監測傳感器，以對進入所述檢測池的污水進行檢測。
8.如權利要求1所述的污水凈化處理系統，其特征在于，還包括污泥濃縮池，其與所述沉淀池連通，以將所述沉淀池中的污泥抽吸至所述污泥濃縮池內。
9.如權利要求8所述的污水凈化處理系統，其特征在于，所述污泥濃縮池的頂部連接有污泥下料管；所述污泥濃縮池包括絞龍，所述絞龍轉動以將污泥清出。
10.如權利要求1所述的污水凈化處理系統，其特征在于，還包括控制箱，所述控制箱內設有控制系統，用于控制污水凈化處理的過程。
發明內容
本申請的目的至少在于提供一種污水凈化處理系統，根據本申請的污水凈化處理系統，能夠有效提高污水的凈化質量。
為了實現上述目的，本申請采用以下技術方案：
一種污水凈化處理系統，其包括格柵過濾池、水解調節池、生化池、沉淀池、消毒池及檢測池，其中，所述格柵過濾池的入水口連接有污水進水管，污水通過所述污水進水管進入到所述格柵過濾池中；所述格柵過濾池的出水口與所述水解調節池的入水口連通，所述水解調節池的出水口與所述生化池的入水口連通，所述生化池的出水口與所述沉淀池的入水口連通，所述沉淀池的出水口與所述消毒池的入水口連通，所述消毒池的出水口與所述檢測池的入水口連通；所述格柵過濾池頂部設置有廢氣過濾箱；所述檢測池的出水管通過回流管與所述生化池連通。
在一些實施方式中，所述格柵過濾池靠近所述污水進水管的一側安裝有過濾槽；所述格柵過濾池的頂部設有過濾池密封蓋，所述過濾池密封蓋的底部設置有一個或多個格柵，所述一個或多個格柵的底部設置有濾池底板；所述過濾池密封蓋的頂部安裝有第一廢氣過濾箱，所述第一廢氣過濾箱內安裝有濾芯103，對污水的臭味過濾凈化；所述第一廢氣過濾箱的頂部連接有排氣管，使污水的臭味在凈化后經排氣管排出到大氣內。
在一些實施方式中，所述水解調節池通過管道與所述格柵過濾池連通；所述水解調節池的頂部安裝有調節池頂蓋，以使所述水解調節池的頂部密封；所述調節池頂蓋上安裝有第二減速箱，所述第二減速箱的頂部安裝有第二電機，底部連接有攪拌桿；所述第二減速箱的兩側分別安裝有第二廢氣過濾箱和自動加料箱；所述水解調節池的兩側壁安裝有第二液壓缸，所述調節池頂蓋通過螺栓安裝在所述第二液壓缸的頂部；所述水解調節池的底部還設置有污泥沉淀斗，以收集所述水解調節池中污水的水解產物。
在一些實施方式中，所述生化池包括厭氧池、缺氧池、好氧池和兼氧池，所述厭氧池、所述缺氧池、所述好氧池和所述兼氧池內均設置有填料，用于去除污水中的有機物。
在一些實施方式中，所述沉淀池的內部設置有階梯，所述階梯的底部設置為污泥濃縮斗，所述污泥濃縮斗與輸泥管連通。
在一些實施方式中，所述消毒池的頂部安裝有定投料裝置和攪拌設備，以使污水進入至所述消毒池內后，對污水進行消毒。
在一些實施方式中，所述檢測池包括水質監測傳感器，以對進入所述檢測池的污水進行檢測。
在一些實施方式中，還包括污泥濃縮池，其與所述沉淀池連通，以將所述沉淀池中的污泥抽吸至所述污泥濃縮池內。
在一些實施方式中，所述污泥濃縮池的頂部連接有污泥下料管；所述污泥濃縮池包括絞龍，所述絞龍轉動以將污泥清出。
在一些實施方式中，還包括控制箱，所述控制箱內設有控制系統，用于控制污水凈化處理的過程。
與現有技術相比，本申請的有益效果：
本申請?zhí)峁┝艘环N污水凈化處理系統，其包括格柵過濾池、水解調節池、生化池、沉淀池、消毒池及檢測池。本申請中的格柵過濾池能夠?qū)ξ鬯a(chǎn)生的惡臭氣體進行過濾處理，提高了污水廠的空氣質量。在對污水處理前對污水進行水解調節處理，將大分子有機物水解成小分子有機物，有利于后續步驟如生化池對污水的高效凈化。生化池在對污水凈化時還能再次分解大分子有機物，提高凈化質量。檢測池出水管通過回流管與生化池連通，對未達標的污水進行再處理，有效保證凈化質量。
（發明人：李思潔;劉海臣;黃松;何媛;萬風;汪冰洋;胡琪勇;白凱強）
