公布日：2023.12.19
申請日：2023.11.07
分類號：C02F1/36(2023.01)I;C02F1/30(2023.01)I
摘要
本發明公開了一種等離子體耦合超聲處理難降解廢水的裝置，包括超聲空化反應器及等離子反應器，等離子反應器出水口與超聲空化反應器進水口相連，等離子反應器進水口與氣液混合泵出水口相連，等離子反應器出氣口與氣液混合泵進氣口相連，等離子反應器進氣口與氮氣過濾機構出氣口相連，本發明適用于廢水處理技術領域，能夠?qū)崿F(xiàn)電化學、電催化氧化、光催化氧化、臭氧催化氧化和空化催化氧化為一體的降解廢水中有機物的綜合性工藝技術，降解速度更快、結構配置更簡單，操作更方便，運行能耗更低，性能更穩定。
權利要求書

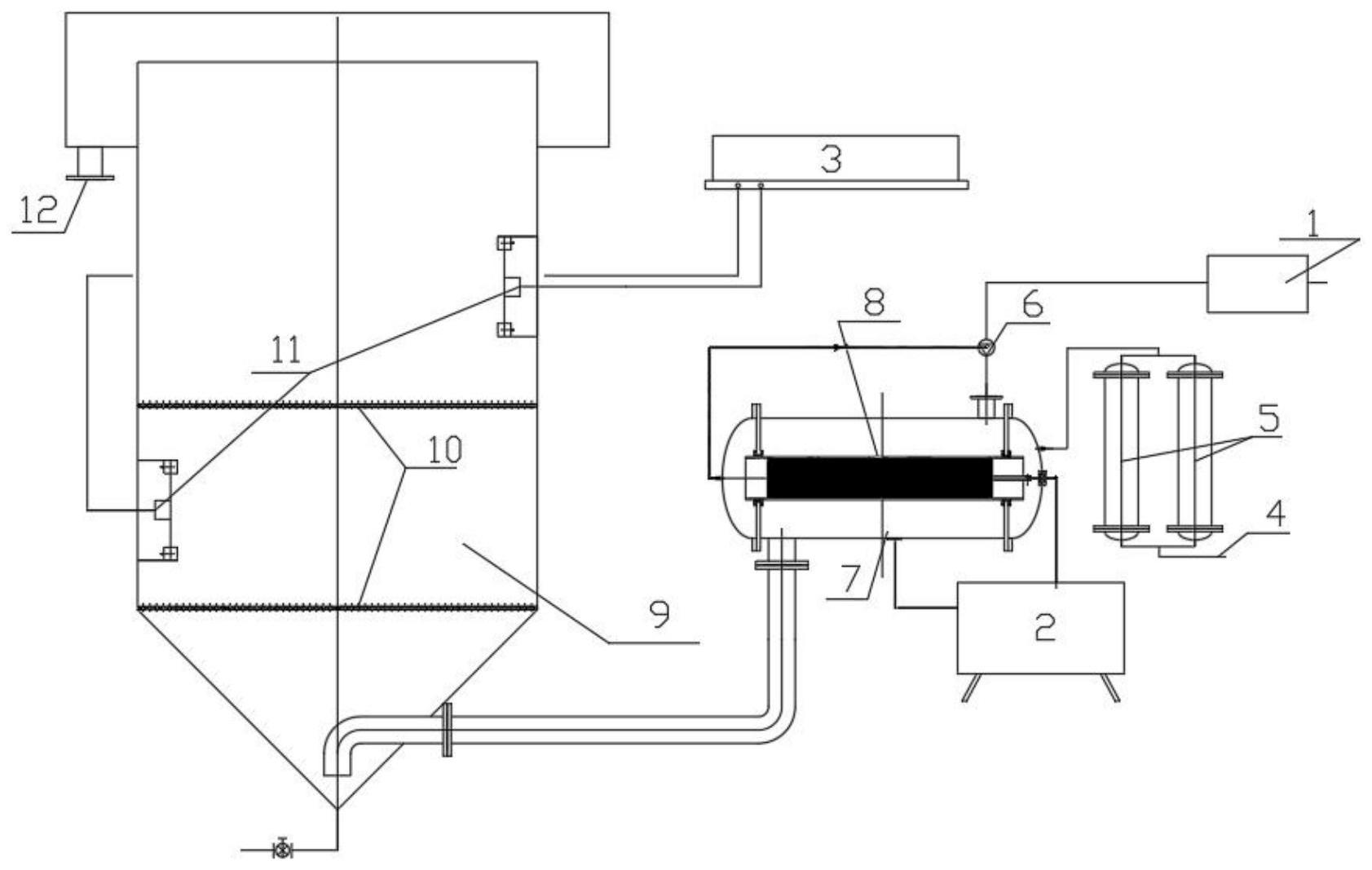

1.一種等離子體耦合超聲處理難降解廢水的裝置，其特征在于：包括超聲空化反應器(9)及等離子反應器(7)，所述等離子反應器(7)出水口與超聲空化反應器(9)進水口相連，所述等離子反應器(7)進水口與氣液混合泵(6)出水口相連，所述等離子反應器(7)出氣口與氣液混合泵(6)進氣口相連，所述等離子反應器(7)進氣口與氮氣過濾機構(5)出氣口相連。
2.如權利要求1所述的一種等離子體耦合超聲處理難降解廢水的裝置，其特征在于：所述等離子反應器(7)內設有放電等離子電極(8)，所述等離子反應器(7)外連接有等離子電源(2)，所述等離子電源(2)與放電等離子電極(8)相連，所述等離子電源(2)與等離子反應器(7)外殼接地保護連接。
3.如權利要求1所述的一種等離子體耦合超聲處理難降解廢水的裝置，其特征在于：所述超聲空化反應器(9)內由上及下設有若干個多孔板(10)，將超聲空化反應器(9)分為若干個區域，所述超聲空化反應器(9)內壁上設有若干個位置高度不同的超聲換能器(11)，若干個超聲換能器(11)分別設于不同區域內，且若干個超聲換能器(11)均與超聲波電源(3)電連接。
4.如權利要求1所述的一種等離子體耦合超聲處理難降解廢水的裝置，其特征在于：所述超聲空化反應器(9)上端設有處理后水出口(12)。
5.如權利要求1所述的一種等離子體耦合超聲處理難降解廢水的裝置，其特征在于：所述氣液混合泵(6)進水口與廢水泵(1)出水口相連。
6.如權利要求1所述的一種等離子體耦合超聲處理難降解廢水的裝置，其特征在于：所述氮氣過濾機構(5)底部設有進化空氣入口(4)。
發明內容
本發明的目的在于克服現有技術的缺陷，提供一種等離子體耦合超聲處理難降解廢水的裝置。
為實現上述目的，本發明采用了如下技術方案：
一種等離子體耦合超聲處理難降解廢水的裝置，包括超聲空化反應器及等離子反應器，所述等離子反應器出水口與超聲空化反應器進水口相連，所述等離子反應器進水口與氣液混合泵出水口相連，所述等離子反應器出氣口與氣液混合泵進氣口相連，所述等離子反應器進氣口與氮氣過濾機構出氣口相連。
優選的，所述等離子反應器內設有放電等離子電極，所述等離子反應器外連接有等離子電源，所述等離子電源與放電等離子電極相連，所述等離子電源與等離子反應器外殼接地保護連接。
優選的，所述超聲空化反應器內由上及下設有若干個多孔板，將超聲空化反應器分為若干個區域，所述超聲空化反應器內壁上設有若干個位置高度不同的超聲換能器，若干個超聲換能器分別設于不同區域內，且若干個超聲換能器均與超聲波電源電連接。
優選的，所述超聲空化反應器上端設有處理后水出口。
優選的，所述氣液混合泵進水口與廢水泵出水口相連。
優選的，所述氮氣過濾機構底部設有進化空氣入口。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
本發明中，能夠?qū)崿F(xiàn)電化學、電催化氧化、光催化氧化、臭氧催化氧化和空化催化氧化為一體的降解廢水中有機物的綜合性工藝技術，降解速度更快、結構配置更簡單，操作更方便，運行能耗更低，性能更穩定。
本發明中，在運行過程中加入少量或者不加藥。處理后廢水毒性明顯降低，可生化性大幅提高，且減少80％以上危險固廢或不產生危險固廢。
本發明中，超聲換能振蕩部件設置可更換振動部件，避免傳統換能器更換所產生的能量阻力消耗。
（發明人：韓灼;蘇佳亮;魯超;李鶴;徐忠楊;景愛民;張翼;匡金陶）
