公布日：2023.10.31

申請日：2023.09.21

分類號：C02F1/46(2023.01)I;C02F1/78(2023.01)I;C02F1/72(2023.01)I;C02F1/30(2023.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N

摘要

本發明涉及污水處理控制調節技術領域，具體涉及了一種一體式污水處理控制調節系統及其裝置。包括反應器，所述反應器上設有進水口、出水口、進氣口以及出氣口，所述反應器內設有介質阻擋放電裝置，所述介質阻擋放電裝置電連接有高壓電源；所述進水口通過進水管連通污水池，所述進水管上設有污水泵，所述進氣口通過進氣管連通空氣，所述進氣管上設有空氣泵；所述介質阻擋放電裝置包括用作介質阻擋放電的石英管和用作高壓電極的不銹鋼棒，不銹鋼棒與高壓電源連接，所述石英管同軸套設在不銹鋼棒外，還包括有纏繞在石英管外壁的用作接地電極的導電絲，還包括有套接在石英管外的玻璃管。能夠對污水中大分子雜質進行處理，且不會造成二次污染。

權利要求書

1.一種一體式污水處理裝置，其特征在于：包括反應器，所述反應器上設有進水口、出水口、進氣口以及出氣口，所述反應器內設有介質阻擋放電裝置，所述介質阻擋放電裝置電連接有高壓電源；所述進水口通過進水管連通污水池，所述進水管上設有污水泵，所述進氣口通過進氣管連通空氣，所述進氣管上設有空氣泵；所述介質阻擋放電裝置包括用作介質阻擋放電的石英管和用作高壓電極的不銹鋼棒，不銹鋼棒與高壓電源連接，所述石英管同軸套設在不銹鋼棒外，還包括有纏繞在石英管外壁的用作接地電極的導電絲，還包括有套接在石英管外的玻璃管，所述介質阻擋放電裝置有多組，設置在反應器內部。

2.根據權利要求1所述的一種一體式污水處理裝置，其特征在于：所述出氣口連通有出氣管，上設有兩條分支，包括出氣管路和循環管路，所述出氣管路連通大氣，出氣管路上設有第一閥門，所述循環管路與進氣管連通，循環管路上設有第二閥門。

3.一種一體式污水處理控制調節系統，用于控制權利要求1-2任一項所述的一種一體式污水處理裝置，其特征在于：包括檢測設備、控制設備以及上位機，所述檢測設備包括設于進水口的進水取樣檢測裝置，設于出水口的出水取樣檢測裝置，所述進水取樣檢測裝置用于對進水口處的污水取樣檢測進水指標，所述出水取樣檢測裝置用于對出水口處的污水取樣檢測出水指標，所述控制設備包括污水泵和空氣泵；所述上位機包括數據接收模塊以及啟動控制模塊；數據接收模塊，用于接收進水取樣檢測裝置和出水取樣檢測裝置所測得的進水指標以及出水指標；啟動控制模塊，用于控制污水泵以及空氣泵的啟閉；所述控制設備還包括設于出水口處的出口閥，所述上位機還包括時間設定模塊，所述時間設定模塊分別與數據接收模塊和啟動控制模塊電信號連接；時間設定模塊，用于根據進水取樣檢測裝置測得的進水指標，設定污水在反應器中污水處理的反應時間；啟動控制模塊，還用于在達到反應時間后，控制出口閥開啟；所述進水取樣檢測裝置包括初步污水檢測模塊和精準污水檢測模塊；所述初步污水檢測模塊包括快速檢測儀和通訊模塊，所述快速檢測儀與通訊模塊電連接，所述通訊模塊用于將快速檢測儀測得的快檢指標發送至數據接收模塊，所述時間設定模塊用于根據快檢指標設定第一反應時間，所述第一反應時間為根據快檢指標設定的污水進入反應器后的初步反應時間；所述精準污水檢測模塊包括取樣管，所述取樣管一端連通進水管，另一端連通檢測機房，所述檢測機房內設有精準測定儀器和主機，所述精準測定儀器包括COD測定儀、氨氮測定儀、總氮測定儀以及總磷測定儀，所述主機用于接收精準測定儀器的測定結果，并將精準測定儀器的測定結果發送至數據接收模塊；時間設定模塊，還用于根據精準測定儀器的測定結果，設定第二反應時間，所述第二反應時間為根據精準測定儀器的測定結果，設定的污水進入反應器后的精準反應時間；所述啟動控制模塊，在測得第一反應時間后，控制電源開啟，根據第一反應時間使污水在反應器中反應，并在測得第二反應時間后，判斷污水當前在反應器內進行反應的時間是否達到第二反應時間，當達到第二反應時間時，控制出口閥開啟。

4.根據權利要求3所述的一種一體式污水處理控制調節系統，其特征在于：所述檢測設備還包括設于出氣口處的氧氣檢測裝置，所述氧氣檢測裝置用于檢測出氣口處的氧含量，所述控制設備還包括第一閥門和第二閥門；啟動控制模塊，還用于根據出氣口處的氧含量控制第一閥門和第二閥門的啟閉，當氧氣含量高于預設的氧含量閾值時，控制第一閥門關閉，第二閥門開啟，當氧氣含量低于預設的氧含量閾值時，控制第一閥門開啟，第二閥門關閉。

發明內容

本發明所解決的技術問題在于提供一種一體式污水處理控制調節系統及其裝置，能夠對污水中大分子雜質進行處理，且不會造成二次污染。

本發明提供的基礎方案：一種一體式污水處理裝置，包括反應器，所述反應器上設有進水口、出水口、進氣口以及出氣口，所述反應器內設有介質阻擋放電裝置，所述介質阻擋放電裝置電連接有高壓電源；所述進水口通過進水管連通污水池，所述進水管上設有污水泵，所述進氣口通過進氣管連通空氣，所述進氣管上設有空氣泵；所述介質阻擋放電裝置包括用作介質阻擋放電的石英管和用作高壓電極的不銹鋼棒，不銹鋼棒與高壓電源連接，所述石英管同軸套設在不銹鋼棒外，還包括有纏繞在石英管外壁的用作接地電極的導電絲，還包括有套接在石英管外的玻璃管，所述介質阻擋放電裝置有多組，設置在反應器內部。

進一步，所述出氣口連通有出氣管，上設有兩條分支，包括出氣管路和循環管路，所述出氣管路連通大氣，出氣管路上設有第一閥門，所述循環管路與進氣管連通，循環管路上設有第二閥門。

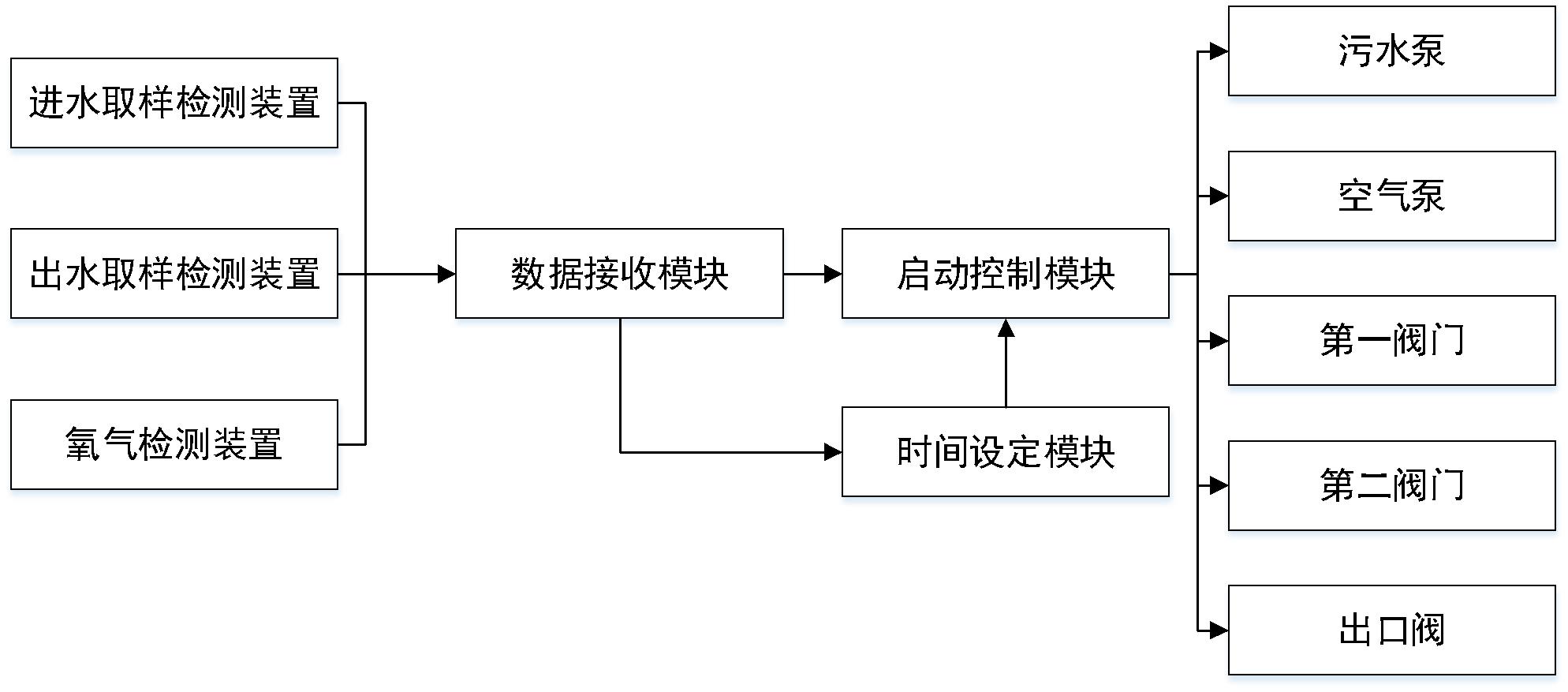

本發明還公開了一種一體式污水處理控制調節系統，用于控制上述的一種一體式污水處理控制裝置，包括檢測設備、控制設備以及上位機，所述檢測設備包括設于進水口的進水取樣檢測裝置，設于出水口的出水取樣檢測裝置，所述進水取樣檢測裝置用于對進水口處的污水取樣檢測進水指標，所述出水取樣檢測裝置用于對出水口處的污水取樣檢測出水指標，所述控制設備包括污水泵和空氣泵；所述上位機包括數據接收模塊以及啟動控制模塊；數據接收模塊，用于接收進水取樣檢測裝置和出水取樣檢測裝置所測得的進水指標以及出水指標；啟動控制模塊，用于控制污水泵以及空氣泵的啟閉；所述控制設備還包括設于出水口處的出口閥，所述上位機還包括時間設定模塊，所述時間設定模塊分別與數據接收模塊和啟動控制模塊電信號連接；時間設定模塊，用于根據進水取樣檢測裝置測得的進水指標，設定污水在反應器中污水處理的反應時間；啟動控制模塊，還用于在達到反應時間后，控制出口閥開啟；所述進水取樣檢測裝置包括初步污水檢測模塊和精準污水檢測模塊；所述初步污水檢測模塊包括快速檢測儀和通訊模塊，所述快速檢測儀與通訊模塊電連接，所述通訊模塊用于將快速檢測儀測得的快檢指標發送至數據接收模塊，所述時間設定模塊用于根據快檢指標設定第一反應時間，所述第一反應時間為根據快檢指標設定的污水進入反應器后的初步反應時間；所述精準污水檢測模塊包括取樣管，所述取樣管一端連通進水管，另一端連通檢測機房，所述檢測機房內設有精準測定儀器和主機，所述精準測定儀器包括COD測定儀、氨氮測定儀、總氮測定儀以及總磷測定儀，所述主機用于接收精準測定儀器的測定結果，并將精準測定儀器的測定結果發送至數據接收模塊；時間設定模塊，還用于根據精準測定儀器的測定結果，設定第二反應時間，所述第二反應時間為根據精準測定儀器的測定結果，設定的污水進入反應器后的精準反應時間；所述啟動控制模塊，在測得第一反應時間后，控制電源開啟，根據第一反應時間使污水在反應器中反應，并在測得第二反應時間后，判斷污水當前在反應器內進行反應的時間是否達到第二反應時間，當達到第二反應時間時，控制出口閥開啟。

進一步，所述檢測設備還包括設于出氣口處的氧氣檢測裝置，所述氧氣檢測裝置用于檢測出氣口處的氧含量，所述控制設備還包括第一閥門和第二閥門；啟動控制模塊，還用于根據出氣口處的氧含量控制第一閥門和第二閥門的啟閉，當氧氣含量高于預設的氧含量閾值時，控制第一閥門關閉，第二閥門開啟，當氧氣含量低于預設的氧含量閾值時，控制第一閥門開啟，第二閥門關閉。

本發明的原理及優點在于：1.使用時，將污水通過進水口通入反應器，空氣通過進氣口通入反應器。之后開通介質阻擋放電裝置的電源，介質阻擋放電是指在高壓電極間加入介質，阻擋放電進一步發展，從而在常溫常壓下產生需要的大氣壓低溫等離子體，該低溫等離子體含有氧化氫、超氧陰離子、羥基自由基等活性離子。同時，本方案中通入空氣，空氣中的氧氣在介質阻擋放電作用下，也產生具有強氧化性的臭氧。羥基自由基具有極高的氧化電位，氧化能力強，與大多數有機污染物都可以發生快速的鏈式反應，無選擇性地把有機物氧化成CO2、H2O或礦物鹽，且無二次污染。臭氧同樣具有很強的氧化性，是目前已知的最強的氧化劑之一，利用其強氧化性的特點，在污水處理中的用途廣泛，臭氧可以分解難生物降解的有機物和三致物質，提高污水的可生化性。并且臭氧還能去除污水中的色、嗅、味和酚氯等污染物，改善水質，同時，還可以起到殺菌、降解COD等作用。本方案中，通過在反應器內通過介質阻擋放電裝置在污水中進行放電，使反應器內產生臭氧和羥基自由基，由臭氧和羥基自由基的強氧化性，對污水中的污染物進行處理，保證污水完全凈化。

2.不同污染程度的污水反應時間不同，首先通過快速檢測儀，例如檢測試紙、檢測溶液等，初步檢測出模糊的初步結果，給出模糊的需要進行的反應時間段。在污水進入反應器反應的同時，通過取樣管，將污水引入到檢測機房內，通過檢測機房中的精密儀器進一步檢測更加準確的污水數據，在根據檢測機房中的檢測儀器測得的測定結果，給出精準的反應時間。通過快速檢測，先給出一個大致的反應時間，并在污水反應的同時，對污水進行精密的檢測，得到更加準確的反應時間，使反應和檢測同時進行，提高污水處理的效率。

（發明人：林松;謝彬斌;梁慶華）
