公布日：2023.12.19
申請日：2023.10.23
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/30(2006.01)N
摘要
本發明公開了一種噴織廢水循環回用離子去除設備，涉及廢水處理技術領域，包括:處理箱，處理箱的內部中心處安裝有隔板，隔板將處理箱內部分割為兩個腔體；位于處理箱上方的污水管，污水管的底部連接有分別與兩個腔體相連通的進水管，且進水管上安裝有第一閥門；連通在腔體頂部的投料斗，投料斗用于將氧化鈣和偏鋁酸鈉加入腔體內對污水中的離子進行去除。本發明使得噴織廢水在處理過程中不會因沉淀等待而導致廢水處理中斷，使得廢水可進行持續處理，有利于提高處理效率，此外，廢水沉淀處理后方便將清液抽出，抽取過程中無需人為去調整抽液管的位置，有利于降低勞動強度，提高工作效率。
權利要求書

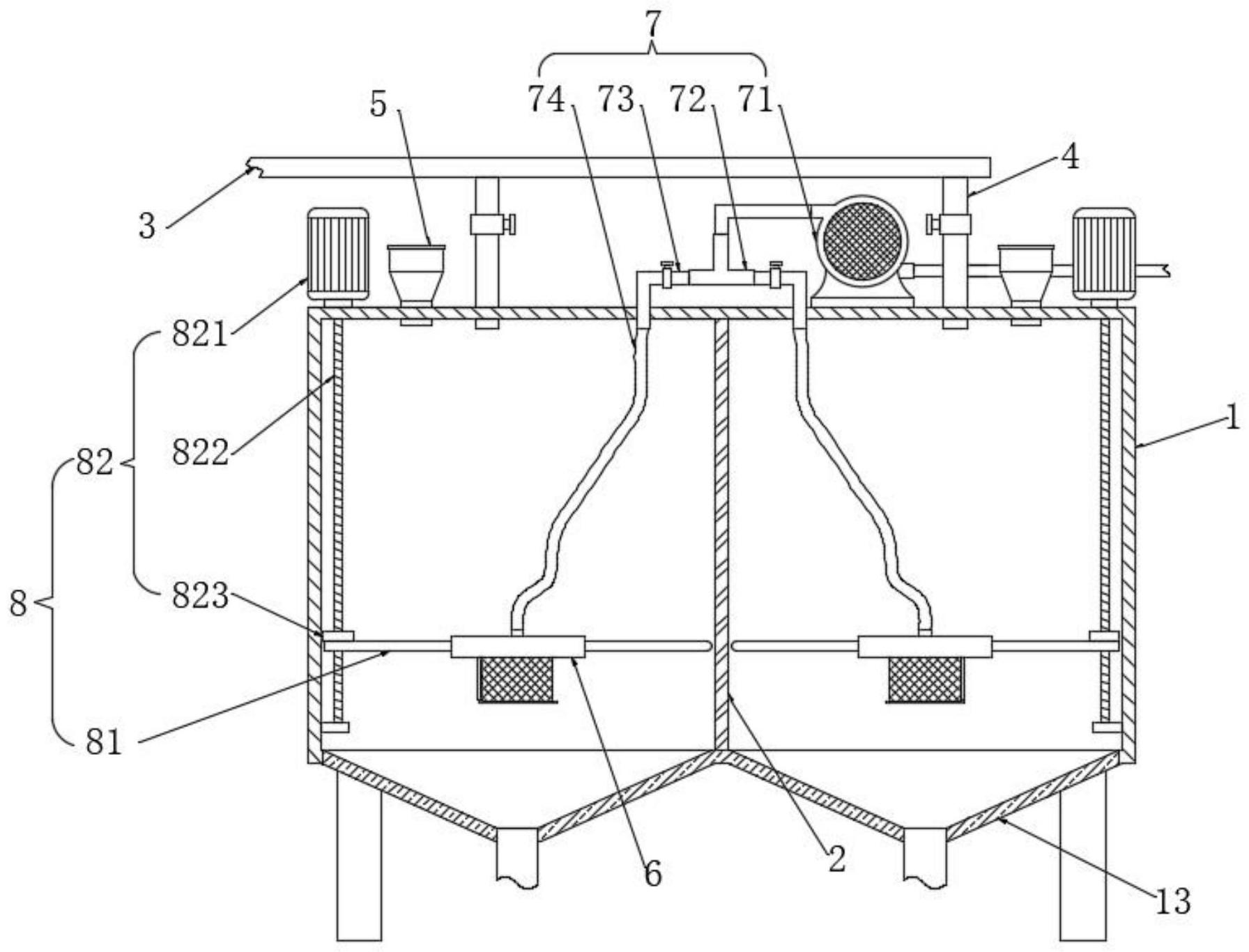

1.一種噴織廢水循環回用離子去除設備，其特征在于，包括:處理箱(1)，所述處理箱(1)的內部中心處安裝有隔板(2)，所述隔板(2)將處理箱(1)內部分割為兩個腔體；位于處理箱(1)上方的污水管(3)，所述污水管(3)的底部連接有分別與兩個腔體相連通的進水管(4)，且進水管(4)上安裝有第一閥門；連通在腔體頂部的投料斗(5)，所述投料斗(5)用于將氧化鈣和偏鋁酸鈉加入腔體內對污水中的離子進行去除；兩個抽水頭(6)，其分別設置在兩個腔體內，所述抽水頭(6)包括環形中空結構的浮塊(61)和過濾組件(62)；抽水組件(7)，其安裝在處理箱(1)頂部，所述抽水組件(7)與兩個抽水頭(6)相連接；混料機構(8)，所述混料機構(8)包括擾流組件(81)和驅動組件(82)，所述擾流組件(81)安裝在浮塊(61)上，所述驅動組件(82)用于帶動擾流組件(81)升降。
2.根據權利要求1所述的一種噴織廢水循環回用離子去除設備,其特征在于，所述過濾組件(62)包括插管(621)、環形濾筒(622)和底板(623)，所述環形濾筒(622)安裝在浮塊(61)底部的中心處，所述底板(623)安裝在環形濾筒(622)的底端，所述插管(621)貫穿浮塊(61)并延伸至環形濾筒(622)內。
3.根據權利要求2所述的一種噴織廢水循環回用離子去除設備,其特征在于，所述抽水組件(7)包括抽水泵(71)、三通(72)、兩個支管(73)和兩個軟管(74)，所述抽水泵(71)安裝在處理箱(1)頂部，所述三通(72)的一端通過導管與抽水泵(71)的輸入端相連通，且三通(72)的另外兩端與兩個支管(73)相連通，兩個所述支管(73)分別貫穿兩個腔體的頂部，所述軟管(74)連通在支管(73)與插管(621)之間，且支管(73)上安裝有用于控制開閉的第二閥門。
4.根據權利要求1所述的一種噴織廢水循環回用離子去除設備,其特征在于，所述擾流組件(81)包括多個擾流片(811)和貫穿開設在擾流片(811)上的擾流孔(812)，多個所述擾流片(811)固定連接在浮塊(61)的外側壁上，且多個擾流片(811)呈環形均勻分布；所述驅動組件(82)包括第一電機(821)、往復絲桿(822)和升降板(823)，所述第一電機(821)安裝在處理箱(1)靠近一側的頂部，所述往復絲桿(822)的頂端通過聯軸器與第一電機(821)的輸出端同軸連接，所述升降板(823)的中心處鑲嵌有與往復絲桿(822)螺紋套接的絲桿螺母，且升降板(823)的兩端與處理箱(1)的內壁滑動連接。
5.根據權利要求5所述的一種噴織廢水循環回用離子去除設備,其特征在于，所述往復絲桿(822)穿過其中一個擾流片(811)的擾流孔(812)設置。
6.根據權利要求2所述的一種噴織廢水循環回用離子去除設備,其特征在于，所述環形濾筒(622)的頂端連接有轉環(9)，所述轉環(9)通過密封軸承轉動安裝在浮塊(61)的底部，所述環形濾筒(622)靠近頂端的內壁處安裝有封板(10)，所述插管(621)貫穿封板(10)設置，所述浮塊(61)的底部安裝有與環形濾筒(622)側壁相抵觸的毛刷(11)，且浮塊(61)內安裝有用于驅動轉環(9)旋轉的傳動組件(12)。
7.根據權利要求7所述的一種噴織廢水循環回用離子去除設備,其特征在于，所述傳動組件(12)包括第二電機(121)和驅動齒輪(122)，所述第二電機(121)安裝在浮塊(61)內部的上表面，所述驅動齒輪(122)與第二電機(121)的輸出軸同軸連接，所述轉環(9)包括內齒圈，且內齒圈與驅動齒輪(122)相嚙合。
8.根據權利要求1所述的一種噴織廢水循環回用離子去除設備,其特征在于，所述處理箱(1)的底部對稱安裝有與兩個腔體相連通的集料斗(13)，所述集料斗(13)的底部安裝有出料管。
發明內容
本發明的目的在于提供一種噴織廢水循環回用離子去除設備，解決了以下技術問題：
(1)超高石灰鋁法對廢水處理時需要進行沉淀等待，導致廢水無法進行持續處理，影響處理效率的問題；
(2)抽取清液時因需要人不斷調整抽液管的位置，從而增大勞動強度，影響工作效率的問題。
本發明的目的可以通過以下技術方案實現：
一種噴織廢水循環回用離子去除設備，包括:
處理箱，所述處理箱的內部中心處安裝有隔板，所述隔板將處理箱內部分割為兩個腔體；
位于處理箱上方的污水管，所述污水管的底部連接有分別與兩個腔體相連通的進水管，且進水管上安裝有第一閥門；
連通在腔體頂部的投料斗，所述投料斗用于將氧化鈣和偏鋁酸鈉加入腔體內對污水中的離子進行去除；
兩個抽水頭，其分別設置在兩個腔體內，所述抽水頭包括環形中空結構的浮塊和過濾組件；
抽水組件，其安裝在處理箱頂部，所述抽水組件與兩個抽水頭相連接；
混料機構，所述混料機構包括擾流組件和驅動組件，所述擾流組件安裝在浮塊上，所述驅動組件用于帶動擾流組件升降。
作為本發明進一步的方案：所述過濾組件包括插管、環形濾筒和底板，所述環形濾筒安裝在浮塊底部的中心處，所述底板安裝在環形濾筒的底端，所述插管貫穿浮塊并延伸至環形濾筒內。
作為本發明進一步的方案：所述抽水組件包括抽水泵、三通、兩個支管和兩個軟管，所述抽水泵安裝在處理箱頂部，所述三通的一端通過導管與抽水泵的輸入端相連通，且三通的另外兩端與兩個支管相連通，兩個所述支管分別貫穿兩個腔體的頂部，所述軟管連通在支管與插管之間，且支管上安裝有用于控制開閉的第二閥門。
作為本發明進一步的方案：所述擾流組件包括多個擾流片和貫穿開設在擾流片上的擾流孔，多個所述擾流片固定連接在浮塊的外側壁上，且多個擾流片呈環形均勻分布；
所述驅動組件包括第一電機、往復絲桿和升降板，所述第一電機安裝在處理箱靠近一側的頂部，所述往復絲桿的頂端通過聯軸器與第一電機的輸出端同軸連接，所述升降板的中心處鑲嵌有與往復絲桿螺紋套接的絲桿螺母，且升降板的兩端與處理箱的內壁滑動連接。
作為本發明進一步的方案：所述往復絲桿穿過其中一個擾流片的擾流孔設置。
作為本發明進一步的方案：所述環形濾筒的頂端連接有轉環，所述轉環通過密封軸承轉動安裝在浮塊的底部，所述環形濾筒靠近頂端的內壁處安裝有封板，所述插管貫穿封板設置，所述浮塊的底部安裝有與環形濾筒側壁相抵觸的毛刷，且浮塊內安裝有用于驅動轉環旋轉的傳動組件。
作為本發明進一步的方案：所述傳動組件包括第二電機和驅動齒輪，所述第二電機安裝在浮塊內部的上表面，所述驅動齒輪與第二電機的輸出軸同軸連接，所述轉環包括內齒圈，且內齒圈與驅動齒輪相嚙合。
作為本發明進一步的方案：所述處理箱的底部對稱安裝有與兩個腔體相連通的集料斗，所述集料斗的底部安裝有出料管。
本發明的有益效果：
1、本發明中，通過打開其中一個進水管上的第一閥門，配合污水管方便將污水導入處理箱的其中一個腔體內，利用其中一個投料斗方便將氧化鈣和偏鋁酸鈉加入腔體內進行反應，反應后需要進行沉淀時，則關閉對應進水管上的第一閥門，并打開另一個進水管上的第一閥門，使污水可繼續進入另一個腔體內繼續進行離子去除，避免因沉淀等待而導致污水處理中斷，從而有利于提高污水處理效率。
2、本發明中，通過抽水頭和抽水組件方便對腔體內分層后的清液進行自動抽取，無需人調整抽液管，從而降低勞動強度并提高工作效率，利用混料機構方便對腔體內的溶液進行混合，便于廢水與投入的氧化鈣和偏鋁酸鈉充分接觸反應，提高廢水處理效果。
3、本發明中，通過傳動組件方便驅動轉環轉動，從而使環形濾筒發生轉動，配合安裝在浮塊底部的毛刷，從而方便對環形濾筒進行全面清潔，可盡量避免因環形濾筒發生堵塞而影響清液抽取效果。
（發明人：賀振洲;熊瑞;朱金舟）
