公布日：2023.01.20
申請日：2022.11.30
分類號：F23G5/44(2006.01)I;F23G5/04(2006.01)I
摘要
本申請?zhí)峁┮环N污泥焚燒處理裝置，包括：爐體，第一相對側設有進料口及出料口，第二相對側于爐體內側設有加熱裝置；承載盤，通過鏈條等間距設置于爐體內部；驅動機構，固定于爐體的第二相對側，用于通過鏈條驅動承載盤由進料口至出料口循環移動；鋪平機構，設置于爐體內部進料口下方，用以鋪平承載盤中的污泥；推出機構，設置于爐體內部平行于出料口，用于推出焚燒后的污泥。本發明提供的污泥焚燒處理裝置，將污泥由進料口放入裝置內的承載盤中，由鋪平機構對污泥進行鋪整，便于在爐體內充分燃燒，經驅動機構帶動至出料口處由推出機構進行清理，爐體內所設置的承載盤為多個，保證了污泥投放效率及燃燒效率，提高了污泥焚燒處理裝置整體工作效率。
權利要求書

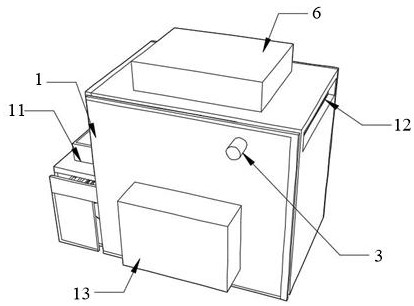

1.一種污泥焚燒處理裝置，其特征在于，包括：爐體（1），其第一相對側的兩端分別設有進料口（11）以及出料口（12），第二相對側于所述爐體（1）內側設有加熱裝置（13）；至少兩個承載盤（2），通過鏈條（32）等間距設置于所述爐體（1）內部；驅動機構（3），固定于所述爐體（1）的第二相對側，用于通過所述鏈條（32）驅動所述承載盤（2）由所述進料口（11）至所述出料口（12）循環移動；鋪平機構（4），設置于所述爐體（1）內部所述進料口（11）下方，用以鋪平所述承載盤（2）中的污泥；推出機構（5），設置于所述爐體（1）內部平行于所述出料口（12），用于推出焚燒后的所述污泥。
2.根據權利要求1所述的污泥焚燒處理裝置，其特征在于，所述爐體（1）包括固定于所述爐體（1）內部第二相對側之間的擋板（14）；所述擋板（14）底部對應所述鋪平機構（4）側固定有凸塊（15）；所述擋板（14）及凸塊（15）邊緣設有與所述承載盤（2）滑動連接的滑槽（16）。
3.根據權利要求2所述的污泥焚燒處理裝置，其特征在于，所述承載盤（2）于所述出料口（12）側設有缺口（21），所述缺口（21）處設有與所述滑槽（16）連接的滑輪（23）；所述缺口（21）的兩個側壁分別設置有與所述鏈條（32）連接的連接塊（22）。
4.根據權利要求3所述的污泥焚燒處理裝置，其特征在于，所述驅動機構（3）包括：主動鏈輪（31）以及與所述主動鏈輪（31）通過所述鏈條（32）閉合傳動連接的至少兩個從動鏈輪（33），所述主動鏈輪（31）及從動鏈輪（33）分別固定于所述第二相對側的側壁；所述鏈條（32）固定有所述連接塊（22）；所述主動鏈輪（31）與設置于所述爐體（1）第二相對側外部的第一電機（34）固定連接。
5.根據權利要求2所述的污泥焚燒處理裝置，其特征在于，所述鋪平機構（4）包括：兩根螺桿（41），分別設置于所述凸塊（15）的兩側與所述爐體（1）第一相對側的內壁之間；第二電機（42），固定于所述爐體（1）第一相對側的外壁，其輸出端與所述螺桿（41）固定連接；橫板（43），與兩根螺桿（41）分別嚙合連接；兩根連接桿（44），分別縱向貫穿所述橫板（43），末端固定有底板（46）；所述底板（46）末端連接由犁耙（45）。
6.根據權利要求5所述的污泥焚燒處理裝置，其特征在于，所述連接桿（44）末端與所述底板（46）螺紋連接，用以對所述底板（46）及犁耙（45）進行更換。
7.根據權利要求1所述的污泥焚燒處理裝置，其特征在于，所述推出機構（5）包括推板（51）以及電動推桿（52）；其中所述電動推桿（52）固定于所述爐體（1）內側頂部，所述電動推桿（52）的延伸端與所述推板（51）固定連接并向所述出料口（12）延伸。
8.根據權利要求1所述的污泥焚燒處理裝置，其特征在于，所述爐體（1）頂部固定有灰塵吸收裝置（6）。
9.根據權利要求1所述的污泥焚燒處理裝置，其特征在于，所述進料口（11）水平方向開設，設置于所述鋪平機構（4）的上方。
10.根據權利要求1所述的污泥焚燒處理裝置，其特征在于，所述爐體（1）邊緣外側對應所述出料口（12）下方設有收集箱，用于接收焚燒后的污泥。
發明內容
本發明提供一種污泥焚燒處理裝置，目的兼顧污泥燃燒效率與投放效率。
本發明實施例提供了一種污泥焚燒處理裝置，包括：爐體，其第一相對側的兩端分別設有進料口以及出料口，第二相對側于爐體內側設有加熱裝置；至少兩個承載盤，通過鏈條等間距設置于爐體內部；驅動機構，固定于爐體的第二相對側，用于通過鏈條驅動承載盤由進料口至出料口循環移動；鋪平機構，設置于爐體內部進料口下方，用以鋪平承載盤中的污泥；推出機構，設置于爐體內部平行于出料口，用于推出焚燒后的污泥。
可選地，爐體包括固定于爐體內部第二相對側之間的擋板；擋板底部對應鋪平機構側固定有凸塊；擋板及凸塊邊緣設有與承載盤滑動連接的滑槽。
可選地，承載盤于出料口側設有缺口，缺口處設有與滑槽連接的滑輪；缺口的兩個側壁分別設置有與鏈條連接的連接塊。
可選地，驅動機構包括：主動鏈輪以及與主動鏈輪通過鏈條閉合傳動連接的至少兩個從動鏈輪，主動鏈輪及從動鏈輪分別固定于第二相對側的側壁；鏈條固定有連接塊；主動鏈輪與設置于爐體第二相對側外部的第一電機固定連接。
可選地，鋪平機構包括：兩根螺桿，分別設置于凸塊的兩側與爐體第一相對側的內壁之間；第二電機，固定于爐體第一相對側的外壁，其輸出端與螺桿固定連接；橫板，與兩根螺桿分別嚙合連接；兩根連接桿，分別縱向貫穿橫板，末端固定有底板；底板末端連接由犁耙。
可選地，連接桿末端與底板螺紋連接，用以對底板及犁耙進行更換。
可選地，推出機構包括推板以及電動推桿；其中電動推桿固定于爐體內側頂部，電動推桿的延伸端與推板固定連接并向出料口延伸。
可選地，爐體頂部固定有灰塵吸收裝置。
可選地，進料口水平方向開設，設置于鋪平機構的上方。
可選地，爐體邊緣外側對應出料口下方設有收集箱，用于接收焚燒后的污泥。
本發明實施例提供的一種污泥焚燒處理裝置，通過將污泥由進料口放入裝置內的承載盤中，并由鋪平機構對污泥進行鋪整，從而便于在爐體內充分燃燒，并經驅動機構帶動至出料口處由推出機構進行清理，由于爐體內所設置的承載盤為多個，保證了污泥投放效率以及燃燒效率，從而提高了污泥焚燒處理裝置整體的工作效率。
（發明人：薛美平;左卿伶;趙明）
