公布日：2023.12.19
申請日：2023.09.12
分類號：C02F5/14(2023.01)I;C02F101/12(2006.01)N
摘要
本發明公開一種基于冷卻塔的高濃縮工業廢水處理系統，包括冷卻塔、收集池、沉淀池、冷卻塔循環水管道、控制系統。本發明公開一種處理方法，其特征在于，經冷卻塔在運行過程中產生的水，存儲到冷卻塔對應的收集池；對收集池內的水質進行在線監測，根據預設的濃縮倍率和水質要求將多個收集池內水按比例流入沉淀池，沉淀后獲得沉淀池上清液，對沉淀池上清液進行在線監測，并加入藥劑，將沉淀池上清液同工業水在冷卻塔對應的冷卻塔循環水管道內按預設比例混合后作為冷卻塔進水水源。本發明通過上述系統和處理方法，可以提高循環水系統濃縮倍率，同時通過將其用于脫硫系統可以實現廢水的梯度利用，有利于實現全廠廢水零排放的環保目標。
權利要求書

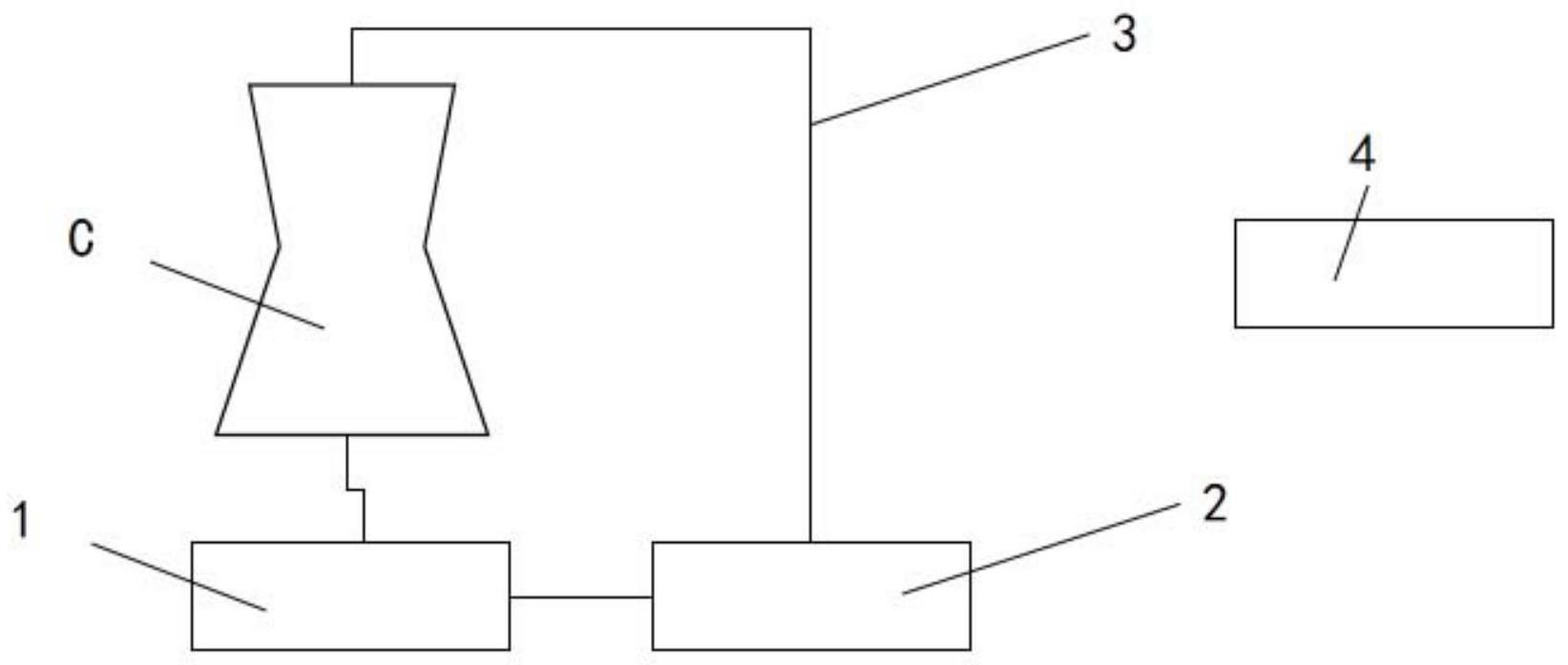

1.一種基于冷卻塔的高濃縮工業廢水處理系統，其特征在于，包括冷卻塔、收集池、沉淀池、冷卻塔循環水管道、控制系統；所述收集池存儲冷卻塔在運行過程中產生的水，包括冷卻塔底部排水、旁濾反洗出水，之后統一流入沉淀池，沉淀池上清液作為冷卻塔的進水水源。
2.根據權利要求1所述基于冷卻塔的高濃縮工業廢水處理系統，其特征在于，所述處理系統包括至少兩個冷卻塔，每個冷卻塔對應設置一個收集池，多個收集池對應一個沉淀池；在所述收集池內設置有水質在線監測裝置，所述沉淀池內設置有沉淀池水質在線監測裝置，儲藥箱及加藥泵。
3.根據權利要求1或2任一項所述基于冷卻塔的高濃縮工業廢水處理系統，其特征在于，所述冷卻塔循環水管道管道材質為Hsn70-1(B)銅、Bfe30-1-1銅、不銹鋼中任一種。
4.根據權利要求2所述基于冷卻塔的高濃縮工業廢水處理系統，其特征在于，每個冷卻塔設置有單獨的冷卻塔循環水管道，在所述冷卻塔循環水管道上還設置有工業水進水口。
5.一種基于權利要求1-4任一項所述冷卻塔的高濃縮工業廢水處理系統的處理方法，其特征在于，包括如下步驟：步驟1，將冷卻塔在運行過程中產生的水，包括冷卻塔底部排水、旁濾反洗出水，存儲到冷卻塔對應的收集池；步驟2，對收集池內的水質進行在線監測，獲得溶解固體含量、氯離子含量數據；步驟3，根據預設的濃縮倍率和水質要求將多個收集池內水按比例流入沉淀池，沉淀后獲得沉淀池上清液，對沉淀池上清液進行在線監測，獲得溶解固體含量、氯離子含量數據，并根據該數據確定加入藥劑種類以及數量；步驟4，將沉淀池上清液同工業水在冷卻塔對應的冷卻塔循環水管道內按預設比例混合后作為冷卻塔進水水源；步驟5，當冷卻塔循環水達到預設濃縮倍率時通過冷卻塔底部排水排出。
6.根據權利要求5所述處理方法，其特征在于，所述步驟3中的所述藥劑包括緩蝕劑、阻垢劑，其中緩蝕劑為磷酸鹽類或有機磷酸鹽類，阻垢劑為聚羧酸或聚磷酸鹽。
7.根據權利要求5所述處理方法，其特征在于，所述步驟2收集池內的水質在線監測包括如下步驟：步驟1，針對不同濃縮倍率建立溶解固體含量、氯離子含量的對應表或關系公式；步驟2，通過基于電導率測量的水質在線監測裝置檢測獲得溶解固體含量數據；步驟3，通過步驟2測量獲得的溶解固體含量數據和步驟1獲得的固體含量、氯離子含量的對應表或關系公式確定氯離子含量數據；步驟4，通過沉淀池水質在線監測裝置20檢測數據和定期的采樣檢測對氯離子含量數據進行校核，當采樣檢測數據同計算獲得數據偏差超過預設值時，重復步驟1。
8.根據權利要求5所述處理方法，其特征在于，所述步驟5冷卻塔底部排水排出的冷卻塔循環水用于脫硫系統工藝補水，其中Cl離子含量小于183mg/L、Ca離子含量190mg/L、SO4根含量小于25mg/L。
發明內容
本發明的目的在于提供一種基于冷卻塔的高濃縮工業廢水處理系統及其處理方法，以解決現有技術中存在的問題。
為了實現上述目的，本發明的技術方案提供了一種基于冷卻塔的高濃縮工業廢水處理系統，包括冷卻塔、收集池、沉淀池、冷卻塔循環水管道、控制系統；所述收集池存儲冷卻塔在運行過程中產生的水，包括冷卻塔底部排水、旁濾反洗出水，之后統一流入沉淀池，沉淀池上清液作為冷卻塔的進水水源。
優選地，所述處理系統包括至少兩個冷卻塔，每個冷卻塔對應設置一個收集池，多個收集池對應一個沉淀池；在所述收集池內設置有水質在線監測裝置，所述沉淀池內設置有沉淀池水質在線監測裝置，儲藥箱及加藥泵。
優選地，所述冷卻塔循環水管道管道材質為Hsn70-1(B)銅、Bfe30-1-1銅、不銹鋼中任一種。
優選地，每個冷卻塔設置有單獨的冷卻塔循環水管道，在所述冷卻塔循環水管道上還設置有工業水進水口。
本發明還公開一種基于上述所述冷卻塔的高濃縮工業廢水處理系統的處理方法，包括如下步驟：步驟1，將冷卻塔在運行過程中產生的水，包括冷卻塔底部排水、旁濾反洗出水，存儲到冷卻塔對應的收集池；步驟2，對收集池內的水質進行在線監測，獲得溶解固體含量、氯離子含量數據；步驟3，根據預設的濃縮倍率和水質要求將多個收集池內水按比例流入沉淀池，沉淀后獲得沉淀池上清液，對沉淀池上清液進行在線監測，獲得溶解固體含量、氯離子含量數據，并根據該數據確定加入藥劑種類以及數量；步驟4，將沉淀池上清液同工業水在冷卻塔對應的冷卻塔循環水管道內按預設比例混合后作為冷卻塔進水水源；步驟5，當冷卻塔循環水達到預設濃縮倍率時通過冷卻塔底部排水排出。
優選地，所述步驟3中的所述藥劑包括緩蝕劑、阻垢劑，其中緩蝕劑為磷酸鹽類或有機磷酸鹽類，阻垢劑為聚羧酸或聚磷酸鹽。
優選地，所述步驟2收集池內的水質在線監測包括如下步驟：步驟1，針對不同濃縮倍率建立溶解固體含量、氯離子含量的對應表或關系公式；步驟2，通過基于電導率測量的水質在線監測裝置檢測獲得溶解固體含量數據；步驟3，通過步驟2測量獲得的溶解固體含量數據和步驟1獲得的固體含量、氯離子含量的對應表或關系公式確定氯離子含量數據；步驟4，通過沉淀池水質在線監測裝置20檢測數據和定期的采樣檢測對氯離子含量數據進行校核，當采樣檢測數據同計算獲得數據偏差超過預設值時，重復步驟1。
優選地，所述步驟5冷卻塔底部排水排出的冷卻塔循環水用于脫硫系統工藝補水，其中Cl離子含量小于183mg/L、Ca離子含量190mg/L、SO4根含量小于25mg/L。
本發明通過上述系統和處理方法，可以提高循環水系統濃縮倍率，同時通過將其用于脫硫系統可以實現廢水的梯度利用，有利于實現全廠廢水零排放的環保目標。
（發明人：鄧華裕;莫才頌;彭一勝;姜杉;成海秦;梁強;梁國智;柯偉良;韋武光;楊華增;陳華豪;張小勤）
