公布日：2023.12.22
申請日：2023.11.10
分類號：C02F1/40(2023.01)I;C02F1/00(2023.01)I;B01D21/24(2006.01)I;B01D21/34(2006.01)I;C02F103/34(2006.01)N
摘要
本申請屬于多晶硅廢水處理領域，公開了一種多晶硅廢水沉淀池浮渣分離裝置及方法，裝置包括沉淀池和污水進水管，沉淀池的內壁設置有清水流道，沉淀池的中央設置有筒狀的污水擋板，污水擋板的底部與沉淀池的內壁固定連接，污水擋板的底部為鏤空結構，污水擋板的外壁固定連接浮渣流道，浮渣流道的底部高于清水流道的頂部，浮渣流道的頂部高于污水擋板的頂部且低于沉淀池的頂部。本申請通過在現有的沉淀池增設污水擋板、清水流道和污水流道，利用閥門控制污水進水管和清水出水管的流量進而控制沉淀池內的液面高度，實現浮渣和清水分離排放，相較于傳動刮泥機改造難度低，成本低，節省人工打撈作業量，避免人工打撈風險。
權利要求書
1.一種多晶硅廢水沉淀池浮渣分離裝置，其特征在于，包括沉淀池和污水進水管，所述沉淀池的內壁設置有清水流道，所述沉淀池的中央設置有筒狀的污水擋板，所述污水擋板的底部與所述沉淀池的內壁固定連接，所述污水擋板的底部為鏤空結構，所述污水擋板的外壁固定連接浮渣流道，所述浮渣流道的底部高于所述清水流道的頂部，所述浮渣流道的頂部高于所述污水擋板的頂部且低于所述沉淀池的頂部。
2.根據權利要求1所述的一種多晶硅廢水沉淀池浮渣分離裝置，其特征在于，所述浮渣流道的底部設置有浮渣出水管。
3.根據權利要求1所述的一種多晶硅廢水沉淀池浮渣分離裝置，其特征在于。所述清水流道的底部設置有清水出水管。
4.根據權利要求3所述的一種多晶硅廢水沉淀池浮渣分離裝置，其特征在于，所述清水出水管上設置有第一閥門。
5.根據權利要求1所述的一種多晶硅廢水沉淀池浮渣分離裝置，其特征在于，所述污水進水管的管口位于所述污水擋板的中央。
6.根據權利要求1所述的一種多晶硅廢水沉淀池浮渣分離裝置，其特征在于，所述污水進水管上設置有第二閥門。
7.根據權利要求1所述的一種多晶硅廢水沉淀池浮渣分離裝置，其特征在于，所述沉淀池的底部設置有泥漿出口管。
8.一種多晶硅廢水沉淀池浮渣分離方法，其特征在于，所述分離方法基于權利要求1-7任意一項所述的裝置。
9.根據權利要求1所述的一種多晶硅廢水沉淀池浮渣分離方法，其特征在于，通過調節第二閥門，使沉淀池的液面高于清水流道的頂部低于污水擋板的頂部，浮渣被污水擋板阻擋，清水繞污水擋板的底部流入清水流道，開啟第一閥門，使清水從清水出水管流出。
10.根據權利要求1所述的一種多晶硅廢水沉淀池浮渣分離方法，其特征在于，通過關閉第一閥門，調節第二閥門，使沉淀池的液面高于污水擋板的頂部低于污水流道的頂部，浮渣流入浮渣流道槽，從浮渣出水管流出。
發明內容
為了克服上述現有技術存在的缺陷，本申請的目的在于提供一種多晶硅廢水沉淀池浮渣分離裝置及方法，降低傳統浮渣分離裝置的改造難度和改造成本，同時節省人工打撈作業量，避免人工打撈風險。
為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：

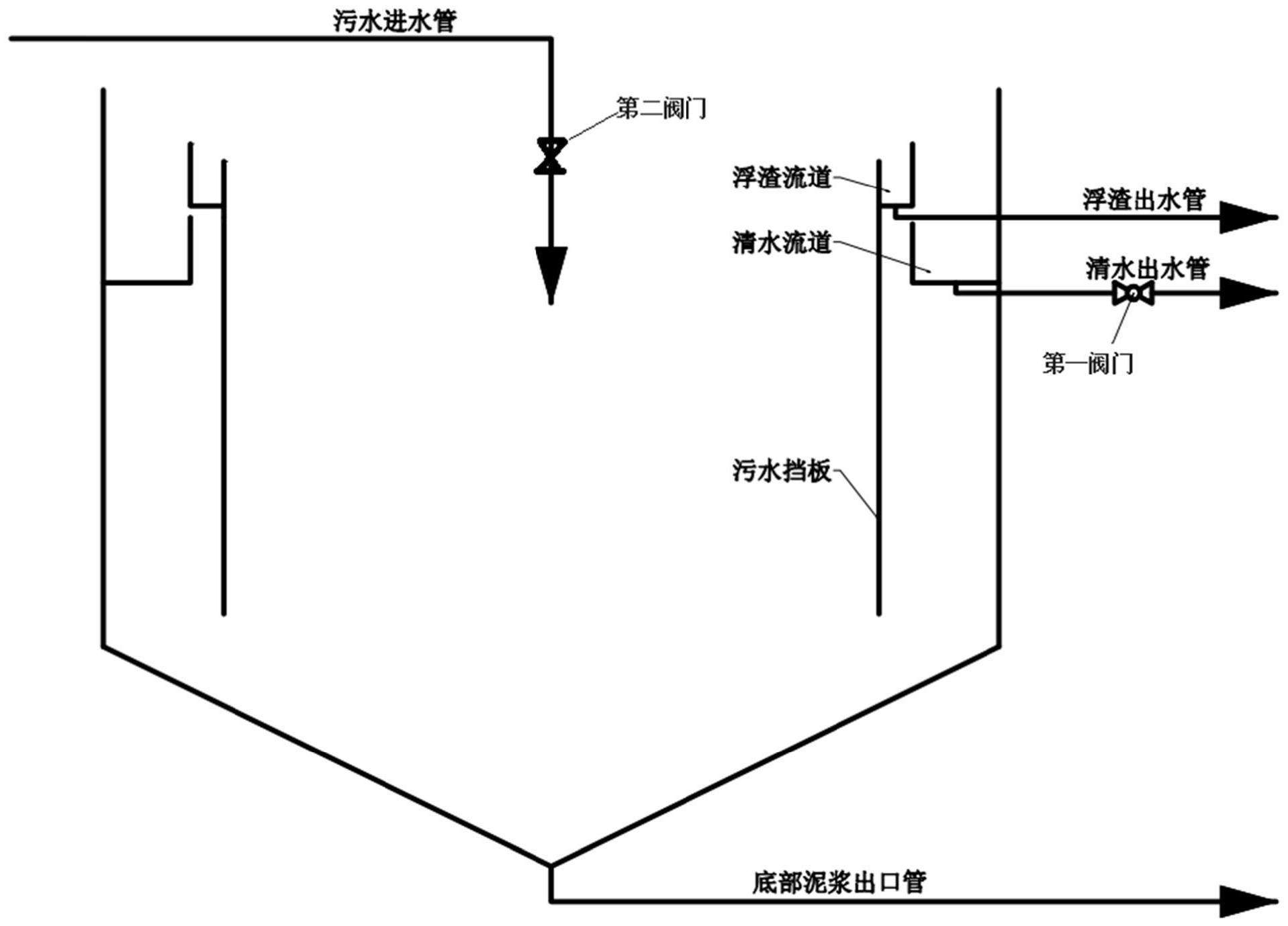

一種多晶硅廢水沉淀池浮渣分離裝置，包括沉淀池和污水進水管，沉淀池的內壁設置有清水流道，沉淀池的中央設置有筒狀的污水擋板，污水擋板的底部與沉淀池的內壁固定連接，污水擋板的底部為鏤空結構，污水擋板的外壁固定連接浮渣流道，浮渣流道的底部高于清水流道的頂部，浮渣流道的頂部高于污水擋板的頂部且低于沉淀池的頂部。
進一步地，浮渣流道的底部設置有浮渣出水管。
進一步地，清水流道的底部設置有清水出水管。
進一步地，清水出水管上設置有第一閥門。
進一步地，污水進水管的管口位于污水擋板的中央。
進一步地，污水進水管上設置有第二閥門。
進一步地，沉淀池的底部設置有泥漿出口管。
另一方面，本發明公開了一種多晶硅廢水沉淀池浮渣分離方法，所述分離方法基于上述裝置。
進一步地，通過調節第二閥門，使沉淀池的液面高于清水流道的頂部低于污水擋板的頂部，浮渣被污水擋板阻擋，清水繞污水擋板的底部流入清水流道，開啟第一閥門，使清水從清水出水管流出。
進一步地，通過關閉第一閥門，調節第二閥門，使沉淀池的液面高于污水擋板的頂部低于污水流道的頂部，浮渣流入浮渣流道槽，從浮渣出水管流出。
本申請的技術效果和優點：
本申請通過在現有的沉淀池增設污水擋板、清水流道和污水流道，利用閥門控制污水進水管和清水出水管的流量進而控制沉淀池內的液面高度，實現浮渣和清水分離排放，相較于傳動刮泥機改造難度低，成本低，節省人工打撈作業量，避免人工打撈風險。分離后的浮渣出水量遠低于沉淀池的清水出水量，將后端的過濾工序變得靈活多樣，在浮渣出水量較低的情況下，后端的過濾工序可以僅通過濾網過濾的形式完成，避免了后端工序采用大流量的過濾設備。
（發明人：郭海龍;賀庭盛;曾成國;馬璽坤;喬寶林;張景琪;秦君武）
