公布日：2023.11.03
申請日：2022.04.24
分類號：C02F3/30(2006.01)I;F25B30/06(2006.01)I
摘要
本發明公開了一種污水處理的熱能循環裝置，包括一種污水處理的熱能循環裝置，包括厭氧配水池、好氧池、二沉池、清水池，所述厭氧配水池與好氧池之間通過厭氧反應器相連接，所述厭氧反應器的兩端均固定連接有第一排水管，所述厭氧反應器與厭氧配水池、好氧池之間均通過第一排水管相連接，所述好氧池與二沉池之間通過第二排水管相連接。本發明通過厭氧反應器對厭氧配水池內側的污水進行有機物進行降解，通過第一水泵將污水排入水源熱泵內側，通過第二水泵將水源熱泵內側的污水排入好氧池內側，好氧池內側的水排入二沉池內側，通過二沉池對污水進行沉淀，沉淀完成，提高了實用性。
權利要求書

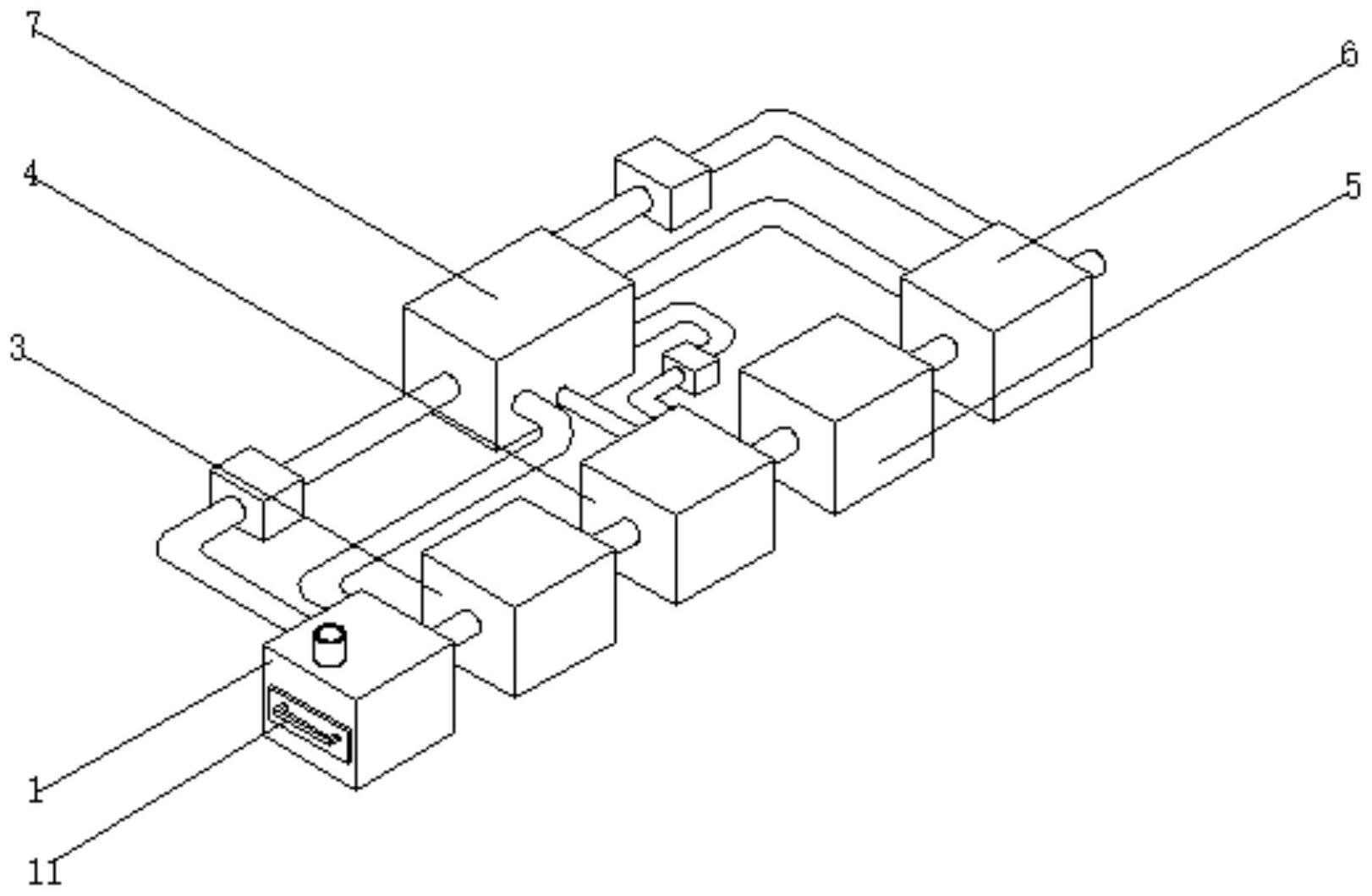

1.一種污水處理的熱能循環裝置，包括厭氧配水池(1)、好氧池(4)、二沉池(5)、清水池(6)，其特征在于：所述厭氧配水池(1)與好氧池(4)之間通過厭氧反應器(3)相連接，所述厭氧反應器(3)的兩端均固定連接有第一排水管，所述厭氧反應器(3)與厭氧配水池(1)、好氧池(4)之間均通過第一排水管相連接，所述好氧池(4)與二沉池(5)之間通過第二排水管相連接，所述二沉池(5)與清水池(6)之間通過第三排水管相連接，所述厭氧配水池(1)的上表面固定連接有進水管，所述清水池(6)的右側表面固定連接有出水管，所述好氧池(4)的后側設置有水源熱泵(7)。
2.根據權利要求1所述的一種污水處理的熱能循環裝置，其特征在于：所述厭氧配水池(1)與水源熱泵(7)之間通過第五排水管相連接，所述厭氧配水池(1)的后側設置有第一水泵(8)，所述第一水泵(8)與厭氧配水池(1)、水源熱泵(7)之間均通過第六排水管相連接。
3.根據權利要求1所述的一種污水處理的熱能循環裝置，其特征在于：所述清水池(6)與水源熱泵(7)之間通過第七排水管相連接，所述二沉池(5)的后側設置有第三水泵(10)，所述第三水泵(10)與清水池(6)、水源熱泵(7)之間均通過第八排水管相連接。
4.根據權利要求1所述的一種污水處理的熱能循環裝置，其特征在于：所述好氧池(4)與水源熱泵(7)之間通過第九排水管相連接，所述好氧池(4)的后側設置有第二水泵(9)相連接，所述第二水泵(9)與好氧池(4)、水源熱泵(7)之間均通過第十排水管相連接。
5.根據權利要求1所述的一種污水處理的熱能循環裝置，其特征在于：所述厭氧配水池(1)的左側表面活動連接有過濾箱(11)，所述過濾箱(11)的左側表面固定連接有把手，所述過濾箱(11)的內側表面固定連接有過濾網(12)，所述過濾箱(11)的內側表面位于過濾網(12)的下方對稱固定連接有過濾板(2)。
6.根據權利要求1所述的一種污水處理的熱能循環裝置，其特征在于：所述水源熱泵(7)的后側表面固定連接有排熱管，且排熱管與外部熱管相連接。
7.根據權利要求5所述的一種污水處理的熱能循環裝置，其特征在于：所述過濾箱(11)呈中空結構，所述過濾網(12)采用不銹鋼絲材質制成。
8.根據權利要求5所述的一種污水處理的熱能循環裝置，其特征在于：兩個過濾板(2)均采用活性炭材質制成，兩個過濾板(2)與過濾箱(11)之間均通過緊固螺栓相連接。
發明內容
本發明的目的在于提供一種污水處理的熱能循環裝置，以解決上述背景技術中提出現有的污水處理裝置在對污水進行處理時，容易導致好氧池內側的溫度過高，降低了好氧池處理效率，不能對污水產生的熱量進行循環利用，浪費能源，降低了實用性的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理的熱能循環裝置，包括厭氧配水池、好氧池、二沉池、清水池，所述厭氧配水池與好氧池之間通過厭氧反應器相連接，所述厭氧反應器的兩端均固定連接有第一排水管，所述厭氧反應器與厭氧配水池、好氧池之間均通過第一排水管相連接，所述好氧池與二沉池之間通過第二排水管相連接，所述二沉池與清水池之間通過第三排水管相連接，所述厭氧配水池的上表面固定連接有進水管，所述清水池的右側表面固定連接有出水管，所述好氧池的后側設置有水源熱泵。
優選的，所述厭氧配水池與水源熱泵之間通過第五排水管相連接，所述厭氧配水池的后側設置有第一水泵，所述第一水泵與厭氧配水池、水源熱泵之間均通過第六排水管相連接，便于對水源熱泵與厭氧配水池之間形成熱循環。
優選的，所述清水池與水源熱泵之間通過第七排水管相連接，所述的后側設置有第三水泵，所述第三水泵與清水池、水源熱泵之間均通過第八排水管相連接，便于對水源熱泵與清水池之間形成熱循環。
優選的，所述好氧池與水源熱泵之間通過第九排水管相連接，所述好氧池的后側設置有第二水泵相連接，所述第二水泵與好氧池、水源熱泵之間均通過第十排水管相連接，便于對水源熱泵與好氧池之間形成熱循環。
優選的，所述厭氧配水池的左側表面活動連接有過濾箱，所述過濾箱的左側表面固定連接有把手，所述過濾箱的內側表面固定連接有過濾網，所述過濾箱的內側表面位于過濾網的下方對稱固定連接有過濾板，便于對過濾箱過濾下來的雜質進行清理。
優選的，所述水源熱泵的后側表面固定連接有排熱管，且排熱管與外部熱管相連接，便于將水源熱泵內側的熱能排出。
優選的，所述過濾箱呈中空結構，所述過濾網采用不銹鋼絲材質制成，便于對污水中的雜質進行過濾。
優選的，兩個過濾板均采用活性炭材質制成，兩個過濾板與過濾箱之間均通過緊固螺栓相連接，過濾板可以對污水中的有毒物質進行過濾。
與現有技術相比，本發明的有益效果是：本發明通過厭氧反應器對厭氧配水池內側的污水進行有機物進行降解，通過第一水泵將污水排入水源熱泵內側，通過第二水泵將水源熱泵內側的污水排入好氧池內側，好氧池內側的水排入二沉池內側，通過二沉池對污水進行沉淀，沉淀完成，提高了實用性，二沉池將污水排入清水池內側，清水池通過第三水泵將污水排入水源熱泵內側，通過第一水泵將水源熱泵內側的污水排入?yún)捬跖渌貎?nèi)側，對厭氧配水池與好氧池、清水池內側的水進行雙循環，可以對污水產生的熱量進行反復循環，對熱量進行回用，節約能源，提高了實用性。
（發明人：李靖;董傳濤;黃承軍;王翠玉;徐子木）
