公布日：2023.01.24
申請日：2022.10.31
分類號：C02F9/00(2023.01)I;C02F1/40(2006.01)I;C02F1/52(2006.01)I;C02F1/24(2006.01)I;C02F1/00(2006.01)I;C02F1/72(2006.01)I;C02F1/66(2006.01)I;C02F1/
44(2006.01)I;C02F3/30(2006.01)I;C02F101/16(2006.01)N;C02F103/06(2006.01)N
摘要
本發明提供一種垃圾中轉站滲濾液全量化處理系統及方法，包括依次連通的預處理單元、高級氧化單元和生化處理單元，生化處理單元一側設有污泥脫水單元，預處理單元、高級氧化單元、生化處理單元均與污泥脫水單元連通，把各自的污泥運至污泥脫水單元；預處理單元用于去滲濾液中含有的大量懸浮物、浮油、不可溶性COD污染物，同時除臭和調節水質水量；高級氧化單元用于降解污水中的有機污染物；生化處理單元通過微生物對污水進行高效脫氮除碳；污泥脫水單元將污泥進行脫水后外運處置，把脫水后濾液回流到預處理單元。不會產生甲烷、氫氣等易燃易爆氣體，也不產生硫化氫等惡臭氣體和膜濃縮液，對滲濾液進行了全量化處理。
權利要求書
1.一種垃圾中轉站滲濾液全量化處理系統，其特征是：包括依次連通的預處理單元（12）、高級氧化單元（13）和生化處理單元（14），生化處理單元（14）一側設有污泥脫水單元（15），預處理單元（12）、高級氧化單元（13）、生化處理單元（14）均與污泥脫水單元（15）連通，把各自的污泥運至污泥脫水單元（15）；預處理單元（12）用于去滲濾液中含有的大量懸浮物、浮油、不可溶性COD污染物，同時除臭和調節水質水量；高級氧化單元（13）用于降解污水中難生物降解的有機污染物；生化處理單元（14）通過微生物對污水進行高效脫氮除碳；污泥脫水單元（15）將污泥進行脫水后外運處置，脫水后濾液回流到預處理單元（12）。
2.根據權利要求1所述一種垃圾中轉站滲濾液全量化處理系統及方法，其特征是：預處理單元（12）包括除渣隔油池（1）、除臭調節池（2）和混凝沉淀氣浮池（3），在預處理單元（12）入口處設有除渣隔油池（1），隔油池（1）包括除渣渠和隔油區，除渣渠設有用于過濾較大的顆粒物的格柵；隔油池（1）與除臭調節池（2）連通，除臭調節池（2）頂部設有除臭劑投加裝置（201），除臭調節池（2）上設有第一潛水?dāng)嚢杵鳎?/span>202），除臭調節池（2）通過污水提升泵（203）把污水運輸?shù)交炷恋須飧〕兀?/span>3），提升泵（203）出口設有第一電磁流量計（204）。
3.根據權利要求2所述一種垃圾中轉站滲濾液全量化處理系統及方法，其特征是：混凝沉淀氣浮池（3）包括混凝區、沉淀區和氣浮區，混凝區依次設有絮凝劑投加裝置（301）和第一助凝劑投加裝置（303），絮凝劑投加裝置（301）和第一助凝劑投加裝置（303）內分別設有第一頂進式攪拌器（302）和第二頂進式攪拌器（304），沉淀區設有中心導流筒（305），氣浮區設有刮渣機（306），氣浮區與芬頓反應池（4）連通的管道上設有溶氣泵（308），溶氣泵（308）通過空壓機（307）與氣浮區的進口端連通。
4.根據權利要求1所述一種垃圾中轉站滲濾液全量化處理系統及方法，其特征是：高級氧化單元（13）包括芬頓反應池（4）和斜管沉淀池（5），芬頓反應池（4）包括依次連通的加酸區、加藥區、反應區、加堿區和助凝區，斜管沉淀池（5）上設有用于助沉的蜂窩斜管填料（501），斜管沉淀池（5）與一級反硝化池（6）連通。
5.根據權利要求4所述一種垃圾中轉站滲濾液全量化處理系統及方法，其特征是：芬頓反應池（4）的加酸區、加堿區和助凝區上分別設有硫酸投加裝置（401）、液堿投加裝置（410）和第二助凝劑投加裝置（413），加藥區包括硫酸亞鐵投加裝置（404）和雙氧水投加裝置（406）；硫酸投加裝置（401）、硫酸亞鐵投加裝置（404）、雙氧水投加裝置（406）、液堿投加裝置（410）和第二助凝劑投加裝置（413）底部分別設有第三頂進式攪拌器（402）、第四頂進式攪拌器（405）、第五頂進式攪拌器（407）、第七頂進式攪拌器（411）和第八頂進式攪拌器（414）；反應區設有第六頂進式攪拌器（408），硫酸投加裝置（401）和液堿投加裝置（410）底部分別設有第一在線pH儀（403）和第三在線pH儀（412），第六頂進式攪拌器（408）一側設有第二在線pH儀（409），助凝區與斜管沉淀池（5）連通。
6.根據權利要求1所述一種垃圾中轉站滲濾液全量化處理系統及方法，其特征是：生化處理單元（14）包括依次連通的一級反硝化池（6）、生物接觸氧化池（7）、二級反硝化池（8）和MBR膜池（9）；一級反硝化池（6）上設有第二潛水?dāng)嚢杵鳎?/span>601），生物接觸氧化池（7）上設有組合填料（701），組合填料（701）底部設有與空氣連通的微孔曝氣（702），二級反硝化池（8）底部設有第三潛水?dāng)嚢杵鳎?/span>801），MBR膜池（9）設有用于泥水分離的內置式超濾膜（901），超濾膜（901）一側設有產水抽吸泵（902），產水抽吸泵（902）出口設有第二電磁流量計（903）。
7.根據權利要求6所述一種垃圾中轉站滲濾液全量化處理系統及方法，其特征是：生物接觸氧化池（7）與一級反硝化池（6）另接一個回流管，MBR膜池（9）與二級反硝化池（8）另接一個回流管，MBR膜池（9）與一級反硝化池（6）另接一個回流管；生物接觸氧化池（7）的硝化液回流至一級反硝化池（6）；MBR膜池（9）的硝化液回流至二級反硝化池（8）；MBR膜池（9）的污泥部分回流至一級反硝化池（6），用以補充生化處理單元的污泥濃度；MBR膜池（9）的剩余污泥排至污泥池（10）。
8.根據權利要求1所述一種垃圾中轉站滲濾液全量化處理系統及方法，其特征是：污泥脫水單元（15）包括污泥池（10）和疊螺脫水機（11），污泥池（10）設有第四潛水?dāng)嚢杵鳎?/span>1001），污泥池（10）通過污泥泵（1002）將污泥輸送至疊螺脫水機（11）進行污泥脫水，疊螺脫水機（11）頂部設有第三助凝劑投加裝置（1101）。
9.根據權利要求1~8任一項所述的一種垃圾中轉站滲濾液全量化的處理方法，其特征是：S1、垃圾滲濾液進入在除渣隔油池（1）去除大顆粒物和油脂，在除臭劑投加裝置（201）中添加除臭劑，通過污水提升泵（203）運輸至混凝沉淀氣浮池（3）；S2、滲濾液在混凝區內與絮凝劑、助凝劑反應，產生大量絮體進入沉淀區，產生大量絮體進入沉淀區，懸浮物微小氣泡結合后被刮渣機（306）清理；S3、在硫酸投加裝置（401）中用硫酸將污水pH調節至3~4，再投加硫酸亞鐵和雙氧水氧化污水中有機物，對COD的去除率在55~65%；S4、液堿投加裝置（410）加入液堿，污水回調pH至7~8，后第二助凝劑投加裝置（413）在助凝區進行助凝，產生絮體進入斜管沉淀池（5）中沉淀，上清液流至一級反硝化池（6）；S5、污水一級反硝化池（6）去除水中總氮，再進入生物接觸氧化池（7）中，通過硝化菌進行硝化作用去除氨氮，進入二級反硝化池（8）進一步反硝化，泥水混合液進入通過超濾膜（901）進行固液分離；S6、預處理單元（12）、高級氧化單元（13）和生化處理單元（14）產生的污泥通過污泥泵（1002）輸送至疊螺脫水機（11），疊螺脫水機（11）將污泥進行脫水后外運處置，濾液回流至除臭調節池（2）繼續處理。
發明內容

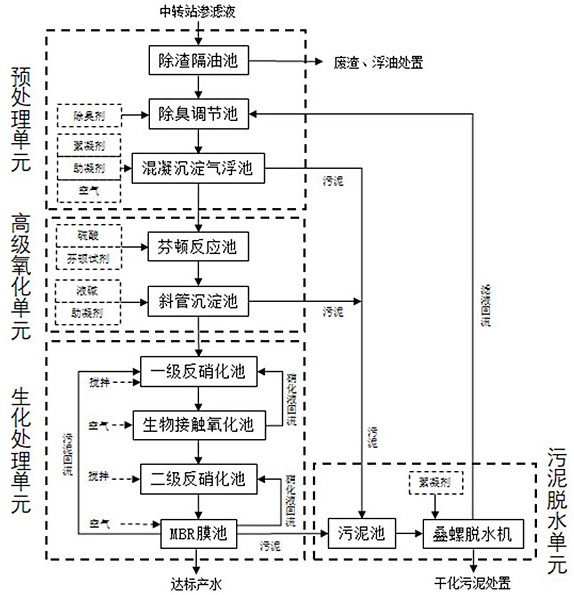

本發明提供了一種垃圾中轉站滲濾液全量化處理系統及方法，由預處理單元、高級氧化單元、生化處理單元、污泥脫水單元組成。系統無易燃易爆氣體及濃縮液產生，不造成二次環境污染，對垃圾中轉站滲濾液進行了全量化處理，出水水質穩定達標。
為解決上述技術問題，本發明所采用的技術方案是：一種垃圾中轉站滲濾液全量化處理系統及方法，包括依次連通的預處理單元(12)、高級氧化單元(13)和生化處理單元(14)，生化處理單元(14)一側設有污泥脫水單元(15)，預處理單元(12)、高級氧化單元(13)、生化處理單元(14)均與污泥脫水單元(15)連通，把各自的污泥運至污泥脫水單元(15)；
預處理單元(12)用于去滲濾液中含有的大量懸浮物、浮油、不可溶性COD污染物，同時除臭和調節水質水量；
高級氧化單元(13)用于降解污水中難生物降解的有機污染物；
生化處理單元(14)通過微生物對污水進行高效脫氮除碳；
污泥脫水單元(15)將污泥進行脫水后外運處置，脫水后濾液回流到預處理單元(12)。
優選方案中，預處理單元(12)包括除渣隔油池(1)、除臭調節池(2)和混凝沉淀氣浮池(3)，在預處理單元(12)入口處設有除渣隔油池(1)，隔油池(1)包括除渣渠和隔油區，除渣渠設有用于過濾較大的顆粒物的格柵；
隔油池(1)與除臭調節池(2)連通，除臭調節池(2)頂部設有除臭劑投加裝置(201)，除臭調節池(2)上設有第一潛水?dāng)嚢杵?/span>(202)，除臭調節池(2)通過污水提升泵(203)把污水運輸?shù)交炷恋須飧〕?/span>(3)，提升泵(203)出口設有第一電磁流量計(204)。
優選方案中，混凝沉淀氣浮池(3)包括混凝區、沉淀區和氣浮區，混凝區依次設有絮凝劑投加裝置(301)和第一助凝劑投加裝置(303)，絮凝劑投加裝置(301)和第一助凝劑投加裝置(303)內分別設有第一頂進式攪拌器(302)和第二頂進式攪拌器(304)，沉淀區設有中心導流筒(305)，氣浮區設有刮渣機(306)，氣浮區與芬頓反應池(4)連通的管道上設有溶氣泵(308)，溶氣泵(308)通過空壓機(307)與氣浮區的進口端連通。
優選方案中，高級氧化單元(13)包括芬頓反應池(4)和斜管沉淀池(5)，芬頓反應池(4)包括依次連通的加酸區、加藥區、反應區、加堿區和助凝區，斜管沉淀池(5)上設有用于助沉的蜂窩斜管填料(501)，斜管沉淀池(5)與一級反硝化池(6)連通。
優選方案中，芬頓反應池(4)的加酸區、加堿區和助凝區上分別設有硫酸投加裝置(401)、液堿投加裝置(410)和第二助凝劑投加裝置(413)，加藥區包括硫酸亞鐵投加裝置(404)和雙氧水投加裝置(406)；
硫酸投加裝置(401)、硫酸亞鐵投加裝置(404)、雙氧水投加裝置(406)、液堿投加裝置(410)和第二助凝劑投加裝置(413)底部分別設有第三頂進式攪拌器(402)、第四頂進式攪拌器(405)、第五頂進式攪拌器(407)、第七頂進式攪拌器(411)和第八頂進式攪拌器(414)；
反應區設有第六頂進式攪拌器(408)，硫酸投加裝置(401)和液堿投加裝置(410)底部分別設有第一在線pH儀(403)和第三在線pH儀(412)，第六頂進式攪拌器(408)一側設有第二在線pH儀(409)，助凝區與斜管沉淀池(5)連通。
優選方案中，生化處理單元(14)包括依次連通的一級反硝化池(6)、生物接觸氧化池(7)、二級反硝化池(8)和MBR膜池(9)；
一級反硝化池(6)上設有第二潛水?dāng)嚢杵?/span>(601)，生物接觸氧化池(7)上設有組合填料(701)，組合填料(701)底部設有與空氣連通的微孔曝氣(702)，二級反硝化池(8)底部設有第三潛水?dāng)嚢杵?/span>(801)，MBR膜池(9)設有用于泥水分離的內置式超濾膜(901)，超濾膜(901)一側設有產水抽吸泵(902)，產水抽吸泵(902)出口設有第二電磁流量計(903)。
優選方案中，生物接觸氧化池(7)與一級反硝化池(6)另接一個回流管，MBR膜池(9)與二級反硝化池(8)另接一個回流管，MBR膜池(9)與一級反硝化池(6)另接一個回流管；
生物接觸氧化池(7)的硝化液回流至一級反硝化池(6)；MBR膜池(9)的硝化液回流至二級反硝化池(8)；MBR膜池(9)的污泥部分回流至一級反硝化池(6)，用以補充生化處理單元的污泥濃度；MBR膜池(9)的剩余污泥排至污泥池(10)。
優選方案中，污泥脫水單元(15)包括污泥池(10)和疊螺脫水機(11)，污泥池(10)設有第四潛水?dāng)嚢杵?/span>(1001)，污泥池(10)通過污泥泵(1002)將污泥輸送至疊螺脫水機(11)進行污泥脫水，疊螺脫水機(11)頂部設有第三助凝劑投加裝置(1101)。
一種垃圾中轉站滲濾液全量化的處理方法，其特征是：S1、垃圾滲濾液進入在除渣隔油池(1)去除大顆粒物和油脂，在除臭劑投加裝置(201)中添加除臭劑，通過污水提升泵(203)運輸至混凝沉淀氣浮池(3)；
S2、滲濾液在混凝區內與絮凝劑、助凝劑反應，產生大量絮體進入沉淀區，產生大量絮體進入沉淀區，懸浮物微小氣泡結合后被刮渣機(306)清理；
S3、在硫酸投加裝置(401)中用硫酸將污水pH調節至3～4，再投加硫酸亞鐵和雙氧水氧化污水中有機物，對COD的去除率在55～65％；
S4、液堿投加裝置(410)加入液堿，污水回調pH至7～8，后第二助凝劑投加裝置(413)在助凝區進行助凝，產生絮體進入斜管沉淀池(5)中沉淀，上清液流至一級反硝化池(6)；
S5、污水一級反硝化池(6)去除水中總氮，再進入生物接觸氧化池(7)中，通過硝化菌進行硝化作用去除氨氮，進入二級反硝化池(8)進一步反硝化，泥水混合液進入通過超濾膜(901)進行固液分離；
S6、預處理單元(12)、高級氧化單元(13)和生化處理單元(14)產生的污泥通過污泥泵(1002)輸送至疊螺脫水機(11)，疊螺脫水機(11)將污泥進行脫水后外運處置，濾液回流至除臭調節池(2)繼續處理。
本發明的有益效果為：本發明不采用UASB等厭氧工藝，不會產生甲烷、氫氣等易燃易爆氣體，也不產生硫化氫等惡臭氣體，屬于環境友好型處理系統。
本發明采用高級氧化對滲濾液進行處理，有效降低了后續生化處理單元的有機污染物負荷，同時合理調整B/C值和C/N值，既能降低運行成本也更有利于生化系統的穩定運行。
本發明處理系統適用于垃圾中轉站滲濾液處理，出水COD、BOD5和氨氮等污染物濃度均能穩定達標，同時不產生膜濃縮液，對滲濾液進行了全量化處理，具有較大的推廣價值。
（發明人：柳翔;方凌云;瞿艷軍;汪偉偉;王鵬;柯珂）
