公布日：2023.11.07

申請日：2023.09.14

分類號：C02F3/28(2023.01)I;C02F3/10(2023.01)I;B01F35/83(2022.01)I;B01F35/71(2022.01)I;B01F33/82(2022.01)I;B01F101/25(2022.01)N

摘要

本申請?zhí)峁┝艘环N城鎮污水處理生化池碳源投加裝置，包括投加箱，投加箱的上端面對稱且固定有兩個支架，兩個支架分別通過支撐桿固定連接有輸送管，輸送管內轉動連接有螺旋葉片，且輸送管的端部設有驅動結構；本申請通過設置的輸送管、螺旋葉片、驅動結構和定量送料結構，實現了定量向污水池當中添加碳源，保障添加碳源的精確性，提高污水的處理效果，避免資源的浪費；通過設置的投加箱、轉軸、攪拌槳、攪拌葉、加液管、第二電磁閥和電磁流量計，實現了自動化將碳源溶解，使投放的碳源更易與污水進行混合分散，提高碳源投放的均勻性，還能夠避免碳源粉末的飄散。

權利要求書

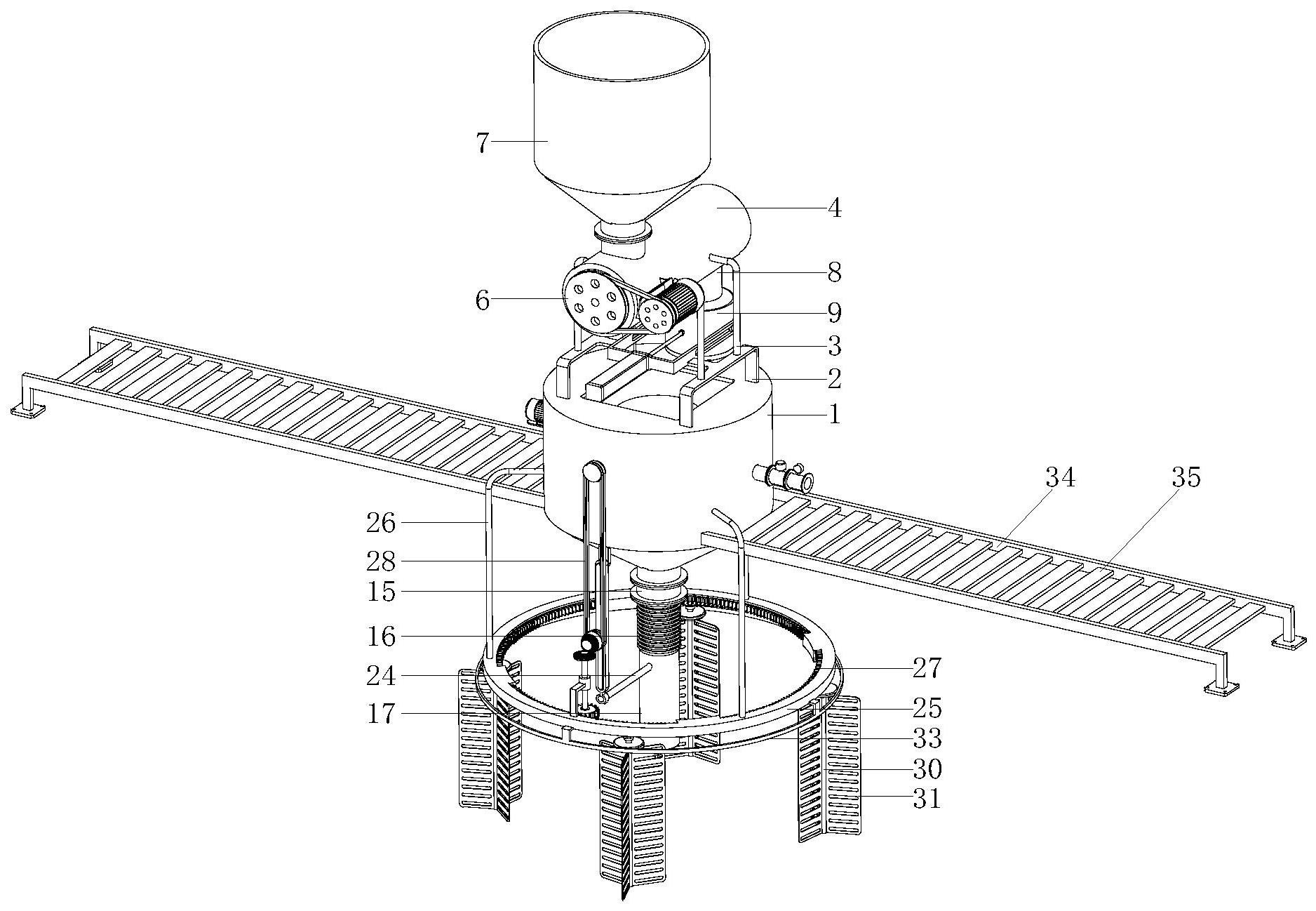

1.一種城鎮污水處理生化池碳源投加裝置，包括投加箱（1），其特征在于，所述投加箱（1）的上端面對稱且固定有兩個支架（2），兩個所述支架（2）分別通過支撐桿（3）固定連接有輸送管（4），所述輸送管（4）內轉動連接有螺旋葉片（5），且輸送管（4）的端部設有驅動結構（6），所述輸送管（4）的輸入端固定有料斗（7），所述輸送管（4）的底部固定有排料管（8），所述排料管（8）的下側設有定量送料結構（9），所述投加箱（1）內固定有連接架（10），所述連接架（10）上轉動連接有轉軸（11），所述轉軸（11）上部均勻固定有一組攪拌槳（12），所述轉軸（11）的底部均勻固定有一組攪拌葉（13），所述投加箱（1）上設有動力結構（14），所述投加箱（1）的底端固定有第一電磁閥（15），所述第一電磁閥（15）的底端安裝有波紋軟管（16），所述波紋軟管（16）的底端固定有投放管（17），所述投加箱（1）的底部固定有安裝頭（18），所述安裝頭（18）內轉動連接有擺動桿（19），所述安裝頭（18）的端部固定有固定桿（20），所述固定桿（20）的底端轉動連接有旋轉桿（21），所述旋轉桿（21）的底端固定有撥動輪（22），且撥動輪（22）與擺動桿（19）滑動連接，所述擺動桿（19）的底端固定有固定套（23），所述固定套（23）內固定有連接桿（24），且連接桿（24）的內端與投放管（17）固定連接，所述投放管（17）的外側設有安裝環（25），所述安裝環（25）通過銜接桿（26）與投加箱（1）固定連接，所述安裝環（25）內轉動連接有齒圈（27），所述安裝環（25）上設有連動結構（28），所述齒圈（27）的下端面均勻固定連接有一組連接座（29），所述連接座（29）內轉動連接有攪拌桿（30），所述攪拌桿（30）上均勻固定連接有一組攪拌片（31），所述攪拌桿（30）的頂端固定有接觸輪（32），所述安裝環（25）的外側壁上固定連接有導向圈（33）；接觸輪（32）貼合導向圈（33）；所述連動結構（28）包括固定在轉軸（11）頂端的第一錐齒輪（2801），所述連接架（10）的上端面固定連接有兩個安裝套（2802），兩個所述安裝套（2802）之間轉動連接有連動軸（2803），所述連動軸（2803）的內端固定連接有與第一錐齒輪（2801）嚙合連接的第二錐齒輪（2804），所述連動軸（2803）的外端貫穿投加箱（1）并固定連接有第一帶輪（2805），所述旋轉桿（21）的軸端貫穿固定桿（20）并固定連接有第二帶輪（2806），所述第二帶輪（2806）通過同步帶（2807）與第一帶輪（2805）傳動連接；所述第二帶輪（2806）的外側壁固定連接有第三錐齒輪（2810），所述安裝環（25）的上端面固定連接有與第三錐齒輪（2810）位置相對應的安裝架（2811），所述安裝架（2811）內轉動連接有豎軸（2812），所述豎軸（2812）的頂端固定連接有與第三錐齒輪（2810）嚙合連接的第四錐齒輪（2813），所述豎軸（2812）的底端固定連接有與齒圈（27）嚙合連接的撥動齒輪（2814）。

2.根據權利要求1所述的一種城鎮污水處理生化池碳源投加裝置，其特征在于，所述驅動結構（6）包括固定在螺旋葉片（5）軸端的從動帶輪（601），所述排料管（8）上固定連接有支撐座（602），所述支撐座（602）上固定有第一電機（603），所述第一電機（603）的驅動端固定連接有主動帶輪（604），所述主動帶輪（604）通過皮帶（605）與從動帶輪（601）傳動連接。

3.根據權利要求2所述的一種城鎮污水處理生化池碳源投加裝置，其特征在于，所述定量送料結構（9）包括固定在支架（2）之間的框架（901），所述框架（901）的兩側側壁上均開設有滑口，且滑口內均滑動連接有滑柱（902），所述滑柱（902）之間固定連接有定量筒（903），所述定量筒（903）的底部轉動連接有底蓋（904），所述框架（901）上安裝有氣缸（905），且氣缸（905）的驅動端與定量筒（903）固定連接，所述投加箱（1）的上端面固定有與定量筒（903）位置對應的壓力傳感器（906），所述壓力傳感器（906）的上端面固定有承載板（907）。

4.根據權利要求3所述的一種城鎮污水處理生化池碳源投加裝置，其特征在于，所述動力結構（14）包括固定在轉軸（11）頂部的蝸輪（1401），所述投加箱（1）的外側壁上固定連接有固定座（1402），所述固定座（1402）上固定有第二電機（1403），所述第二電機（1403）的驅動端固定連接有銜接軸（1404），所述銜接軸（1404）貫穿投加箱（1）并固定連接有與蝸輪（1401）嚙合連接的蝸桿（1405）。

5.根據權利要求4所述的一種城鎮污水處理生化池碳源投加裝置，其特征在于，所述第一錐齒輪（2801）的上端面固定連接有頂柱（2808），所述頂柱（2808）的頂端固定連接有分散盤（2809）。

6.根據權利要求5所述的一種城鎮污水處理生化池碳源投加裝置，其特征在于，所述投加箱（1）的外周側壁底部對稱且固定連接有兩個安裝框（34），所述安裝框（34）之間均勻固定連接有一組踏板（35）。

7.根據權利要求6所述的一種城鎮污水處理生化池碳源投加裝置，其特征在于，所述投加箱（1）的側壁上固定連接有與其連通的加液管（36），所述加液管（36）的外端安裝有第二電磁閥（37），所述第二電磁閥（37）的外端安裝有電磁流量計（38）。

8.如權利要求7所述的一種城鎮污水處理生化池碳源投加裝置的使用方法，其特征在于，包括如下步驟：S1：首先向料斗（7）當中添加碳源，同時將電磁流量計（38）與外部供液設備連接，向投加箱（1）當中輸送定量的溶解液，然后啟動第一電機（603）使主動帶輪（604）轉動，主動帶輪（604）通過皮帶（605）使從動帶輪（601）和螺旋葉片（5）進行轉動，從而將料斗（7）中的碳源輸送至定量筒（903）當中；S2：壓力傳感器（906）對定量筒（903）當中的碳源進行稱量，到達預設重量后，第一電機（603）停止工作，然后氣缸（905）帶動定量筒（903）進行移動，使定量筒（903）和底蓋（904）移動，底蓋（904）脫離承載板（907）后打開，使定量筒（903）當中碳源投放進入投加箱（1）當中，然后氣缸（905）復位，使定量筒（903）移動，同時底蓋（904）移動的過程中碰到承載板（907）進行閉合，可以往復向投加箱（1）當中添加定量的碳源；S3：在步驟二當中同時啟動第二電機（1403），第二電機（1403）驅動銜接軸（1404）和蝸桿（1405）進行轉動，蝸桿（1405）的轉動帶動蝸輪（1401）和轉軸（11）進行轉動，轉軸（11）的轉動帶動第一錐齒輪（2801）、頂柱（2808）和分散盤（2809）同步轉動，分散盤（2809）對投放的碳源進行分散，同時轉軸（11）的轉動使攪拌槳（12）和攪拌葉（13）進行轉動，進而對碳源和溶解液進行混合均勻，混合預設時間后開啟第一電磁閥（15）將碳源液進行投放；S4：在步驟三當中第一錐齒輪（2801）的轉動帶動第二錐齒輪（2804）、連動軸（2803）和第一帶輪（2805）進行轉動，第一帶輪（2805）通過同步帶（2807）使第二帶輪（2806）進行轉動，第二帶輪（2806）的轉動使旋轉桿（21）和撥動輪（22）進行轉動，進而使擺動桿（19）進行往復擺動，從而使連接桿（24）和投放管（17）進行擺動，對碳源進行范圍投放，第二帶輪（2806）的轉動帶動第三錐齒輪（2810）進行轉動，第三錐齒輪（2810）的轉動使第四錐齒輪（2813）、豎軸（2812）和撥動齒輪（2814）同步轉動，撥動齒輪（2814）帶動齒圈（27）進行旋轉，齒圈（27）的旋轉使連接座（29）、攪拌桿（30）和攪拌片（31）進行同時旋轉，同時接觸輪（32）貼合導向圈（33）進行運動，能夠使攪拌桿（30）和攪拌片（31）進行自轉，方便將碳源與污水進行充分的融合分散。

發明內容

本發明的目的在于：針對目前存在的碳源投放裝置不便將碳源進行定量投放和直接投放固體碳源導致與污水混合均勻性較差的問題。

為了實現上述發明目的，本發明提供了以下技術方案：

城鎮污水處理生化池碳源投加裝置及其使用方法，以改善上述問題。

本申請具體是這樣的：

包括投加箱，所述投加箱的上端面對稱且固定有兩個支架，兩個所述支架分別通過支撐桿固定連接有輸送管，所述輸送管內轉動連接有螺旋葉片，且輸送管的端部設有驅動結構，所述輸送管的輸入端固定有料斗，所述輸送管的底部固定有排料管，所述排料管的下側設有定量送料結構，所述投加箱內固定有連接架，所述連接架上轉動連接有轉軸，所述轉軸上部均勻固定有一組攪拌槳，所述轉軸的底部均勻固定有一組攪拌葉，所述投加箱上設有動力結構，所述投加箱的底端固定有第一電磁閥，所述第一電磁閥的底端安裝有波紋軟管，所述波紋軟管的底端固定有投放管，所述投加箱的底部固定有安裝頭，所述安裝頭內轉動連接有擺動桿，所述安裝頭的端部固定有固定桿，所述固定桿的底端轉動連接有旋轉桿，所述旋轉桿的底端固定有撥動輪，且撥動輪與擺動桿滑動連接，所述擺動桿的底端固定有固定套，所述固定套內固定有連接桿，且連接桿的內端與投放管固定連接，所述投放管的外側設有安裝環，所述安裝環通過銜接桿與投加箱固定連接，所述安裝環內轉動連接有齒圈，所述安裝環上設有連動結構，所述齒圈的下端面均勻固定連接有一組連接座，所述連接座內轉動連接有攪拌桿，所述攪拌桿上均勻固定連接有一組攪拌片，所述攪拌桿的頂端固定有接觸輪，所述安裝環的外側壁上固定連接有導向圈。

作為本申請優選的技術方案，所述驅動結構包括固定在螺旋葉片軸端的從動帶輪，所述排料管上固定連接有支撐座，所述支撐座上固定有第一電機，所述第一電機的驅動端固定連接有主動帶輪，所述主動帶輪通過皮帶與從動帶輪傳動連接。

作為本申請優選的技術方案，所述定量送料結構包括固定在支架之間的框架，所述框架的兩側側壁上均開設有滑口，且滑口內均滑動連接有滑柱，所述滑柱之間固定連接有定量筒，所述定量筒的底部轉動連接有底蓋，所述框架上安裝有氣缸，且氣缸的驅動端與定量筒固定連接，所述投加箱的上端面固定有與定量筒位置對應的壓力傳感器，所述壓力傳感器的上端面固定有承載板。

作為本申請優選的技術方案，所述動力結構包括固定在轉軸頂部的蝸輪，所述投加箱的外側壁上固定連接有固定座，所述固定座上固定有第二電機，所述第二電機的驅動端固定連接有銜接軸，所述銜接軸貫穿投加箱并固定連接有與蝸輪嚙合連接的蝸桿。

作為本申請優選的技術方案，所述連動結構包括固定在轉軸頂端的第一錐齒輪，所述連接架的上端面固定連接有兩個安裝套，兩個所述安裝套之間轉動連接有連動軸，所述連動軸的內端固定連接有與第一錐齒輪嚙合連接的第二錐齒輪，所述連動軸的外端貫穿投加箱并固定連接有第一帶輪，所述旋轉桿的軸端貫穿固定桿并固定連接有第二帶輪，所述第二帶輪通過同步帶與第一帶輪傳動連接。

作為本申請優選的技術方案，所述第一錐齒輪的上端面固定連接有頂柱，所述頂柱的頂端固定連接有分散盤。

作為本申請優選的技術方案，所述第二帶輪的外側壁固定連接有第三錐齒輪，所述安裝環的上端面固定連接有與第三錐齒輪位置相對應的安裝架，所述安裝架內轉動連接有豎軸，所述豎軸的頂端固定連接有與第三錐齒輪嚙合連接的第四錐齒輪，所述豎軸的底端固定連接有與齒圈嚙合連接的撥動齒輪。

作為本申請優選的技術方案，所述投加箱的外周側壁底部對稱且固定連接有兩個安裝框，所述安裝框之間均勻固定連接有一組踏板。

作為本申請優選的技術方案，所述投加箱的側壁上固定連接有與其連通的加液管，所述加液管的外端安裝有第二電磁閥，所述第二電磁閥的外端安裝有電磁流量計。

本發明還提供一種城鎮污水處理生化池碳源投加裝置的使用方法，包括如下步驟：

S1：首先向料斗當中添加碳源，同時將電磁流量計與外部供液設備連接，向投加箱當中輸送定量的溶解液，然后啟動第一電機使主動帶輪轉動，主動帶輪通過皮帶使從動帶輪和螺旋葉片進行轉動，從而將料斗中的碳源輸送至定量筒當中；

S2：壓力傳感器對定量筒當中的碳源進行稱量，到達預設重量后，第一電機停止工作，然后氣缸帶動定量筒進行移動，使定量筒和底蓋移動，底蓋脫離承載板后打開，使定量筒當中碳源投放進入投加箱當中，然后氣缸復位，使定量筒移動，同時底蓋移動的過程中碰到承載板進行閉合，可以往復向投加箱當中添加定量的碳源；

S3：在步驟二當中同時啟動第二電機，第二電機驅動銜接軸和蝸桿進行轉動，蝸桿的轉動帶動蝸輪和轉軸進行轉動，轉軸的轉動帶動第一錐齒輪、頂柱和分散盤同步轉動，分散盤對投放的碳源進行分散，同時轉軸的轉動使攪拌槳和攪拌葉進行轉動，進而對碳源和溶解液進行混合均勻，混合預設時間后開啟第一電磁閥將碳源液進行投放；

S4：在步驟三當中第一錐齒輪的轉動帶動第二錐齒輪、連動軸和第一帶輪進行轉動，第一帶輪通過同步帶使第二帶輪進行轉動，第二帶輪的轉動使旋轉桿和撥動輪進行轉動，進而使擺動桿進行往復擺動，從而使連接桿和投放管進行擺動，對碳源進行范圍投放，第二帶輪的轉動帶動第三錐齒輪進行轉動，第三錐齒輪的轉動使第四錐齒輪、豎軸和撥動齒輪同步轉動，撥動齒輪帶動齒圈進行旋轉，齒圈的旋轉使連接座、攪拌桿和攪拌片進行同時旋轉，同時接觸輪貼合導向圈進行運動，能夠使攪拌桿和攪拌片進行自轉，方便將碳源與污水進行充分的融合分散。

與現有技術相比，本發明的有益效果：

在本申請的方案中：

1.通過設置的輸送管、螺旋葉片、驅動結構和定量送料結構，實現了定量向污水池當中添加碳源，保障添加碳源的精確性，提高污水的處理效果，避免資源的浪費，解決了現有技術中不便定量投放碳源的問題；

2.通過設置的投加箱、轉軸、攪拌槳、攪拌葉、加液管、第二電磁閥和電磁流量計，實現了自動化將碳源溶解，使投放的碳源更易與污水進行混合分散，提高碳源投放的均勻性，還能夠避免碳源粉末的飄散，解決了現有技術中直接投放固體碳源混合均勻性較差的問題；

3.通過設置的波紋軟管、投放管、安裝頭、擺動桿、固定桿、旋轉桿、撥動輪、固定套、連接桿和連動結構，實現了自動化擺動對碳源進行投放，提高碳源的投放范圍，提高碳源與污水的混合效果，解決了現有技術中碳源投放均勻性較差的問題；

4.通過設置的安裝環、銜接桿、齒圈、連接座、攪拌桿、攪拌片、接觸輪和導向圈，實現了將碳源與污水進行充分的攪拌混合，增加污水的流動性，使碳源與污水進行更加充分的混合分散，解決了現有技術中碳源混合分散效果不佳的問題。

（發明人：王建春;孫冬;邵威;王烯宇）
