公布日：2023.11.07

申請日：2023.09.11

分類號：B01D25/12(2006.01)I;B01D25/34(2006.01)I;B01D25/172(2006.01)I

摘要

本發明公開了一種污水處理淤泥分離裝置，包括機架、擱置在機架上的多個濾板、推動濾板擠壓排水的壓緊機構、拉動濾板移動卸餅的兩個拉板機構，所述機架外壁對稱設置有用于批量分離濾板的分板機構。本發明，通過分板機構將壓合在一起的濾板分離，使濾板產生間隙，之后利用振動機構帶動所有濾板一起振動，使泥板松動，后續只需通過拉板機構將濾板完全分離，便可使泥板在重力作用下掉落，從而縮減了振動時間，同時被分離的濾板縮減了與拉板機構之間的間距，使拉板機構拉取濾板的移動時長縮短，提高卸餅效率，而通過凸輪機構與限位機構的配合，則可使濾板等間距分離，確保濾板振動時，內部均留有供泥板松動的空間，從而提高泥板的分離效果。

權利要求書

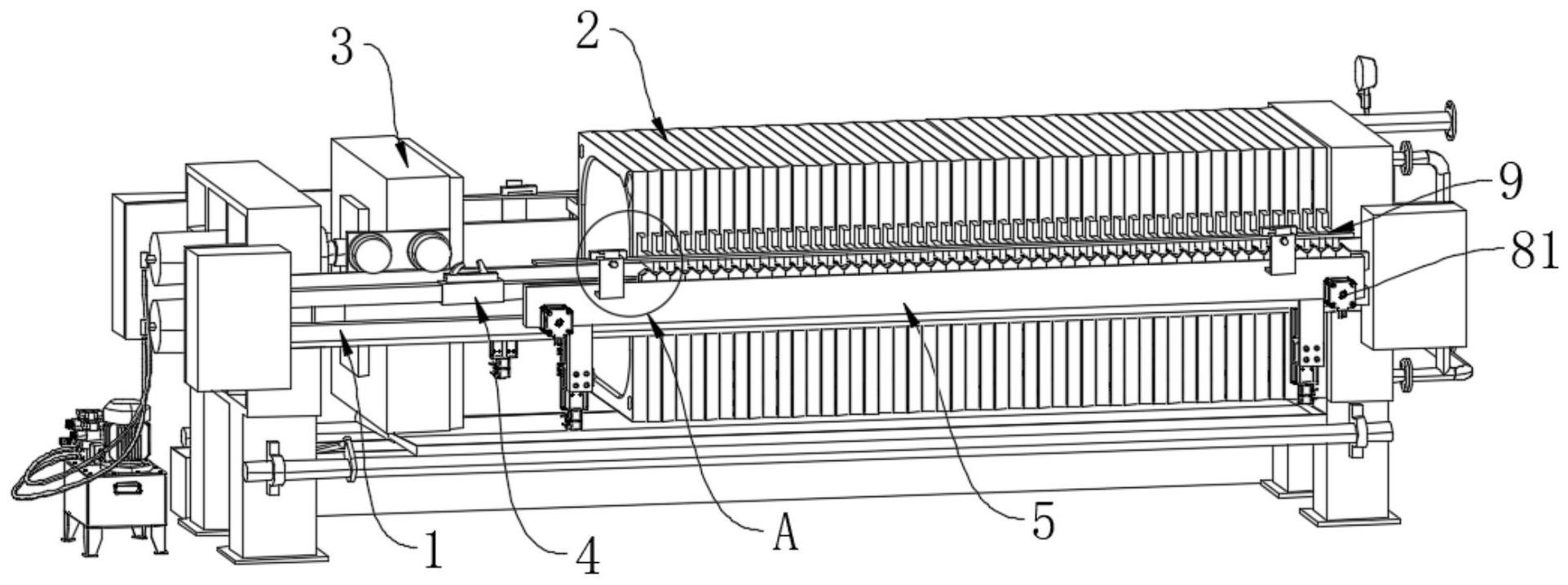

1.一種污水處理淤泥分離裝置，包括機架(1)、擱置在機架(1)上的多個濾板(2)、推動濾板(2)擠壓排水的壓緊機構(3)、拉動濾板(2)移動卸餅的兩個拉板機構(4)，其特征在于：所述機架(1)外壁對稱設置有用于批量分離濾板(2)的分板機構(5)，所述分板機構(5)不位于拉板機構(4)的行程范圍內；所述分板機構(5)包括箱體(51)和推動箱體(51)上下移動的直線模組(52)，所述直線模組(52)固定安裝于機架(1)上，所述箱體(51)頂部開設有導槽(511)，所述導槽(511)內滑動設置有用于插接至相鄰兩個濾板(2)之間的多個分板塊(53)，所述分板塊(53)與濾板(2)相接觸一面為斜面；所述導槽(511)內設置有用于帶動濾板(2)振動松料的振動機構(6)；所述振動機構(6)包括設置于導槽(511)內的托板(61)，所述托板(61)位于分板塊(53)底部，所述托板(61)底部設置有彈簧(62)和振動電機(63)，所述彈簧(62)另一端與箱體(51)固定連接，所述彈簧(62)完全壓縮時的高度大于振動電機(63)的高度，且所述彈簧(62)完全壓縮時分板塊(53)頂端位于箱體(51)外側。

2.根據權利要求1所述一種污水處理淤泥分離裝置，其特征在于：所述分板塊(53)包括由底部的直四棱柱和頂部的三棱柱所組成的頂塊(531)，所述頂塊(531)內開設有插孔(532)，所述插孔(532)的方向與頂塊(531)的滑動方向一致，所述插孔(532)為矩形孔，所述頂塊(531)外側設置有插接至插孔(532)內的L形鉤板(533)，所述L形鉤板(533)的折彎端朝向下方且位于插孔(532)內，所述插孔(532)內活動設置有用于阻擋L形鉤板(533)從插孔(532)內移出的擋板(534)，所述擋板(534)與頂塊(531)之間設置有用于限制擋板(534)向插孔(532)外翻轉的彈簧合頁(535)。

3.根據權利要求2所述一種污水處理淤泥分離裝置，其特征在于：所述頂塊(531)三棱柱端的斜面上可分離的設置有替換板(7)。

4.根據權利要求1所述一種污水處理淤泥分離裝置，其特征在于：所述箱體(51)側壁設置有用于控制多個濾板(2)等間距分離的凸輪機構(8)和限位機構(9)。

5.根據權利要求4所述一種污水處理淤泥分離裝置，其特征在于：所述凸輪機構(8)包括固定安裝于箱體(51)側壁且數量不小于兩個的步進電機(81)，所述步進電機(81)的輸出端固定連接有位于導槽(511)內的凸輪(82)，所述凸輪(82)位于托板(61)底部，且所述凸輪(82)處于最小高度時不影響托板(61)的上下振動。

6.根據權利要求4所述一種污水處理淤泥分離裝置，其特征在于：所述限位機構(9)包括固定安裝于箱體(51)側壁的C形支架(91)，所述C形支架(91)頂部滑動設置有用于限制濾板(2)抬升的限位板(92)，所述限位板(92)為水平滑動且滑動方向垂直于濾板(2)的滑動方向，所述限位板(92)遠離濾板(2)的一側固定連接有貫穿C形支架(91)的導桿(93)，所述導桿(93)遠離限位板(92)一端螺紋連接有端板(94)，所述端板(94)與C形支架(91)之間固定連接有拉簧(95)，所述拉簧(95)未拉伸時限位板(92)底部與濾板(2)相接觸。

7.根據權利要求6所述一種污水處理淤泥分離裝置，其特征在于：所述C形支架(91)頂部設置有電磁鐵(96)，所述限位板(92)內固定連接有磁性塊(97)，所述電磁鐵(96)通電后磁性塊(97)受磁力吸引帶動限位板(92)向遠離濾板(2)一側移動。

發明內容

本發明的目的就是針對目前上述之不足，而提供一種污水處理淤泥分離裝置，實現整體振動松餅，提高卸餅效率的目的。

為解決上述技術問題，本發明采用以下技術方案：一種污水處理淤泥分離裝置，包括機架、擱置在機架上的多個濾板、推動濾板擠壓排水的壓緊機構、拉動濾板移動卸餅的兩個拉板機構，所述機架外壁對稱設置有用于批量分離濾板的分板機構，所述分板機構不位于拉板機構的行程范圍內；所述分板機構包括箱體和推動箱體上下移動的直線模組，所述直線模組固定安裝于機架上，所述箱體頂部開設有導槽，所述導槽內滑動設置有用于插接至相鄰兩個濾板之間的多個分板塊，所述分板塊與濾板相接觸一面為斜面；

所述導槽內設置有用于帶動濾板振動松料的振動機構；所述振動機構包括設置于導槽內的托板，所述托板位于分板塊底部，所述托板底部設置有彈簧和振動電機，所述彈簧另一端與箱體固定連接，所述彈簧完全壓縮時的高度大于振動電機的高度，且所述彈簧完全壓縮時分板塊頂端位于箱體外側。

進一步的，所述分板塊包括由底部的直四棱柱和頂部的三棱柱所組成的頂塊，所述頂塊內開設有插孔，所述插孔的方向與頂塊的滑動方向一致，所述插孔為矩形孔，所述頂塊外側設置有插接至插孔內的L形鉤板，所述L形鉤板的折彎端朝向下方且位于插孔內，所述插孔內活動設置有用于阻擋L形鉤板從插孔內移出的擋板，所述擋板與頂塊之間設置有用于限制擋板向插孔外翻轉的彈簧合頁。

進一步的，所述頂塊三棱柱端的斜面上可分離的設置有替換板。

進一步的，所述箱體側壁設置有用于控制多個濾板等間距分離的凸輪機構和限位機構。

進一步的，所述凸輪機構包括固定安裝于箱體側壁且數量不小于兩個的步進電機，所述步進電機的輸出端固定連接有位于導槽內的凸輪，所述凸輪位于托板底部，且所述凸輪處于最小高度時不影響托板的上下振動。

進一步的，所述限位機構包括固定安裝于箱體側壁的C形支架，所述C形支架頂部滑動設置有用于限制濾板抬升的限位板，所述限位板為水平滑動且滑動方向垂直于濾板的滑動方向，所述限位板遠離濾板的一側固定連接有貫穿C形支架的導桿，所述導桿遠離限位板一端螺紋連接有端板，所述端板與C形支架之間固定連接有拉簧，所述拉簧未拉伸時限位板底部與濾板相接觸。

進一步的，所述C形支架頂部設置有電磁鐵，所述限位板內固定連接有磁性塊，所述電磁鐵通電后磁性塊受磁力吸引帶動限位板向遠離濾板一側移動。

本發明的有益效果體現在：

本發明，通過分板機構將壓合在一起的濾板分離，使濾板產生間隙，之后利用振動機構帶動所有濾板一起振動，使泥板松動，后續只需通過拉板機構將濾板完全分離，便可使泥板在重力作用下掉落，從而縮減了振動時間，同時被分離的濾板縮減了與拉板機構之間的間距，使拉板機構拉取濾板的移動時長縮短，提高卸餅效率，而通過凸輪機構與限位機構的配合，則可使濾板等間距分離，確保濾板振動時，內部均留有供泥板松動的空間，從而提高泥板的分離效果。

（發明人：湯丁丁;馬彩鳳;王媛;汪小東;程飛躍;湛德;趙皇;周艷;秦雄;史詩樂;陸昊;李瀟）
