公布日：2023.11.07
申請日：2023.08.31
分類號：C02F3/02(2023.01)I;C02F3/34(2023.01)I;C02F7/00(2006.01)I
摘要

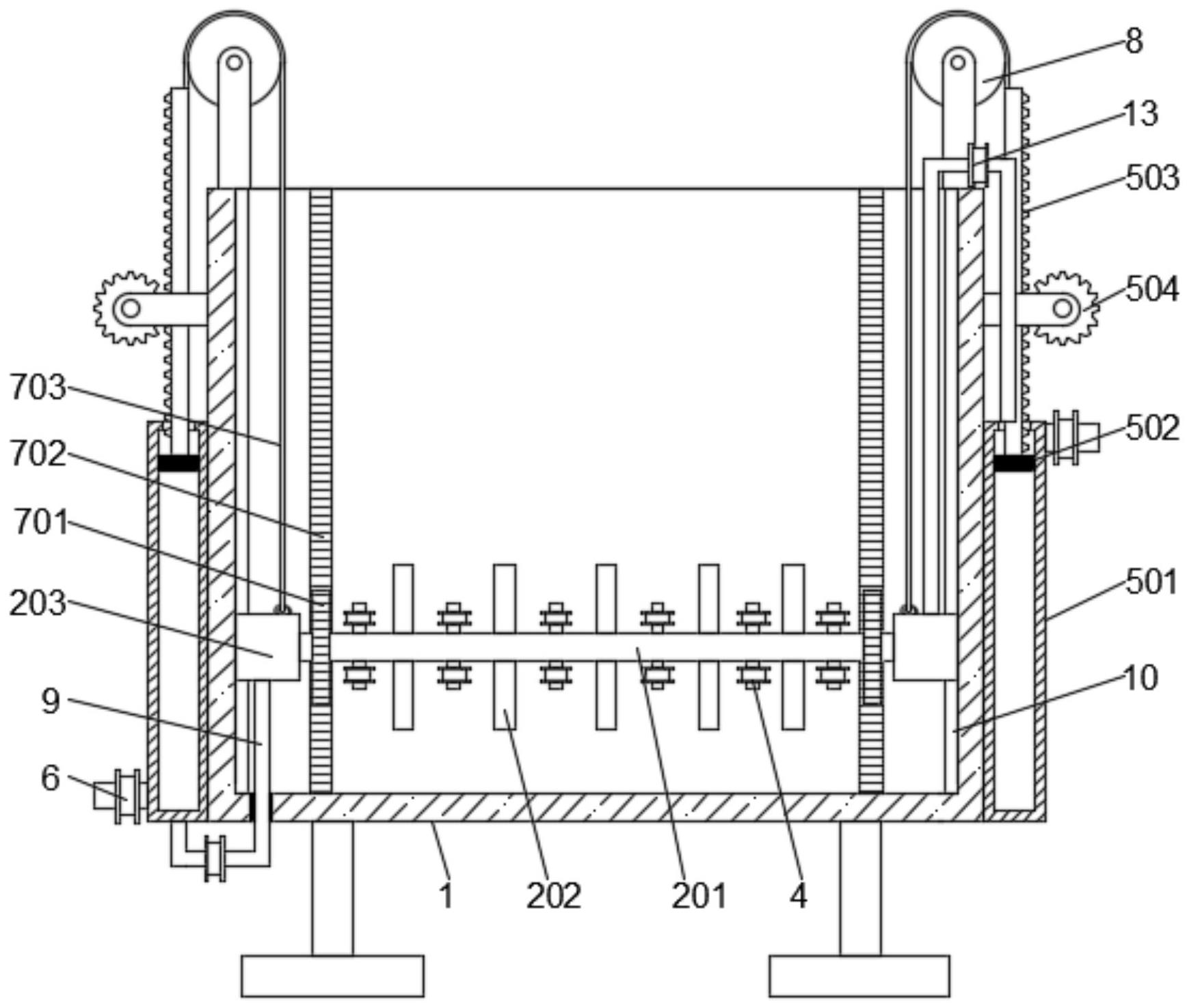

本發明公開了一種自增氧型微生物污水處理裝置，包括：污水箱和增氧攪拌組件；增氧攪拌組件包括：內部呈中空結構的攪拌軸、攪拌葉和氧氣盒，污水箱的內部水平且間隔設置有沿豎直方向升降并能夠向其內部間歇式補充氧氣的兩個氧氣盒，兩個氧氣盒之間水平且可轉動地設置有至少一根攪拌軸，攪拌軸的兩端分別延伸至兩個氧氣盒的內部且與其內部相連通，位于兩個氧氣盒之間的攪拌軸沿其圓周方向等間距垂直固定設置有若干排攪拌葉，攪拌軸上還均勻且固定設置有只能單向向污水箱內排出的若干個出氧管，該自增氧型微生物污水處理裝置克服了現有色增氧設備注入到污水中的氧氣不能充分與污水混合以使氧氣和微生物的不能充分接觸而降低氧氣利用率低的問題。
權利要求書
1.一種自增氧型微生物污水處理裝置，其特征在于，所述自增氧型微生物污水處理裝置包括：污水箱(1)和增氧攪拌組件(2)；所述增氧攪拌組件(2)包括：內部呈中空結構的攪拌軸(201)、攪拌葉(202)和氧氣盒(203)，所述污水箱(1)的內部水平且間隔設置有沿豎直方向升降并能夠向其內部間隙式補充氧氣的兩個氧氣盒(203)，兩個所述氧氣盒(203)之間水平且可轉動地設置有至少一根攪拌軸(201)，所述攪拌軸(201)的兩端為敞口設置并分別延伸至兩個所述氧氣盒(203)的內部且與其內部相連通，位于兩個氧氣盒(203)之間的所述攪拌軸(201)沿其圓周方向等間距垂直固定設置有若干排攪拌葉(202)，且所述攪拌軸(201)上還均勻且固定設置有與其內部相連通且氣體只能單向向所述污水箱(1)內排出的若干個出氧管。
2.根據權利要求1所述的自增氧型微生物污水處理裝置，其特征在于，該污水處理裝置還包括用于向所述氧氣盒(203)內補充氧氣的給氣組件(5)，所述給氣組件(5)包括：給氧筒(501)、密封活塞(502)、升降齒條板(503)和動力齒輪(504)；其中，所述污水箱(1)的兩外側壁分別豎直固定設置有至少兩個給氧筒(501)，兩個所述給氧筒(501)的上、下兩端分別固定設置有與其內部相連通且外界氣體只能從其進入給氧筒(501)的進氣管，位于所述進氣管一旁的每個所述給氧筒(501)均還固定設置有給氧管(9)，每根所述給氧管(9)的另一端穿入所述污水箱(1)的內部與所述氧氣盒(203)相連通，每個所述給氧筒(501)的內部可升降地設置有能夠?qū)⑼饨鐨怏w抽入到所述給氧筒(501)內并將抽入的氣體通過給氧管(9)注入到所述氧氣盒(203)內的密封活塞(502)，所述污水箱(1)的外側壁可轉動地設置有分別與兩條所述升降齒條板(503)嚙合連接的兩個動力齒輪(504)，每個動力齒輪(504)的中心轉軸均通過聯軸器與所述污水箱(1)上的電機(11)同軸連接在一起。
3.根據權利要求2所述的自增氧型微生物污水處理裝置，其特征在于，該污水處理裝置還包括用于將所述給氣組件(5)和所述增氧攪拌組件(2)聯動在一起以驅使所述增氧攪拌組件(2)在所述污水箱(1)內沿豎直方向升降的過程中對污水進行攪拌的聯動機構(7)。
4.根據權利要求3所述的自增氧型微生物污水處理裝置，其特征在于，所述聯動機構(7)包括：聯動齒輪(701)、聯動齒條板(702)和聯動繩(703)；其中，所述攪拌軸(201)的兩端分別固定設置有聯動齒輪(701)，所述污水箱(1)的內壁間隔且豎直固定設置有與兩個所述聯動齒輪(701)嚙合連接的兩個聯動齒條板(702)，每個所述氧氣盒(203)的頂部通過所述聯動繩(703)與對應的所述升降齒條板(503)的頂部相連接。
5.根據權利要求4所述的自增氧型微生物污水處理裝置，其特征在于，所述污水箱(1)敞口的上方可轉動地設置有與兩條所述聯動繩(703)相適配的換向輪(8)，且每根所述聯動繩(703)的一端均固定在所述氧氣盒(203)上，其另一端繞過所述換向輪(8)的頂部固定在所述升降齒條板(503)上。
6.根據權利要求2所述的自增氧型微生物污水處理裝置，其特征在于，位于與所述給氧管(9)相連通的所述氧氣盒(203)的內部設置有能夠?qū)⑺鼋o氧管(9)的端口進行間歇式封堵或打開的封堵機構，以使所述給氣組件(5)能夠向所述氧氣盒(203)內間隙式送氧。
7.根據權利要求6所述的自增氧型微生物污水處理裝置，其特征在于，所述封堵機構包括：動力凸起(12)、活動密封板(14)、導向桿(15)、導向滑塊(16)和復位彈簧(17)；其中，位于所述給氧管(9)端口的兩旁的所述氧氣盒(203)分別部分向內凹陷形成導向凹槽，且每條導向凹槽內均水平固定設置有導向桿(15)，每根所述導向桿(15)上均可滑動地設置有導向滑塊(16)，每根所述導向桿(15)上均套設有一根復位彈簧(17)，每根所述復位彈簧(17)的兩端分別固定在所述導向凹槽和所述導向滑塊(16)上，朝向所述給氧管(9)的端口的兩塊所述導向滑塊(16)水平固定設置有能夠蓋合在所述給氧管(9)端口上的活動密封板(14)，所述攪拌軸(201)的側壁上間隔且水平固定有用于推動所述活動密封板(14)沿水平方向移動以使所述給氧管(9)的端口與所述活動密封板(14)分離將所述給氧管(9)的端口敞開的動力凸起(12)。
8.根據權利要求1所述的自增氧型微生物污水處理裝置，其特征在于，每根出氧管上均固定設置有一號單向閥(4)。
9.根據權利要求2所述的自增氧型微生物污水處理裝置，其特征在于，每根所述進氣管和所述給氧管(9)分別對應固定設置有二號單向閥(6)和三號單向閥(13)。
10.根據權利要求1所述的自增氧型微生物污水處理裝置，其特征在于，所述污水箱(1)的側壁豎直且間隔固定設置有與兩個所述氧氣盒(203)相適配的兩個導軌(10)，且每個所述氧氣盒(203)朝向所述導軌(10)的一側均部分向內凹陷形成與所述導軌(10)相適配的導槽，且每個氧氣盒(203)均通過該導槽可滑動地裝配在所述導軌(10)上。
發明內容
針對上述技術問題，本發明的目的是克服現有技術中增氧設備將氧氣或空氣連續從污水箱的底部連續注入氧氣，而向污水從連續注入氧氣的過程中，只是增加了氧氣在污水中的流速，不利于氧氣停留在污水中的時長，導致氧氣快速地從污水中上升至并排到空氣中，氧氣利用率較低，也造成了氧氣的浪費的問題，從而提供了一種在使用過程中通過增氧攪拌組件向污水中間歇式注入定量的氧氣并通過攪拌的方式以使排入到污水中的氧氣進行充分混合以使氧氣與微生物充分接觸，來提高氧氣利用率和污水處理效果的一種自增氧型微生物污水處理裝置。
為了實現上述目的，本發明提供了一種自增氧型微生物污水處理裝置，所述自增氧型微生物污水處理裝置包括：污水箱和增氧攪拌組件；
所述增氧攪拌組件包括：內部呈中空結構的攪拌軸、攪拌葉和氧氣盒，所述污水箱的內部水平且間隔設置有沿豎直方向升降并能夠向其內部間隙式補充氧氣的兩個氧氣盒，兩個所述氧氣盒之間水平且可轉動地設置有至少一根攪拌軸，所述攪拌軸的兩端為敞口設置并分別延伸至兩個所述氧氣盒的內部且與其內部相連通，位于兩個氧氣盒之間的所述攪拌軸沿其圓周方向等間距垂直固定設置有若干排攪拌葉，且所述攪拌軸上還均勻且固定設置有與其內部相連通且氣體只能單向向所述污水箱內排出的若干個出氧管。
優選地，該污水處理裝置還包括用于向所述氧氣盒內補充氧氣的給氣組件，所述給氣組件包括：給氧筒、密封活塞、升降齒條板和動力齒輪；其中，
所述污水箱的兩外側壁分別豎直固定設置有至少兩個給氧筒，兩個所述給氧筒的上、下兩端分別固定設置有與其內部相連通且外界氣體只能從其進入給氧筒的進氣管，位于所述進氣管一旁的每個所述給氧筒均還固定設置有給氧管，每根所述給氧管的另一端穿入所述污水箱的內部與所述氧氣盒相連通，每個所述給氧筒的內部可升降地設置有能夠?qū)⑼饨鐨怏w抽入到所述給氧筒內并將抽入的氣體通過給氧管注入到所述氧氣盒內的密封活塞，所述污水箱的外側壁可轉動地設置有分別與兩條所述升降齒條板嚙合連接的兩個動力齒輪，每個動力齒輪的中心轉軸均通過聯軸器與所述污水箱上的電機同軸連接在一起。
優選地，該污水處理裝置還包括用于將所述給氣組件和所述增氧攪拌組件聯動在一起以驅使所述增氧攪拌組件在所述污水箱內沿豎直方向升降的過程中對污水進行攪拌的聯動機構。
優選地，所述聯動機構包括：聯動齒輪、聯動齒條板和聯動繩；其中，
所述攪拌軸的兩端分別固定設置有聯動齒輪，所述污水箱的內壁間隔且豎直固定設置有與兩個所述聯動齒輪嚙合連接的兩個聯動齒條板，每個所述氧氣盒的頂部通過所述聯動繩與對應的所述升降齒條板的頂部相連接。
優選地，所述污水箱敞口的上方可轉動地設置有與兩條所述聯動繩相適配的換向輪，且每根所述聯動繩的一端均固定在所述氧氣盒上，其另一端繞過所述換向輪的頂部固定在所述升降齒條板上。
優選地，位于與所述給氧管相連通的所述氧氣盒的內部設置有能夠?qū)⑺鼋o氧管的端口進行間歇式封堵或打開的封堵機構，以使所述給氣組件能夠向所述氧氣盒內間隙式送氧。
優選地，所述封堵機構包括：動力凸起、活動密封板、導向桿、導向滑塊和復位彈簧；其中，
位于所述給氧管端口的兩旁的所述氧氣盒分別部分向內凹陷形成導向凹槽，且每條導向凹槽內均水平固定設置有導向桿，每根所述導向桿上均可滑動地設置有導向滑塊，每根所述導向桿上均套設有一根復位彈簧，每根所述復位彈簧的兩端分別固定在所述導向凹槽和所述導向滑塊上，朝向所述給氧管的端口的兩塊所述導向滑塊水平固定設置有能夠蓋合在所述給氧管端口上的活動密封板，所述攪拌軸的側壁上間隔且水平固定有用于推動所述活動密封板沿水平方向移動以使所述給氧管的端口與所述活動密封板分離將所述給氧管的端口敞開的動力凸起。
優選地，每根出氧管上均固定設置有一號單向閥。
優選地，每根所述進氣管和所述給氧管分別對應固定設置有二號單向閥和三號單向閥。
優選地，所述污水箱的側壁豎直且間隔固定設置有與兩個所述氧氣盒相適配的兩個導軌，且每個所述氧氣盒朝向所述導軌的一側均部分向內凹陷形成與所述導軌相適配的導槽，且每個氧氣盒均通過該導槽可滑動地裝配在所述導軌上。
根據上述技術方案，本發明提供的自增氧型微生物污水處理裝置在使用時的有益效果為：
(1)本發明通過所述增氧攪拌組件在污水中升降的過程中并對從其內部排出的氧氣進行攪拌，以使排出的氧氣能夠與污水中的微生物充分接觸，以促進微生物的生長，從而有利于污水處理的效果。
(2)本發明通過聯動機構的聯動作用下，以使給氣組件在向所述增氧組件內連續補充氧氣的過程中，能夠驅使所述增氧組件在所述污水箱內沿豎直方向升降的同時，帶動所述增氧攪拌組件的所述攪拌軸帶動其軸身上的多個所述攪拌葉旋轉以對污水起到攪拌的作用，以使從所述增氧攪拌組件排出的氧氣和污水進行充分混合，以使氧氣能夠充分和污水中的微生物充分接觸，以提高微生物代謝，來促進污水處理的效果。
(3)本發明通過增氧攪拌組件向污水中間歇式注入定量的氧氣并通過攪拌的方式以使排入到污水中的氧氣進行充分混合以使氧氣與微生物充分接觸，來提高氧氣利用率和污水處理效果，以克服現有技術的氧氣不能充分與污水混合以使氧氣和微生物的不能充分接觸而降低氧氣利用率低的問題。
（發明人：毛祥;趙楠;楊凌霞;王士雷）
