公布日：2023.01.24
申請日：2022.10.20
分類號：B65G65/42(2006.01)I;B65G17/06(2006.01)I;B65G21/22(2006.01)I;B65G69/04(2006.01)I;B65G23/22(2006.01)I;C02F11/12(2019.01)I

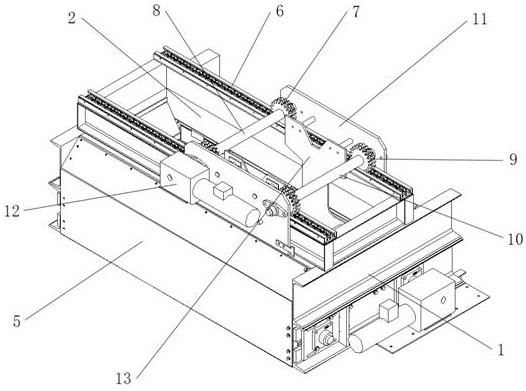

摘要
本發明涉及一種污泥干化機均勻喂料器，喂料器安裝污泥干化機上；喂料器包括機架，機架上安裝有料倉、輸送鏈板，料倉位于輸送鏈板正上方，其下口正對輸送鏈板，與輸送鏈板間隙配合，料倉下口靠近輸送鏈板末側端設置有缺口，料倉內安裝有若干布料桿，若干布料桿橫置、縱向排列，于料倉內做縱向往復移動，輸送鏈板橫向輸送，料倉上口即喂料器進口，輸送鏈板末側設置有喂料器出口；喂料器出口連接污泥干化機的進口。采用新結構，使用時，料倉內污泥下落至輸送鏈板上，由輸送鏈板橫向輸送進污泥干化機，并污泥下落過程中，若干布料桿在料倉內做縱向往復移動，其與輸送鏈板，二者一縱向、一橫向移動，使得污泥均勻分布輸送鏈板上。
權利要求書
1.一種污泥干化機均勻喂料器，所述喂料器安裝污泥干化機上；其特征在于，所述喂料器包括機架，所述機架上安裝有料倉、輸送鏈板，所述料倉位于輸送鏈板正上方，其下口正對輸送鏈板，與輸送鏈板間隙配合，所述料倉下口靠近輸送鏈板末側端設置有缺口，所述料倉內安裝有若干布料桿，若干布料桿橫置、縱向排列，于料倉內做縱向往復移動，所述輸送鏈板橫向輸送，所述料倉上口即喂料器進口，所述輸送鏈板末側設置有喂料器出口；所述喂料器出口連接污泥干化機的進口。
2.根據權利要求1所述的一種污泥干化機均勻喂料器，其特征在于，所述機架下部安裝有若干圍板，若干圍板圍在輸送鏈板周側，并于輸送鏈板末側下方形成一出口，該出口即喂料器出口。
3.根據權利要求1所述的一種污泥干化機均勻喂料器，其特征在于，所述料倉為方斗，其與輸送鏈板等寬；所述料倉上安裝有兩鏈條導軌，兩鏈條導軌分置料倉上口縱向兩側，兩鏈條導軌上均安裝有一前一后兩鏈輪，兩鏈條導軌上的前鏈輪同軸、共一軸，兩鏈條導軌上的后鏈輪同軸、共另一軸，兩軸兩端均通過固定板相連，所述軸與固定板旋轉配合連接，兩軸中，至少一軸為主動軸，所述主動軸與安裝在一固定板上的驅動電機連接，由驅動電機驅動其轉動，兩軸同步轉動，兩鏈條導軌上的前鏈輪、后鏈輪分別在各自鏈條導軌上滾動，兩固定板隨之縱向移動，所述料倉內設置有兩安裝板，兩安裝板縱向分布，分別與同側固定板固定連接，若干布料桿置于兩安裝板之間、兩端分別與同側安裝板固定連接，隨兩固定板一起縱向移動，于料倉內做縱向往復移動。
4.根據權利要求3所述的一種污泥干化機均勻喂料器，其特征在于，所述料倉上口縱向兩端外翻形成兩導向板，兩固定板位于兩導向板外側，兩固定板上均安裝有一前一后兩導輪，所述前導輪、后導輪抵在同側導向板的下表面上，隨兩固定板縱向移動，沿與同側導向板的下表面滾輪。
5.根據權利要求4所述的一種污泥干化機均勻喂料器，其特征在于，所述導向板的下表面為斜面，所述前導輪、后導輪的外周面為與之相匹的錐面。
6.根據權利要求4所述的一種污泥干化機均勻喂料器，其特征在于，所述前導輪、后導輪外側端均設置有臺階，通過臺階與同側導向板配合，構成限位。
7.根據權利要求1所述的一種污泥干化機均勻喂料器，其特征在于，所述料倉下口安裝有若干擋桿，若干擋桿橫置、縱向排列。
8.根據權利要求1所述的一種污泥干化機均勻喂料器，其特征在于，所述缺口內安裝翻板；所述翻板上端與料倉鉸接、下端懸空。
9.根據權利要求8所述的一種污泥干化機均勻喂料器，其特征在于，所述翻板上安裝有若干連接板，若干連接板縱向排列；所述連接板上設置有條形滑孔，條形滑孔內設置有兩個導柱，一導柱與料倉固定連接、另一導柱與翻板固定連接。
發明內容
為解決上述問題，本發明提出了一種污泥干化機均勻喂料器。
本發明的技術方案:一種污泥干化機均勻喂料器，所述喂料器安裝污泥干化機上；所述喂料器包括機架，所述機架上安裝有料倉、輸送鏈板，所述料倉位于輸送鏈板正上方，其下口正對輸送鏈板，與輸送鏈板間隙配合，所述料倉下口靠近輸送鏈板末側端設置有缺口，所述料倉內安裝有若干布料桿，若干布料桿橫置、縱向排列，于料倉內做縱向往復移動，所述輸送鏈板橫向輸送，所述料倉上口即喂料器進口，所述輸送鏈板末側設置有喂料器出口；所述喂料器出口連接污泥干化機的進口。
所述機架下部安裝有若干圍板，若干圍板圍在輸送鏈板周側，并于輸送鏈板末側下方形成一出口，該出口即喂料器出口。
所述料倉為方斗，其與輸送鏈板等寬；所述料倉上安裝有兩鏈條導軌，兩鏈條導軌分置料倉上口縱向兩側，兩鏈條導軌上均安裝有一前一后兩鏈輪，兩鏈條導軌上的前鏈輪同軸、共一軸，兩鏈條導軌上的后鏈輪同軸、共另一軸，兩軸兩端均通過固定板相連，所述軸與固定板旋轉配合連接，兩軸中，至少一軸為主動軸，所述主動軸與安裝在一固定板上的驅動電機連接，由驅動電機驅動其轉動，兩軸同步轉動，兩鏈條導軌上的前鏈輪、后鏈輪分別在各自鏈條導軌上滾動，兩固定板隨之縱向移動，所述料倉內設置有兩安裝板，兩安裝板縱向分布，分別與同側固定板固定連接，若干布料桿置于兩安裝板之間、兩端分別與同側安裝板固定連接，隨兩固定板一起縱向移動，于料倉內做縱向往復移動。
所述料倉上口縱向兩端外翻形成兩導向板，兩固定板位于兩導向板外側，兩固定板上均安裝有一前一后兩導輪，所述前導輪、后導輪抵在同側導向板的下表面上，隨兩固定板縱向移動，沿與同側導向板的下表面滾輪。
所述導向板的下表面為斜面，所述前導輪、后導輪的外周面為與之相匹的錐面。
所述前導輪、后導輪外側端均設置有臺階，通過臺階與同側導向板配合，構成限位。
所述料倉下口安裝有若干擋桿，若干擋桿橫置、縱向排列。
所述缺口內安裝翻板；所述翻板上端與料倉鉸接、下端懸空。
所述翻板上安裝有若干連接板，若干連接板縱向排列；所述連接板上設置有條形滑孔，條形滑孔內設置有兩個導柱，一導柱與料倉固定連接、另一導柱與翻板固定連接。
本發明優點是，設計合理，構思巧妙，采用新結構，使用時，料倉內污泥下落至輸送鏈板上，由輸送鏈板橫向輸送進污泥干化機，并污泥下落過程中，若干布料桿在料倉內做縱向往復移動，其與輸送鏈板，二者一縱向、一橫向移動，使得污泥均勻分布輸送鏈板上；且相對于傳統的布料器，結構得到了很大的簡化、更加輕便，拆裝更加方便，故障率大大降低；（當然本申請喂料器不僅僅可以用于污泥干化機，還可以用于在污泥處理技術領域中需要均勻布料的設備上，如污泥面條機）。
（發明人：陸建國;錢兵;蔡張林;鄒美紅;郭宇鋒;吳明光）
