公布日：2023.01.24

申請日：2022.10.17

分類號：C02F11/10(2006.01)I;C02F11/131(2019.01)I

摘要

本發明公開了一種污泥裂解用微波加熱設備，包括安裝支架，所述安裝支架內部固定設置有支撐板，所述支撐板表面設置便于驅動傳動輥轉動的驅動組件，所述支撐板表面通過驅動組件固定設置有主動輥，且主動輥與安裝支架轉動連接，所述主動輥表面嚙合設置有傳送帶，所述傳送帶內壁嚙合設置有從動輥，且從動輥與安裝支架轉動連接。驅動電機通過連接轉軸帶動攪拌器轉動，因攪拌器為風扇狀的金屬，使得攪拌器旋轉起來以后對微波具有各個方向的反射，能夠把微波能量均勻地分布在固定支架內，使得污泥進行充分裂解，便于對污泥進行無害化處理，便于通過微波加熱設備使得污泥進行充分裂解，防止污泥處理不完全對外部環境造成污染。

權利要求書

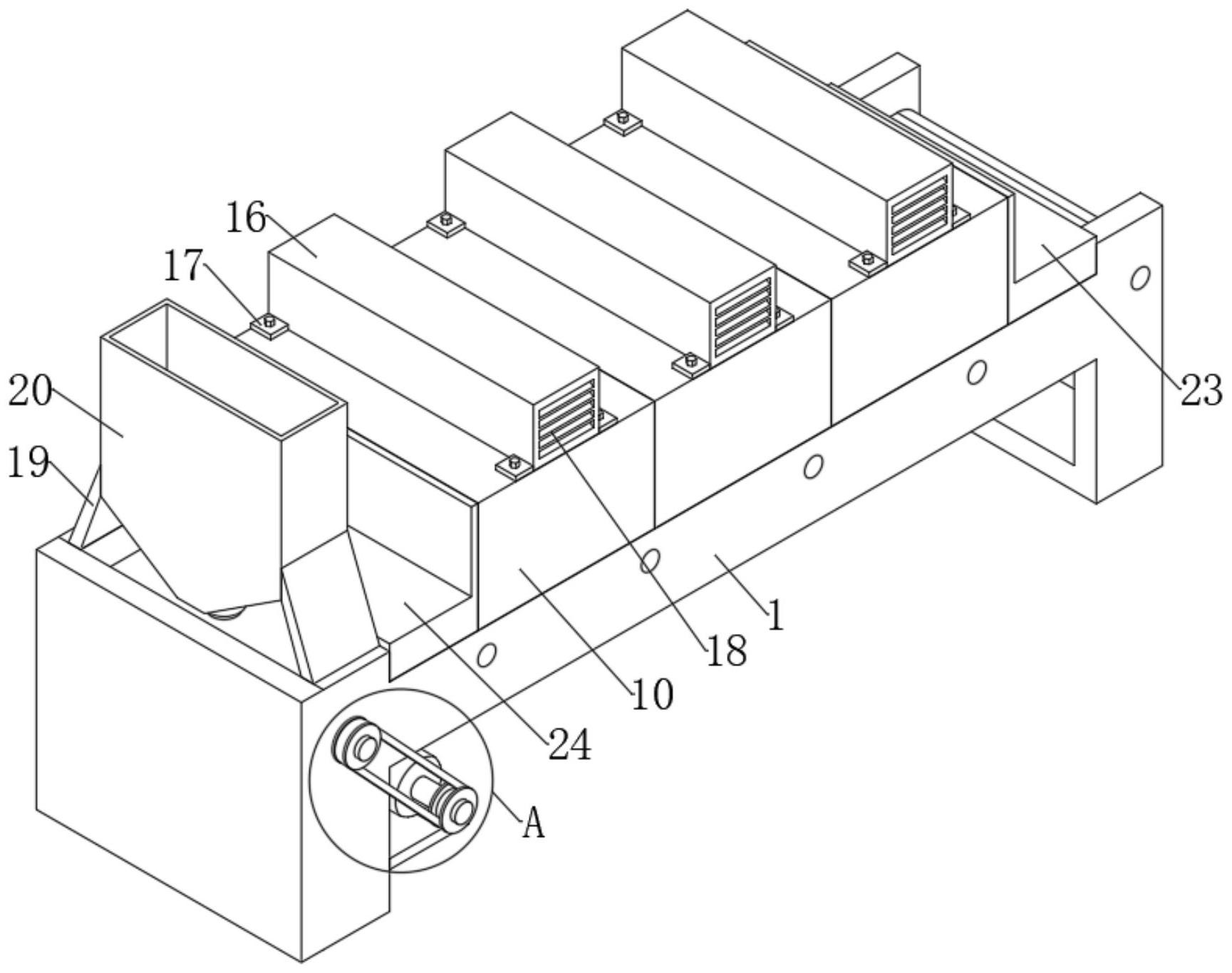

1.一種污泥裂解用微波加熱設備，包括安裝支架（1），其特征在于，所述安裝支架（1）內部固定設置有支撐板（2），所述支撐板（2）表面設置便于驅動傳動輥轉動的驅動組件，所述支撐板（2）表面通過驅動組件固定設置有主動輥（7），且主動輥（7）與安裝支架（1）轉動連接，所述主動輥（7）表面嚙合設置有傳送帶（8），所述傳送帶（8）內壁嚙合設置有從動輥（9），且從動輥（9）與安裝支架（1）轉動連接，所述安裝支架（1）頂固定設置有固定支架（10），所述固定支架（10）表面設置有微波加熱組件與微波攪拌組件，所述安裝支架（1）頂板設置有污泥存儲組件。

2.根據權利要求1所述的一種污泥裂解用微波加熱設備及其方法，其特征在于，所述驅動組件包括設置于支撐板（2）頂部的伺服電機（3），所述伺服電機（3）的輸出端固定設置有主動輪（4），所述主動輪（4）表面嚙合設置有傳動帶（5），所述傳動帶（5）內壁嚙合設置有從動輪（6），且從動輪（6）與主動輥（7）固定連接設置。

3.根據權利要求1所述的一種污泥裂解用微波加熱設備，其特征在于，所述微波加熱組件包括設置于固定支架（10）頂部的磁控管（11），所述磁控管（11）連接端貫穿固定支架（10）延伸至固定支架（10）的內部并固定設置有波導管（12）。

4.根據權利要求1所述的一種污泥裂解用微波加熱設備，其特征在于，所述微波攪拌組件包括設置于固定支架（10）頂部的驅動電機（13），所述驅動電機（13）的輸出端貫穿固定支架（10）延伸至固定支架（10）的內部并固定設置有連接轉軸（14），所述連接轉軸（14）底端固定設置有攪拌器（15）。

5.根據權利要求1所述的一種污泥裂解用微波加熱設備，其特征在于，所述污泥存儲組件包括設置于安裝支架（1）頂部的連接板（19），所述連接板（19）遠離安裝支架（1）的一側固定設置有污泥儲存箱（20），所述污泥儲存箱（20）底部固定設置有污泥輸送管（21），所述污泥輸送管（21）表面設置有電磁控制閥（22）。

6.根據權利要求1所述的一種污泥裂解用微波加熱設備，其特征在于，所述固定支架（10）頂部搭接設置有保護罩（16），所述保護罩（16）兩側均固定設置有固定板（17），且固定板（17）通過螺栓與固定支架（10）相連接，所述保護罩（16）前側與后側均貫穿設置有散熱槽（18），所述安裝支架（1）頂部固定設置有右隔離板（23）與左隔離板（24）。

7.根據權利要求1所述的一種污泥裂解用微波加熱設備，其特征在于，所述固定支架（10）的數量為三或三的倍數，且多個固定支架（10）呈線性陣列式分布，且固定支架（10）采用隔離材料制成。

8.根據權利要求1-7任意一項所述的一種污泥裂解用微波加熱方法，該方法包括：步驟一：將污泥放置于污泥儲存箱（20）內部，通過打開電磁控制閥（22），使得污泥通過污泥輸送管（21）流入傳送帶（8）上；步驟二：啟動伺服電機（3），伺服電機（3）驅動主動輪（4）轉動，主動輪（4）通過傳動帶（5）的傳動作用帶動從動輪（6）轉動，通過從動輪（6）帶動主動輥（7）轉動，通過主動輥（7）與從動輥（9）配合使用，驅動傳送帶（8）進行移動，通過傳送帶（8）將污泥送入固定支架（10）內；步驟三：啟動磁控管（11），通過磁控管（11）與波導管（12）配合使用，通過微波對污泥進行加熱裂解，同時，驅動電機（13）啟動，通過驅動電機（13）驅動連接轉軸（14）轉動，使得連接轉軸（14）帶動攪拌器（15）轉動，因攪拌器（15）為風扇狀的金屬，使得攪拌器（15）旋轉起來以后對微波具有各個方向的反射，能夠把微波能量均勻地分布在固定支架（10）內，對污泥進行均勻加熱，使得污泥進行充分裂解；步驟四：加熱裂解完成的污泥，隨著傳送帶（8）進行移動，從固定支架（10）進入右隔離板（23）內，并通過右隔離板（23）輸送出，通過外部的收集設備對裂解后的污泥進行接收。

發明內容

針對現有技術的不足，本發明提供了一種污泥裂解用微波加熱設備及其方法，用于解決上述背景技術中提出的問題。

為了實現上述目的，本發明采用了如下技術方案：一種污泥裂解用微波加熱設備，包括安裝支架，所述安裝支架內部固定設置有支撐板，所述支撐板表面設置便于驅動傳動輥轉動的驅動組件，所述支撐板表面通過驅動組件固定設置有主動輥，且主動輥與安裝支架轉動連接，所述主動輥表面嚙合設置有傳送帶，所述傳送帶內壁嚙合設置有從動輥，且從動輥與安裝支架轉動連接，所述安裝支架頂固定設置有固定支架，所述固定支架表面設置有微波加熱組件與微波攪拌組件，所述安裝支架頂板設置有污泥存儲組件。

優選的，所述驅動組件包括設置于支撐板頂部的伺服電機，所述伺服電機的輸出端固定設置有主動輪，所述主動輪表面嚙合設置有傳動帶，所述傳動帶內壁嚙合設置有從動輪，且從動輪與主動輥固定連接設置。

優選的，所述微波加熱組件包括設置于固定支架頂部的磁控管，所述磁控管連接端貫穿固定支架延伸至固定支架的內部并固定設置有波導管。

優選的，所述微波攪拌組件包括設置于固定支架頂部的驅動電機，所述驅動電機的輸出端貫穿固定支架延伸至固定支架的內部并固定設置有連接轉軸，所述連接轉軸底端固定設置有攪拌器。

優選的，所述污泥存儲組件包括設置于安裝支架頂部的連接板，所述連接板遠離安裝支架的一側固定設置有污泥儲存箱，所述污泥儲存箱底部固定設置有污泥輸送管，所述污泥輸送管表面設置有電磁控制閥。

優選的，所述固定支架頂部搭接設置有保護罩，所述保護罩兩側均固定設置有固定板，且固定板通過螺栓與固定支架相連接，所述保護罩前側與后側均貫穿設置有散熱槽，所述安裝支架頂部固定設置有右隔離板與左隔離板。

優選的，所述固定支架的數量為三或三的倍數，且多個固定支架呈線性陣列式分布，且固定支架采用隔離材料制成。

一種污泥裂解用微波加熱方法，該方法包括：步驟一：將污泥放置于污泥儲存箱內部，通過打開電磁控制閥，使得污泥通過污泥輸送管流入傳送帶上；步驟二：啟動伺服電機，伺服電機驅動主動輪轉動，主動輪通過傳動帶的傳動作用帶動從動輪轉動，通過從動輪帶動主動輥轉動，通過主動輥與從動輥配合使用，驅動傳送帶進行移動，通過傳送帶將污泥送入固定支架內；步驟三：啟動磁控管，通過磁控管與波導管配合使用，通過微波對污泥進行加熱裂解，同時，驅動電機啟動，通過驅動電機驅動連接轉軸轉動，使得連接轉軸帶動攪拌器轉動，因攪拌器為風扇狀的金屬，使得攪拌器旋轉起來以后對微波具有各個方向的反射，能夠把微波能量均勻地分布在固定支架內，對污泥進行均勻加熱，使得污泥進行充分裂解；步驟四：加熱裂解完成的污泥，隨著傳送帶進行移動，從固定支架進入右隔離板內，并通過右隔離板輸送出，通過外部的收集設備對裂解后的污泥進行接收。

與現有技術相比，本發明的有益效果是：1、該污泥裂解用微波加熱設備，通過啟動磁控管，通過磁控管與波導管配合使用，通過微波對污泥進行加熱裂解，同時，驅動電機通過連接轉軸帶動攪拌器轉動，因攪拌器為風扇狀的金屬，使得攪拌器旋轉起來以后對微波具有各個方向的反射，能夠把微波能量均勻地分布在固定支架內，使得污泥進行充分裂解；便于對污泥進行無害化處理，便于通過微波加熱設備使得污泥進行充分裂解，防止污泥處理不完全對外部環境造成污染。

2、該污泥裂解用微波加熱設備，啟動伺服電機，伺服電機驅動主動輪轉動，主動輪通過傳動帶的傳動作用帶動從動輪轉動，通過從動輪帶動主動輥轉動，通過主動輥與從動輥配合使用，驅動傳送帶進行移動，通過傳送帶將污泥送入固定支架內，加熱裂解完成的污泥，隨著傳送帶進行移動，從固定支架進入右隔離板內，并通過右隔離板輸送出，通過外部的收集設備對裂解后的污泥進行接收；便于對污泥進行輸送，使得微波加熱設備可持續性對污泥進行加熱裂解，使得污泥裂解的速度提高。

3、該污泥裂解用微波加熱設備，污泥放置于污泥儲存箱內部，通過打開電磁控制閥，使得污泥通過污泥輸送管流入傳送帶上；便于對污泥進行存儲，同時便于對污泥的出料量進行控制。

（發明人：高理中;陳小軍）
