公布日：2023.01.31
申請日：2022.11.17
分類號：C02F11/00(2006.01)I
摘要
本發明涉及污水處理技術領域，特別涉及一種用于剩余污泥破解的對轉式水力空化裝置，以解決單一轉盤旋轉破解效果差以及兩轉盤對轉裝置復雜、能耗高的問題，方案包括空化裝置，包括上下相對設置的第一轉盤和第二轉盤，兩轉盤相對面上均設有若干齒形結構，第二轉盤在兩轉盤相對面另一側同樣設有若干齒形結構，兩轉盤相對面上的齒形結構沿徑向相互交錯設置，且沿徑向和周向均留有間隙；驅動裝置，僅設置一個，驅動第一轉盤和第二轉盤沿相反方向旋轉；傳動裝置，傳遞驅動裝置動力，包括向第一轉盤傳遞動力的第一傳動機構和向第二轉盤傳遞動力的第二傳動機構；本發明通過一個驅動帶動兩個轉盤同軸反轉，既提高了破解效果，同時減小了裝置體積和能耗。
權利要求書

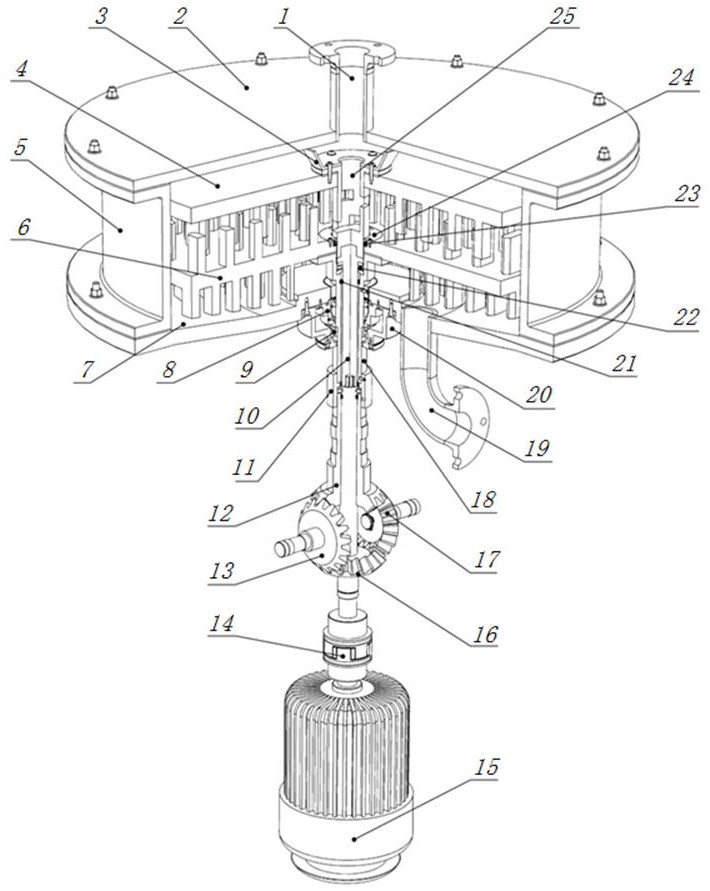

1.一種用于剩余污泥破解的對轉式水力空化裝置，其特征在于，包括：空化裝置，包括上下相對設置的第一轉盤和第二轉盤，兩轉盤相對面上均設有若干齒形結構，所述第二轉盤在兩轉盤相對面另一側同樣設有若干齒形結構，兩轉盤相對面上的齒形結構沿徑向相互交錯設置，且沿徑向和周向均留有間隙；所述空化裝置還包括設置在兩轉盤外部的筒體、上蓋板和下蓋板，所述下蓋板具有外高內低呈環形的傾斜面，所述第二轉盤在兩轉盤相對面另一側設置的齒形結構除最內圈齒形結構外，其余圈層齒形結構末端均具有斜切面，所述傾斜面與所述斜切面平行；驅動裝置，僅設置一個，驅動所述第一轉盤和所述第二轉盤沿相反方向旋轉；傳動裝置，傳遞所述驅動裝置動力，其包括向所述第一轉盤傳遞動力的第一傳動機構和向所述第二轉盤傳遞動力的第二傳動機構；所述第一傳動機構包括第一轉盤傳動軸，所述第一傳動機構還包括與所述第一轉盤傳動軸隨轉的第一轉盤空心軸，所述第一轉盤空心軸側壁設有通孔，污泥通過通孔甩入所述第一轉盤與所述第二轉盤的間隙內破解；從轉盤邊緣甩出的剩余污泥在重力作用和所述傾斜面的引導下沿徑向流回轉軸中心，所述第二轉盤底部設置的若干齒形結構使得污泥在流回轉軸中心過程中進行二次剪切，破解完成的剩余污泥從設置的出口管處流出。
2.如權利要求1所述的一種用于剩余污泥破解的對轉式水力空化裝置，其特征在于，所述第二傳動機構包括第二轉盤傳動軸和換向組件，所述第二轉盤傳動軸套設在所述第一轉盤傳動軸上，通過所述換向組件的換向作用，所述第二轉盤傳動軸與所述第一轉盤傳動軸同軸反向旋轉。
3.如權利要求2所述的一種用于剩余污泥破解的對轉式水力空化裝置，其特征在于，所述換向組件包括與所述第一轉盤傳動軸同軸隨轉的實心軸圓錐齒輪、套設在所述實心軸圓錐齒輪轉軸上的空心軸圓錐齒輪以及嚙合兩者的換向圓錐齒輪。
4.如權利要求1所述的一種用于剩余污泥破解的對轉式水力空化裝置，其特征在于，所述第一轉盤空心軸頂部設有呈漏斗形的入口收集器，所述入口收集器上方設有污泥入口。
5.如權利要求1所述的一種用于剩余污泥破解的對轉式水力空化裝置，其特征在于，所述第一轉盤和所述第二轉盤在兩轉盤相對面上的齒形結構呈放射狀分布，沿徑向均勻設置有多圈，每圈數量相同，橫截面呈六邊形且沿徑向由內向外寬度增加。
6.如權利要求5所述的一種用于剩余污泥破解的對轉式水力空化裝置，其特征在于，兩轉盤相對面上位于同一徑向直線上的齒形結構，其周向兩端的尖點連線的延長線均通過圓盤圓心。
7.如權利要求1所述的一種用于剩余污泥破解的對轉式水力空化裝置，其特征在于，所述第二轉盤在兩轉盤相對面另一側設置的齒形結構呈放射狀分布，沿徑向均勻設置多圈，每圈數量相同且橫截面為六邊形。
發明內容
本發明的目的是提供一種用于剩余污泥破解的對轉式水力空化裝置，以解決單一轉盤旋轉破解效果差以及兩轉盤對轉裝置體積大、能耗高的問題，為了實現上述目的，本發明通過如下的技術方案來解決：
本發明提供了一種用于剩余污泥破解的對轉式水力空化裝置，包括：
空化裝置，包括上下相對設置的第一轉盤和第二轉盤，兩轉盤相對面上均設有若干齒形結構，所述第二轉盤在兩轉盤相對面另一側同樣設有若干齒形結構，兩轉盤相對面上的齒形結構沿徑向相互交錯設置，且沿徑向和周向均留有間隙；
驅動裝置，僅設置一個，驅動所述第一轉盤和所述第二轉盤沿相反方向旋轉；
傳動裝置，傳遞所述驅動裝置動力，其包括向所述第一轉盤傳遞動力的第一傳動機構和向所述第二轉盤傳遞動力的第二傳動機構。
作為進一步的技術方案，所述第一傳動機構包括第一轉盤傳動軸，所述第二傳動機構包括第二轉盤傳動軸和換向組件，所述第二轉盤傳動軸套設在所述第一轉盤傳動軸上，通過所述換向組件的換向作用，所述第二轉盤傳動軸與所述第一轉盤傳動軸同軸反向旋轉。
作為進一步的技術方案，所述換向組件包括與所述第一轉盤傳動軸同軸隨轉的實心軸圓錐齒輪、套設在所述實心軸圓錐齒輪轉軸上的空心軸圓錐齒輪以及嚙合兩者的換向圓錐齒輪。
作為進一步的技術方案，所述第一傳動機構還包括與所述第一轉盤傳動軸隨轉的第一轉盤空心軸，所述第一轉盤空心軸側壁設有通孔，污泥通過通孔甩入所述第一轉盤與所述第二轉盤的間隙內破解。
作為進一步的技術方案，所述第一轉盤空心軸頂部設有呈漏斗形的入口收集器，所述入口收集器上方設有污泥入口。
作為進一步的技術方案，所述第一轉盤和所述第二轉盤在兩轉盤相對面上的齒形結構呈放射狀分布，沿徑向均勻設置有多圈，每圈數量相同，橫截面呈六邊形且沿徑向由內向外寬度增加。
作為進一步的技術方案，兩轉盤相對面上位于同一徑向直線上的齒形結構，其周向兩端的尖點連線的延長線均通過圓盤圓心。
作為進一步的技術方案，所述第二轉盤在兩轉盤相對面另一側設置的齒形結構呈放射狀分布，沿徑向均勻設置多圈，每圈數量相同且橫截面為六邊形。
作為進一步的技術方案，所述空化裝置還包括設置在兩轉盤外部的筒體、上蓋板和下蓋板，所述下蓋板具有外高內低呈環形的傾斜面。
作為進一步的技術方案，所述第二轉盤在兩轉盤相對面另一側設置的齒形結構除最內圈齒形結構外，其余圈層齒形結構末端均具有斜切面，所述傾斜面與所述斜切面平行。
上述本發明的有益效果如下：
（1）本發明采用雙轉盤對轉的方式進行污泥破解，兩轉盤相對面設置齒形結構，并沿徑向和周向留有間隙，兩轉盤相對旋轉時，污泥同時受到沿徑向和周向的剪切力作用，流體剪切效果強烈，污泥破解效率高。
（2）本發明采用由圓錐齒輪組合形成的換向組件，在不額外增加驅動電機的情況下能夠?qū)崿F(xiàn)雙轉盤的同軸反轉，使污泥同時受到沿周向兩個相反方向的剪切力作用，流體剪切效果大大增強，比定轉子加動轉子組合的破解效果至少提高一倍以上。采用圓錐齒輪組合，用一個電機實現雙轉盤同軸反轉的功能，大大減小裝置體積，降低系統能耗
（3）本發明兩轉盤相對面上的齒形結構采用類似于榫卯結構的設置方式，且沿徑向齒形結構的寬度逐漸增加，能夠有效增加污泥與齒形結構的接觸面積，提高污泥破解效率。
（4）本發明下蓋板設置外高內低呈環形的傾斜面，能夠使從轉盤邊緣甩出的剩余污泥在重力作用和傾斜面的引導下沿徑向流回轉軸中心，同時第二轉盤底部設置的若干齒形結構，使得污泥在流回轉軸中心過程中實現二次剪切，強化污泥破解效果。
（5）本發明中剩余污泥進入第一轉盤空心軸，在離心力的作用下被甩出，進入轉盤間的齒形結構部分進行破解，該設置方式相比于從蓋板側面設置入口，能夠最大限度的利用齒形結構的流體剪切作用，避免短流現象，提高污泥破解的利用率。
（發明人：張玉生;李振邦;謝海濤;鄒麗;李建民;江玉強）
