公布日：2023.01.31

申請日：2022.10.27

分類號：C02F3/20(2006.01)I;C02F3/10(2006.01)I

摘要

本發明公開了一種DPTB復合生化體系好氧生物池曝氣系統，包括：池體，曝氣管，所述曝氣管設置在池體的內部，曝氣盤，所述曝氣盤通過管道連接在曝氣管的頂部，支撐調節平衡機構，所述支撐調節平衡機構設置在池體的內部，所述支撐調節平衡機構包括安裝板，所述安裝板設置在池體內壁的底部，所述安裝板的頂部安裝有頂塊，所述頂塊內壁頂部的凹槽內安裝有電動推桿，所述電動推桿的頂端安裝有支撐殼，驅動平衡機構，所述驅動平衡機構設置在支撐調節機構上。本發明通過設置鵝卵石，避免活性污泥及菌種載體在曝氣盤死角內堆積，改善好氧生物池內的曝氣狀態及溶氧均衡，有利于載體均勻立體分布并提高菌種與載體的附著效果，提高有機物的接觸狀態。

權利要求書

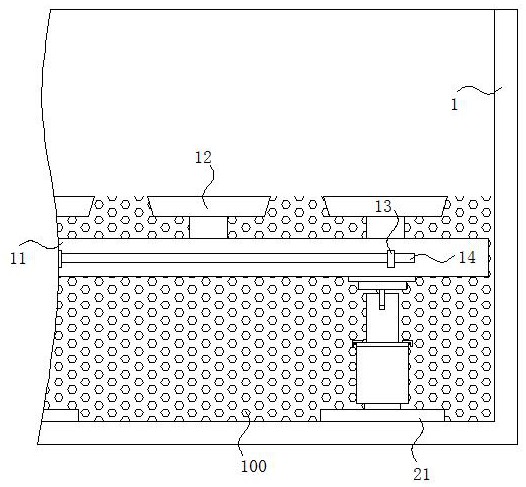

1.一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于，包括：池體（1）；曝氣管（11），所述曝氣管（11）設置在池體（1）的內部；曝氣盤（12），所述曝氣盤（12）通過管道連接在曝氣管（11）的頂部；支撐調節平衡機構（2），所述支撐調節平衡機構（2）設置在池體（1）的內部，所述支撐調節平衡機構（2）包括安裝板（21），所述安裝板（21）設置在池體（1）內壁的底部，所述安裝板（21）的頂部安裝有頂塊（22），所述頂塊（22）內壁頂部的凹槽內安裝有電動推桿（23），所述電動推桿（23）的頂端安裝有支撐殼（24）；驅動平衡機構（3），所述驅動平衡機構（3）設置在支撐調節機構（2）上；限位分離機構（4），所述限位分離機構（4）設置在驅動平衡機構（3）上；鵝卵石（100），所述鵝卵石（100）填充在池體（1）的內部，所述鵝卵石（100）填充高度保持與曝氣盤（12）盤面平齊。

2.根據權利要求1所述的一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于：所述曝氣管（11）的正面安裝有若干個凹?jí)K（13），所述曝氣管（11）的正面且位于凹?jí)K（13）的內壁上設置有第一水平儀（14）。

3.根據權利要求1所述的一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于，所述驅動平衡機構（3）包括連接板（31），所述連接板（31）設置在支撐殼（24）的頂部，所述連接板（31）的頂部安裝有固定殼（32）。

4.根據權利要求3所述的一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于：所述固定殼（32）內壁的頂部安裝有連接塊（33），所述連接塊（33）的右側安裝有固定軸（34），所述固定軸（34）的表面活動連接有調節塊（35），所述調節塊（35）的正面與背面分別貫穿固定殼（32）且延伸至其外部，所述調節塊（35）頂部的兩端通過支撐塊（36）固定連接。

5.根據權利要求4所述的一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于：所述固定殼（32）的內壁上安裝有隔板（37），所述固定殼（32）內壁的左側且位于隔板（37）的底部安裝有伺服電機（38），所述伺服電機（38）輸出軸的表面安裝有驅動齒輪（39）。

6.根據權利要求5所述的一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于：所述調節塊（35）的底部且位于固定殼（32）的內部安裝有穩固塊（310），所述穩固塊（310）的右側安裝有連接軸（311），所述連接軸（311）的表面活動連接有移動塊（312），所述移動塊（312）的底部貫穿隔板（37）且延伸至其外部，所述隔板（37）靠近驅動齒輪（39）的一側安裝有與驅動齒輪（39）相互嚙合的齒條板（313）。

7.根據權利要求4所述的一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于：所述支撐塊（36）的右側設置有第二水平儀（15）。

8.根據權利要求4所述的一種DPTB復合生化體系好氧生物池曝氣系統，其特征在于：所述曝氣管（11）的底部且對應支撐塊（36）的位置安裝有與支撐塊（36）配合使用的安裝塊（16）。

發明內容

本發明的目的在于提供DPTB復合生化體系好氧生物池曝氣系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：DPTB復合生化體系好氧生物池曝氣系統，包括：池體；曝氣管，所述曝氣管設置在池體的內部；曝氣盤，所述曝氣盤通過管道連接在曝氣管的頂部；支撐調節平衡機構，所述支撐調節平衡機構設置在池體的內部，所述支撐調節平衡機構包括安裝板，所述安裝板設置在池體內壁的底部，所述安裝板的頂部安裝有頂塊，所述頂塊內壁頂部的凹槽內安裝有電動推桿，所述電動推桿的頂端安裝有支撐殼；驅動平衡機構，所述驅動平衡機構設置在支撐調節機構上；限位分離機構，所述限位分離機構設置在驅動平衡機構上；鵝卵石，所述鵝卵石填充在池體的內部，所述鵝卵石填充高度保持與曝氣盤盤面平齊。

優選的，所述曝氣管的正面安裝有若干個凹?jí)K，所述曝氣管的正面且位于凹?jí)K的內壁上設置有第一水平儀。

優選的，所述驅動平衡機構包括連接板，所述連接板設置在支撐殼的頂部，所述連接板的頂部安裝有固定殼。

優選的，所述固定殼內壁的頂部安裝有連接塊，所述連接塊的右側安裝有固定軸，所述固定軸的表面活動連接有調節塊，所述調節塊的正面與背面分別貫穿固定殼且延伸至其外部，所述調節塊頂部的兩端通過支撐塊固定連接。

優選的，所述固定殼的內壁上安裝有隔板，所述固定殼內壁的左側且位于隔板的底部安裝有伺服電機，所述伺服電機輸出軸的表面安裝有驅動齒輪。

優選的，所述調節塊的底部且位于固定殼的內部安裝有穩固塊，所述穩固塊的右側安裝有連接軸，所述連接軸的表面活動連接有移動塊，所述移動塊的底部貫穿隔板且延伸至其外部，所述隔板靠近驅動齒輪的一側安裝有與驅動齒輪相互嚙合的齒條板。

優選的，所述支撐塊的右側設置有第二水平儀。

優選的，所述曝氣管的底部且對應支撐塊的位置安裝有與支撐塊配合使用的安裝塊。

與現有技術相比，本發明的有益效果是：1、本發明通過設置鵝卵石，避免活性污泥及菌種載體在曝氣盤死角內堆積，改善好氧生物池內的曝氣狀態及溶氧均衡，有利于載體均勻立體分布并提高菌種與載體的附著效果，提高有機物的接觸狀態。

2、本發明通過安裝板、頂塊、電動推桿、支撐殼、連接板、固定殼、連接塊、固定軸、調節塊、支撐塊、隔板、伺服電機、驅動齒輪、穩固塊、連接軸、移動塊和齒條板的相互配合，從而方便調節曝氣管和曝氣盤多個方向的水平效果，使其保持在水平位置，同時避免因池體的底部凹凸不平使其的曝氣管出現傾斜的現象，從而避免影響曝氣效果。

3、本發明通過固定槽、推塊、活動塊、限位槽、限位塊、固定桿、定位桿和緩沖彈簧的相互配合，從而方便把支撐調節平衡機構和驅動平衡機構拆分開進行使用，當曝氣管只有一根管道不需要調節前后方向的水平時，則可以把驅動平衡機構拆卸下來，從而保證了裝置使用時的靈活性和多樣性。

（發明人：張周;余科）
