公布日：2023.12.26
申請日：2023.11.10
分類號：C02F9/00(2023.01)I;C02F103/06(2006.01)N;C02F3/28(2023.01)N;C02F1/44(2023.01)N;C02F3/30(2023.01)N
摘要
本申請屬于廢水處理技術領域，尤其涉及潔凈廢水系統協同滲濾液處理系統處理濃水的裝置和方法；本申請?zhí)峁┑臐崈魪U水系統協同滲濾液處理系統處理濃水的裝置通過抽水泵和三通閥將潔凈廢水系統產生的濃水輸入滲濾液處理系統和石灰制漿池進行減量化處理，提供了兩條減量化處理途徑，提高了對潔凈廢水系統產生的濃水減量化處理的能力，從而解決現有技術中對潔凈廢水系統濃水進行減量化處理的能力較弱的技術問題。
權利要求書
1.一種潔凈廢水系統協同滲濾液處理系統處理濃水的裝置，其特征在于，包括：潔凈廢水系統、潔凈廢水濃水池、抽水泵、三通閥、滲濾液處理系統和石灰制漿池；所述潔凈廢水濃水池和潔凈廢水系統連通，用于儲存所述潔凈廢水系統產生的濃水；所述抽水泵的抽水口和所述潔凈廢水濃水池連通，用于抽取所述潔凈廢水系統產生的濃水；所述三通閥的第一開口和所述抽水泵的排水口連通，用于輸出所述潔凈廢水系統產生的濃水；所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統；所述三通閥的第三開口和所述制漿池連通，用于將所述潔凈廢水系統產生的濃水輸入所述石灰制漿池；所述滲濾液處理系統包括依次連通的除渣預處理裝置、UASB厭氧裝置、外置MBR裝置、納濾過濾器以及反滲透過濾器；所述除渣預處理裝置通過高濃度污水調節池連通所述UASB厭氧裝置；所述UASB厭氧裝置通過厭氧出水沉淀池、均衡池連通所述外置MBR裝置；所述外置MBR裝置包括依次連通的一級反硝化單元、一級硝化單元、二級反硝化單元、二級硝化單元以及外置式超濾過濾裝置單元；所述納濾過濾器包括納濾過濾裝置單元和納濾濃縮液減量化單元；所述納濾過濾裝置單元納濾濃縮液的出口和所述納濾濃縮液減量化單元的入口連通；所述反滲透過濾器包括反滲透過濾裝置單元和反滲透濃縮液處理單元；所述反滲透過濾裝置單元反滲透濃縮液的出口和所述反滲透濃縮液處理單元的入口連通；所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統具體為：所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的UASB厭氧裝置的進水口；所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統具體為：所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的外置MBR裝置的進水口；所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統具體為：所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的納濾過濾器。
2.根據權利要求1所述的一種潔凈廢水系統協同滲濾液處理系統處理濃水的裝置，其特征在于，所述外置MBR裝置還包括超濾回流管道，所述超濾回流管道連通所述外置式超濾過濾裝置單元和所述一級反硝化單元。
3.根據權利要求1所述的一種潔凈廢水系統協同滲濾液處理系統處理濃水的裝置，其特征在于，所述外置MBR裝置還包括硝酸鹽回流管道，所述硝酸鹽回流管道連通所述二級反硝化單元和所述一級反硝化單元。
4.根據權利要求3所述的一種潔凈廢水系統協同滲濾液處理系統處理濃水的裝置，其特征在于，所述反滲透濃縮液處理單元包括依次連通的化學除硬單元、管式軟化膜以及高壓膜。
5.權利要求1-4任一項所述的一種潔凈廢水系統協同滲濾液處理系統處理濃水的裝置的處理方法，其特征在于，包括：步驟S1、利用抽水泵將潔凈廢水濃水池中的濃水輸入滲濾液處理系統和石灰制漿池；步驟S2、采用滲濾液處理系統和石灰制漿池對輸入的潔凈廢水濃水池中的濃水進行減量化處理。
6.根據權利要求5所述的一種潔凈廢水系統協同滲濾液處理系統處理濃水的裝置的處理方法，其特征在于，步驟S2中，所述滲濾液處理系統對輸入的潔凈廢水濃水池中的濃水進行減量化處理的過程包括：將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的UASB厭氧裝置、外置MBR裝置或納濾過濾器的進水口進行減量化處理；所述石灰制漿池對輸入的潔凈廢水濃水池中的濃水進行減量化處理的過程包括：將所述潔凈廢水系統產生的濃水和石灰混合，制成石灰漿料。
發明內容
有鑒于此，本申請?zhí)峁┝藵崈魪U水系統協同滲濾液處理系統處理濃水的裝置和方法，用于解決現有技術中對潔凈廢水系統濃水進行減量化處理的能力較弱的技術問題。

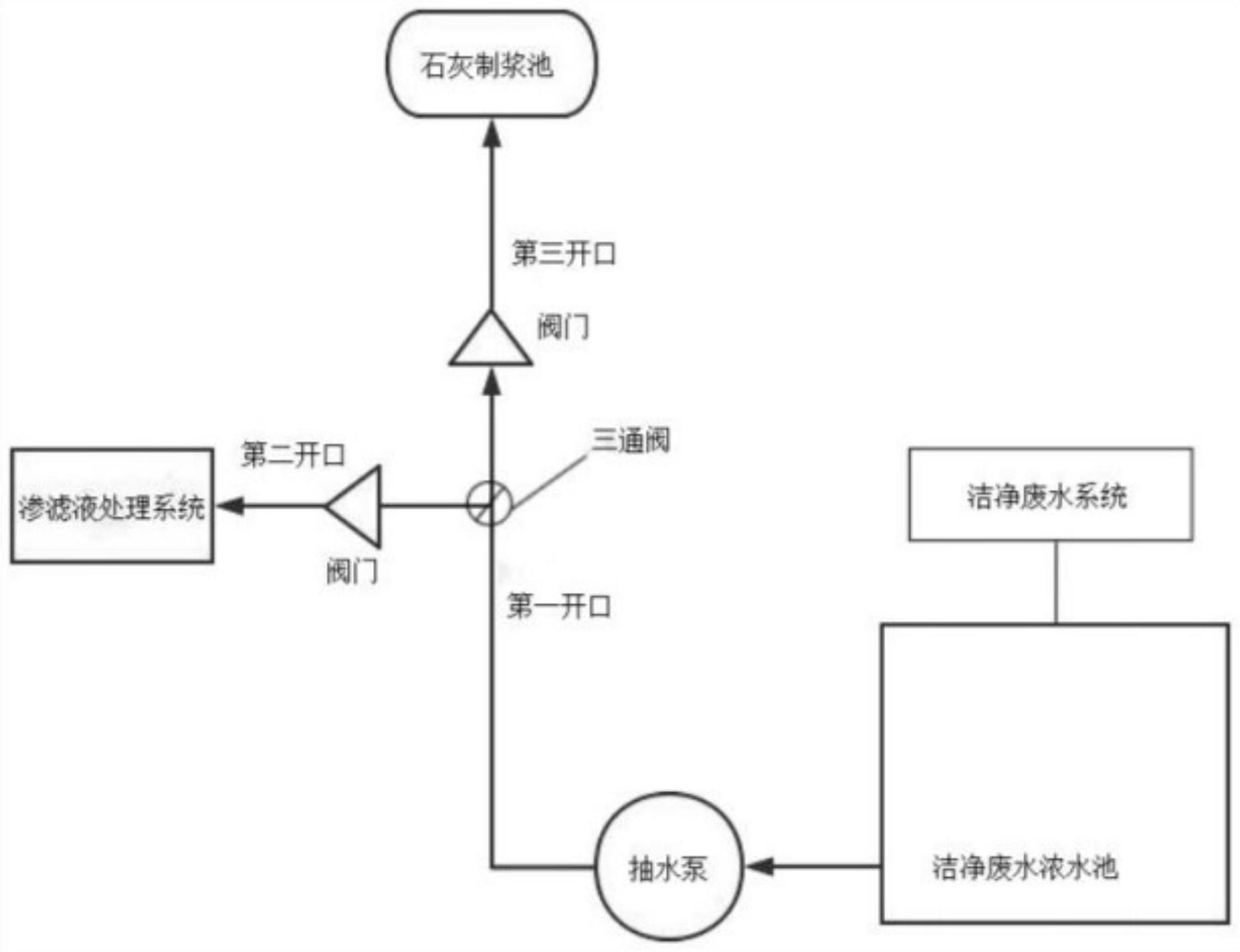

本申請第一方面提供了潔凈廢水系統協同滲濾液處理系統處理濃水的裝置，包括：潔凈廢水系統、潔凈廢水濃水池、抽水泵、三通閥、滲濾液處理系統和石灰制漿池；
所述潔凈廢水濃水池和潔凈廢水系統連通，用于儲存所述潔凈廢水系統產生的濃水；
所述抽水泵的抽水口和所述潔凈廢水濃水池連通，用于抽取所述潔凈廢水系統產生的濃水；
所述三通閥的第一開口和所述抽水泵的排水口連通，用于輸出所述潔凈廢水系統產生的濃水；
所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統；
所述三通閥的第三開口和所述制漿池連通，用于將所述潔凈廢水系統產生的濃水輸入所述石灰制漿池。
優選的，所述滲濾液處理系統包括依次連通的除渣預處理裝置、UASB厭氧裝置、外置MBR裝置、納濾過濾器以及反滲透過濾器；
所述除渣預處理裝置通過高濃度污水調節池連通所述UASB厭氧裝置；
所述UASB厭氧裝置通過厭氧出水沉淀池、均衡池連通所述外置MBR裝置；
所述外置MBR裝置包括依次連通的一級反硝化單元、一級硝化單元、二級反硝化單元、二級硝化單元以及外置式超濾過濾裝置單元；
所述納濾過濾器包括納濾過濾裝置單元和納濾濃縮液減量化單元；
所述納濾過濾裝置單元納濾濃縮液的出口和所述納濾濃縮液減量化單元的入口連通；
所述反滲透過濾器包括反滲透過濾裝置單元和反滲透濃縮液處理單元；
所述反滲透過濾裝置單元反滲透濃縮液的出口和所述反滲透濃縮液處理單元的入口連通。
優選的，所述外置MBR裝置還包括超濾回流管道，所述超濾回流管道連通所述外置式超濾過濾裝置單元和所述一級反硝化單元。
優選的，所述外置MBR裝置還包括硝酸鹽回流管道，所述硝酸鹽回流管道連通所述二級反硝化單元和所述一級反硝化單元。
優選的，所述反滲透濃縮液處理單元包括依次連通的化學除硬單元、管式軟化膜以及高壓膜。
優選的，所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統具體為：所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的UASB厭氧裝置的進水口。
優選的，所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統具體為：所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的外置MBR裝置的進水口。
優選的，所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統具體為：所述三通閥的第二開口和所述滲濾液處理系統連通，用于將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的納濾過濾器。
本申請第二方面提供了潔凈廢水系統協同滲濾液處理系統處理濃水的方法，包括：
步驟S1、利用抽水泵將潔凈廢水濃水池中的濃水輸入滲濾液處理系統和石灰制漿池；
步驟S2、采用滲濾液處理系統和石灰制漿池對輸入的潔凈廢水濃水池中的濃水進行減量化處理。
優選的，步驟S2中，所述滲濾液處理系統對輸入的潔凈廢水濃水池中的濃水進行減量化處理的過程包括：將所述潔凈廢水系統產生的濃水輸入滲濾液處理系統的UASB厭氧裝置、外置MBR裝置或納濾過濾器的進水口進行減量化處理；
所述石灰制漿池對輸入的潔凈廢水濃水池中的濃水進行減量化處理的過程包括：將所述潔凈廢水系統產生的濃水和石灰混合，制成石灰漿料。
綜上所述，本申請?zhí)峁┝藵崈魪U水系統協同滲濾液處理系統處理濃水的裝置和方法，本申請?zhí)峁┑臐崈魪U水系統協同滲濾液處理系統處理濃水的裝置利用了滲濾液處理系統存在處理余量，設置了抽水泵和三通閥將潔凈廢水系統產生的濃水輸入滲濾液處理系統和石灰制漿池，滲濾液處理系統的處理余量對潔凈廢水系統產生的濃水進行處理，石灰制漿池采用石灰對潔凈廢水系統產生的濃水進行制漿，為潔凈廢水系統產生的濃水提供了兩條減量化處理途徑，提高了對潔凈廢水系統產生的濃水減量化處理的能力，從而解決現有技術中對潔凈廢水系統濃水進行減量化處理的能力較弱的技術問題。
（發明人：渠金虎;李申;劉岸青）
