公布日：2023.01.31
申請日：2022.10.20
分類號：B03C1/20(2006.01)I;B65G45/18(2006.01)I
摘要

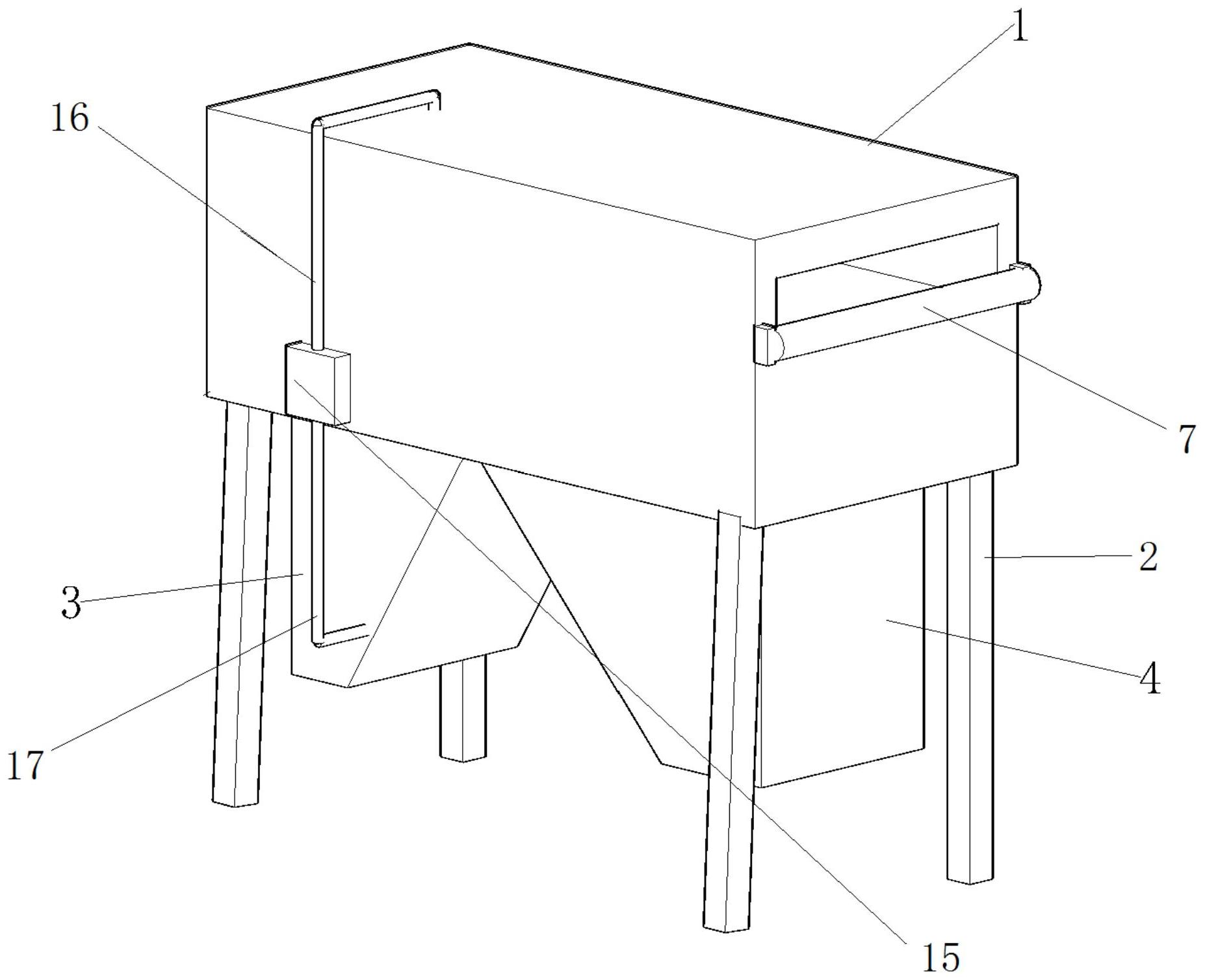

本發明涉及一種磁粉污泥分離裝置，包括箱體，箱體內設置有皮帶傳送機構，皮帶傳送機構的第一端部下方設置有磁粉倉，第二端部的下方設有污泥倉，沿物料的傳送方向，皮帶傳送機構的上方依次設置有第一噴頭和攪拌機構，第一噴頭與供水系統連接，所述磁粉倉的上方設置有毛刷組件，毛刷組件與皮帶傳送機構的傳送帶接觸，皮帶傳送機構的傳送帶內側設有第一磁鐵，固定磁鐵與箱體固定，皮帶傳送機構的污泥倉上方的皮帶輥嵌入有第二磁鐵，采用本發明的分離裝置分離效果好，分離效率高。
權利要求書
1.一種磁粉污泥分離裝置，其特征在于，包括箱體，箱體內設置有皮帶傳送機構，皮帶傳送機構的第一端部下方設置有磁粉倉，第二端部的下方設有污泥倉，沿物料的傳送方向，皮帶傳送機構的上方依次設置有第一噴頭和攪拌機構，第一噴頭與供水系統連接，所述磁粉倉的上方設置有毛刷組件，毛刷組件與皮帶傳送機構的傳送帶接觸，皮帶傳送機構的傳送帶內側設有第一磁鐵，固定磁鐵與箱體固定，皮帶傳送機構的污泥倉上方的皮帶輥嵌入有第二磁鐵。
2.如權利要求1所述的一種磁粉污泥分離裝置，其特征在于，所述皮帶傳送機構包括位于箱體進料口外側的第一皮帶輥、位于污泥倉正上方的第二皮帶輥和位于污泥倉、磁粉倉交界位置正上方的第三皮帶輥，三個皮帶輥之間繞接有兩側設有阻擋部的傳送帶，其中第一皮帶輥、第二皮帶輥之間的傳送帶部分及第二皮帶輥、第三皮帶輥之間的傳送帶部分內側設有固定磁鐵，第二皮帶輥嵌入有第二磁鐵。
3.如權利要求2所述的一種磁粉污泥分離裝置，其特征在于，所述第一皮帶輥的高度高于第二皮帶輥的高度。
4.如權利要求1所述的一種磁粉污泥分離裝置，其特征在于，所述供水系統包括水泵，水泵的出口通過第一管路與第一噴頭連接，水泵的進口通過第二管路與污泥倉連通，第二管路與污泥倉的出水口之間設有過濾網。
5.如權利要求1所述的一種磁粉污泥分離裝置，其特征在于，所述污泥倉底部設有污泥排出口。
6.如權利要求1所述的一種磁粉污泥分離裝置，其特征在于，所述污泥倉還設置有液體加入口，用于加入水或沉淀藥劑。
7.如權利要求1所述的一種磁粉污泥分離裝置，其特征在于，所述磁粉倉底部設置有磁粉排出口。
8.如權利要求1所述的一種磁粉污泥分離裝置，其特征在于，所述磁粉倉設置有第二噴頭，第二噴頭與水源連接，用于清洗磁粉倉倉壁內表面的磁粉。
9.如權利要求1所述的一種磁粉污泥分離裝置，其特征在于，所述毛刷組件包括毛刷，毛刷與清掃桿的一端連接，清掃桿的另一端與箱體固定。
10.如權利要求9所述的一種磁粉污泥分離裝置，其特征在于，所述清掃桿上設置有振動電機。
發明內容
本發明的目的是為克服現有技術的不足，提供了一種磁粉污泥分離裝置，對磁粉的去除效率高，使用效果好。
為實現上述目的，本發明采用如下技術方案
本發明的實施例提供了一種磁粉污泥分離裝置，包括箱體，箱體內設置有皮帶傳送機構，皮帶傳送機構的第一端部下方設置有磁粉倉，第二端部的下方設有污泥倉，沿物料的傳送方向，皮帶傳送機構的上方依次設置有第一噴頭和攪拌機構，第一噴頭與供水系統連接，所述磁粉倉的上方設置有毛刷組件，毛刷組件與皮帶傳送機構的傳送帶接觸，皮帶傳送機構的傳送帶內側設有第一磁鐵，固定磁鐵與箱體固定，皮帶傳送機構的污泥倉上方的皮帶輥嵌入有第二磁鐵。
可選的，所述皮帶傳送機構包括位于箱體進料口外側的第一皮帶輥、位于污泥倉正上方的第二皮帶輥和位于污泥倉、磁粉倉交界位置正上方的第三皮帶輥，三個皮帶輥之間繞接有兩側設有阻擋部的傳送帶，其中第一皮帶輥、第二皮帶輥之間的傳送帶部分及第二皮帶輥、第三皮帶輥之間的傳送帶部分內側設有固定磁鐵，第二皮帶輥嵌入有第二磁鐵。
可選的，所述第一皮帶輥的高度高于第二皮帶輥的高度。
可選的，所述供水系統包括水泵，水泵的出口通過第一管路與第一噴頭連接，水泵的進口通過第二管路與污泥倉連通，第二管路與污泥倉的出水口之間設有過濾網。
可選的，所述污泥倉底部設有污泥排出口。
可選的，所述污泥倉還設置有液體加入口，用于加入水或沉淀藥劑。
可選的，所述磁粉倉底部設置有磁粉排出口。
可選的，所述磁粉倉設置有第二噴頭，第二噴頭與水源連接，用于清洗磁粉倉倉壁內表面的磁粉。
可選的，所述毛刷組件包括毛刷，毛刷與清掃桿的一端連接，清掃桿的另一端與箱體固定。
可選的，所述清掃桿上設置有振動電機。
本發明的有益效果：
1.本發明的磁粉污泥分離裝置，皮帶傳送機構上方設置有第一噴頭和攪拌機構，第一噴頭與供水系統連接，能夠將皮帶傳送機構的污泥和磁粉混合物利用水流進行沖洗，更有利于污泥內部的磁粉析出，與攪拌機構配合使用，使得磁粉不會被污泥包覆，提高了磁粉的去除效率和效果。
2.本發明的磁粉污泥分離裝置，第一皮帶輥和第三皮帶輥之間的傳送帶部分內側不設置固定磁鐵，使得磁粉運動至第一皮帶輥和第三皮帶輥之間的位置時，不會受磁鐵吸附力的作用，磁粉能夠在自身重力的作用下落入磁粉倉，無需對傳送帶施加較大的用于磁粉與傳送帶分離的作用力，避免了對傳送帶的損傷。
3.本發明的磁粉污泥分離裝置，具有毛刷組件，能夠將粘附在傳送帶表面的磁粉進行清理，使得磁粉落入磁粉倉中，進一步提高了磁粉的分離效果。
（發明人：王婷;徐瑋;王磊;焦文海;慕楊;盧立泉;宋帥楠;任斌;李曉斌;田海成;程仁振）
