公布日：2023.11.07
申請日：2022.04.29
分類號：C02F3/00(2006.01)I;B01D29/11(2006.01)I
摘要
本發明公開了一種污水長用生化池布水分配裝置，屬于污水生化池布水分配技術領域，包括進水渠，所述進水渠內部兩側設置有配水槽，所述配水槽與進水渠之間設置有堰板，所述配水槽中設置有滑動閘板，所述進水渠上端兩側與滑動閘板對應的位置設置有固定座，兩個所述固定座之間設置有螺桿，所述配水槽的兩端設置有閘門，本發明通過在進水渠內部設置緩沖板，水流通過進水渠一端進入進水渠中，當水流接觸到緩沖板時，擋水板對水流撞擊緩沖板飛濺的水漬進行阻擋，同時直角桿在擋水板中滑動，彈簧受到壓縮，利用彈簧的伸縮性可對水流的沖擊力起到緩沖減小作用，避免水流撞擊進水渠內壁沖擊力過大，水流飛濺出進水渠。
權利要求書

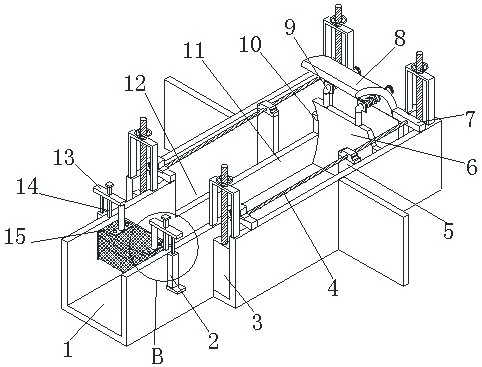

1.一種污水長用生化池布水分配裝置，包括進水渠（1），其特征在于：所述進水渠（1）內部兩側設置有配水槽（12），所述配水槽（12）與進水渠（1）之間設置有堰板（11），所述配水槽（12）中設置有滑動閘板（5），所述進水渠（1）上端兩側與滑動閘板（5）對應的位置設置有固定座（7），兩個所述固定座（7）之間設置有螺桿（4），所述配水槽（12）的兩端設置有閘門（3），所述閘門（3）的上側設置有驅動機構（22），所述進水渠（1）內部一側設置有緩沖板（6），所述進水渠（1）上端靠近緩沖板（6）的一端設置有擋水板（8），所述擋水板（8）與緩沖板（6）之間兩側設置有直角桿（9），所述直角桿（9）表面靠近緩沖板（6）的一側設置有固定板（24），所述固定板（24）與擋水板（8）之間直角桿（9）的表面嵌套設置有彈簧（25）。
2.根據權利要求1所述的一種污水長用生化池布水分配裝置，其特征在于：所述直角桿（9）與擋水板（8）之間設置有橡膠圈（19），所述緩沖板（6）兩端與堰板（11）對應的位置設置有延伸板（10）。
3.根據權利要求2所述的一種污水長用生化池布水分配裝置，其特征在于：所述直角桿（9）設置為不銹鋼結構，所述橡膠圈（19）與擋水板（8）之間通過膠水黏合連接，所述緩沖板（6）與進水渠（1）之間、延伸板（10）與堰板（11）以及直角桿（9）與橡膠圈（19）之間均為滑動連接。
4.根據權利要求2所述的一種污水長用生化池布水分配裝置，其特征在于：所述延伸板（10）與緩沖板（6）為焊接一體式結構，且延伸板（10）和緩沖板（6）均設置為碳鋼結構，所述直角桿（9）與緩沖板（6）之間通過點焊焊接。
5.根據權利要求1所述的一種污水長用生化池布水分配裝置，其特征在于：所述進水渠（1）內部遠離緩沖板（6）的一側設置有蜂窩盒（15），所述蜂窩盒（15）靠近緩沖板（6）的一端設置有蜂窩板（23），所述蜂窩盒（15）另一端設置有進污口（21）。
6.根據權利要求5所述的一種污水長用生化池布水分配裝置，其特征在于：所述進水渠（1）兩端與蜂窩盒（15）對應的位置設置有電動推桿（2），所述電動推桿（2）的輸出端設置有移動板（13），所述進水渠（1）上端與移動板（13）對應的位置設置有固定桿（14），所述移動板（13）與蜂窩盒（15）之間通過連接柱（20）連接。
7.根據權利要求5所述的一種污水長用生化池布水分配裝置，其特征在于：所述蜂窩板（23）與蜂窩盒（15）之間以及連接柱（20）與蜂窩盒（15）之間均通過螺栓連接，所述蜂窩盒（15）的寬度大小與進水渠（1）內部寬度大小相同。
8.根據權利要求1所述的一種污水長用生化池布水分配裝置，其特征在于：一側所述固定座（7）上端與螺桿（4）對應的位置設置有電機（17），所述電機（17）輸出端設置有主齒輪（16），所述螺桿（4）一端通過壓力焊焊接設置有與主齒輪（16）對應的副齒輪（18）。
發明內容
為解決上述背景技術中提出的問題，本發明提供了一種污水長用生化池布水分配裝置，具有對水流可緩沖，水不易飛濺出進水渠的特點。
為實現上述目的，本發明提供如下技術方案：一種污水長用生化池布水分配裝置，包括進水渠，所述進水渠內部兩側設置有配水槽，所述配水槽與進水渠之間設置有堰板，所述配水槽中設置有滑動閘板，所述進水渠上端兩側與滑動閘板對應的位置設置有固定座，兩個所述固定座之間設置有螺桿，所述配水槽的兩端設置有閘門，所述閘門的上側設置有驅動機構，所述進水渠內部一側設置有緩沖板，所述進水渠上端靠近緩沖板的一端設置有擋水板，所述擋水板與緩沖板之間兩側設置有直角桿，所述直角桿表面靠近緩沖板的一側設置有固定板，所述固定板與擋水板之間直角桿的表面嵌套設置有彈簧。
進一步的，所述直角桿與擋水板之間設置有橡膠圈，所述緩沖板兩端與堰板對應的位置設置有延伸板。
進一步的，所述直角桿設置為不銹鋼結構，所述橡膠圈與擋水板之間通過膠水黏合連接，所述緩沖板與進水渠之間、延伸板與堰板以及直角桿與橡膠圈之間均為滑動連接。
進一步的，所述延伸板與緩沖板為焊接一體式結構，且延伸板和緩沖板均設置為碳鋼結構，所述直角桿與緩沖板之間通過點焊焊接。
進一步的，所述進水渠內部遠離緩沖板的一側設置有蜂窩盒，所述蜂窩盒靠近緩沖板的一端設置有蜂窩板，所述蜂窩盒另一端設置有進污口。
進一步的，所述進水渠兩端與蜂窩盒對應的位置設置有電動推桿，所述電動推桿的輸出端設置有移動板，所述進水渠上端與移動板對應的位置設置有固定桿，所述移動板與蜂窩盒之間通過連接柱連接。
進一步的，所述蜂窩板與蜂窩盒之間以及連接柱與蜂窩盒之間均通過螺栓連接，所述蜂窩盒的寬度大小與進水渠內部寬度大小相同。
進一步的，一側所述固定座上端與螺桿對應的位置設置有電機，所述電機輸出端設置有主齒輪，所述螺桿一端通過壓力焊焊接設置有與主齒輪對應的副齒輪。
與現有技術相比，本發明的有益效果是：1、本發明通過在進水渠內部設置緩沖板，水流通過進水渠一端進入進水渠中，當水流接觸到緩沖板時，擋水板對水流撞擊緩沖板飛濺的水漬進行阻擋，同時直角桿在擋水板中滑動，彈簧受到壓縮，利用彈簧的伸縮性可對水流的沖擊力起到緩沖減小作用，避免水流撞擊進水渠內壁沖擊力過大，水流飛濺出進水渠。
2、本發明通過在進水渠內部一側設置蜂窩盒，水流表面的漂浮物等雜質可通過進污口進入蜂窩盒中，漂浮物留在蜂窩盒中，水通過蜂窩盒和蜂窩板上的通過流出，從而達到對水流表面漂浮物進行清理的效果，同時可通過開啟電動推桿推動移動板在固定桿上移動，移動板通過連接柱帶動蜂窩盒調節到不同高度，從而使蜂窩盒適應不同水位高度進行漂浮物清理工作。
3、本發明通過在螺桿一端設置副齒輪，通過電機驅動主齒輪轉動，主齒輪可通過副齒輪帶動螺桿轉動，螺桿轉動可驅動滑動閘板在配水槽中移動，從而實現對水流進行分配的效果，通過在電機輸出端設置主齒輪，同時主齒輪通過副齒輪帶動螺桿轉動更加穩定，且長時間使用不易損壞，提高裝置使用壽命。
（發明人：霍述國）
