公布日：2023.11.10

申請日：2023.09.20

分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F3/34(2023.01)I

摘要

本發明公開了一種高效污水凈化裝置，涉及污水凈化技術領域，本發明包括開設在凈化池內的曝氣處理腔，所述凈化池上安裝有攪拌機構，所述曝氣處理腔上端固定安裝有中轉環，所述中轉環下端固定安裝有排放環，且排放環的內壁上開設有多個曝氣孔，每個所述曝氣孔內均固定安裝有單透膜；所述凈化池上端固定安裝有四個氣體調節箱，且每個氣體調節箱內均開設有氣體調節腔。優點在于：本發明可利用驅動桿的轉動帶動驅動機構以及攪拌機構同時運行，為凈化池持續輸入氣體并對污水進行攪拌處理，使得污水中氣體含量大大增加，并可確保氣體以及生物菌群在污水中的擴散效果，有效提高了對污水的曝氣處理效果。

權利要求書

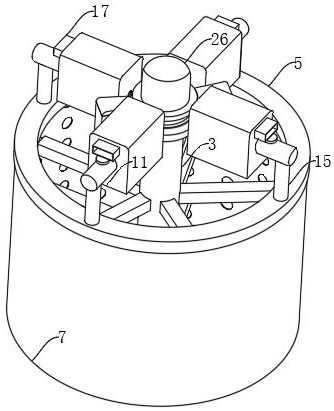

1.一種高效污水凈化裝置，包括開設在凈化池（1）內的曝氣處理腔（2），其特征在于，所述凈化池（1）上安裝有攪拌機構，所述曝氣處理腔（2）上端固定安裝有中轉環（5），所述中轉環（5）下端固定安裝有排放環（7），且排放環（7）的內壁上開設有多個曝氣孔（9），每個所述曝氣孔（9）內均固定安裝有單透膜；所述凈化池（1）上端固定安裝有四個氣體調節箱（11），且每個氣體調節箱（11）內均開設有氣體調節腔（12），每個所述氣體調節箱（11）的側壁上均連通有排出管（14），且每個排出管（14）均與氣體調節腔（12）互通；每個所述排出管（14）與中轉環（5）之間均連通有連通管（15），每個所述排出管（14）上均安裝有單向閥（16）；每個所述氣體調節腔（12）的側壁上均固定安裝有單向進氣管（17），且每個單向進氣管（17）分別與對應的氣體調節腔（12）互通；每個所述氣體調節腔（12）內均滑動連接有氣體調節板（13），且每個氣體調節板（13）靠近凈化池（1）中點的一端均固定安裝有連接柱（18），所述凈化池（1）上安裝有驅動機構，且驅動機構與多個連接柱（18）相配合。

2.根據權利要求1所述的一種高效污水凈化裝置，其特征在于，所述驅動機構由驅動桿（23）、連接盤（27）、斜向嚙合齒（28）、多個絲桿（20）以及多個斜齒輪（21）組成，所述驅動桿（23）轉動連接在凈化池（1）上，所述連接盤（27）固定安裝在驅動桿（23）上，所述斜向嚙合齒（28）固定安裝在連接盤（27）的側壁上，且斜向嚙合齒（28）的夾角小于360°；多個所述絲桿（20）分別轉動連接在對應的氣體調節箱（11）上，且每個絲桿（20）分別與對應的連接柱（18）螺紋連接，多個所述斜齒輪（21）分別固定安裝在對應的絲桿（20）上，且每個斜齒輪（21）均與斜向嚙合齒（28）相嚙合。

3.根據權利要求2所述的一種高效污水凈化裝置，其特征在于，所述攪拌機構由轉桿（3）以及多個攪拌葉（4）組成，所述轉桿（3）轉動連接在凈化池（1）上，且轉桿（3）上端與驅動桿（23）下端固定連接，多個所述攪拌葉（4）均固定安裝在轉桿（3）位于曝氣處理腔（2）內的一端上，且攪拌葉（4）的長度小于排放環（7）的內徑的二分之一。

4.根據權利要求2所述的一種高效污水凈化裝置，其特征在于，所述凈化池（1）上端固定安裝有兩個支撐桿（24），且兩個支撐桿（24）之間固定安裝有固定板（25），所述固定板（25）上固定安裝有驅動電機（26），且固定板（25）與驅動桿（23）轉動連接，所述驅動電機（26）的輸出端與驅動桿（23）上端固定連接。

5.根據權利要求1所述的一種高效污水凈化裝置，其特征在于，所述中轉環（5）內開設有環形中轉腔（6），且環形中轉腔（6）與多個連通管（15）下端互通，所述排放環（7）內開設有環形腔（8），且環形腔（8）與多個曝氣孔（9）互通，所述環形中轉腔（6）與環形腔（8）之間開設有連通腔（10）。

6.根據權利要求2所述的一種高效污水凈化裝置，其特征在于，所述斜齒輪（21）遠離連接盤（27）的一端與氣體調節箱（11）之間安裝有扭力彈簧（22），所述斜向嚙合齒（28）的齒間距等于斜齒輪（21）的齒間距，所述斜向嚙合齒（28）的弧長大于斜齒輪（21）的弧長

。7.根據權利要求1所述的一種高效污水凈化裝置，其特征在于，所述中轉環（5）與排放環（7）的高度之和小于曝氣處理腔（2）的高度，所述凈化池（1）上端固定安裝有進液管，所述凈化池（1）的側壁上固定安裝有排液管，且排液管位于排放環（7）下端。

發明內容

針對現有技術的不足，本發明提供了一種高效污水凈化裝置，解決了上述背景技術中提出的曝氣過程中無法對污水進行攪拌導致氣體擴散效果不理想的問題。

為了實現上述目的，本發明采用了如下技術方案：一種高效污水凈化裝置，包括開設在凈化池內的曝氣處理腔，所述凈化池上安裝有攪拌機構，所述曝氣處理腔上端固定安裝有中轉環，所述中轉環下端固定安裝有排放環，且排放環的內壁上開設有多個曝氣孔，每個所述曝氣孔內均固定安裝有單透膜；所述凈化池上端固定安裝有四個氣體調節箱，且每個氣體調節箱內均開設有氣體調節腔，每個所述氣體調節箱的側壁上均連通有排出管，且每個排出管均與氣體調節腔互通；每個所述排出管與中轉環之間均連通有連通管，每個所述排出管上均安裝有單向閥；每個所述氣體調節腔的側壁上均固定安裝有單向進氣管，且每個單向進氣管分別與對應的氣體調節腔互通；每個所述氣體調節腔內均滑動連接有氣體調節板，且每個氣體調節板靠近凈化池中點的一端均固定安裝有連接柱，所述凈化池上安裝有驅動機構，且驅動機構與多個連接柱相配合。

進一步的，所述驅動機構由驅動桿、連接盤、斜向嚙合齒、多個絲桿以及多個斜齒輪組成，所述驅動桿轉動連接在凈化池上，所述連接盤固定安裝在驅動桿上，所述斜向嚙合齒固定安裝在連接盤的側壁上，且斜向嚙合齒的夾角小于360°；多個所述絲桿分別轉動連接在對應的氣體調節箱上，且每個絲桿分別與對應的連接柱螺紋連接，多個所述斜齒輪分別固定安裝在對應的絲桿上，且每個斜齒輪均與斜向嚙合齒相嚙。

進一步的，所述攪拌機構由轉桿以及多個攪拌葉組成，所述轉桿轉動連接在凈化池上，且轉桿上端與驅動桿下端固定連接，多個所述攪拌葉均固定安裝在轉桿位于曝氣處理腔內的一端上，且攪拌葉的長度小于排放環的內徑的二分之一。

進一步的，所述凈化池上端固定安裝有兩個支撐桿，且兩個支撐桿之間固定安裝有固定板，所述固定板上固定安裝有驅動電機，且固定板與驅動桿轉動連接，所述驅動電機的輸出端與驅動桿上端固定連接。

進一步的，所述中轉環內開設有環形中轉腔，且環形中轉腔與多個連通管下端互通，所述排放環內開設有環形腔，且環形腔與多個曝氣孔互通，所述環形中轉腔與環形腔之間開設有連通腔。

進一步的，所述斜齒輪遠離連接盤的一端與氣體調節箱之間安裝有扭力彈簧，所述斜向嚙合齒的齒間距等于斜齒輪的齒間距，所述斜向嚙合齒的弧長大于斜齒輪的弧長。

進一步的，所述中轉環與排放環的高度之和小于曝氣處理腔的高度，所述凈化池上端固定安裝有進液管，所述凈化池的側壁上固定安裝有排液管，且排液管位于排放環下端。

與現有的技術相比，本發明優點在于：1：在對污水進行凈化處理時，可利用攪拌機構的運行對污水進行攪拌處理，使得凈化池內的氣體能更好的擴散在污水中，同時讓凈化池內的生物菌群在污水中分布更加均勻，從而可有效提高對污水的曝氣處理效果。

2：在對污水進行凈化處理時，可利用驅動桿的轉動使得多個絲桿依次且連續轉動，讓多個氣體調節箱可依次穩定且連續的對凈化池內輸入氣體，從而可有效提高污水內的氣體含量，進一步提高了曝氣處理效果。

3：在對污水進行凈化處理時，啟動驅動電機即可使得攪拌機構與驅動桿同時轉動，從而即可同時對凈化池內輸入氣體以及對污水進行攪拌處理，無需設置多個動力組件，有效降低了該裝置的生產以及使用成本。

4：通過斜向嚙合齒尺寸以及其上空缺部分大小的設計，可在驅動電機工作時，使得氣體調節腔內的氣壓變化更大，同時保證始終能有一個斜齒輪與斜向嚙合齒處于分離狀態，確保該裝置運行過程中多個氣體調節箱能穩定間距對凈化池進行曝氣處理。

綜上所述，本發明可利用驅動桿的轉動帶動驅動機構以及攪拌機構同時運行，為凈化池持續輸入氣體并對污水進行攪拌處理，使得污水中氣體含量大大增加，并可確保氣體以及生物菌群在污水中的擴散效果，有效提高了對污水的曝氣處理效果。

（發明人：龔華秀）
