公布日：2023.12.26
申請日：2023.10.24
分類號：C02F9/00(2023.01)I;C02F5/00(2023.01)N;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/42(2023.01)N
摘要
本發明公開了一種焦化廢水零排放處理裝置及工藝，包括預處理系統、膜分離系統、結晶系統和污水檢測以及反沖洗組件，通過設置了污水檢測以及反沖洗組件，污水檢測以及反沖洗組件與預處理系統相連接，通過預處理系統后的焦化廢水進入至污水檢測以及反沖洗組件的檢測池內，在檢測池內對預處理后的水質進行檢測，在滿足后續膜分離系統進水水質時，化廢水進入至膜分離系統內進行處理，在不滿足后續膜分離系統進水水質時，將預處理后的廢水回流至初濾裝置前，再次經初濾裝置、超濾膜裝置和樹脂除硬過濾器進行處理，以達到滿足后續膜分離系統進水水質時。
權利要求書

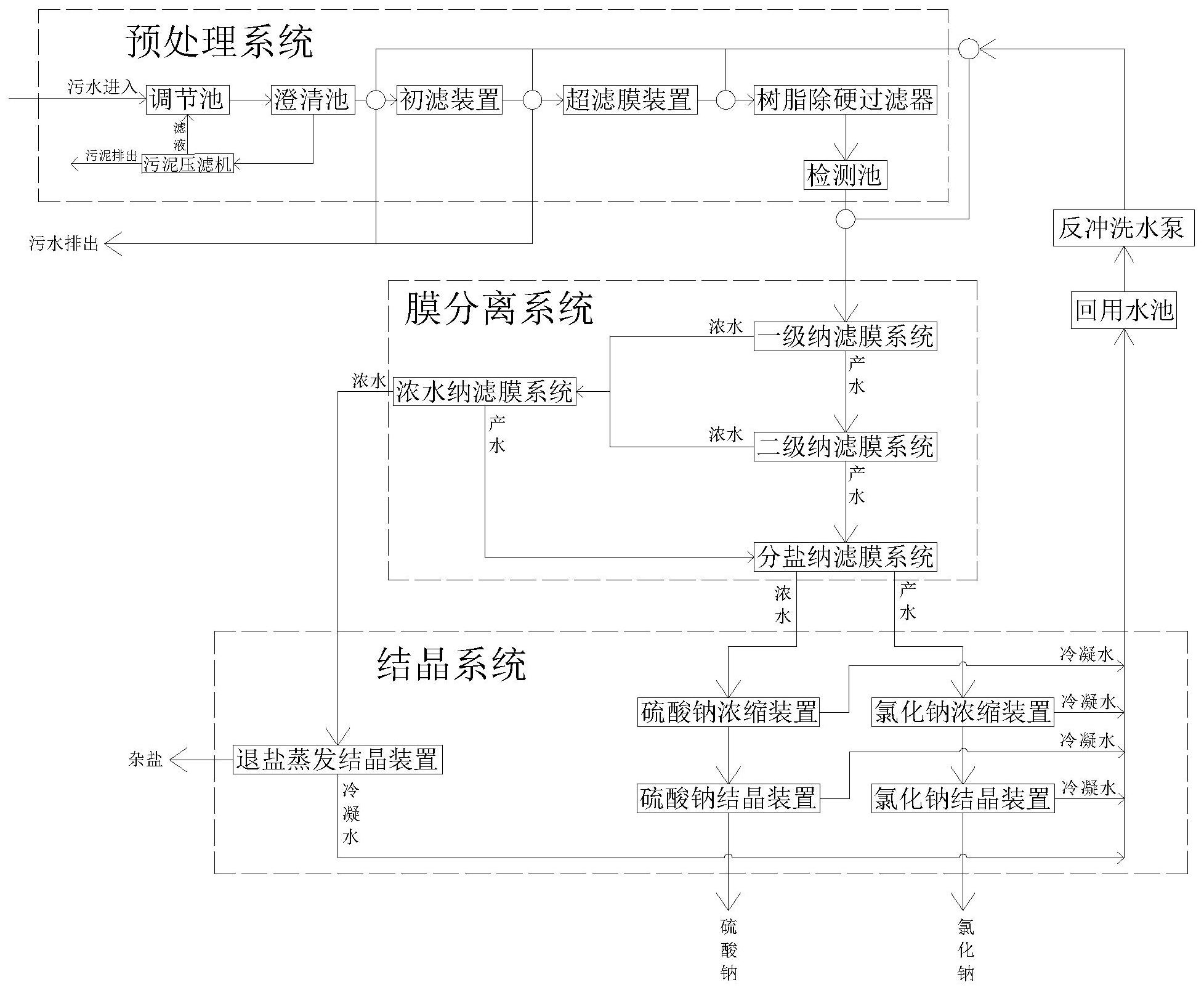

1.一種焦化廢水零排放處理裝置，包括預處理系統(1)、膜分離系統(2)和結晶系統(3)，所述預處理系統(1)用于對焦化廢水進行初步處理，所述膜分離系統(2)對初步處理后的焦化廢水進行膜分離處理，所述結晶系統(3)對通過膜分離系統(2)分離出的濃水進行濃縮和結晶處理；其特征在于：還包括污水檢測以及反沖洗組件(4)，所述污水檢測以及反沖洗組件(4)與預處理系統(1)相連接，通過污水檢測以及反沖洗組件(4)對經預處理系統(1)后的焦化廢水水質進行檢測以及焦化廢水流向控制，所述污水檢測以及反沖洗組件(4)還用于對預理系統(1)內的初濾裝置(14)和超濾膜裝置(15)進行反沖洗。
2.根據權利要求1所述一種焦化廢水零排放處理裝置，其特征在于：所述預處理系統(1)包括調節池(11)、澄清池(12)、污泥壓濾機(13)、初濾裝置(14)、超濾膜裝置(15)和樹脂除硬過濾器(16)，所述預處理系統(1)的處理方法包括以下步驟：S1：焦化廢水進入調節池(11)調節水量、水質；S2：調節池(11)內的焦化廢水輸送至澄清池(12)，在澄清池(12)內對焦化廢水進行軟化除濁；S3：澄清池(12)內的無機污泥經污泥壓濾機(13)脫水后，濾液返回調節池(11)，且經過澄清池(12)的焦化廢水進入至初濾裝置(14)，進一步去除懸浮物；S4：經過初濾裝置(14)的焦化廢水進入至超濾膜裝置(15)，進一步去除懸浮物以及膠體；S5：經過超濾膜裝置(15)的焦化廢水輸送至樹脂除硬過濾器(16)，用于去除焦化廢水中殘留的鈣鎂硬度。
3.根據權利要求1所述一種焦化廢水零排放處理裝置，其特征在于：所述污水檢測以及反沖洗組件(4)包括回用水池(41)、反沖洗水泵(42)、反沖洗管(43)、換向閥一(44)、回流管一(45)、回流管二(46)、換向閥二(47)、換向閥三(48)、換向閥四(49)、排污管(410)、換向閥五(411)和檢測池(412)，所述回用水池(41)用于對結晶系統(3)的冷凝水進行儲存，所述換向閥一(44)與反沖洗管(43)、回流管一(45)、回流管二(46)相連接，所述換向閥二(47)安裝于超濾膜裝置(15)和樹脂除硬過濾器(16)之間的連接管道，且換向閥二(47)與回流管一(45)相連接，所述換向閥三(48)安裝于初濾裝置(14)和超濾膜裝置(15)之間的連接管道，且換向閥三(48)與回流管一(45)和排污管(410)相連接，所述換向閥四(49)安裝于澄清池(12)和初濾裝置(14)之間，且換向閥四(49)與回流管一(45)和排污管(410)相連接，所述回流管二(411)連接換向閥一(44)和換向閥五(411)，所述換向閥五(411)安裝于檢測池(412)和膜分離系統(2)連接管道中，所述檢測池(412)與樹脂除硬過濾器(16)相連接。
4.根據權利要求3所述一種焦化廢水零排放處理裝置，其特征在于：所述污水檢測以及反沖洗組件(4)的使用方法包括以下步驟：S1：經樹脂除硬過濾器(16)后的焦化廢水進入至檢測池(412)內，在檢測池(412)內對角化廢水的水質進行檢測；S2：焦化廢水滿足后續膜分離系統(2)進水水質，焦化廢水進入至膜分離系統(2)內進行處理；焦化廢水未滿足后續膜分離系統(2)進水水質，控制換向閥五(411)將檢測池(412)與回流管二(46)相連接，控制換向閥一(44)和換向閥四(49)，將回流管二(46)和回流管一(45)相連接，且回流管一(45)與初濾裝置(14)相連接，將未滿足后續膜分離系統(2)進水水質的焦化廢水回流至初濾裝置(14)，再次經初濾裝置(14)、超濾膜裝置(15)和樹脂除硬過濾器(16)進行過濾，以滿足后續膜分離系統(2)進水水質；S3：通過對換向閥二(47)、換向閥三(48)、換向閥四(49)的控制，將反沖洗管(43)分別與初濾裝置(14)和超濾膜裝置(15)相連接，對初濾裝置(14)和超濾膜裝置(15)進行反沖洗，且反沖洗時產生的污水通過排污管(410)排出。
5.根據權利要求1所述一種焦化廢水零排放處理裝置，其特征在于：所述膜分離系統(2)包括一級納濾膜系統(21)、二級納濾膜系統(22)、分鹽納濾膜系統(23)和濃水納濾膜系統(24)，所述結晶系統(3)包括退鹽蒸發結晶裝置(31)、硫酸鈉濃縮裝置(32)、氯化鈉濃縮裝置(33)、硫酸鈉結晶裝置(34)和氯化鈉結晶裝置(35)，所述膜分離系統(2)和結晶系統(3)的使用方法包括以下步驟：S1：將污水檢測以及反沖洗組件(4)的檢測池(412)中滿足后續膜分離系統(2)進水水質導入一級納濾膜系統(21)；S2：一級納濾膜系統(21)的產水導入二級納濾膜系統(22)，且一級納濾膜系統(21)和二級納濾膜系統(22)的濃水導入至濃水納濾膜系統(24)內，二級納濾膜系統(22)的產水導入至分鹽納濾膜系統(23)；S3：濃水納濾膜系統(24)的產水導入至分鹽納濾膜系統(23)，濃水納濾膜系統(24)的濃水通過退鹽蒸發結晶裝置(31)回收雜鹽；S4：二級納濾膜系統(22)的產水和濃水納濾膜系統(24)的產水經分鹽納濾膜系統(23)得到含有氯化鈉的納濾膜產水和含有硫酸鈉的濃水，含有氯化鈉的納濾膜產水和含有硫酸鈉的濃水分別通過硫酸鈉濃縮裝置(32)和氯化鈉濃縮裝置(33)進行濃縮，再分別通過硫酸鈉結晶裝置(34)和氯化鈉結晶裝置(35)結晶處理，分別回收氯化鈉和硫酸鈉。
6.根據權利要求5所述一種焦化廢水零排放處理裝置，其特征在于：所述退鹽蒸發結晶裝置(31)、硫酸鈉濃縮裝置(32)、氯化鈉濃縮裝置(33)、硫酸鈉結晶裝置(34)和氯化鈉結晶裝置(35)產生的冷凝水收集至回用水池(41)。
發明內容
因此，為了解決上述不足，本發明在此提供一種焦化廢水零排放處理裝置及工藝。
本發明是這樣實現的，構造一種焦化廢水零排放處理裝置及工藝，該裝置包括預處理系統、膜分離系統、結晶系統和污水檢測以及反沖洗組件，所述預處理系統用于對焦化廢水進行初步處理，所述膜分離系統對初步處理后的焦化廢水進行膜分離處理，所述結晶系統對通過膜分離系統分離出的濃水進行濃縮和結晶處理，所述污水檢測以及反沖洗組件與預處理系統相連接，通過污水檢測以及反沖洗組件對經預處理系統后的焦化廢水水質進行檢測以及焦化廢水流向控制，所述污水檢測以及反沖洗組件還用于對預處理系統內的初濾裝置和超濾膜裝置進行反沖洗。
優選的，所述預處理系統包括調節池、澄清池、污泥壓濾機、初濾裝置、超濾膜裝置和樹脂除硬過濾器，所述預處理系統的處理方法包括以下步驟：
S1：焦化廢水進入調節池調節水量、水質；
S2：調節池內的焦化廢水輸送至澄清池，在澄清池內對焦化廢水進行軟化除濁；
S3：澄清池內的無機污泥經污泥壓濾機脫水后，濾液返回調節池，且經過澄清池的焦化廢水進入至初濾裝置，進一步去除懸浮物；
S4：經過初濾裝置的焦化廢水進入至超濾膜裝置，進一步去除懸浮物以及膠體；
S5：經過超濾膜裝置的焦化廢水輸送至樹脂除硬過濾器，用于去除焦化廢水中殘留的鈣鎂硬度。
優選的，所述污水檢測以及反沖洗組件包括回用水池、反沖洗水泵、反沖洗管、換向閥一、回流管一、回流管二、換向閥二、換向閥三、換向閥四、排污管、換向閥五和檢測池，所述回用水池用于對結晶系統的冷凝水進行儲存，所述反沖洗水泵用于對回用水池內的水進行抽取，且由反沖洗管進行送出，所述換向閥一與反沖洗管、回流管一、回流管二相連接，所述換向閥一用于對回流管一與反沖洗管和回流管二的接通進行轉換控制，所述換向閥二安裝于超濾膜裝置和樹脂除硬過濾器之間的連接管道，且換向閥二與回流管一相連接，所述換向閥二用于對超濾膜裝置的出流口與樹脂除硬過濾器和回流管一之間的接通進行轉換控制，所述換向閥三安裝于初濾裝置和超濾膜裝置之間的連接管道，且換向閥三與回流管一和排污管相連接，所述換向閥四安裝于澄清池和初濾裝置之間，且換向閥四與回流管一和排污管相連接，所述回流管二連接換向閥一和換向閥五，所述換向閥五安裝于檢測池和膜分離系統連接管道中，所述檢測池與樹脂除硬過濾器相連接。
優選的，所述污水檢測以及反沖洗組件的使用方法包括以下步驟：
S1：經樹脂除硬過濾器后的焦化廢水進入至檢測池內，在檢測池內對角化廢水的水質進行檢測；
S2：焦化廢水滿足后續膜分離系統進水水質，焦化廢水進入至膜分離系統內進行處理；
焦化廢水未滿足后續膜分離系統進水水質，控制換向閥五將檢測池與回流管二相連接，控制換向閥一和換向閥四，將回流管二和回流管一相連接，且回流管一與初濾裝置相連接，將未滿足后續膜分離系統進水水質的焦化廢水回流至初濾裝置，再次經初濾裝置、超濾膜裝置和樹脂除硬過濾器進行過濾，以滿足后續膜分離系統進水水質；
S3：通過對換向閥二、換向閥三、換向閥四的控制，將反沖洗管分別與初濾裝置和超濾膜裝置相連接，對初濾裝置和超濾膜裝置進行反沖洗，且反沖洗時產生的污水通過排污管排出。
優選的，所述膜分離系統包括一級納濾膜系統、二級納濾膜系統、分鹽納濾膜系統和濃水納濾膜系統，所述結晶系統包括退鹽蒸發結晶裝置、硫酸鈉濃縮裝置、氯化鈉濃縮裝置、硫酸鈉結晶裝置和氯化鈉結晶裝置，所述膜分離系統和結晶系統的使用方法包括以下步驟：
S1：將污水檢測以及反沖洗組件的檢測池中滿足后續膜分離系統進水水質導入一級納濾膜系統；
S2：一級納濾膜系統的產水導入二級納濾膜系統，且一級納濾膜系統和二級納濾膜系統的濃水導入至濃水納濾膜系統內，二級納濾膜系統的產水導入至分鹽納濾膜系統；
S3：濃水納濾膜系統的產水導入至分鹽納濾膜系統，濃水納濾膜系統的濃水通過退鹽蒸發結晶裝置回收雜鹽；
S4：二級納濾膜系統的產水和濃水納濾膜系統的產水經分鹽納濾膜系統得到含有氯化鈉的納濾膜產水和含有硫酸鈉的濃水，含有氯化鈉的納濾膜產水和含有硫酸鈉的濃水分別通過硫酸鈉濃縮裝置和氯化鈉濃縮裝置進行濃縮，再分別通過硫酸鈉結晶裝置和氯化鈉結晶裝置結晶處理，分別回收氯化鈉和硫酸鈉。
優選的，所述退鹽蒸發結晶裝置、硫酸鈉濃縮裝置、氯化鈉濃縮裝置、硫酸鈉結晶裝置和氯化鈉結晶裝置產生的冷凝水收集至回用水池。
本發明具有如下優點：本發明通過改進在此提供一種焦化廢水零排放處理裝置及工藝，與同類型設備相比，具有如下改進：
本發明所述一種焦化廢水零排放處理裝置及工藝，通過設置了污水檢測以及反沖洗組件，污水檢測以及反沖洗組件與預處理系統相連接，通過預處理系統后的焦化廢水進入至污水檢測以及反沖洗組件的檢測池內，在檢測池內對預處理后的水質進行檢測，在滿足后續膜分離系統進水水質時，化廢水進入至膜分離系統內進行處理，在不滿足后續膜分離系統進水水質時，將預處理后的廢水回流至初濾裝置前，再次經初濾裝置、超濾膜裝置和樹脂除硬過濾器進行處理，以達到滿足后續膜分離系統進水水質時。
本發明所述一種焦化廢水零排放處理裝置及工藝，污水檢測以及反沖洗組件中反沖洗水泵和換向閥的設置，通過換向閥控制初濾裝置和超濾膜裝置的管路連接，使回用水池內的水用于對初濾裝置和超濾膜裝置進行反沖洗，在不滿足后續膜分離系統進水水質時，可對初濾裝置和超濾膜裝置進行反沖洗，防止濾芯堵塞影響過濾效果，且在兩次或多次檢測出未滿足后續膜分離系統進水水質時，工作人員對預處理系統進行檢修，以便于及時對預處理系統進行檢修，且避免了未滿足后續膜分離系統進水水質進入至后續的膜分離系統，造成膜分離系統堵塞或影響廢水的處理效果，且通過膜分離系統的設置，對預處理后的廢水進行多級納濾膜分離，保證了廢水的處理效果。
（發明人：虞彤;宋金成;吳澤恩;孫鳴晗）
