公布日：2023.11.10
申請日：2023.09.25
分類號：C02F3/00(2023.01)I;C02F3/12(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I
摘要
本發明公開了一種MFC耦合MBR分散式污水處理集成裝備及處理方法，涉及污水處理技術領域，該集成裝備包括本體，本體中設有隔板，隔板將本體內部劃分為陽極室和陰極室，陽極室頂部設有連接好氧池的軟管，陽極室底部通過進水管與進水箱連通，陽極室內設有第一支撐架，第一支撐架底端設有陽極，陰極室底部設有曝氣機構，陰極室內設有第二支撐架，第二支撐架底端設有陰極，本發明通過軟管、曝氣管、曝氣副管、好氧池、蠕動泵的相互配合，通過軟管將陽極室中的污水引入好氧池中進行充分曝氣，并在陰極室中仍持續曝氣，曝氣副管的設置可防止陰極室內底部污泥長期堆積，好氧池的獨立設置可降低好氧池被污泥污染的可能性。
權利要求書

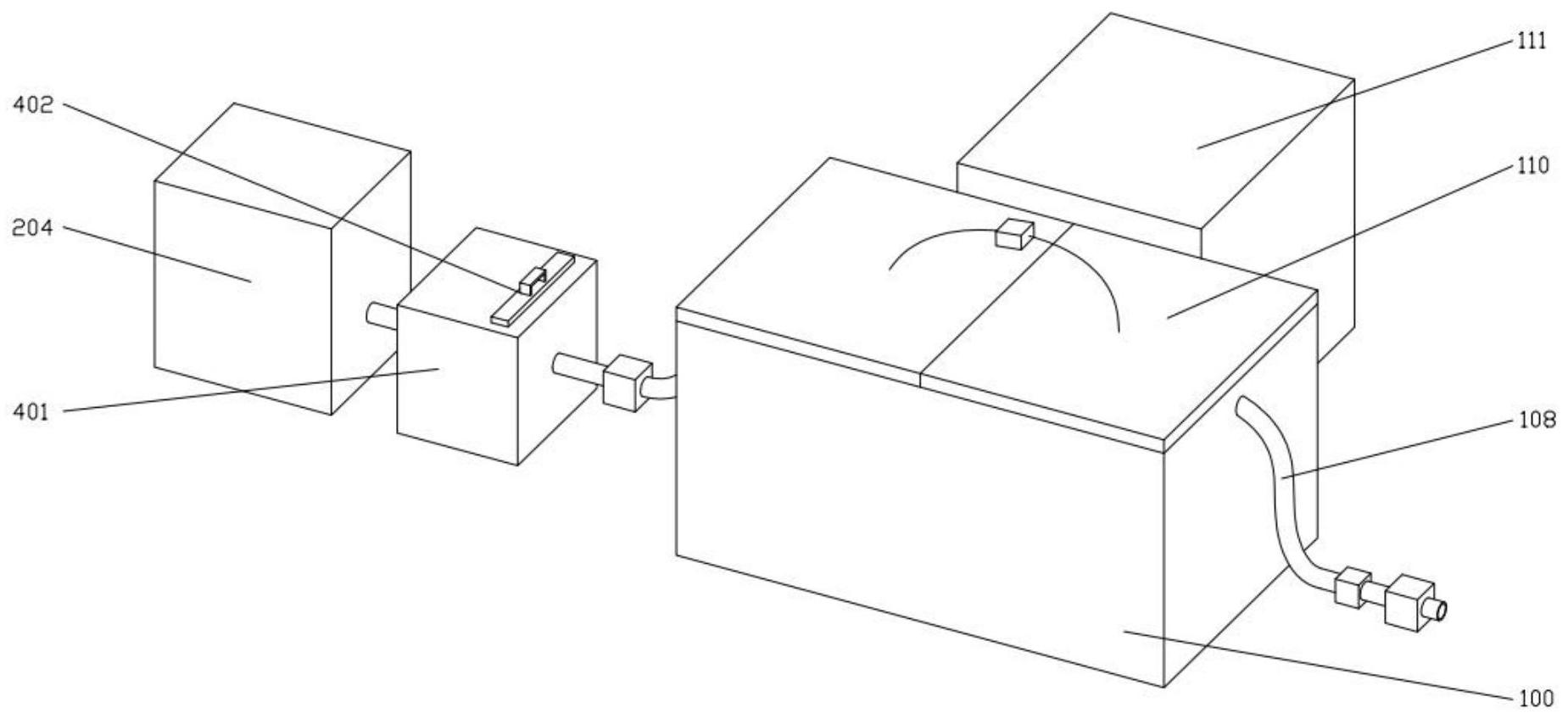

1.一種MFC耦合MBR分散式污水處理集成裝備，包括本體(100)，其特征在于，所述本體(100)中設有隔板(104)，所述隔板(104)將本體(100)內部劃分為陽極室(101)和陰極室(102)，所述陽極室(101)頂部設有連接好氧池(111)的軟管(109)，所述陽極室(101)底部通過進水管(107)與進水箱(204)連通，所述陽極室(101)內設有第一支撐架(201)，所述第一支撐架(201)頂端固定連接在蓋板(110)底端，所述第一支撐架(201)底端設有陽極，所述隔板(104)上開設安放槽，所述安放槽處設有質子交換膜(103)，所述陰極室(102)底部設有用于曝氣的曝氣機構，所述陰極室(102)內設有第二支撐架(301)，所述第二支撐架(301)頂端固定連接在蓋板(110)底端，所述第二支撐架(301)底端設有陰極(302)，所述陰極室(102)底部設有連接好氧池(111)的軟管(109)，所述陰極室(102)頂部設有出水管(108)。
2.根據權利要求1所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述陽極包括若干掛接桿(203)，所述掛接桿(203)頂端與第一支撐架(201)固定連接，所述掛接桿(203)上設有若干碳刷(202)。
3.根據權利要求1所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述陰極(302)包括連接桿，所述連接桿上設有不銹鋼網(303)和碳?xì)?/span>(306)，所述碳?xì)?/span>(306)內設有中空纖維膜(307)。
4.根據權利要求1所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述陽極室(101)底部設有顆�；钚蕴亢蛥捬跷勰啵鲫帢O室(102)底部設有活性污泥。
5.根據權利要求1所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述進水管(107)上設有過濾機構，所述過濾機構包括過濾箱(401)，所述過濾箱(401)上滑動設有濾網(402)，所述濾網(402)上設有把手。
6.根據權利要求1所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述進水管(107)上設有負壓表(106)，所述出水管(108)上設有負壓表(106)和蠕動泵(105)。
7.根據權利要求4所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述厭氧污泥來自長期運行的厭氧池中，所述活性污泥從正在運行中的污泥廠取得。
8.根據權利要求3所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述陰極(302)和陽極通過電線電性連接，所述電線上接有電阻箱和無紙記錄儀。
9.根據權利要求1所述的一種MFC耦合MBR分散式污水處理集成裝備，其特征在于，所述曝氣機構包括若干氣孔(305)，所述氣孔(305)底端與曝氣管(304)連通，所述陰極室(102)中設有曝氣副管(308)，所述曝氣管(304)連接曝氣副管(308)，所述曝氣管(304)與外部空氣泵輸出端連接。
10.一種權利要求1-9任一項所述的MFC耦合MBR分散式污水處理集成裝備的處理方法，其特征在于，包括以下步驟：步驟一、先對質子交換膜(103)進行預處理，先用質量分?jǐn)?shù)為5％的H2O2溶液在80℃條件下處理1h，然后放在去離子水中浸泡0.5h，隨后用質量分?jǐn)?shù)5％的稀硫酸在80℃下浸泡1h，最后用去離子水浸泡0.5h；步驟二、初期掛膜階段進水流量保持在0.1mL/min，采用連續流方式，進水COD為200mg/L，經過一段時間的閉路運行，厭氧污泥和活性污泥均適應新的生長環境，然后進入下一階段的啟動過程；步驟三、進水更換為合成污水，合成污水的COD的濃度控制在400mg/L，氨氮的濃度控制在40mg/L，采用連續流方式進水，調整進水流量為0.5mL/min，反應在室溫下進行，實驗過程平均溫度為20℃，水力停留時間為10h，外界電阻本體1000Ω，陽極室(101)的體積為157L，好氧池(111)的體積336L，陰極室(102)的體積140L；步驟四、裝置的供水由蠕動泵(105)從進水箱(204)抽取合成污水，接入陽極室(101)的下部，合成污水經陽極室(101)上部由軟管(109)接入至好氧池(111)，經好氧池(111)曝氣之后由軟管(109)接入陰極室(102)的下部，最后通過蠕動泵(105)從陰極室(102)上部抽出，出水管(108)上連接的負壓表(106)用以測定過膜壓力，并實時記錄系統的輸出電壓，電壓記錄頻率為每隔1min記錄一次，數據可通過U盤導出；步驟五、裝置運行穩定后，接陰極室(102)出水靜置半小時，取上層清液，用重鉻酸鉀比色法測量其COD濃度，用納氏試劑分光光度法測定水中氨氮的濃度，同時通過記錄的系統膜的膜壓差和輸出電壓分析裝置的產電性能和膜污染控制效果。
發明內容
本發明的目的在于提供一種MFC耦合MBR分散式污水處理集成裝備及處理方法，以解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：
一種MFC耦合MBR分散式污水處理集成裝備，包括本體，所述本體中設有隔板，所述隔板將本體內部劃分為陽極室和陰極室，所述陽極室頂部設有連接好氧池的軟管，所述陽極室底部通過進水管與進水箱連通，所述陽極室內設有第一支撐架，所述第一支撐架頂端固定連接在蓋板底端，所述第一支撐架底端設有陽極，所述隔板上開設安放槽，所述安放槽處設有質子交換膜，所述陰極室底部設有用于曝氣的曝氣機構，所述陰極室內設有第二支撐架，所述第二支撐架頂端固定連接在蓋板底端，所述第二支撐架底端設有陰極，所述陰極室底部設有連接好氧池的軟管，所述陰極室頂部設有出水管。
在上述技術方案的基礎上，本發明還提供以下可選技術方案：
優選的：所述陽極包括若干掛接桿，所述掛接桿頂端與第一支撐架固定連接，所述掛接桿上設有若干碳刷。
優選的：所述陰極包括連接桿，所述連接桿上設有不銹鋼網和碳?xì)郑鎏細謨?nèi)設有中空纖維膜。
優選的：所述陽極室底部設有顆粒活性炭和厭氧污泥，所述陰極室底部設有活性污泥。
優選的：所述進水管上設有過濾機構，所述過濾機構包括過濾箱，所述過濾箱上滑動設有濾網，所述濾網頂部設有把手。
優選的：所述進水管上設有負壓表，所述出水管上設有負壓表和蠕動泵。
優選的：所述厭氧污泥來自長期運行的厭氧池中，所述活性污泥從正在運行中的污泥廠取得。
優選的：所述陰極和陽極通過電線電性連接，所述電線上接有電阻箱和無紙記錄儀。
優選的：所述曝氣機構包括若干氣孔，所述氣孔底端與曝氣管連通，所述陰極室中設有曝氣副管，所述曝氣管連接曝氣副管，所述曝氣管與外部空氣泵輸出端連接。
一種MFC耦合MBR分散式污水處理集成裝備的處理方法，包括以下步驟：
步驟一、先對質子交換膜進行預處理，先用質量分?jǐn)?shù)為5％的H2O2溶液在80℃條件下處理1h，然后放在去離子水中浸泡0.5h，隨后用質量分?jǐn)?shù)5％的稀硫酸在80℃下浸泡1h，最后用去離子水浸泡0.5h；
步驟二、初期掛膜階段進水流量保持在0.1mL/min，采用連續流方式，進水COD為200mg/L，經過一段時間的閉路運行，厭氧污泥和活性污泥均適應新的生長環境，然后進入下一階段的啟動過程；
步驟三、進水更換為合成污水，合成污水的COD的濃度控制在400mg/L，氨氮的濃度控制在40mg/L，采用連續流方式進水，調整進水流量為0.5mL/min，反應在室溫下進行，實驗過程平均溫度為20℃，水力停留時間為10h，外界電阻本體1000Ω，陽極室的體積為157L，好氧池的體積336L，陰極室的體積140L；
步驟四、裝置的供水由蠕動泵從進水箱抽取合成污水，接入陽極室的下部，合成污水經陽極室上部由軟管接入至好氧池，經好氧池曝氣之后由軟管接入陰極室的下部，最后通過蠕動泵從陰極室上部抽出，出水管上連接的負壓表用以測定過膜壓力，并實時記錄系統的輸出電壓，電壓記錄頻率為每隔1min記錄一次，數據可通過U盤導出；
步驟五、裝置運行穩定后，接陰極室出水靜置半小時，取上層清液，用重鉻酸鉀比色法測量其COD濃度，用納氏試劑分光光度法測定水中氨氮的濃度，同時通過記錄的系統膜的膜壓差和輸出電壓分析裝置的產電性能和膜污染控制效果。
相較于現有技術，本發明的有益效果如下：
1、本發明通過軟管、蠕動泵、曝氣管、曝氣副管、好氧池、蠕動泵的相互配合，保證陰極室供氧充足，維持陰極室內活性污泥的活性，通過軟管將陽極室中的污水引入好氧池中進行充分曝氣，并在陰極室中仍持續曝氣，保證活性污泥供氧充分，陰極室內設置曝氣副管，防止陰極室內底部污泥長期堆積，保證活性污泥供氧，好氧池的獨立設置可降低好氧池被污泥污染的可能性。
2、本發明通過質子交換膜、電線、中空纖維膜的相互配合，使質子交換膜將陽極室陰極室分割，陽極室中的產電微生物以污水中的有機物為營養物質，再生長代謝過程中釋放出質子和電子，通過電線進入陰極的電子與污水中的氧氣及穿過質子交換膜的質子發生還原反應，形成完整的電化學過程，即MFC可正常運行，達到能量回收與污水處理的目的，陰極室內還原反應進行的同時MBR正常運行，中空纖維膜不僅可用作污水處理的污染物質的單一處理單元，還可作為微生物新陳代謝的場所，實現MBR與MFC的耦合作用，達到污水處理更節能、高效率的目的，增強膜污染抗性，提供電能，可依靠微生物燃料電池運轉并處理污水。
3、本發明通過濾網、過濾箱、把手的相互配合，對合成污水進行初步過濾，濾網可將合成污水中顆粒較大的雜質進行過濾清理，減少MFC反應中的雜質，當濾網上雜質附著過多時，可通過把手將濾網取出清理，確保濾網的過濾效果。
（發明人：曲毅;朱浩;唐曉亮;丁宇;楊宏旺;王翠輝;王玥;侯云虎;張棟年;劉文愷）
