公布日：2023.12.29

申請日：2023.11.30

分類號：C02F9/00(2023.01)I;C02F103/16(2006.01)N;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/28(2023.01)N

摘要

本發明公開了一種鉛冶煉廢水綜合利用設備及方法，涉及鉛冶煉廢水處理技術領域，包括底座，底座上安裝有雜質分離組件、吸氣機、膜分離組件、吸附處理組件，膜分離組件設置在雜質分離組件與吸附處理組件之間，雜質分離組件和吸附處理組件均與膜分離組件連接，吸氣機與雜質分離組件連接；雜質分離組件包括進液?jiǎn)卧�、混液�(jiǎn)卧�、分離單元，混液?jiǎn)卧�安裝在底座上，進液?jiǎn)卧�和分離單元均安裝在混液?jiǎn)卧�上，吸氣機與分離單元連接，分離單元與膜處理組件連接；本發明能夠使反應劑和鉛冶煉廢水充分徹底地進行混合，能夠?qū)﹄s質分離后的鉛冶煉廢水中的有害物質進行吸附，從而提高了對鉛冶煉廢水的處理質量。

權利要求書

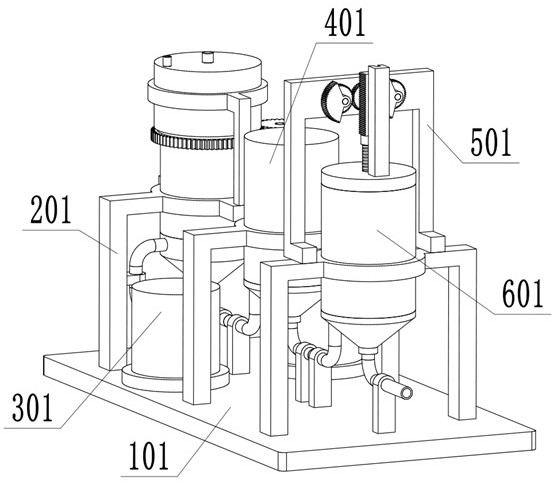

1.一種鉛冶煉廢水綜合利用設備，包括底座（101），其特征在于，所述底座（101）上安裝有雜質分離組件、吸氣機（301）、膜處理組件、吸附處理組件，所述膜處理組件設置在雜質分離組件與吸附處理組件之間，所述雜質分離組件和吸附處理組件均與膜處理組件連接，所述吸氣機（301）與雜質分離組件連接；所述雜質分離組件包括進液?jiǎn)卧�、混液�(jiǎn)卧�、分離單元，所述混液?jiǎn)卧�安裝在底座（101）上，所述進液?jiǎn)卧�和分離單元均安裝在混液?jiǎn)卧�上，所述吸氣機（301）與分離單元連接，所述分離單元與膜處理組件連接；所述吸附處理組件包括吸附單元、收集單元，所述收集單元安裝在底座（101）上，所述吸附單元安裝在收集單元上，所述收集單元與膜處理組件連接；所述混液?jiǎn)卧�包括支撐架一�?/span>201）、電機一（202）、轉軸（203）、圓柱齒輪一（204）、齒圈（207）、混液箱（208）、絲杠（217）、混液板（219）、轉動板（223），所述支撐架一（201）固定安裝在底座（101）上，所述電機一（202）固定安裝在支撐架一（201）上，所述轉軸（203）轉動安裝在支撐架一（201）上，所述轉軸（203）與電機一（202）的輸出軸固定連接，所述圓柱齒輪一（204）固定安裝在轉軸（203）上，所述混液箱（208）固定安裝在支撐架一（201）上，所述轉動板（223）轉動安裝在混液箱（208）上，所述齒圈（207）固定安裝在轉動板（223）上，所述圓柱齒輪一（204）與齒圈（207）嚙合連接，所述絲杠（217）固定安裝在轉動板（223）上，所述混液板（219）滑動安裝在混液箱（208）內，所述混液板（219）與絲杠（217）通過螺紋連接；所述分離單元包括安裝板一（209）、分離管（210）、分離箱一（211）、安裝板二（212）、分液管（213）、分離板（220）、過濾板（221），所述安裝板一（209）固定安裝在支撐架一（201）上，所述分離箱一（211）固定安裝在混液箱（208）上，所述分離管（210）固定安裝在安裝板一（209）上，分離管（210）的一端與分離箱一（211）連通，分離管（210）的另一端與吸氣機（301）連通，所述分離板（220）轉動安裝在分離箱一（211）上，所述分離板（220）與絲杠（217）固定連接，所述分離板（220）上設置有多個撥桿，所述過濾板（221）固定安裝在分離箱一（211）上，所述分離板（220）設置在過濾板（221）的上方，所述安裝板二（212）固定安裝在底座（101）上，所述分液管（213）固定安裝在安裝板二（212）上，分液管（213）的一端與分離箱一（211）的底部連通，分液管（213）的另一端與膜處理組件連接，所述安裝板一（209）、分離管（210）、吸氣機（301）均設置有兩個，所述分液管（213）上設置有控制閥一；所述收集單元包括吸附箱（601）、進液管七（602）、安裝板五（603）、支撐架五（604）、安裝板六（605）、進液管八（606）、蓋板（607），所述安裝板五（603）、支撐架五（604）、安裝板六（605）均固定安裝在底座（101）上，所述進液管七（602）固定安裝在安裝板五（603）上，所述進液管八（606）固定安裝在安裝板六（605）上，所述吸附箱（601）固定安裝在支撐架五（604）上，所述蓋板（607）可拆卸地安裝在吸附箱（601）上，進液管七（602）的一端與膜處理組件連通，進液管七（602）的另一端與吸附箱（601）連通；所述吸附單元包括支撐架四（501）、電機二（502）、導軌（503）、不完全齒輪（504）、活性炭棒（505）、螺桿（506）、齒條板（507）、圓周齒輪二（508）、圓周齒輪三（509），所述支撐架四（501）固定安裝在支撐架五（604）上，所述電機二（502）固定安裝在支撐架四（501）上，所述導軌（503）固定安裝在蓋板（607）上，所述圓周齒輪三（509）通過安裝軸轉動安裝在支撐架四（501）上，所述不完全齒輪（504）固定安裝在安裝軸上，所述齒條板（507）滑動安裝在導軌（503）上，所述螺桿（506）轉動安裝在齒條板（507）上，所述活性炭棒（505）可拆卸地安裝在螺桿（506）上，所述螺桿（506）與蓋板（607）通過螺紋連接，所述圓周齒輪二（508）固定安裝在電機二（502）的輸出軸上，所述圓周齒輪三（509）與圓周齒輪二（508）嚙合連接，所述不完全齒輪（504）、圓周齒輪三（509）、安裝軸均設置有兩個，兩個不完全齒輪（504）同向設置，當其中一個不完全齒輪（504）與齒條板（507）嚙合時，另一個不完全齒輪（504）與齒條板（507）分離，通過兩個不完全齒輪（504）帶動齒條板（507）往復運動。

2.如權利要求1所述的一種鉛冶煉廢水綜合利用設備，其特征在于，所述進液?jiǎn)卧�包括進液箱（205）、支撐架二（206）、進液管一（214）、進液管二（215）、進液管三（216）、轉筒（218）、進液管四（222），所述支撐架二（206）固定安裝在支撐架一（201）上，所述進液箱（205）固定安裝在支撐架二（206）上，所述進液箱（205）與齒圈（207）轉動連接，所述進液管一（214）固定安裝在轉動板（223）上，所述進液管二（215）、進液管三（216）、進液管四（222）均固定安裝在進液管一（214）上，所述進液管三（216）設置在進液管二（215）的下方，所述進液管四（222）設置在進液管二（215）和進液管三（216）之間，進液管二（215）的一端與進液管一（214）連通，進液管二（215）的另一端穿過轉動板（223），進液管三（216）的一端與進液管一（214）連通，進液管三（216）的另一端穿過轉動板（223），所述轉筒（218）轉動安裝在進液箱（205）內，所述進液管四（222）與轉筒（218）固定連接，所述轉筒（218）與進液箱（205）之間設置有注液腔（224），所述進液箱（205）上設置有注液口一（225）和注液口二（226），所述進液管一（214）與注液口一（225）連通，所述進液管四（222）通過注液腔（224）與注液口二（226）連通。

3.如權利要求2所述的一種鉛冶煉廢水綜合利用設備，其特征在于，所述進液管二（215）和進液管三（216）均設置有多組，且呈圓周狀均勻地間隔分布，所述進液管一（214）與進液管四（222）之間設置有隔斷，通過隔斷將進液管一（214）分成進液腔一（227）和進液腔二（228），所述進液管二（215）與進液腔一（227）連通，所述進液管三（216）和進液管四（222）均與進液腔二（228）連通，所述進液腔一（227）與注液口一（225）連通，所述進液腔二（228）通過進液管四（222）與注液腔（224）連通。

4.如權利要求3所述的一種鉛冶煉廢水綜合利用設備，其特征在于，所述膜處理組件包括分離箱二（401）、安裝板三（402）、進液管五（403）、安裝板四（404）、進液管六（405）、支撐架三（406），所述安裝板三（402）、安裝板四（404）、支撐架三（406）均固定安裝在底座（101）上，所述分離箱二（401）固定安裝在支撐架三（406）上，所述進液管五（403）固定安裝在安裝板三（402）上，所述進液管六（405）固定安裝在安裝板四（404）上，進液管六（405）與分液管（213）連通，進液管五（403）與進液管七（602）連通，所述進液管八（606）外接有儲存裝置，所述進液管六（405）上的設置有抽水泵一，所述進液管七（602）上設置有抽水泵二，所述進液管八（606）上設置有控制閥二，所述分離箱二（401）內設置有微濾膜，所述分離箱二（401）上設置有可拆卸地倉門。

5.使用權利要求4所述的一種鉛冶煉廢水綜合利用設備處理鉛冶煉廢水的方法，其特征在于，包括以下步驟：S1、將需要處理的鉛冶煉廢水和反應劑通過進液?jiǎn)卧�注入到混液箱�?/span>208）中，注入的同時鉛冶煉廢水和反應劑發生轉動，以提高兩者的混合效果；S2、通過混液?jiǎn)卧獙�鉛冶煉廢水和反應劑進一步地進行混合，使兩者更加充分地反應；S3、通過分離單元將鉛冶煉廢水中的大顆粒雜質以及反應產生的大顆粒雜質進行過濾；S4、過濾后，通過吸氣機（301）將分離出來的雜質吸出，通過及時地將分離出來的雜質進行吸出，從而便于對后續的鉛冶煉廢水進行分離；S5、分離后的鉛冶煉廢水進入膜處理組件中進行再次分離，將鉛冶煉廢水中的小體積雜質通過微濾膜進行分離；S6、二次分離后的鉛冶煉廢水進入到收集單元中，通過吸附單元將二次分離后的鉛冶煉廢水中的有害物質進行吸附；S7、將處理完成后的鉛冶煉廢水注入到儲存裝置中，以便于后續回收利用。

發明內容

針對上述技術問題，本發明提供一種鉛冶煉廢水綜合利用設備，包括底座，所述底座上安裝有雜質分離組件、吸氣機、膜分離組件、吸附處理組件，所述膜分離組件設置在雜質分離組件與吸附處理組件之間，所述雜質分離組件和吸附處理組件均與膜分離組件連接，所述吸氣機與雜質分離組件連接；所述雜質分離組件包括進液?jiǎn)卧�、混液�(jiǎn)卧�、分離單元，所述混液?jiǎn)卧�安裝在底座上，所述進液?jiǎn)卧�和分離單元均安裝在混液?jiǎn)卧�上，所述吸氣機與分離單元連接，所述分離單元與膜處理組件連接；所述吸附處理組件包括吸附單元、收集單元，所述收集單元安裝在底座上，所述吸附單元安裝在收集單元上，所述收集單元與膜處理單元連接。

進一步地，所述混液?jiǎn)卧�包括支撐架一、電機一、轉軸、圓柱齒輪一、齒圈、混液箱、絲杠、混液板、轉動板，所述支撐架一固定安裝在底座上，所述電機一固定安裝在支撐架一上，所述轉軸轉動安裝在支撐架一上，所述轉軸與電機一的輸出軸固定連接，所述圓柱齒輪一固定安裝在轉軸上，所述混液箱固定安裝在支撐架一上，所述轉動板轉動安裝在混液箱上，所述齒圈固定安裝在轉動板上，所述圓柱齒輪一與齒圈嚙合連接，所述絲杠固定安裝在轉動板上，所述混液板滑動安裝在混液箱內，所述混液板與絲杠通過螺紋連接。

進一步地，所述進液?jiǎn)卧�包括進液箱、支撐架二、進液管一、進液管二、進液管三、轉筒、進液管四，所述支撐架二固定安裝在支撐架一上，所述進液箱固定安裝在支撐架二上，所述進液箱與齒圈轉動連接，所述進液管一固定安裝在轉動板上，所述進液管二、進液管三、進液管四均固定安裝在進液管一上，所述進液管三設置在進液管二的下方，所述進液管四設置在進液管二和進液管三之間，進液管二的一端與進液管一連通，進液管二的另一端穿過轉動板，進液管三的一端與進液管一連通，進液管三的另一端穿過轉動板，所述轉筒轉動安裝在進液箱內，所述進液管四與轉筒固定連接，所述轉筒與進液箱之間設置有注液腔，所述進液箱上設置有注液口一和注液口二，所述進液管一與注液口一連通，所述進液管四通過注液腔與注液口二連通。

進一步地，所述進液管二和進液管三均設置有多組，且呈圓周狀均勻地間隔分布，所述進液管一與進液管四之間設置有隔斷，通過隔斷將進液管一分成進液腔一和進液腔二，所述進液管二與進液腔一連通，所述進液管三和進液管四均與進液腔二連通，所述進液腔一與注液口一連通，所述進液腔二通過進液管四與注液腔連通。

進一步地，所述分離單元包括安裝板一、分離管、分離箱一、安裝板二、分液管、分離板、過濾板，所述安裝板一固定安裝在支撐架一上，所述分離箱一固定安裝在混液箱上，所述分離管固定安裝在安裝板一上，分離管的一端與分離箱一連通，分離管的另一端與吸氣機連通，所述分離板轉動安裝在分離箱一上，所述分離板與絲杠固定連接，所述分離板上設置有多個撥桿，所述過濾板固定安裝在分離箱一上，所述分離板設置在過濾板的上方，所述安裝板二固定安裝在底座上，所述分液管固定安裝在安裝板二上，分液管的一端與分離箱一的底部連通，分液管的另一端與膜處理組件連接，所述安裝板一、分離管、吸氣機均設置有兩個，所述分液管上設置有控制閥一。

進一步地，所述收集單元包括吸附箱、進液管七、安裝板五、支撐架五、安裝板六、進液管八、蓋板，所述安裝板五、支撐架五、安裝板六均固定安裝在底座上，所述進液管七固定安裝在安裝板五上，所述進液管八固定安裝在安裝板六上，所述吸附箱固定安裝在支撐架五上，所述蓋板可拆卸地安裝在吸附箱上，進液管七的一端與膜處理組件連通，進液管七的另一端與吸附箱連通。

進一步地，所述吸附單元包括支撐架四、電機二、導軌、不完全齒輪、活性炭棒、螺桿、齒條板、圓周齒輪二、圓周齒輪三，所述支撐架四固定安裝在支撐架五上，所述電機二固定安裝在支撐架四上，所述導軌固定安裝在蓋板上，所述圓周齒輪三通過安裝軸轉動安裝在支撐架四上，所述不完全齒輪固定安裝在安裝軸上，所述齒條板滑動安裝在導軌上，所述螺桿轉動安裝在齒條板上，所述活性炭棒可拆卸地安裝在螺桿上，所述螺桿與蓋板通過螺紋連接，所述圓周齒輪二固定安裝在電機二的輸出軸上，所述圓周齒輪三與圓周齒輪二嚙合連接，所述不完全齒輪、圓周齒輪三、安裝軸均設置有兩個，兩個不完全齒輪同向設置，當其中一個不完全齒輪與齒條板嚙合時，另一個不完全齒輪與齒條板分離，通過兩個不完全齒輪帶動齒條板往復運動。

進一步地，所述膜處理組件包括分離箱二、安裝板三、進液管五、安裝板四、進液管六、支撐架三，所述安裝板三、安裝板四、支撐架三均固定安裝在底座上，所述分離箱二固定安裝在支撐架三上，所述進液管五固定安裝在安裝板三上，所述進液管六固定安裝在安裝板四上，進液管六與分液管連通，進液管五與進液管七連通，所述進液管八外接有儲存裝置，所述進液管六上的設置有抽水泵一，所述進液管七上設置有抽水泵二，所述進液管八上設置有控制閥二，所述分離箱二內設置有微濾膜，所述分離箱二上設置有可拆卸地倉門。

本發明還提供了使用一種鉛冶煉廢水綜合利用設備處理鉛冶煉廢水的方法，包括以下步驟：

S1、將需要處理的鉛冶煉廢水和反應劑通過進液?jiǎn)卧�注入到混液箱中，注入的同時鉛冶煉廢水和反應劑發生轉動，以提高兩者的混合效果；

S2、通過混液?jiǎn)卧獙�鉛冶煉廢水和反應劑進一步地進行混合，使兩者更加充分地反應；

S3、通過分離單元將鉛冶煉廢水中的大顆粒雜質以及反應產生的大顆粒雜質進行過濾；

S4、過濾后，通過吸氣機將分離出來的雜質吸出，通過及時地將分離出來的雜質進行吸出，從而便于對后續的鉛冶煉廢水進行分離；

S5、分離后的鉛冶煉廢水進入膜處理組件中進行再次分離，將鉛冶煉廢水中的小體積雜質通過微濾膜進行分離；

S6、二次分離后的鉛冶煉廢水進入到收集單元中，通過吸附單元將二次分離后的鉛冶煉廢水中的有害物質進行吸附；

S7、將處理完成后的鉛冶煉廢水注入到儲存裝置中，以便于后續回收利用。

本發明與現有技術相比的有益效果是：（1）本發明通過進液組件能夠同時將反應劑和鉛冶煉廢水同時進行加入，加入時能夠同時帶動兩種廢水發生轉動，從而使兩者能夠充分徹底地進行混合，使兩者反應的更加徹底；（2）本發明通過混液?jiǎn)卧�能夠在加入廢水和反應劑的同時驅動混液板往復運動，從而進一步提高了反應劑和鉛冶煉廢水的混合效果；（3）本發明通過分離單元能夠及時地將分離出來的雜質進行吸出，從而便于繼續對后續的鉛冶煉廢水進行分離，避免因雜質取出不及時而影響處理的問題，進一步提高了整體的工作效率；（4）本發明能夠通過膜分離組件將鉛冶煉廢水中的小體積的雜質分離出來，提高了對鉛冶煉廢水分離的效果；（5）本發明通過吸附單元能夠?qū)㈦s質分離后的鉛冶煉廢水中的有害物質進行吸附，從而提高了對鉛冶煉廢水的處理質量。

（發明人：劉建杰;黃艷龍;姜志富;張林雷;常志偉;吳文浩）
